CHAMP – złącze ślizgowe
CHAMP – złącze ślizgowe
Rozłączalne złącze ślizgowe do mocowania za pomocą kleju KNAPP PU+

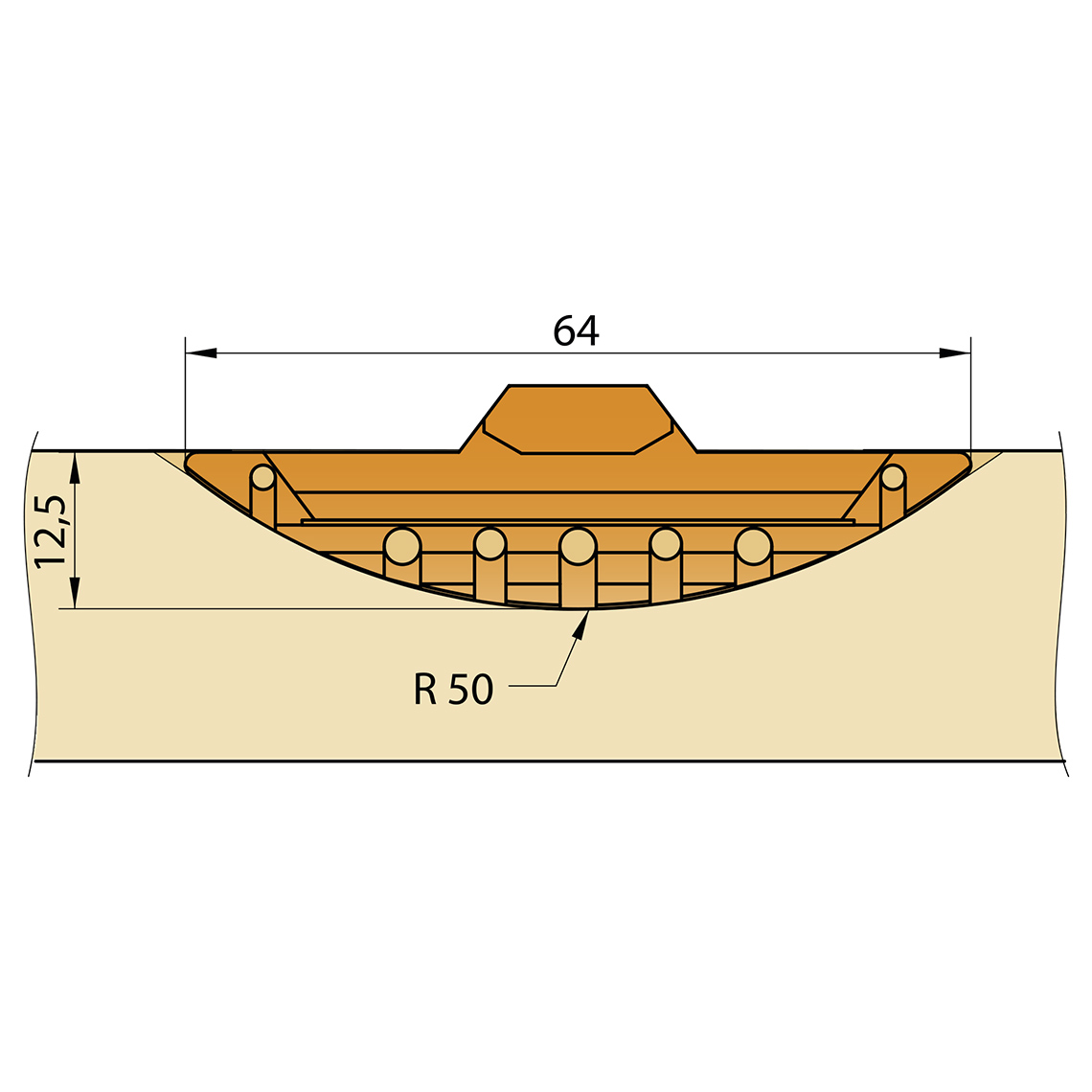

Złącze CHAMP już wielokrotnie potwierdziło swoją pozycję jako uniwersalne złącze pomocnicze do połączeń klejonych dla wszystkich możliwych materiałów stosowanych w produkcji mebli. Obie połówki złącza wykonane są z tworzywa sztucznego, umieszczane i klejone są we wpusty lamelowe w obu łączonych elementach tak samo, ale w lustrzanym odbiciu. Dzięki otworkom w zaokrąglonej części złącza klej może mocno związać się z materiałem. Następnie elementy są po prostu łączone i przez przesuwanie w kierunku podłużnym napinane – w razie konieczności można wykonać trwałe połączenie (nierozłączane) przez dodanie odrobiny kleju w spoiny między łączonymi elementami. Złącze CHAMP nadaje się do łączenia bardziej skomplikowanych części takich, jak połączenia ukośne, dla których nie można zastosować żadnych zacisków lub nie ma możliwości ściśnięcia łączonych elementów. Ponieważ siła dociskowa wywierana jest bezpośrednio na spoinę, uzyskuje się zawsze szczelne i czyste połączenie bezspoinowe, szczególnie w połączeniach docinanych pod kątem. Ze względu na ciasne dopasowanie we wpuście materiału i specjalną formę zacisku złącza, rozłączenie połączenia skośnego (o włosowej spoinie) nie jest już więcej możliwe.
Technologia klejenia:

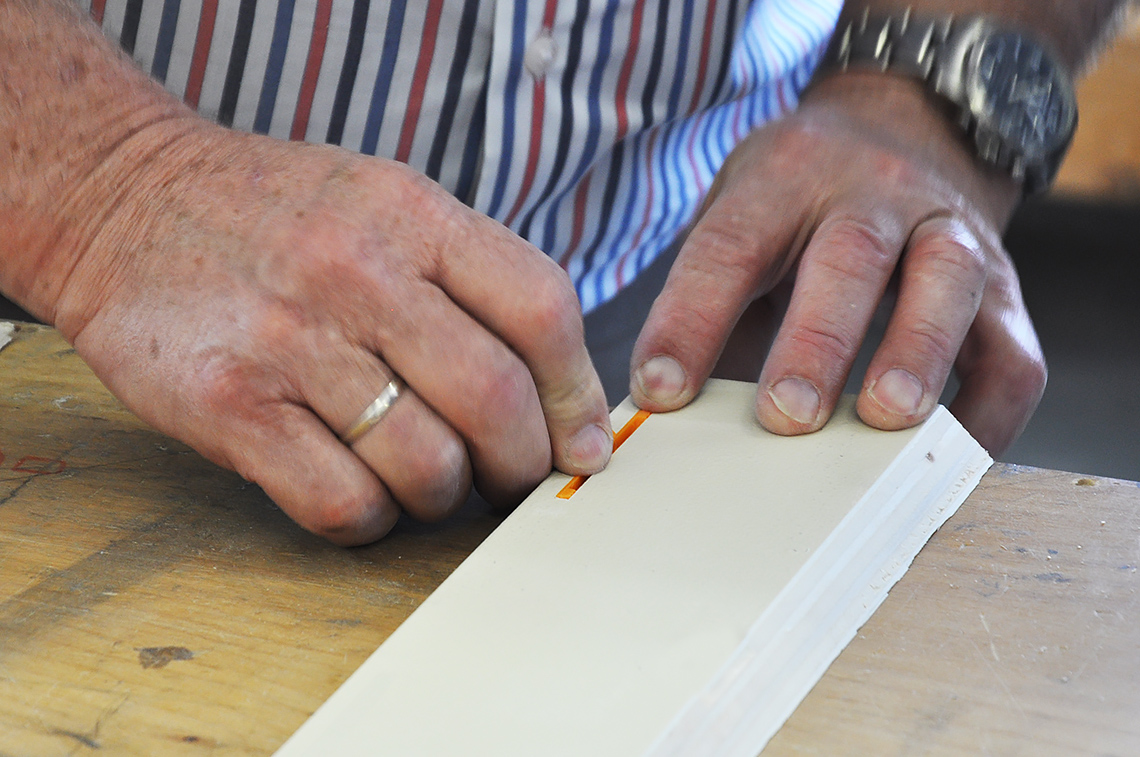

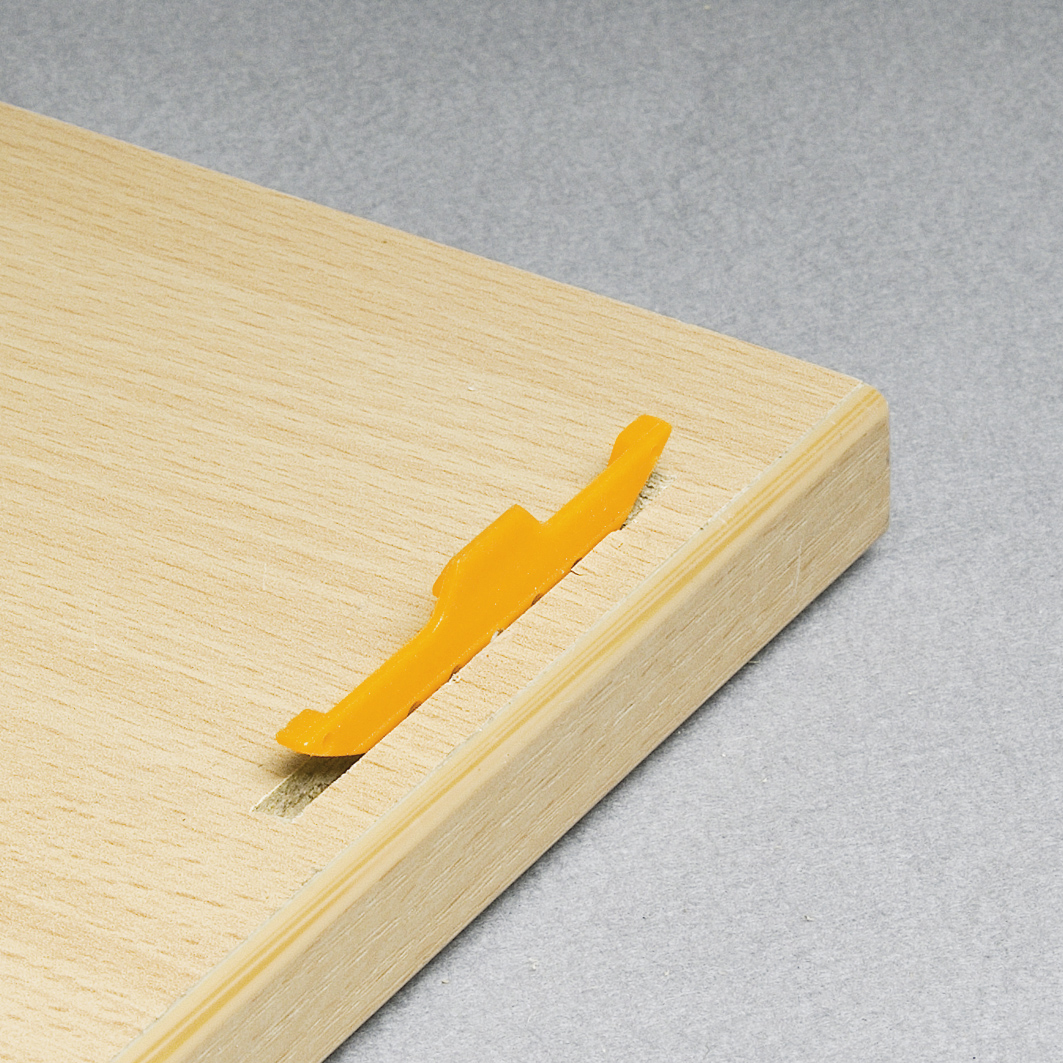

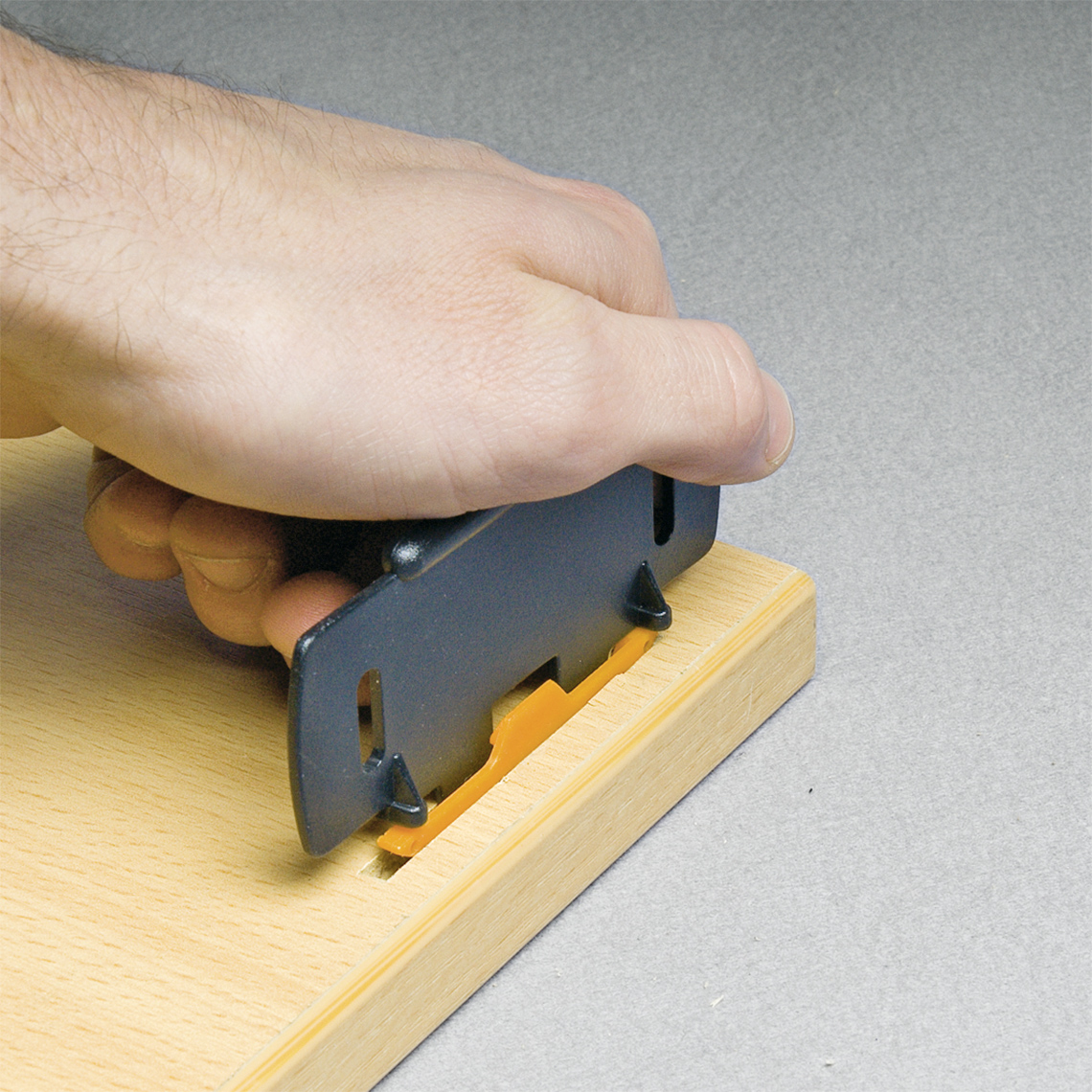

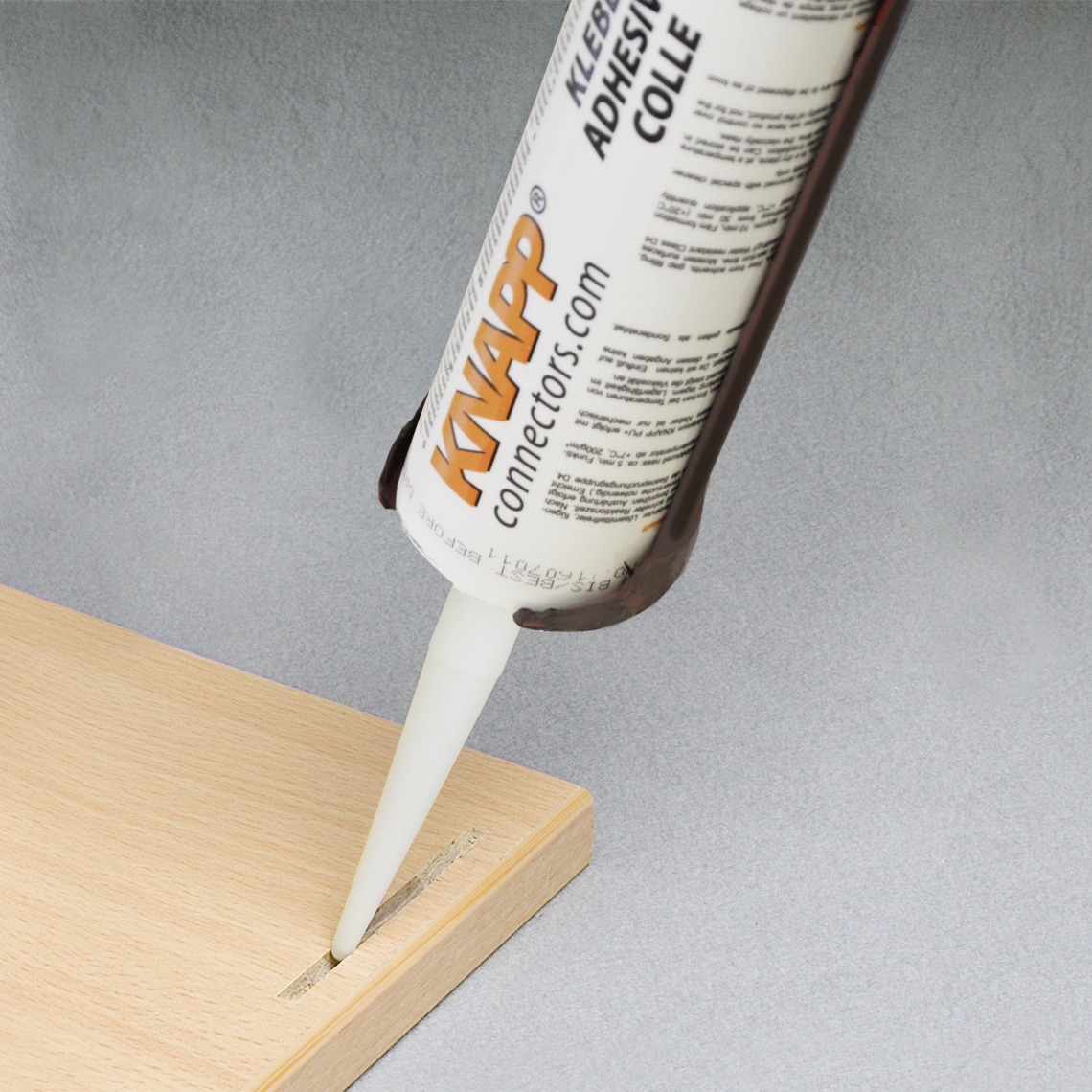

Wprowadzić kilka kropli kleju KNAPP® PU+ do wpustu lamelowego. Następnie wcisnąć połówki złącza jednakowo do wpustów za pomocą dostarczonego szablonu, ale w lustrzanym odbiciu. Szablon zapewnia optymalną głębokość wpuszczenia złącza we wpusty, niezależnie od tego, jak porowaty jest materiał płyty meblarskiej. Po uzyskaniu odpowiedniej wytrzymałość części złącza we wpustach materiału, można połączyć oba elementy i tak złączone mocować. Aby połączyć oba elementy należy przesunąć je lekko względem siebie a następnie przesuwać w kierunku podłużnym aż do kliknięcia – połączenia. W celu uzyskania trwałego połączenia, należy wprowadzić odrobinę kleju na całej długości spoiny łączenia.
Siła nacisku wynosi około 40 kg na złącze (w zależności łączonych materiałów).
Wskazówka: W przypadku prac przygotowawczych prosimy o zapoznanie się z ogólnymi wskazówkami dotyczącymi prac przygotowawczych!
Materiał wykonania
Tworzywo sztuczne PA6 wzmocnione włóknami szklanymi, barwione na kolor pomarańczowy
Powłoka
Brak
Rodzaj złącza
Złącza ślizgowe
Mocowanie
Klejenie z zastosowaniem kleju KNAPP® PU+
Zalety
Połączenie ukryte, samozaciskowe, rozłączalne
Technologia

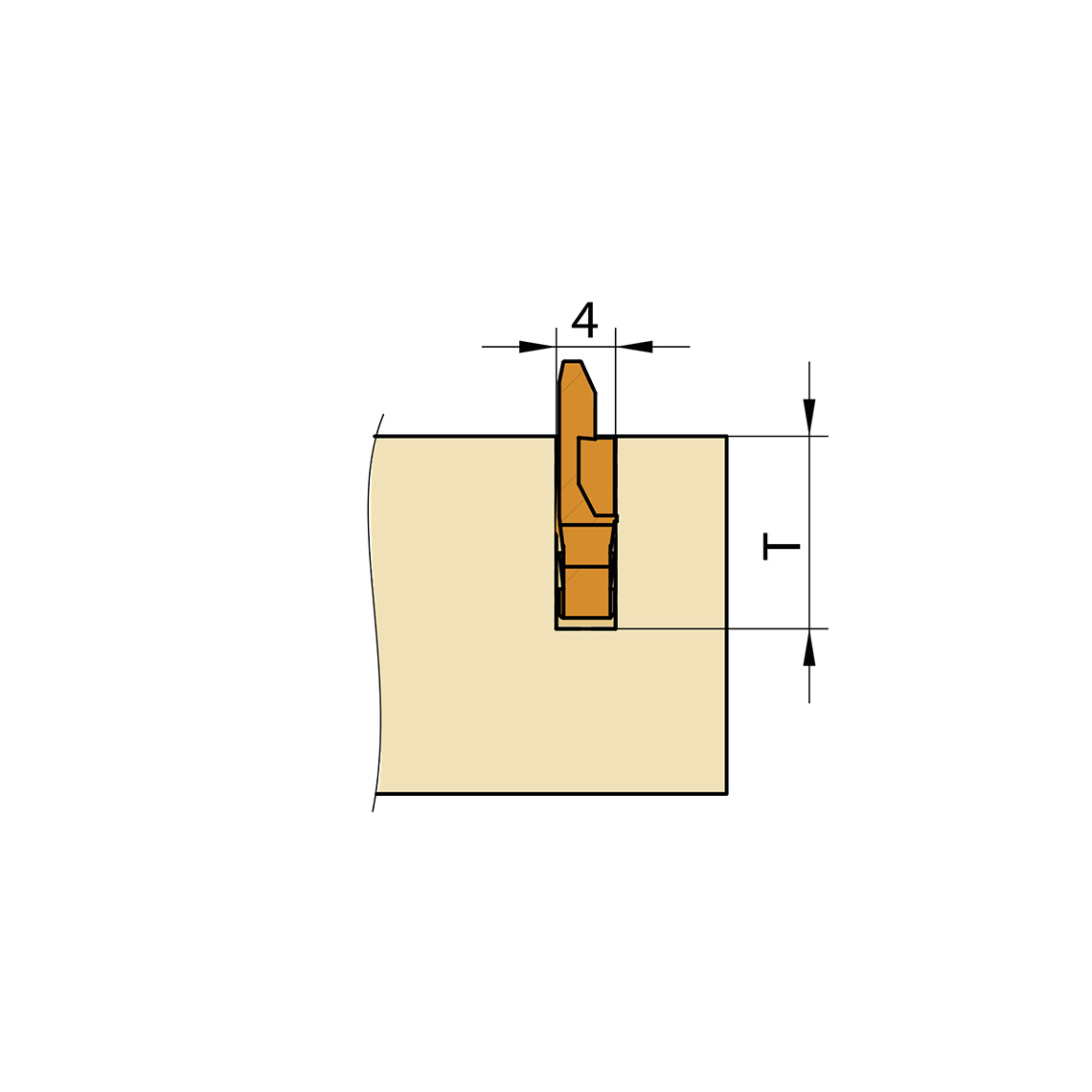

Wykonanie wpustu za pomocą frezarki ręcznej Lamello przy ustawieniu głębokości G20 i ustawieniu dokładności głębokości wpustu na T a następnie włożenie złącza tak samo, ale w lustrzanym odbiciu we wpusty obu łączonych elementów
Do materiałów
Wszystkie rodzaje drewna i tworzyw sztucznych
Zastosowanie

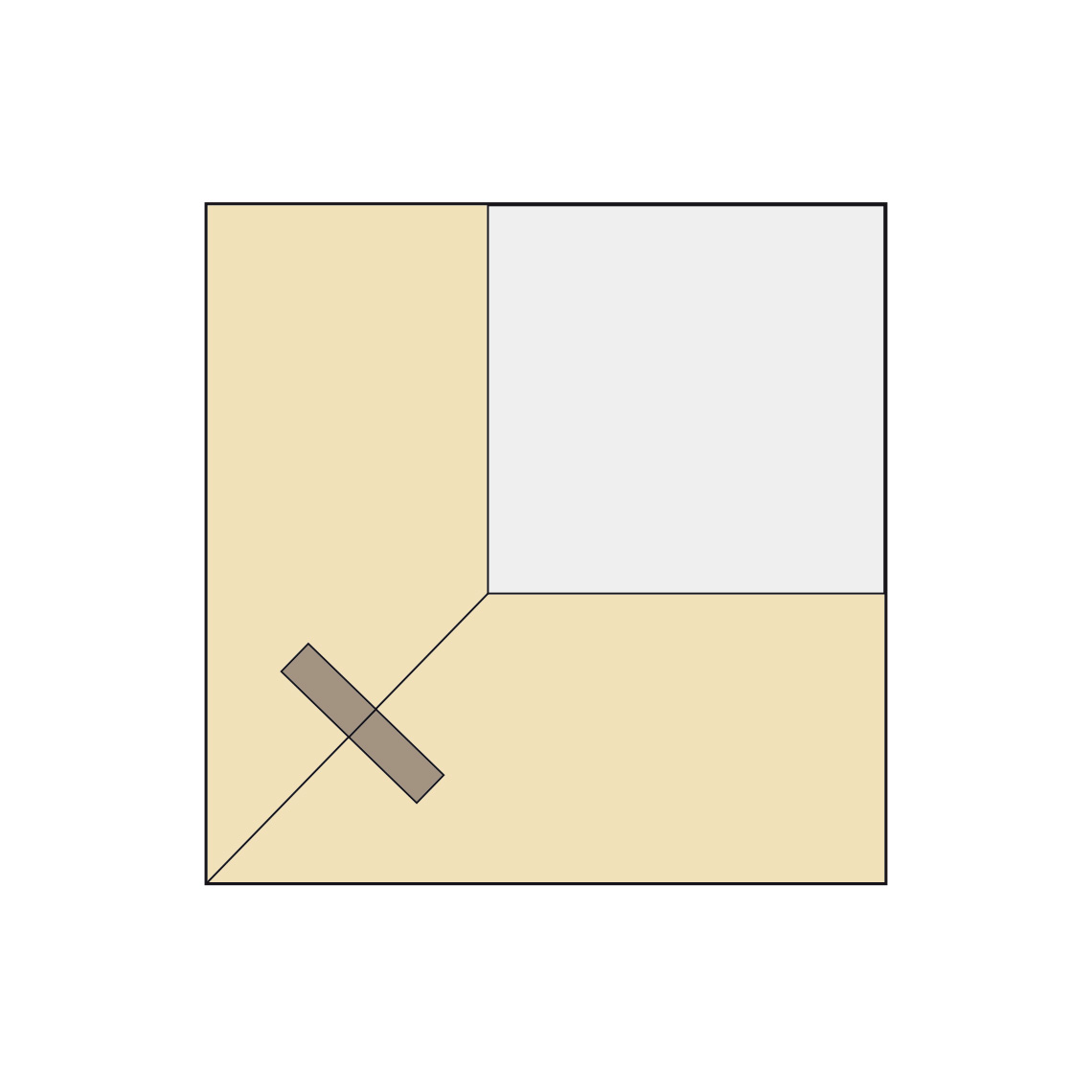

Uniwersalne złącze do korpusów mebli, jako złącze pomocnicze dla połączeń klejonych łączonych pod kątem 45° i narożnikowych (krawędziowych) pod kątem prostym bez stosowania ścisków
