System elewacyjny FASCO®

System elewacyjny FASCO®

1
Złącze profilowe FASCO® wykonane jest z tworzywa sztucznego wzmocnionego włóknem szklanym (GFK).
Materiał cechuje odporność na UV, niewielka rozszerzalność cieplna, niewielkie przewodnictwo cieplne i wysoka trwałość przy niewielkiej masie własnej.
Złącze FASCO® dostępne jest w dwóch rozmiarach szerokości - 60 mm i 80 mm.
2
Sprawdzony i certyfikowany klej silikonowy [SG - szklenie konstrukcyjne (structural glazing)] stworzony na bazie ponad 40 letniego doświadczenia w montażu przeszkleń fasadowych odznacza się:
wyśmienitym, elastycznym stosunkiem redukcji napięć własnych, obojętny na wahanie stopnia wilgoci i różnic temperatury oraz odporny na działanie światła UV.
3
Do spełnienia warunku nośności statycznej, od wewnątrz wymagane jest stosowanie szkła o grubości minimum 8 mm.
Maksymalna wielkość tafli szkła wynosi 3,5 m. Należy przestrzegać dodatkowych wytycznych urzędu budownictwa dotyczących grubości i rodzaju szkła.
4
Wkręty wykonane ze stali szlachetnej w celu długotrwałej odporności na korozję.
5
Konstrukcja nośna może być wykonane z drewna lub materiałów drewnopochodnych zgodnie z normą EC5, z żelbetu zgodnie z normą EC2, ze stali zgodnie z normą EC3 lub z aluminium zgodnie z normą EC9.
Złącze profilowe FASCO® wykonane jest z tworzywa sztucznego wzmocnionego włóknem szklanym (GFK).
Materiał cechuje odporność na UV, niewielka rozszerzalność cieplna, niewielkie przewodnictwo cieplne i wysoka trwałość przy niewielkiej masie własnej.
Złącze FASCO® dostępne jest w dwóch rozmiarach szerokości - 60 mm i 80 mm.
Sprawdzony i certyfikowany klej silikonowy [SG - szklenie konstrukcyjne (structural glazing)] stworzony na bazie ponad 40 letniego doświadczenia w montażu przeszkleń fasadowych odznacza się:
wyśmienitym, elastycznym stosunkiem redukcji napięć własnych, obojętny na wahanie stopnia wilgoci i różnic temperatury oraz odporny na działanie światła UV.
Do spełnienia warunku nośności statycznej, od wewnątrz wymagane jest stosowanie szkła o grubości minimum 8 mm.
Maksymalna wielkość tafli szkła wynosi 3,5 m. Należy przestrzegać dodatkowych wytycznych urzędu budownictwa dotyczących grubości i rodzaju szkła.
Wkręty wykonane ze stali szlachetnej w celu długotrwałej odporności na korozję.
Konstrukcja nośna może być wykonane z drewna lub materiałów drewnopochodnych zgodnie z normą EC5, z żelbetu zgodnie z normą EC2, ze stali zgodnie z normą EC3 lub z aluminium zgodnie z normą EC9.

Zalety systemu

Nasze profile z tworzywa sztucznego wzmocnione włóknem szklanym umożliwiają wykonanie nowoczesnych i wymagających elewacji architektonicznych dzięki zastosowaniu przeszklenia statycznie wyznaczalnego. Przez zastosowanie profili systemu FASCO® można realizować elewacje wielkopowierzchniowe nawet do dwóch kondygnacji bez żadnego dodatkowego usztywnienia.

  • płaska i zgrabna konstrukcja umożliwia wykonanie najbardziej wymagających rozwiązań architektonicznych,
  • racjonalne i profesjonalne przygotowanie skrócenie czasu montażu o około 20% w porównaniu do profili zaciskowych,
  • brak konieczności stosowania usztywnień w postaci wiatrownic czy konstrukcji stalowych,
  • montowane wewnątrz tafle szkła w postaci szyb zespolonych przejmują zadanie usztywnienia budynku,
  • niska przewodność cieplna dzięki zastosowaniu materiałów GFK zamiast aluminiowych,
  • >potwierdzona naukowo i udowodniona wydajność (2001 – 2008),
  • silikonowe uszczelki zewnętrzne zapewniają równomierną i płaską powierzchnię zewnętrzną elewacji,
  • złożony wniosek o wydanie Europejskiej Aprobaty Technicznej.



Zostań partnerem systemu elewacyjnego FASCO®

Chcesz się rozwijać, specjalizować i zarabiać na montażu innowacyjnych, nowoczesnych i wymagających rozwiązaniach elewacyjnych architektury i czerpać korzyści z zalet naszego systemu elewacyjnego FASCO® – zostań naszym partnerem!

Są dwie możliwości stosowania złącza FASCO®:

  • dla niekonstrukcyjnych (nienośnych) przeszkleń stałych bez żadnych ograniczeń związanych z rozmiarem szkła i kategorią obiektu – stosuje się profil FASCO® o szerokości 60 mm,
  • dla przeszkleń nośnych (statycznie wyznaczalnych) stanowiących jednocześnie usztywnienie budynku – stosuje się profile FASCO® o szerokości 80 mm, ze względu na obciążenie (wykonane zgodnie z instrukcją i zaleceniami firmy KNAPP®, aprobata wydana przez DIBt*).

W przypadku otworów okiennych i drzwiowych profile możne mocować na równo z powierzchnią elewacji (brak odstających elementów).

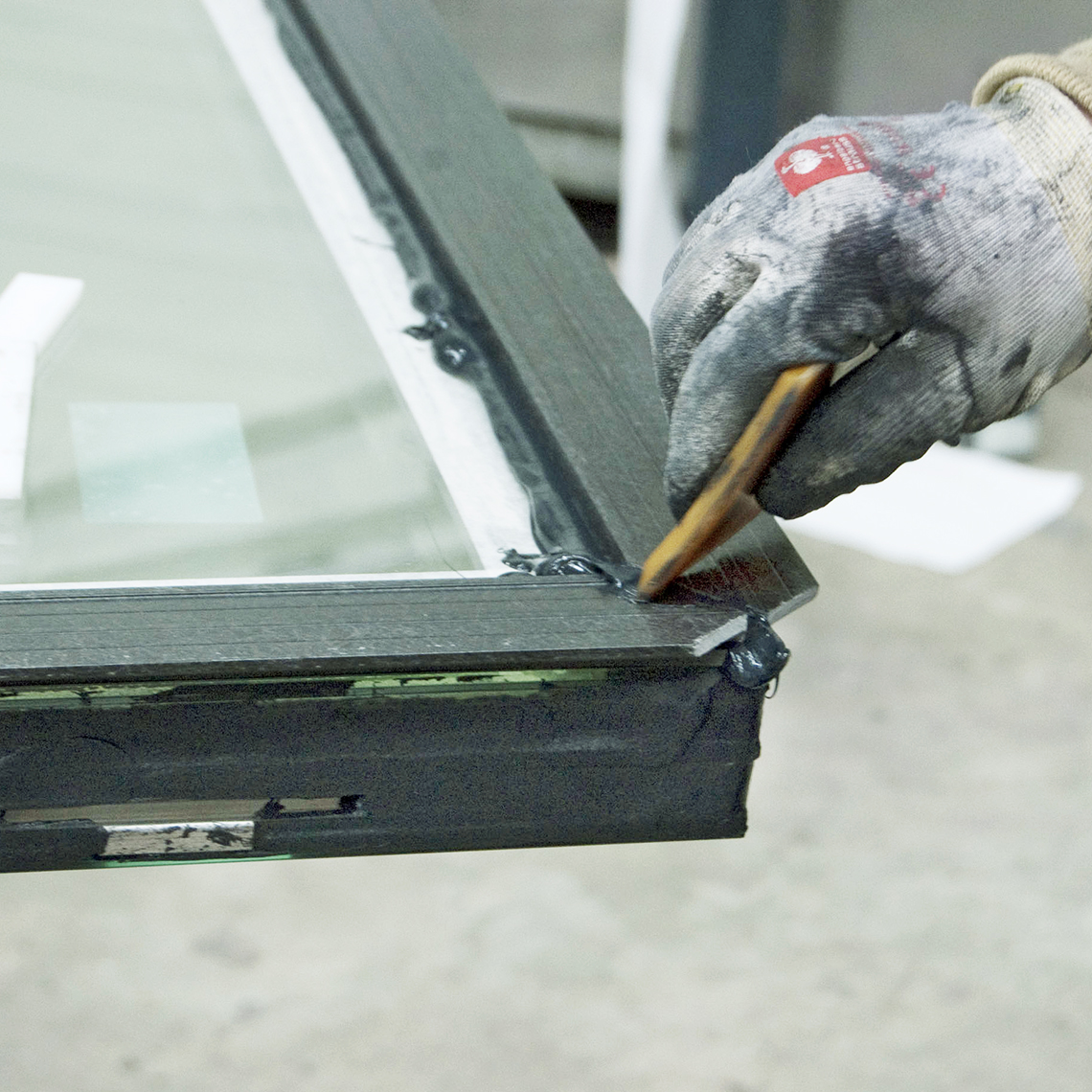

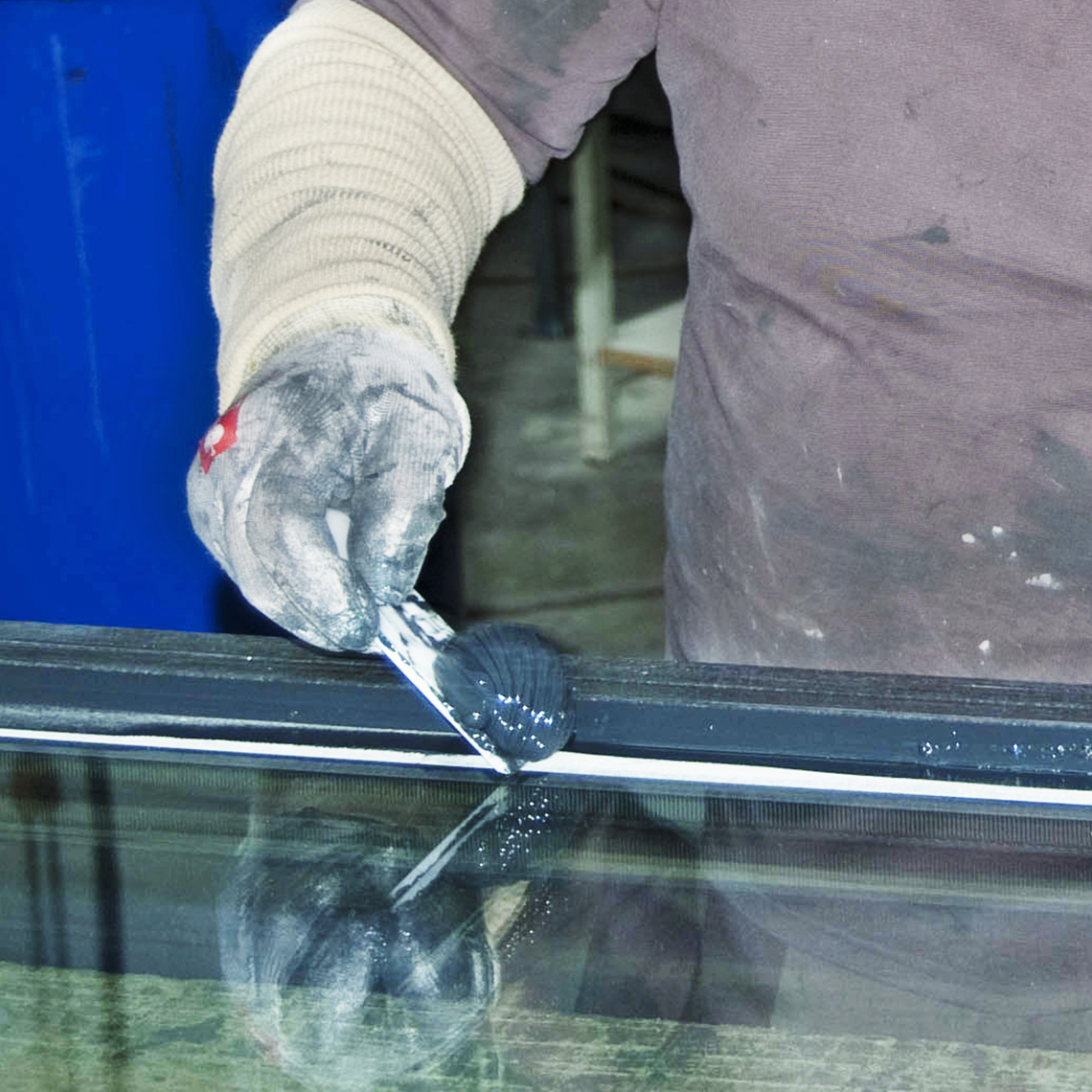

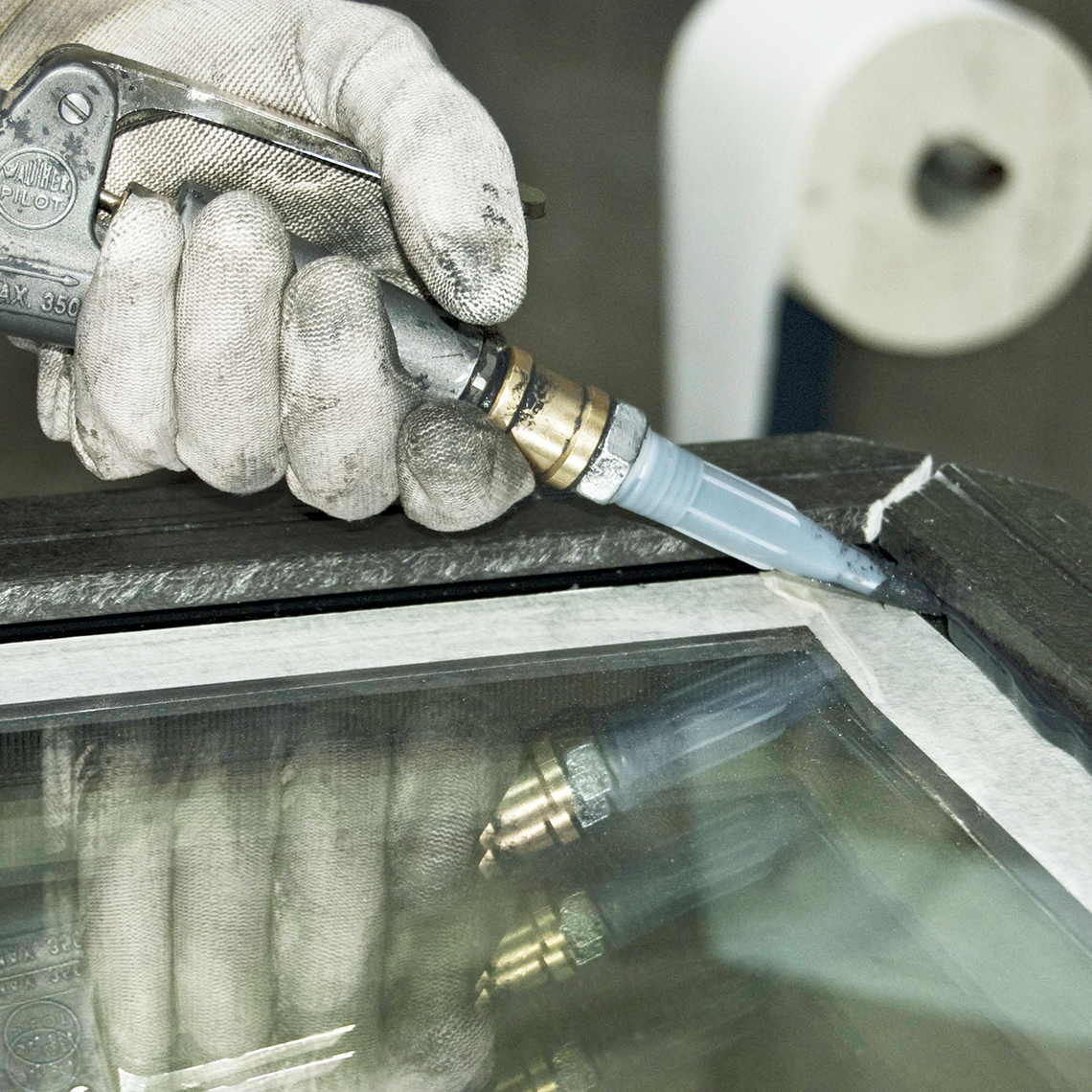

Dopełnieniem całości niezbędny jest wysokiej jakości klej, który stosuje się między szkłem a profilem FASCO® do wykonania połączenia na klej obu elementów, wytwarzany przez certyfikowanych producentów i sprzedawany przez autoryzowanych partnerów.

DIBt* – Deutsches Institut für Bautechnik (Niemiecki Instytut Techniki Budowlanej)



Wymagania dotyczące budynku i kształtu elementu HGV* – złącze profilowe FASCO® (wariant nośny):

  • kolejne punkty bazują na dokumentacji technicznej firmy KNAPP®, który został opracowany i dopuszczony do stosowania przez Austriacki Instytut Badawczy Drewna (Holzforschung Austria) dla konstrukcji nośnych statycznie wyznaczalnych elementów łączących szkło z drewnem (HGV*).
    Przeszklenia stałe niekonstrukcyjne (nienośne) nie podlegają żadnym z tych wymagań!
  • wykonanie przeszklenia stałego dopasowanego do wysokości pomieszczenia (wysokości kondygnacji),
  • zachowanie maksymalnie wysokości dwóch kondygnacji dla przeszklenia,
  • dopuszcza się stosowanie różnych formatów elementów przeszkleń, przy czym zawsze należy mierzyć najmniejszy i największy element przeszklenia,
  • maksymalna długość najdłuższej krawędzi szkła elementu przeszklenia: 3,5 m
  • minimalna długość najkrótszej krawędzi szkła elementu przeszklenia: 1,0 m
  • stosunek długości do wysokości elementu przeszklenia: D:W = (1:1) do (2:1)
  • stosować sprawdzone i certyfikowanego dwuskładnikowe kleje silikonowe (2-K Silikonen) do klejenia konstrukcyjnych systemów przeszkleń (SSG – Structurally glazed systems),

HGV* – Holz-Glas-Verbundelement (element łączący szkło z drewnem)
2K-Silikonen* – dwuskładnikowe kleje silikonowe
SSG* – Structurally glazed systems (konstrukcyjne systemy przeszkleń)



Rodzaje szkła używane w konstrukcjach nośnych ze złączami profilowymi FASCO®

  • szkło float, typu TVG* lub VSG*, zgodnie z wymogami prawa budowlanego,
  • szyby zespolone 2- lub 3-szybowe z uszczelnieniem konstrukcyjnym krawędzi muszą być zaprojektowane zgodnie z normą EN 13022-1,
  • stosować zabezpieczenie przed upadkiem (uchwyt awaryjny) przez zastosowanie wsporników mechanicznych (zgodnie z wymogami nadzoru budowlanego),
  • przenoszenie ciężaru szkła następuję przez ułożenie klocków (podkładek) w kierunku środka szyby.

VSG* – VerbundSicherheitsGlas (szkło laminowane bezpieczne lub szkło laminowane warstwowe potocznie zwane szkłem bezpiecznym)
TVG* – Teilvorgespanntes Glas (szkło termicznie wzmocnione, zwane także półhartowanym)
