GIGANT – Złącze do łączenia belek drugorzędnych z belkami głównymi
GIGANT – Złącze do łączenia belek drugorzędnych z belkami głównymi
1
Prowadzenie w kształcie litery V ułatwia
właściwe pozycjonowanie.
Skośny początek prowadzenia zapewnia właściwe zaciskanie się złącza i ułatwia późniejszą obróbkę.
właściwe pozycjonowanie.
Skośny początek prowadzenia zapewnia właściwe zaciskanie się złącza i ułatwia późniejszą obróbkę.
2

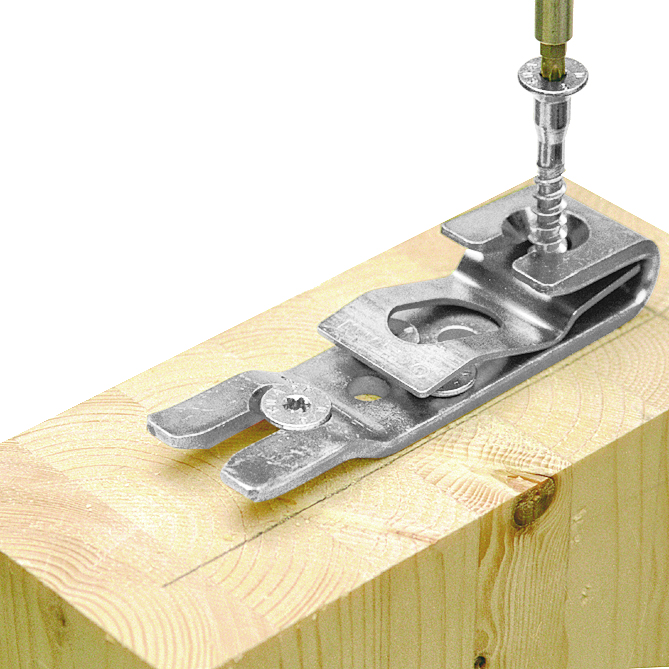

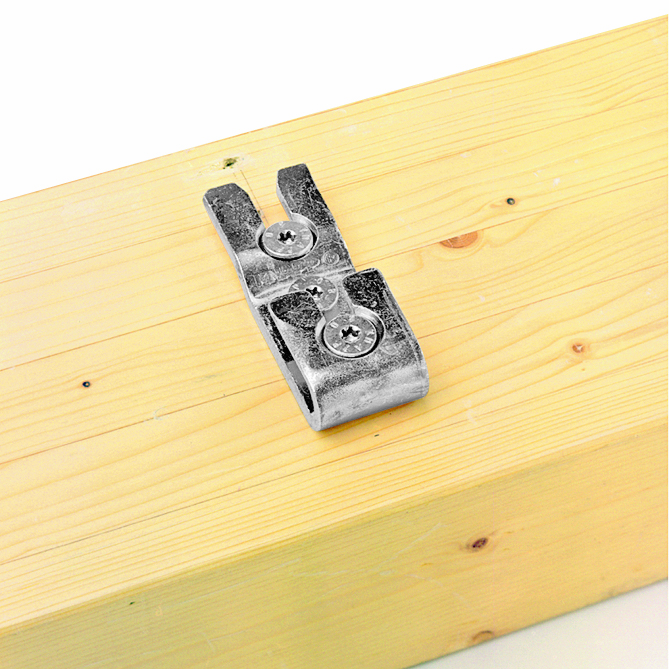

Samo wiercące wkręty z łbem stożkowym KNAPP® SK 10 mm zapewniają szybkie przykręcanie złącza a dzięki wzmocnionemu rdzeniowi gwarantują, że połączenie dobrze będzie przenosiło siły występujące między łączonymi elementami.
3

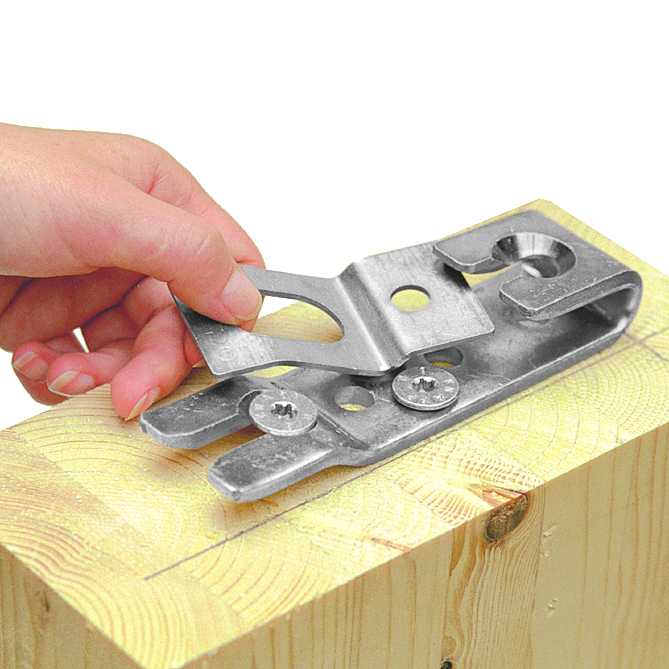

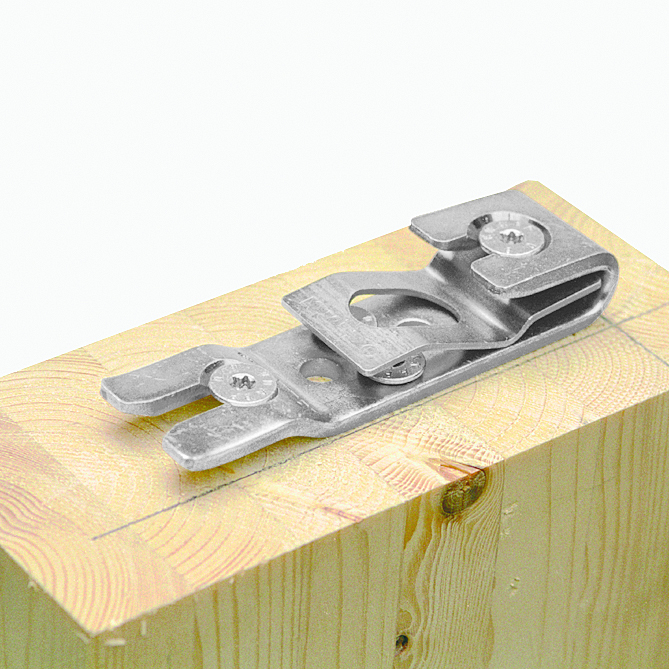

Opcjonalna płytka blokujące stanowi
doskonałe zabezpieczenie
przed rozłączeniem się połączenia
w kierunku wsuwania.
doskonałe zabezpieczenie
przed rozłączeniem się połączenia
w kierunku wsuwania.
4
Złącze GIGANT produkowane jest w Austrii z wysokiej jakości stali cynkowanej na niebiesko.
Opcjonalnie złącze dostępne jest jako cynkowane ogniowo.
Opcjonalnie złącze dostępne jest jako cynkowane ogniowo.
Prowadzenie w kształcie litery V ułatwia
właściwe pozycjonowanie.
Skośny początek prowadzenia zapewnia właściwe zaciskanie się złącza i ułatwia późniejszą obróbkę.
właściwe pozycjonowanie.
Skośny początek prowadzenia zapewnia właściwe zaciskanie się złącza i ułatwia późniejszą obróbkę.
Samo wiercące wkręty z łbem stożkowym KNAPP® SK 10 mm zapewniają szybkie przykręcanie złącza a dzięki wzmocnionemu rdzeniowi gwarantują, że połączenie dobrze będzie przenosiło siły występujące między łączonymi elementami.
Opcjonalna płytka blokujące stanowi
doskonałe zabezpieczenie
przed rozłączeniem się połączenia
w kierunku wsuwania.
doskonałe zabezpieczenie
przed rozłączeniem się połączenia
w kierunku wsuwania.
Złącze GIGANT produkowane jest w Austrii z wysokiej jakości stali cynkowanej na niebiesko.
Opcjonalnie złącze dostępne jest jako cynkowane ogniowo.
Opcjonalnie złącze dostępne jest jako cynkowane ogniowo.
GIGANT | Złącze do łączenia belek drugorzędnych z belkami głównymi o obciążeniu do 29,8 kN*
Zalety systemu:
- złącze ze stali o wysokiej wytrzymałości – we wszystkich kierunkach
- szerokość drewna już od 60 mm
- krótki odcinek zawieszania – znajduje swoje zastosowanie w konstrukcjach od podcieni, pergoli, wiat garażowych i ogrodów zimowych przez budownictwo drewniane aż po inżynieryjne konstrukcje drewniane
- ściśle przylegające – samonapinający przez działanie stałej siły docisku / nacisku
- odporność ogniowa (DIN 4102-2) uzyskana dzięki metodzie montażu z całkowitym, czterostronnym ukryciem złącza (R30 ≥ 20 mm, R60 ≥ 40 mm)
- opcjonalna blaszka blokująca – zabezpiecza przed samo wysunięciem (np. podczas działania siły ssącej wiatru)
- rozłączalne i demontowalne – łączone elementy jak również samo złącze można wielokrotnie rozłączać i demontować a następnie ponownie montować i łączyć elementy
NOWOŚĆ! - teraz ETA (Europejska Aprobata Techniczna) rozszerzona jest o wartości obciążeń charakterystycznych dla elementów z drewna liściastego
Odporność na korozję:
Na życzenie, złącza mogą być wykonane ze specjalną powłoką zewnętrzną zabezpieczającą je przed szkodliwym wpływem warunków atmosferycznych występującymi w niektórych strfach – np. dla konstrukcji wykonywanych w strefach nadmorskich.
Interaktywna tabela obciążeń działająca na bazie arkusza programu MS Excel zawiera wartości charakterystyczne i wartości projektowe obciążeń zgodnie z wytycznymi ETA-10/0189 (Wydanie 11.10.2019), które można dobierać według własnych kryteriów. Tabela umożliwia wykonanie szybko i w prosty sposób obliczeń wstępnych projektu oraz dobranie złączy i przekrojów łączonych materiałów. Również w elastyczny sposób można dokonać obliczeń połączeń ukośnych wraz z doborem odpowiednich wkrętów.
