T-JOINT – złącze do połączeń śrubowych pod kątem
T-JOINT – złącze do połączeń śrubowych pod kątem
1
Staliwo stopowe (staliwo szlachetne)
2
Złącze śrubowe do zamontowania w elemencie drewnianym
3
Do montażu wstępnego i/lub dodatkowo mocowania za pomocą wkrętów z łbem stożkowym o średnicy Ø5 mm lub Ø6 mm
4
Możliwość stosowania głównego wkrętu mocującego z łbem stożkowym o średnicy od Ø8 do Ø12 mm
5
Optymalny rozkład obciążenia siły rozciągającej przez powierzchnię podstawy i cylindryczną
Staliwo stopowe (staliwo szlachetne)
Złącze śrubowe do zamontowania w elemencie drewnianym
Do montażu wstępnego i/lub dodatkowo mocowania za pomocą wkrętów z łbem stożkowym o średnicy Ø5 mm lub Ø6 mm
Możliwość stosowania głównego wkrętu mocującego z łbem stożkowym o średnicy od Ø8 do Ø12 mm
Optymalny rozkład obciążenia siły rozciągającej przez powierzchnię podstawy i cylindryczną
Nowy rodzaj złącza od firmy KNAPP®

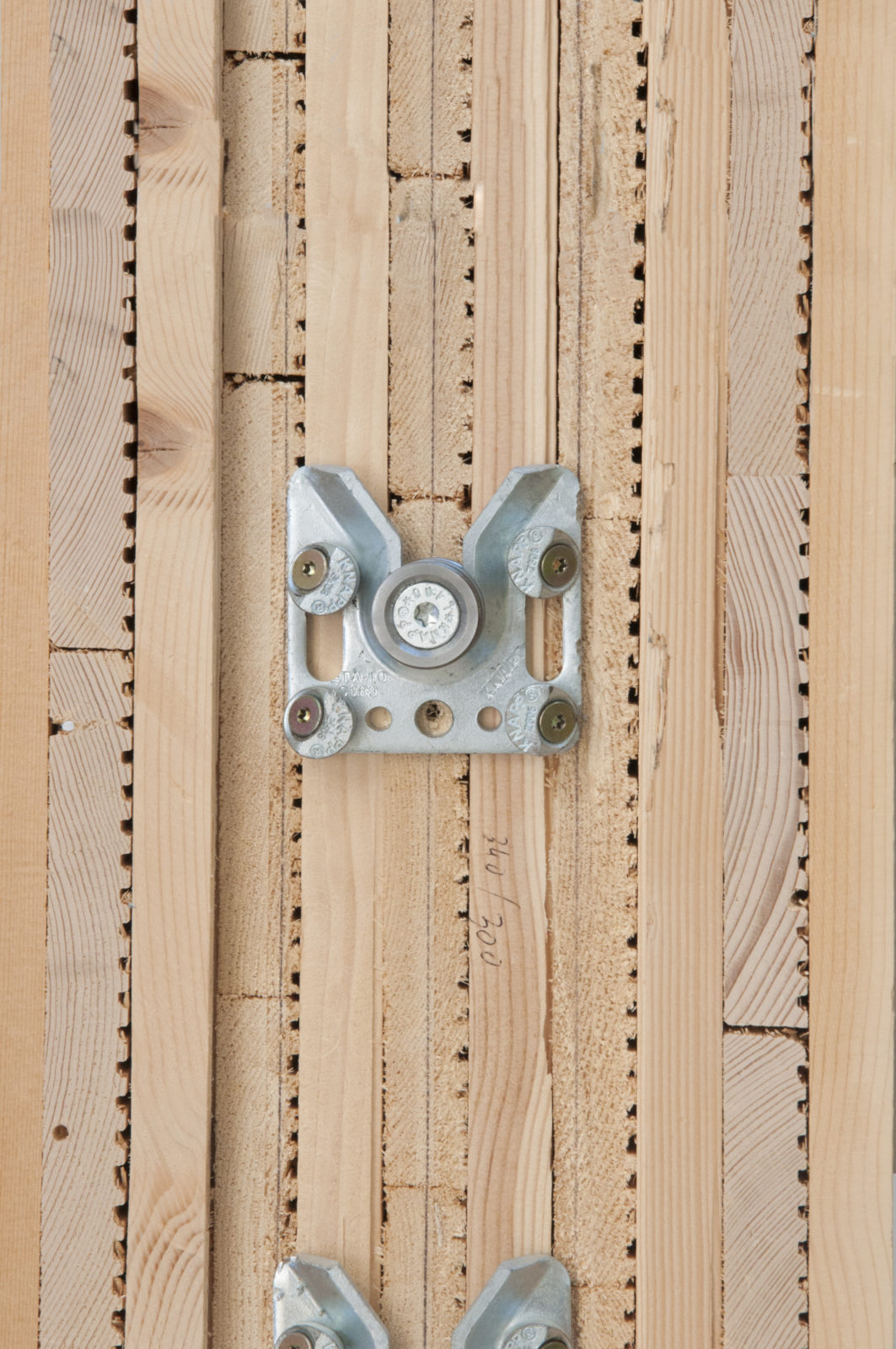

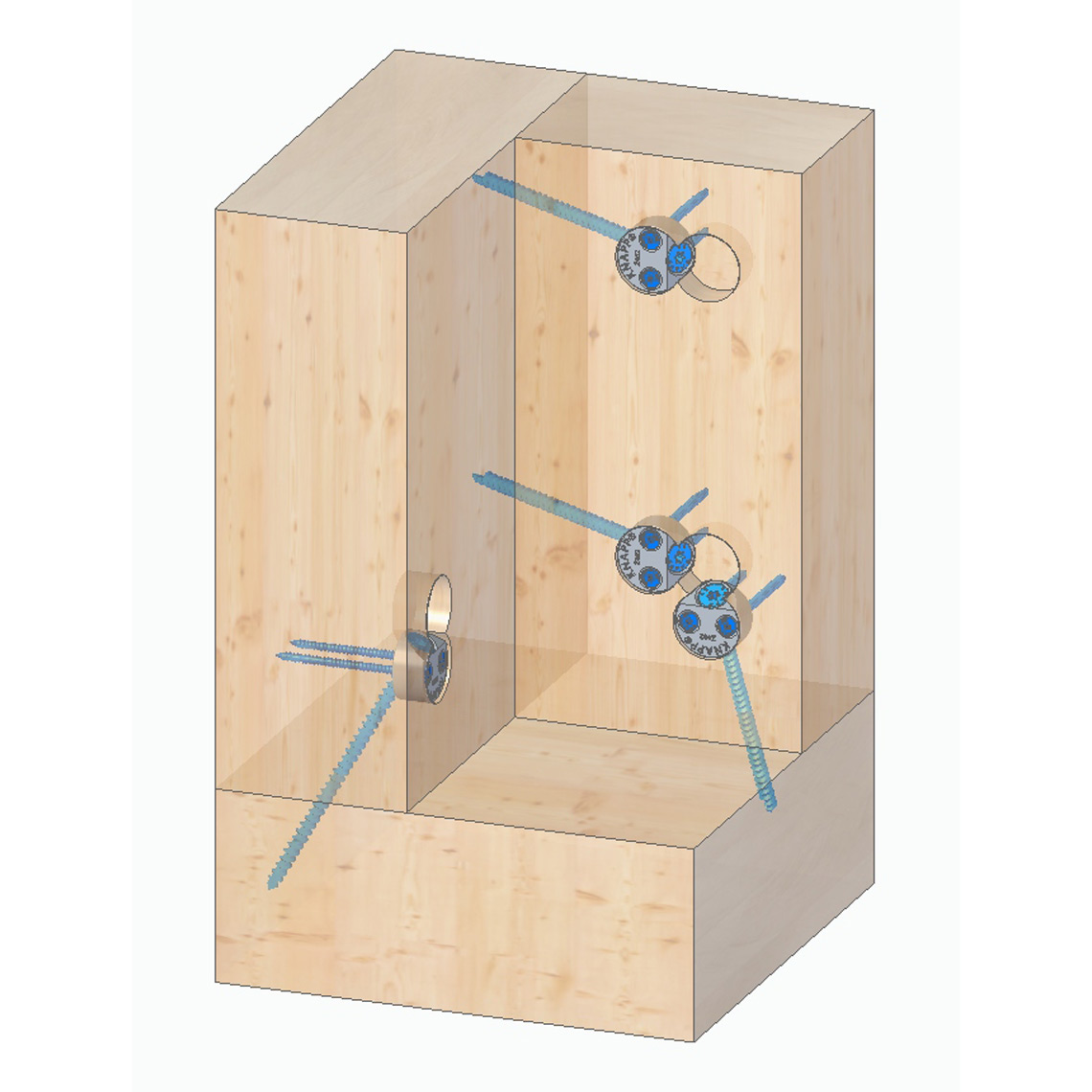

Złącze T-JOINT licujące się z powierzchnią do łączenia śrubowego elementów drewnianych pod kątem 30° i 45°

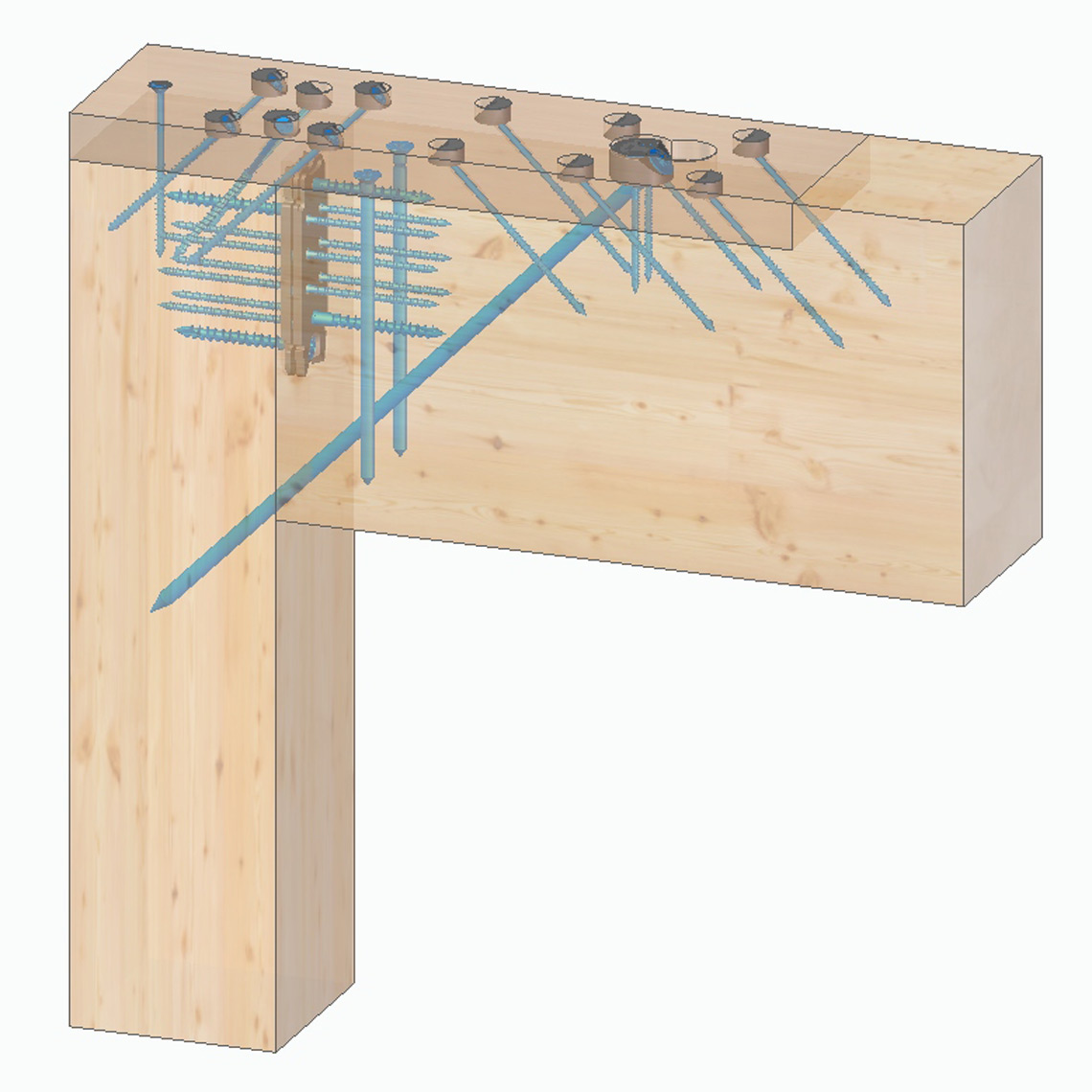

Połączenie śrubowe pod kątem nadaje ogromnego znaczenia dla nowoczesnego budownictwa drewnianego, np. w łączeniu płyt ściennych z desek klejonych krzyżowo* lub jako wsparcie dla elementów odpornych na trzęsienie ziemi czy dla połączeń usztywniających ze względu na zginanie.

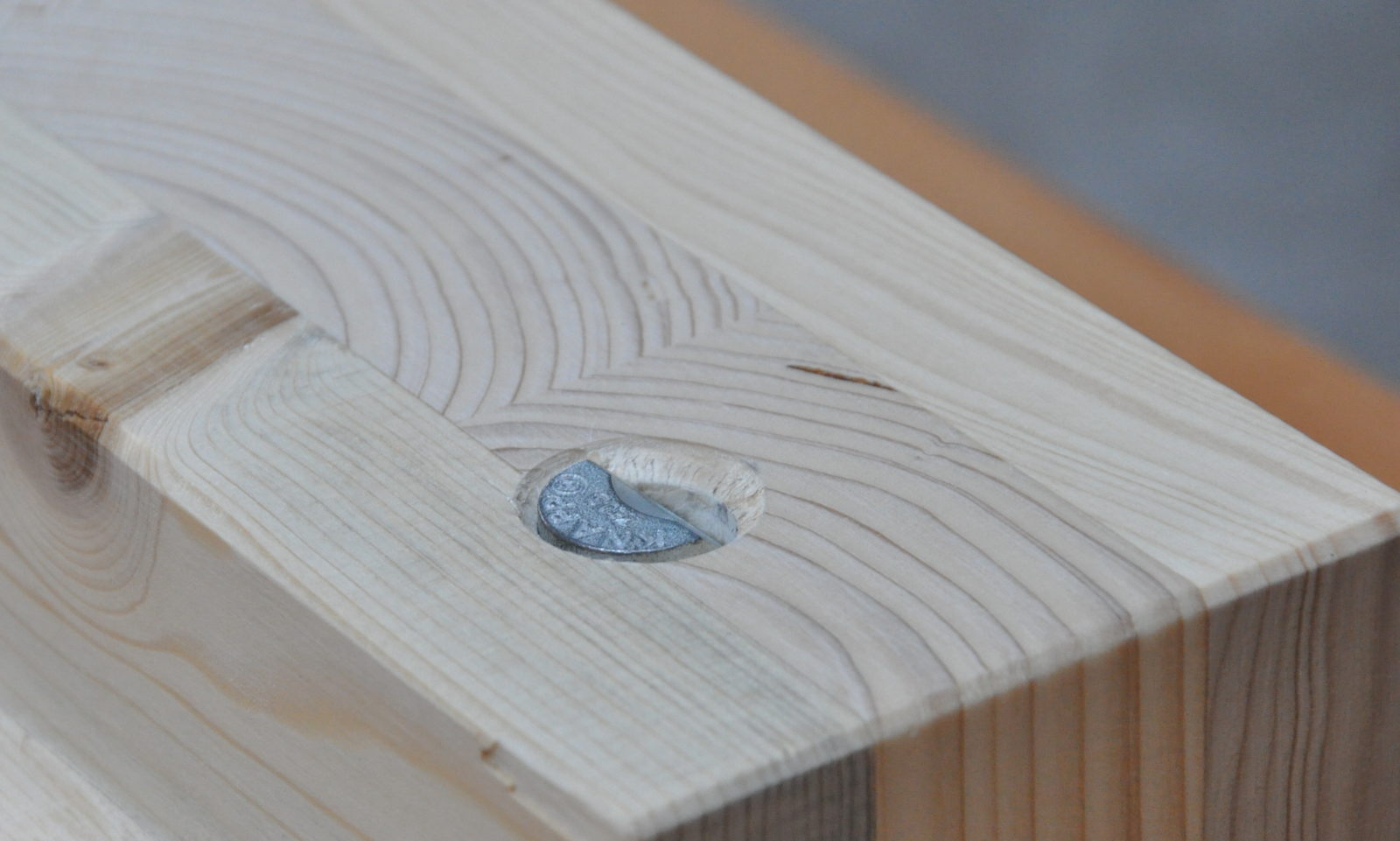

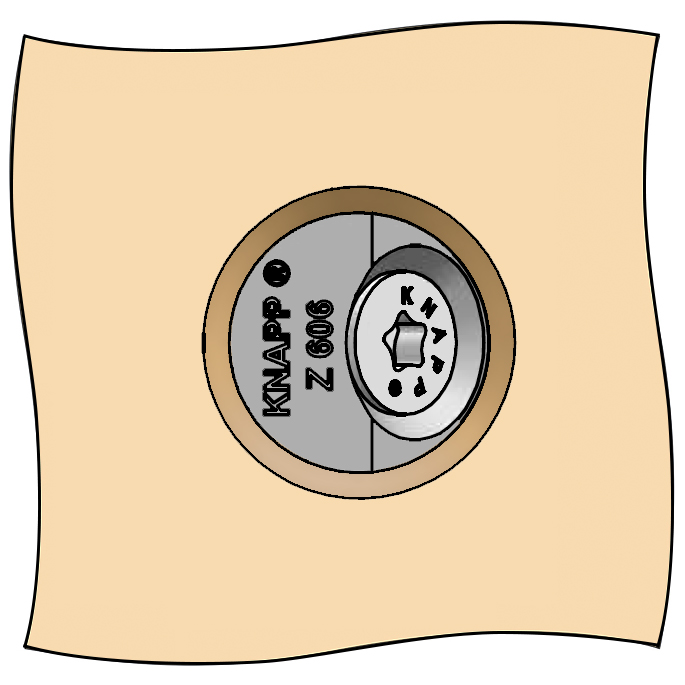

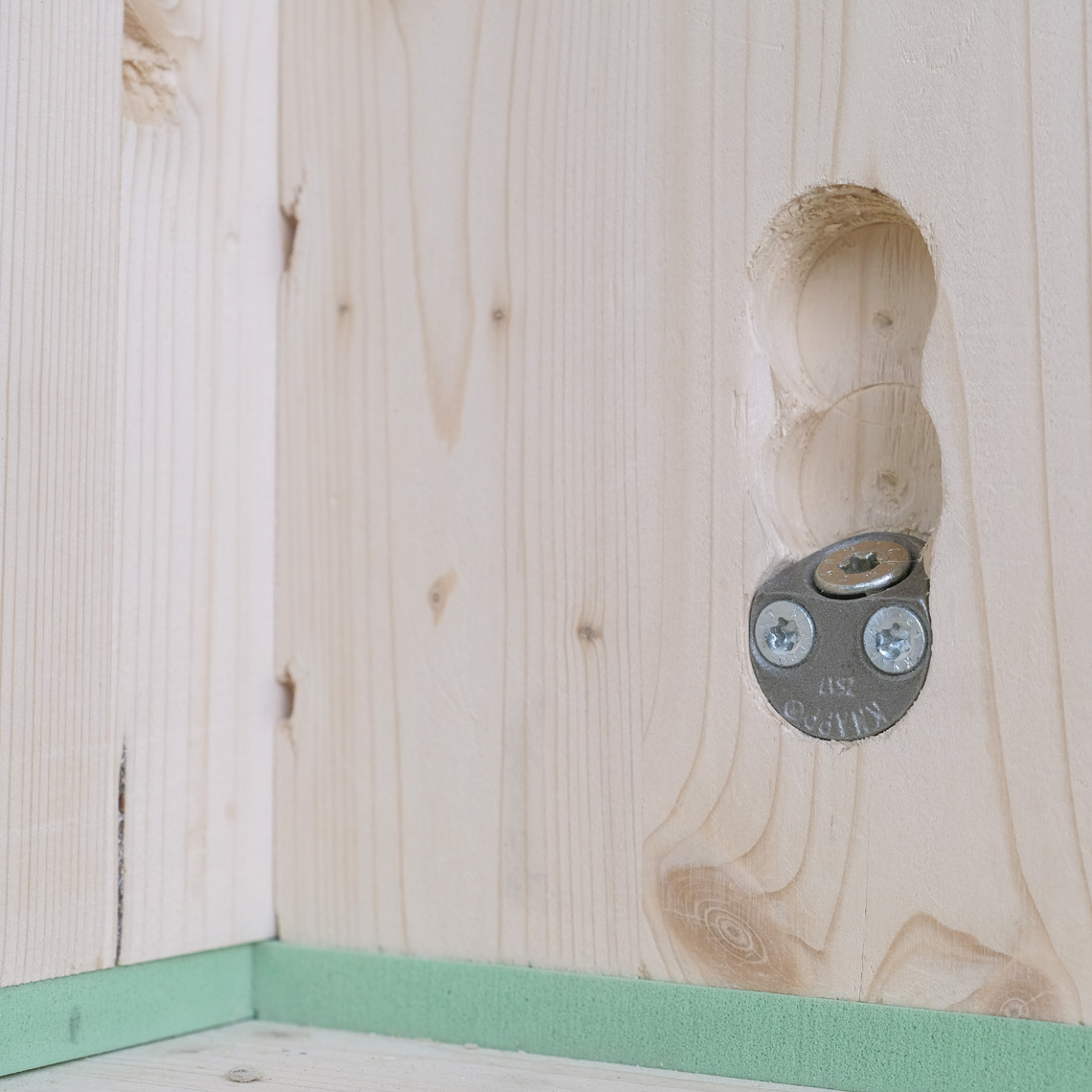

Stosując złącza T-Joint nie będzie żadnych wystających elementów złącza i elementów łączących, ponieważ po montażu całość – złącze i łączony element, tworzą jedną płaską powierzchnię. Element złącza wykonany jest z wysokiej jakości stali w kształcie walca co umożliwia jego swobodne ustawienie, bez luzów i widocznych spoin.
T-Joint jest uniwersalnym złączem i znajduje zastosowanie w przypadku łączenia elementów ze stali i drewna na styk np. w konstrukcji elementów ścian ustawianych pod dowolnym kątem i kątem prostym. Oczywiście, w razie konieczności i/lub potrzeby, połączenie może być rozłączone a samo złącze równie szybko i łatwo zdemontowane.
Materiał wykonania
Staliwo stopowe (stal ocynkowana) lub stal szlachetna
Powłoka
Brak
Rodzaj złącza
Śrubowe
Mocowanie
Mocowanie za pomocą wkrętów z łbem stożkowym SK o średnicy Ø5 mm lub Ø6 mm
Zalety
Złącze licuje się z powierzchnią elementu (nie odstaje), jest szybkie w montażu i tworzy bezspoinowe połączenie elementów pod kątem lub przylegających do siebie

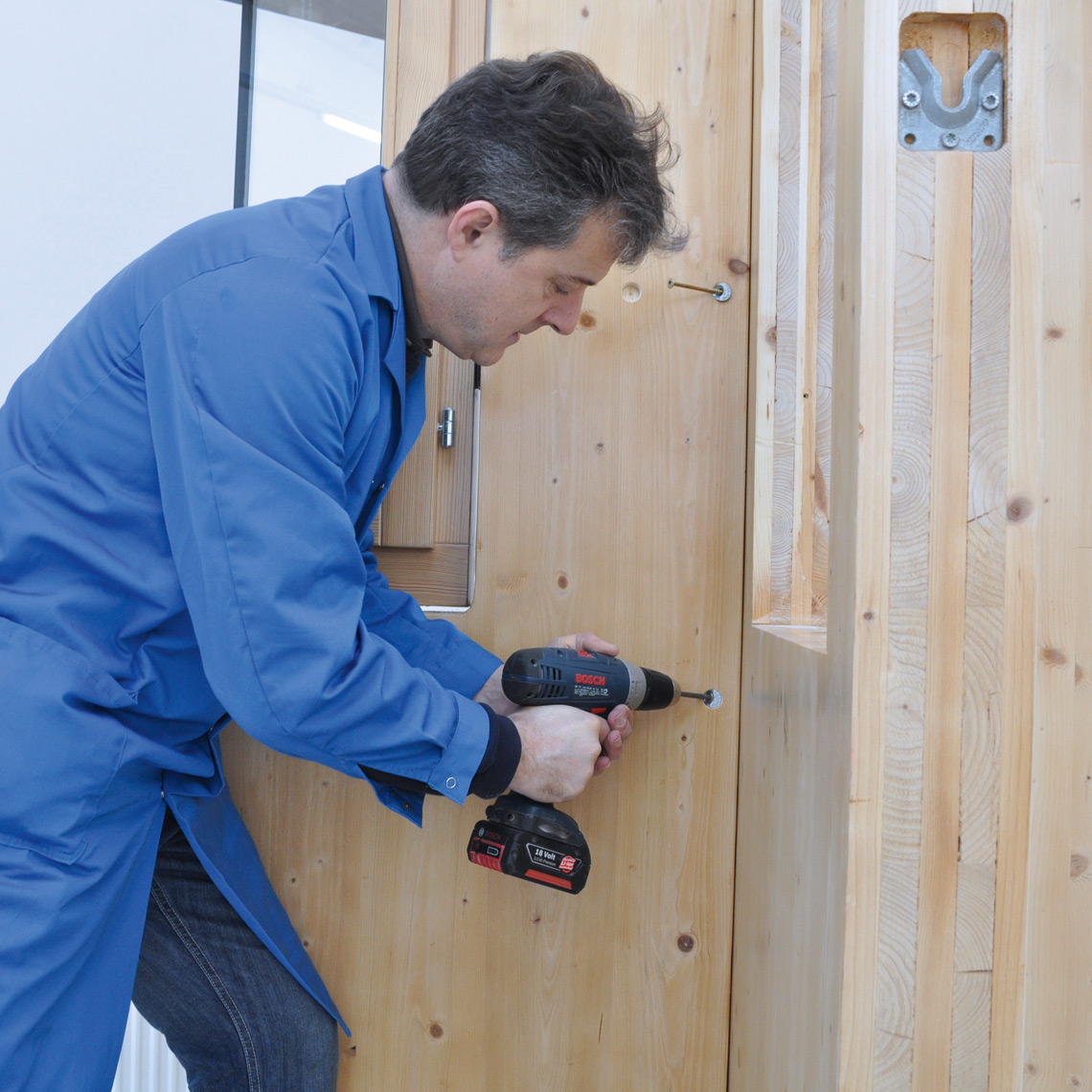

Przygotowanie

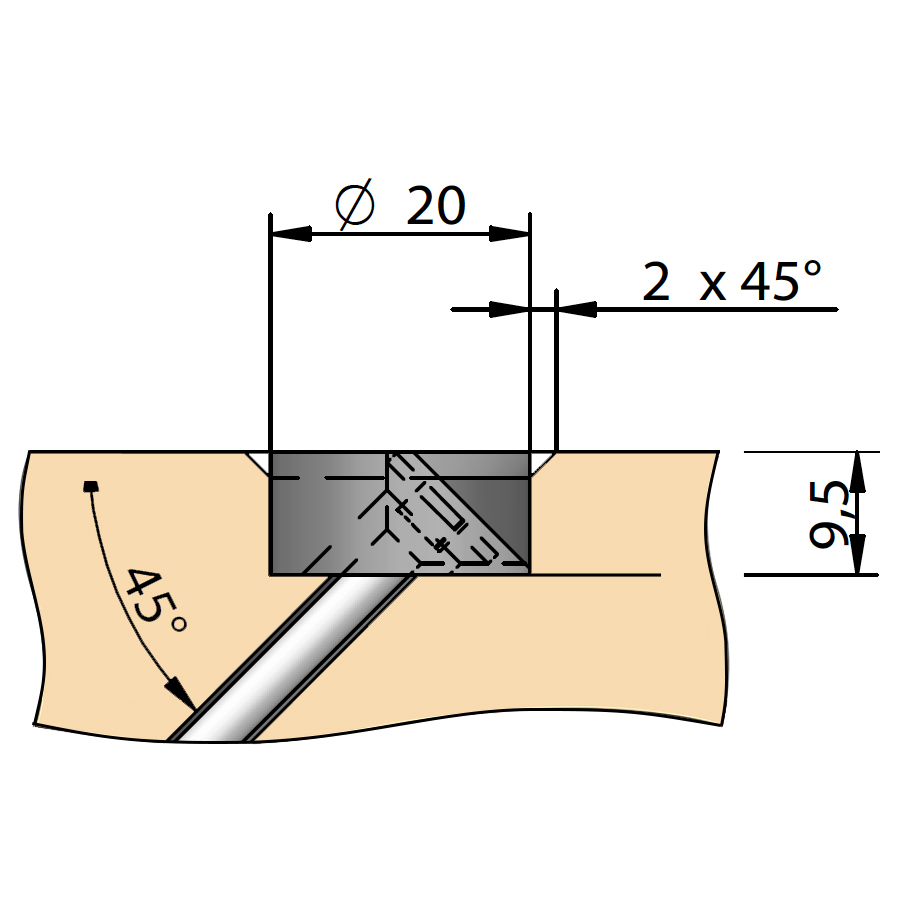

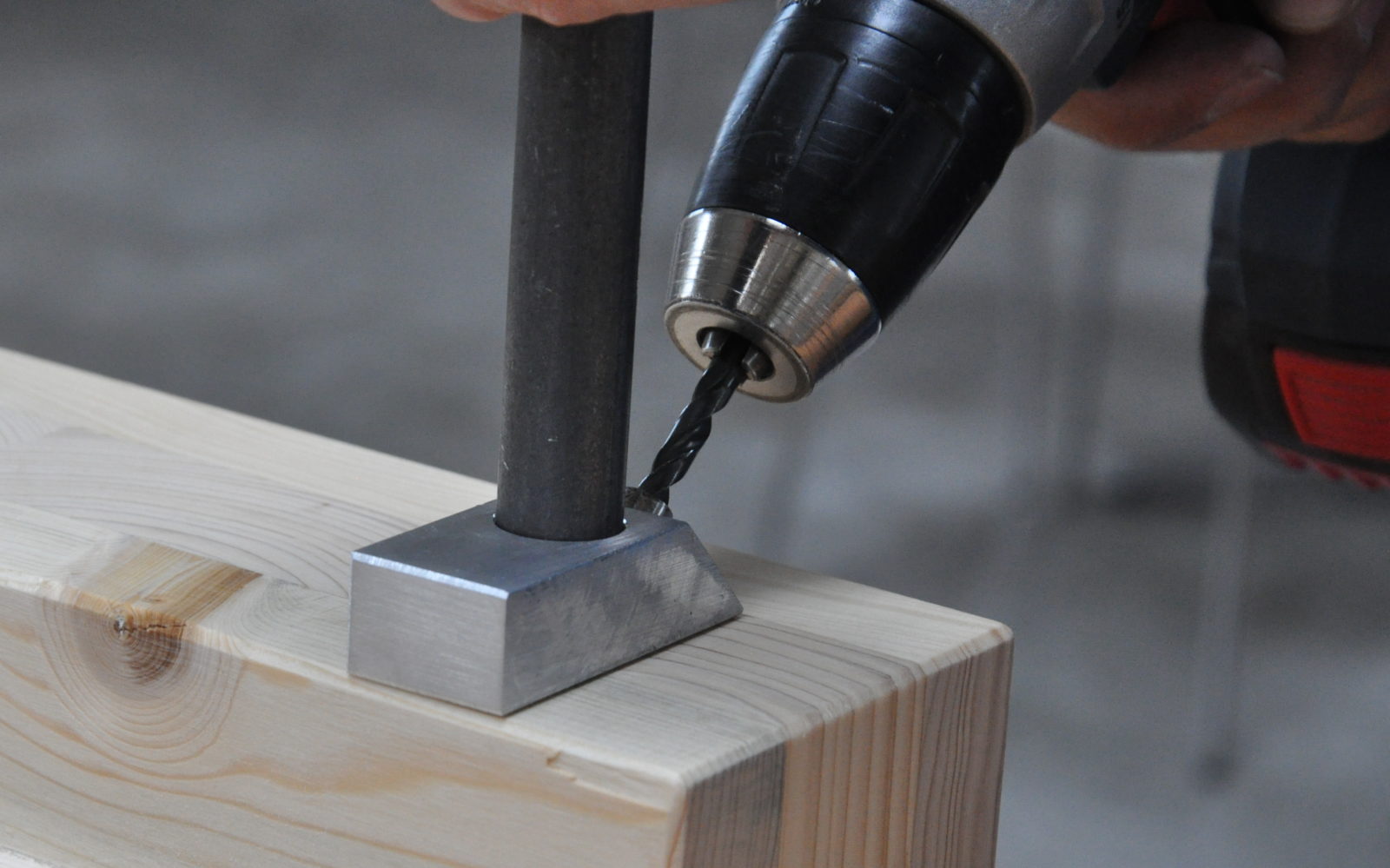

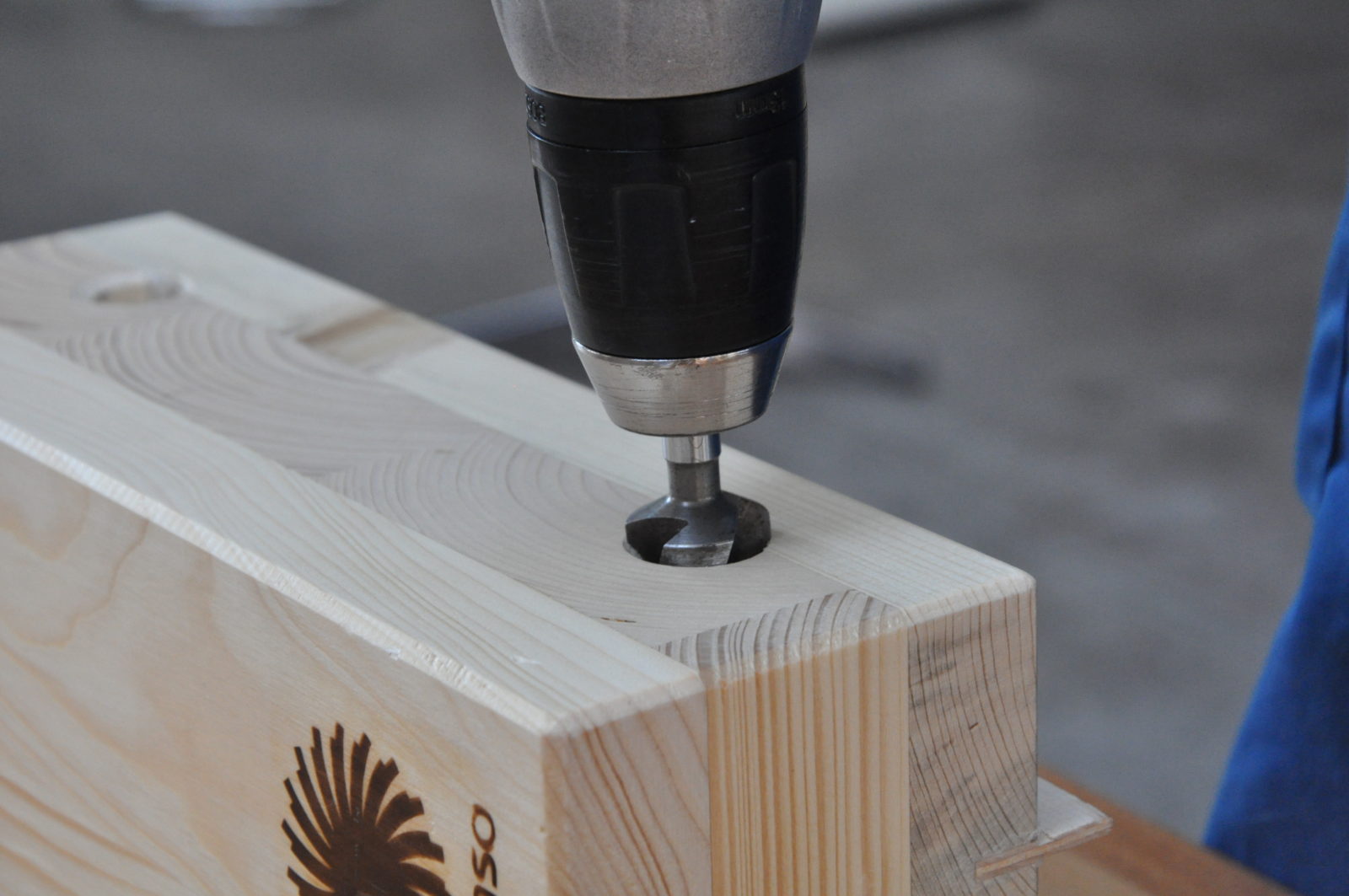

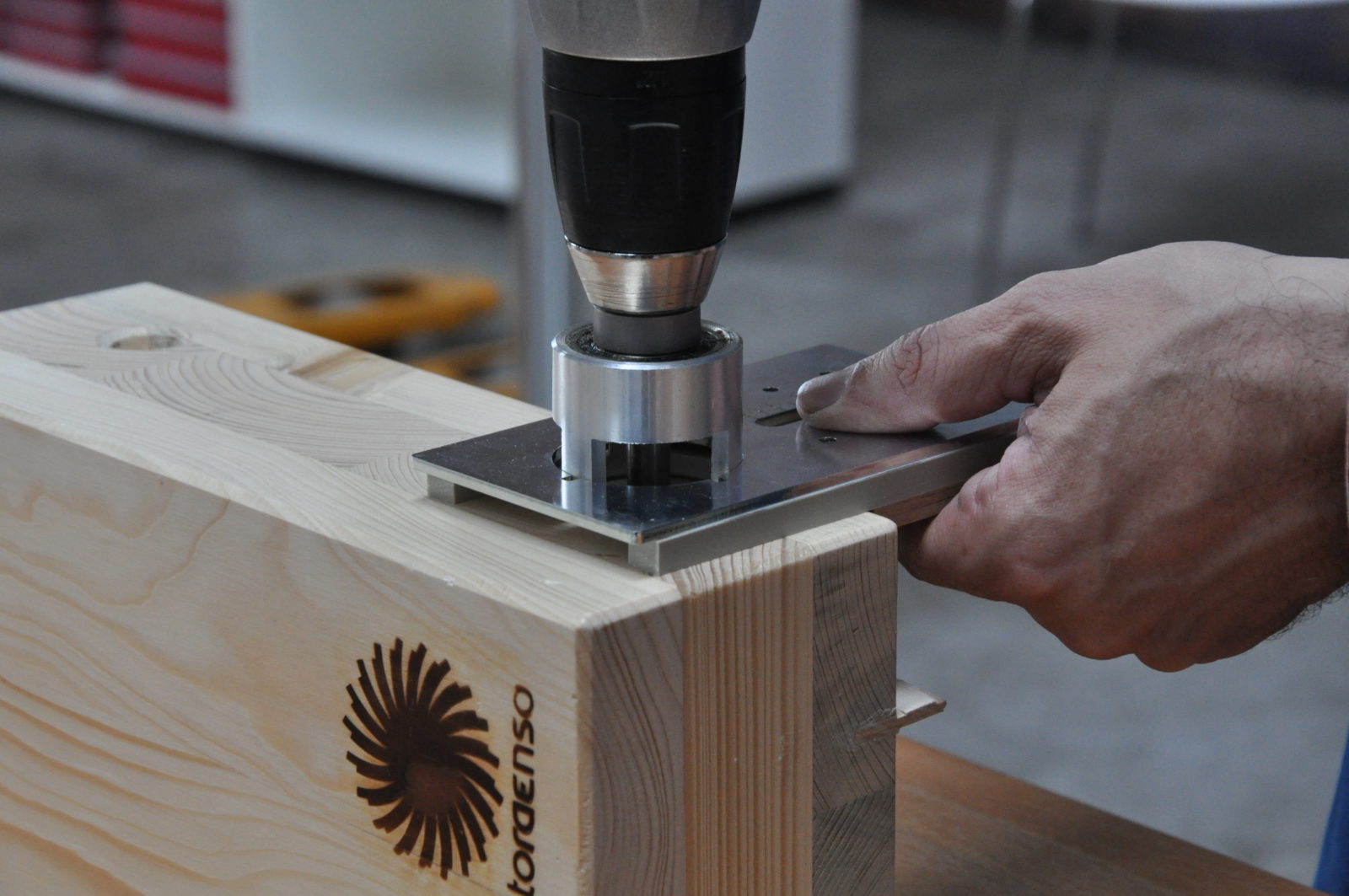

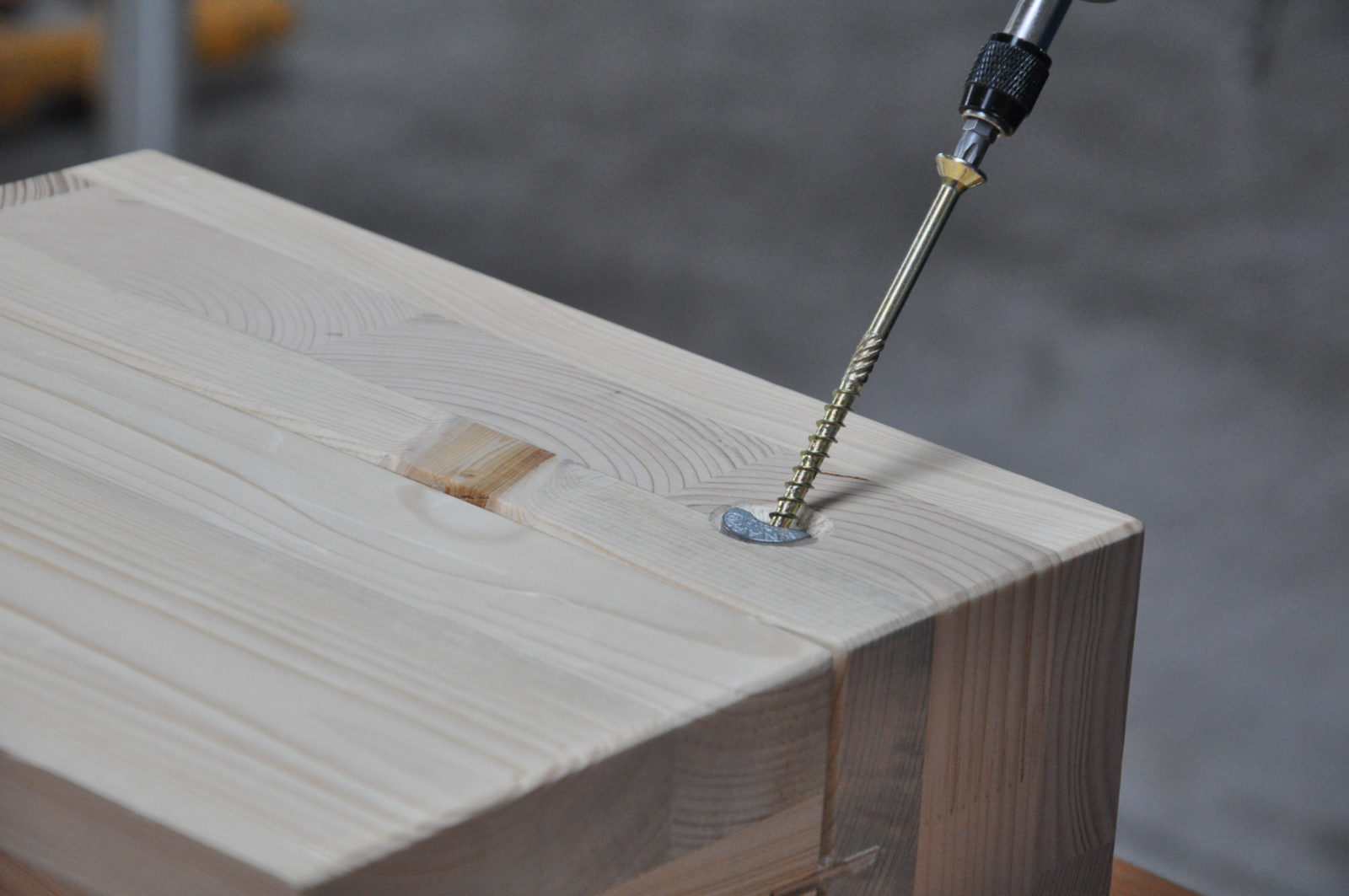

Wiercenie wyrzynarką z ostrzami z węglików spiekanych o średnicy Ø = 20 mm z regulowaną głębokością wiercenia przy użyciu szablonu, wiercenie pod kątem 45° również z zastosowaniem szablonu wiertarskiego, mocowanie za pomocą wkrętów z łbem stożkowym o Ø = 6 mm
Przeznaczenie
Drewno klejone warstwowo z desek, drewno lite klejone warstwowo, buk budowlany lity, drewno lite klejone na długości, drewno lite
Zastosowanie
Do łączenia elementów ścian i elementów ze względu na rozciąganie, w usztywniających połączeniach w kombinacji z taśmą stalową w ścianach konstrukcji słupowej oraz jako dodatkowe mocowanie wystających elementów zadaszeń z płyt drewnopochodnych.
- równa płaszczyzna powierzchni – żadnych wystających elementów złącza i łączników,
- bez spoin i luzów – żadnych widocznych spoin i luzów a przy tym dające się w każdej chwili łatwo ustawić,
- wielokrotnego użycia – połączenie można rozłączyć a złącze zdemontować i użyć ponownie,
- szybkie i wygodne – zapewniają wysoki stopień prefabrykacji na miejscu w zakładzie,
- uniwersalne – do stosowania w połączeniach na styk elementów z drewna i stali,
- wszechstronne – do stosowania w połączeniach na styk elementów z drewna i stali,
- proste w montażu – łatwe i proste pozycjonowanie i ustawianie w nawierconym otworze.
*CLT – Cross Laminated Timber (płyty drewniane z desek klejonych krzyżowo)

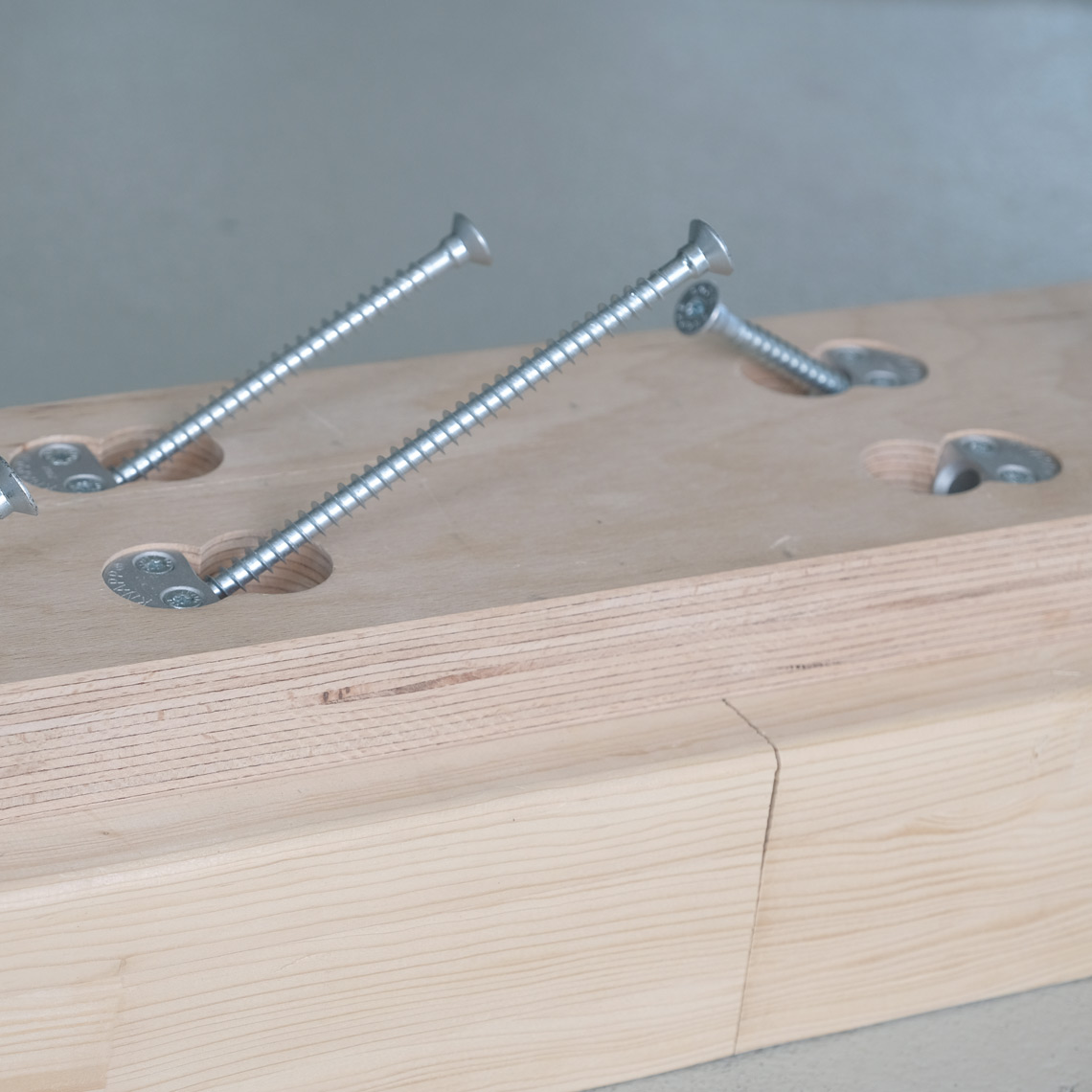

Złącze T-JOINT znajduje zastosowanie w:
- połączeniach ścian na styk i połączeniach ze względu na rozciąganie,

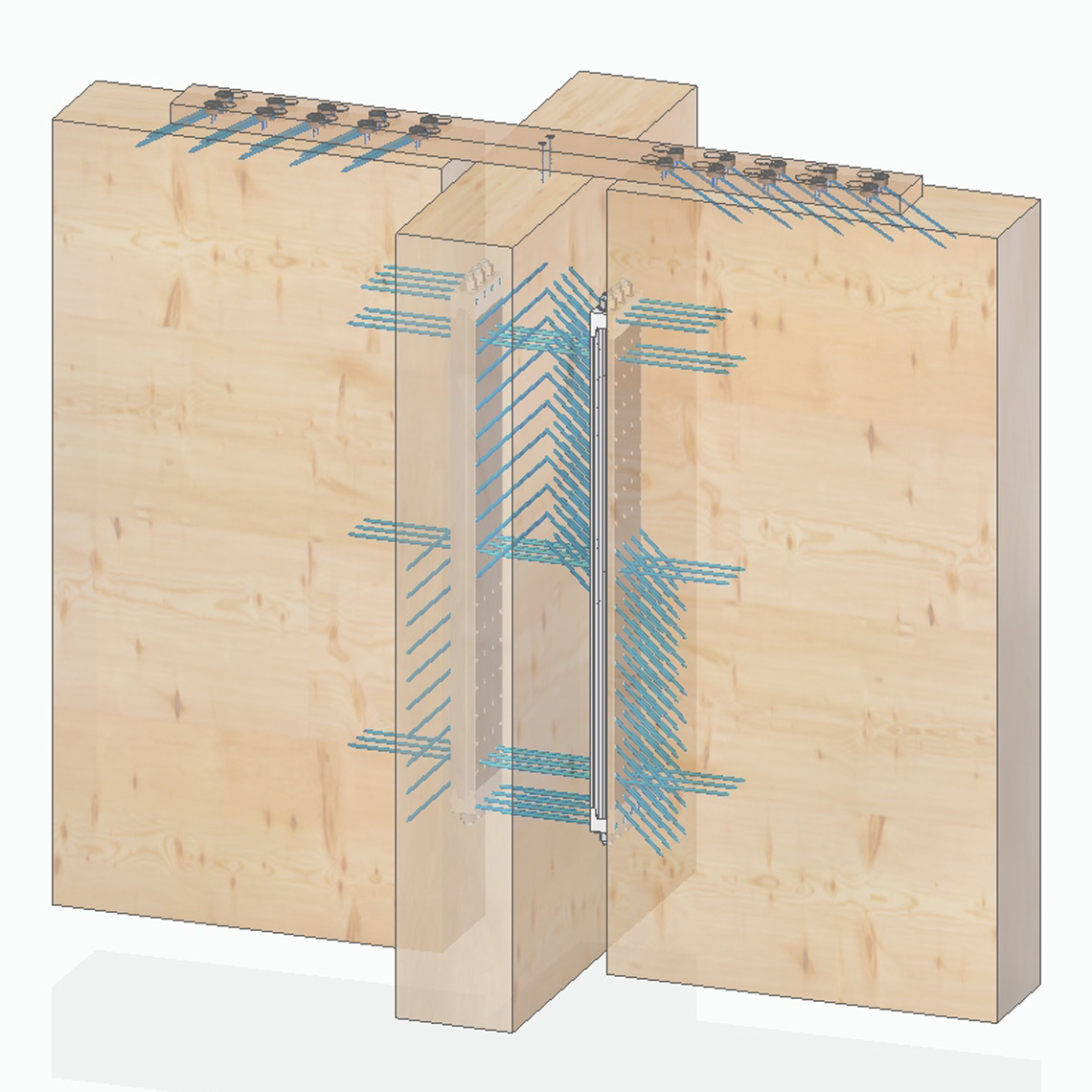

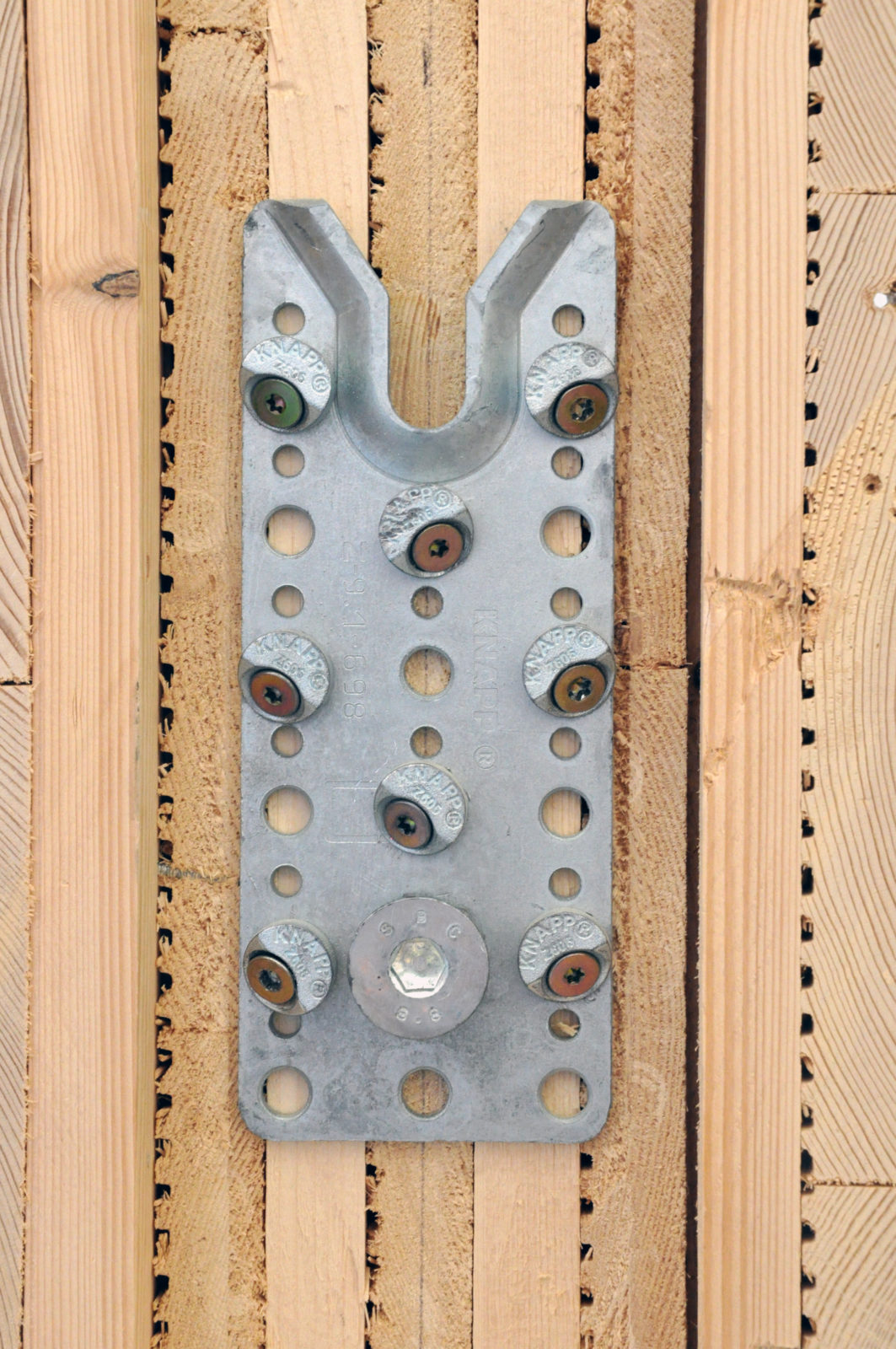

- połączeniach usztywniających w kombinacji z taśmą stalową,
- połączeniach usztywniających wysunięte elementy konstrukcyjne dachu (krokwie w nawisach dachu),
- połączeniach kotwiących ściany konstrukcji słupowej z posadzką,
- połączeniach mocujących wystające elementów zadaszeń z płyt drewnopochodnych.

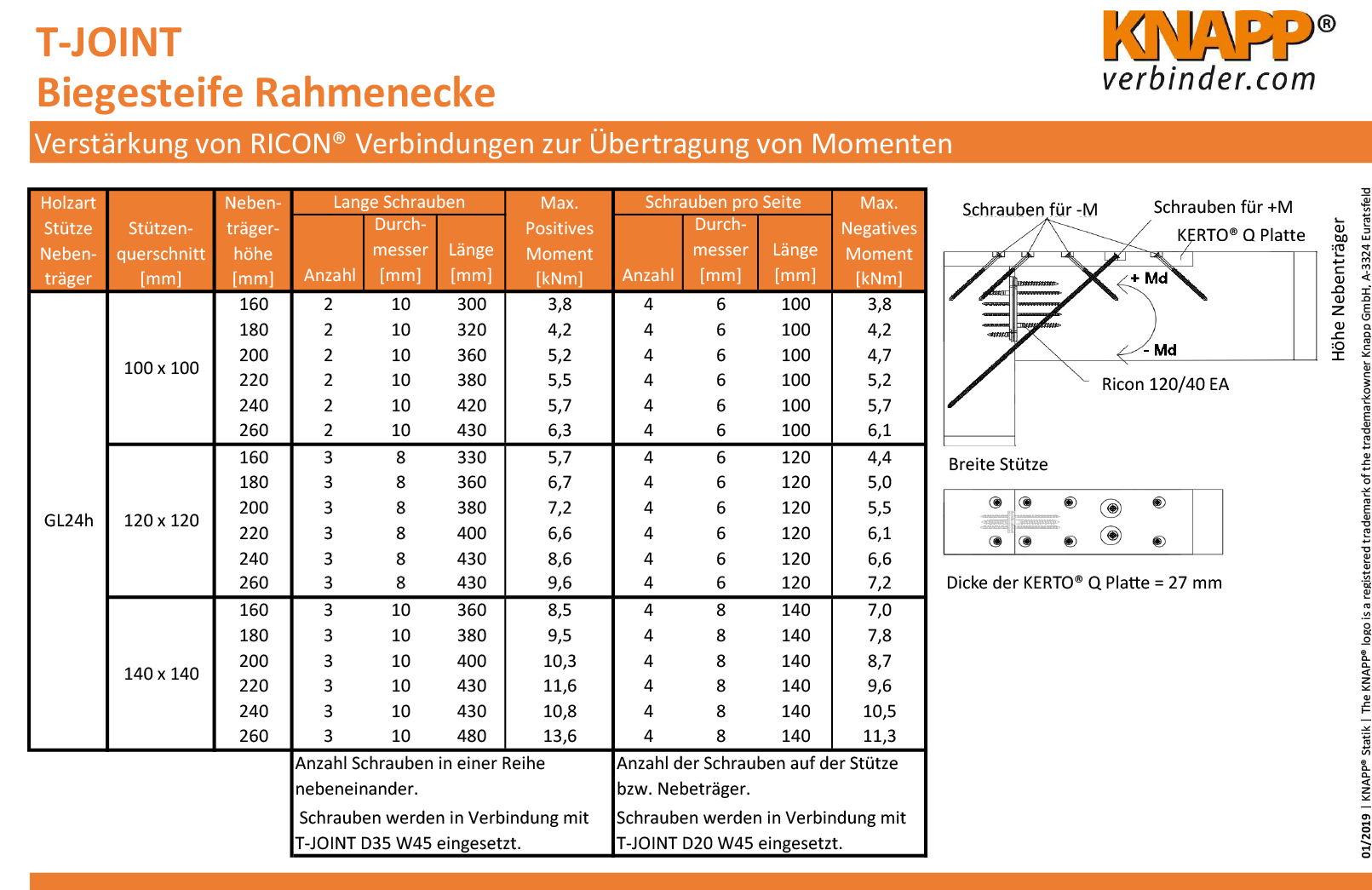

Złącze T-JOINT może być stosowane samodzielnie lub w kombinacji i innymi naszymi złączami takim, jak RICON®, RICON® S, WALCO® V und MEGANT®.

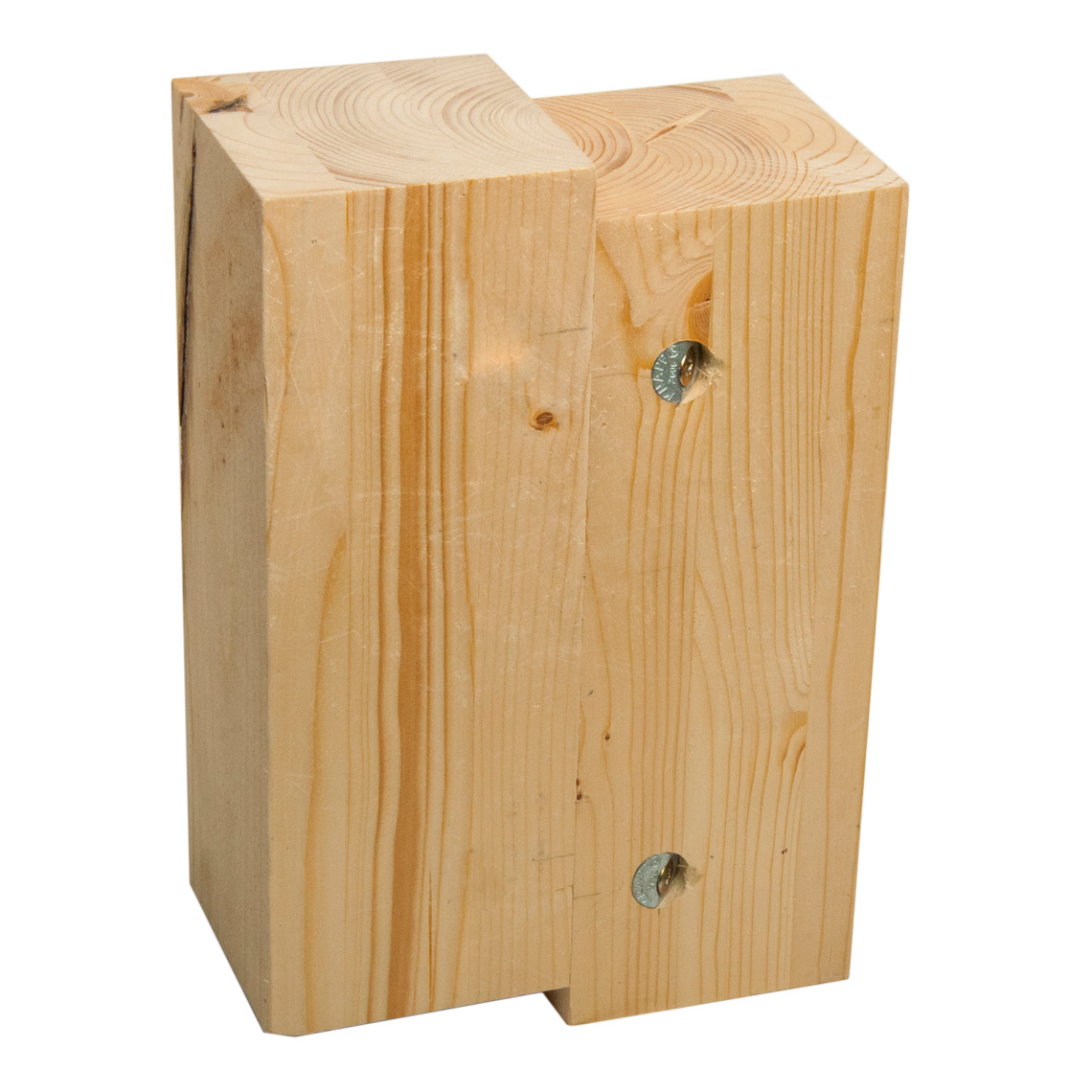

Zastosowane materiały:

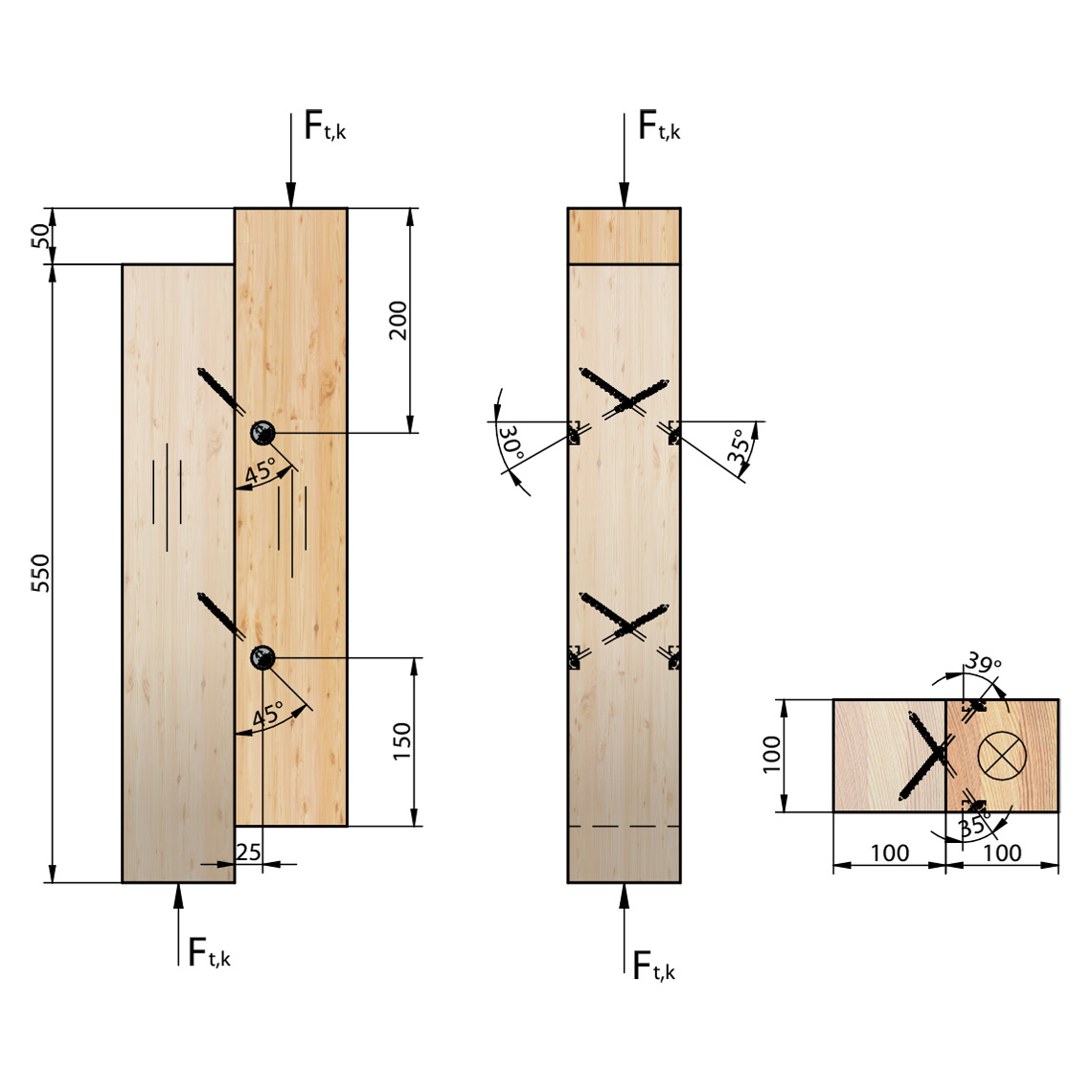

- 2 słupy o wymiarach 100x100x50 mm z drewna klasy GL24h
- 4 złącza T-JOINT 20 przykręcone za pomocą wkrętów z łbem stożkowym SK 6×120/65
Wynik badania
Obciążenie charakterystyczne dla dwóch par złączy T-JOINT 20::
Ft,k = 20,20 kN
