UNO 30 – złącze zaczepowe ze stali szlachetnej

Nr kat.: K120/B

UNO 30 - złącze zaczepowe ze stali szlachetnej. Jako element zaczepowy w drugim elemencie nadają się wkręty w łbem stożkowym SK Ø = 5-6 mm

Cena: tylko dla klientów!

Ilość: 250 sztuk w opakowaniu

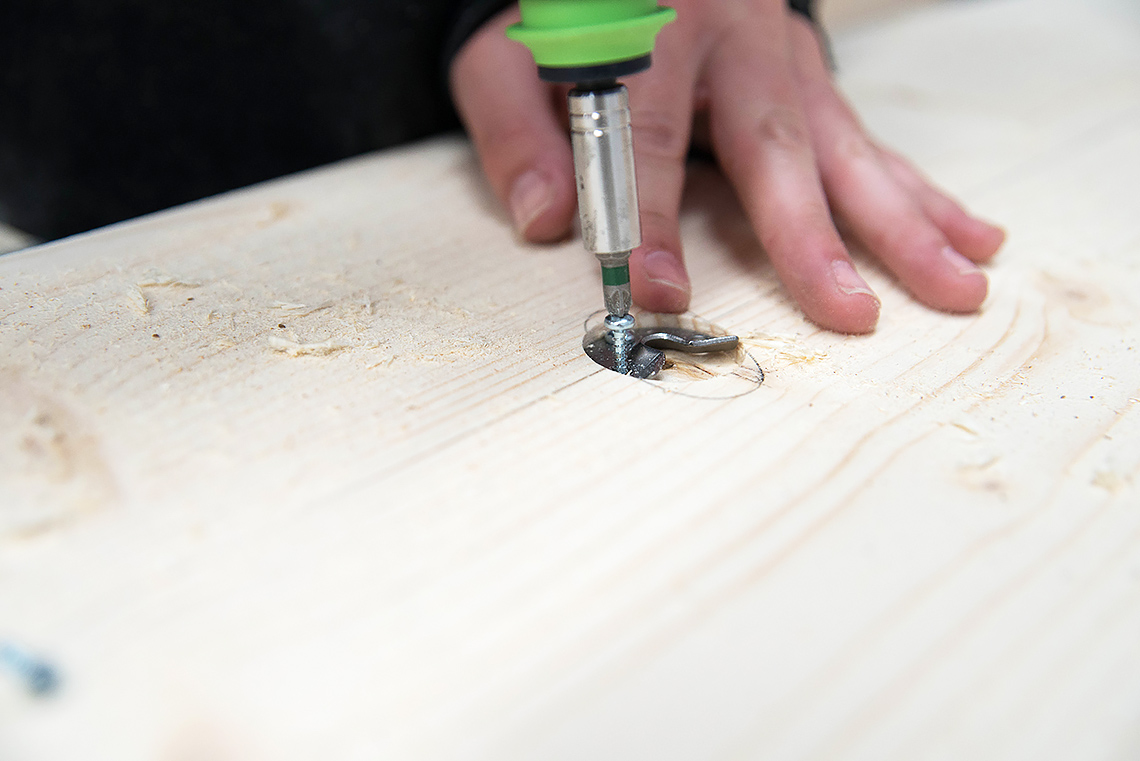

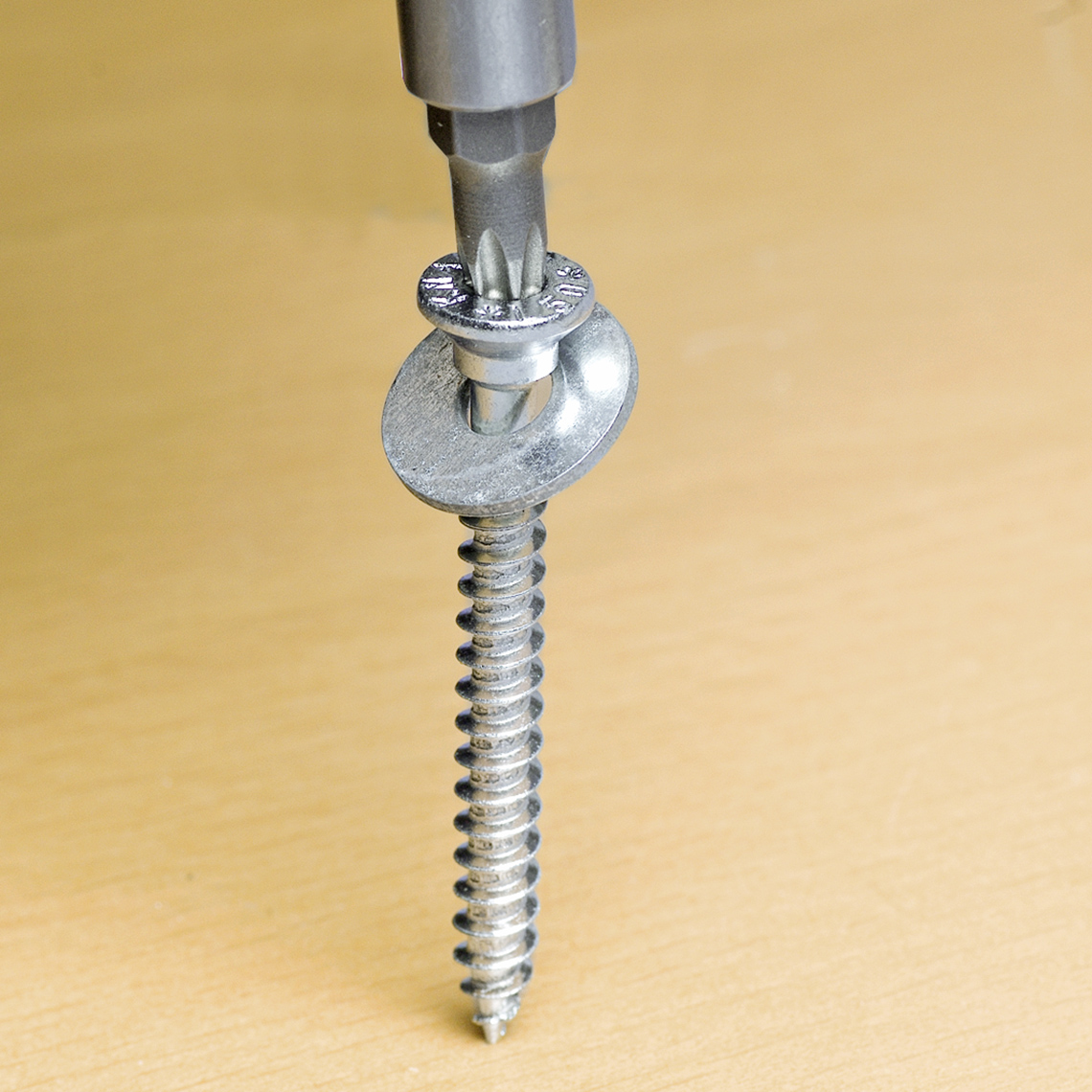

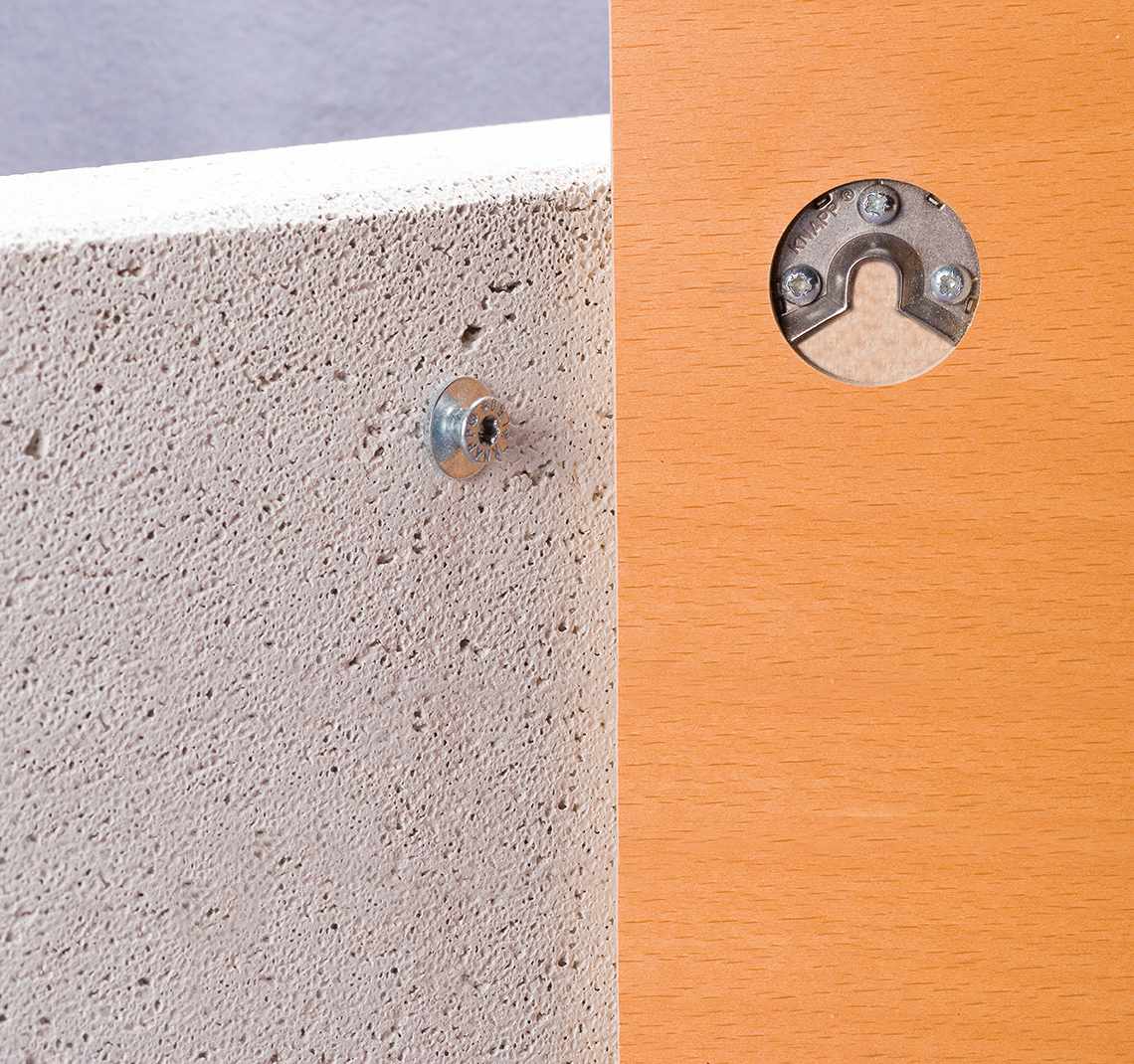

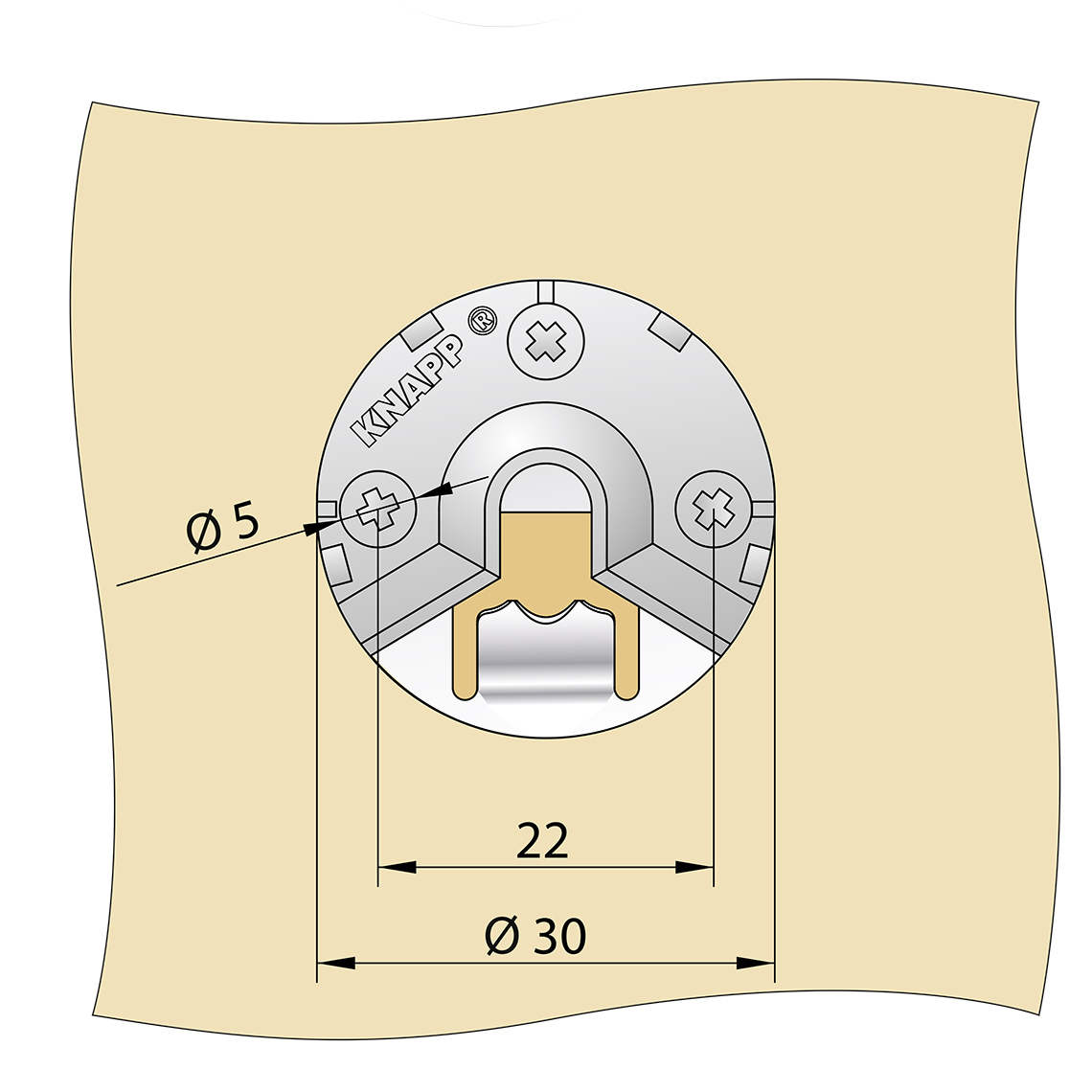

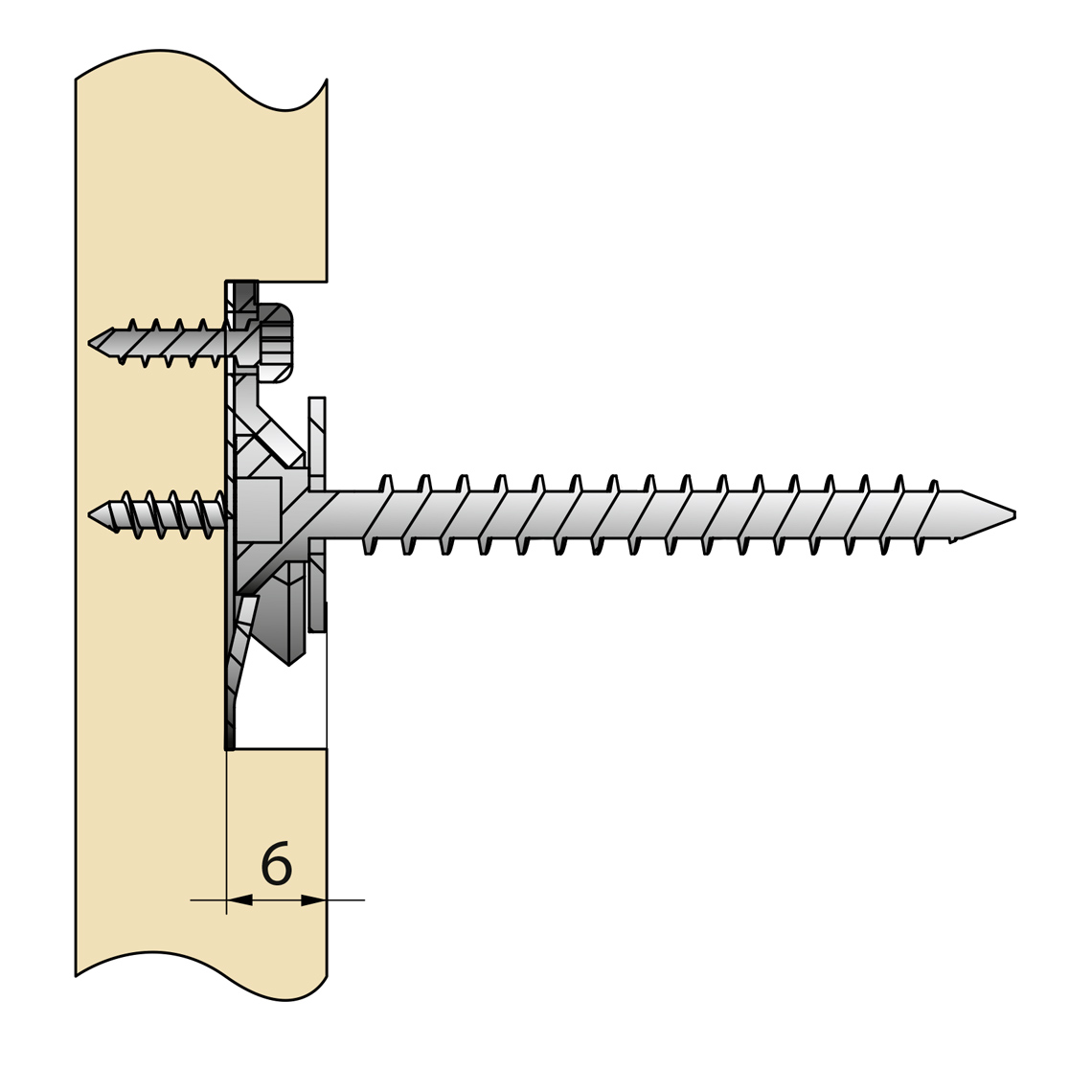

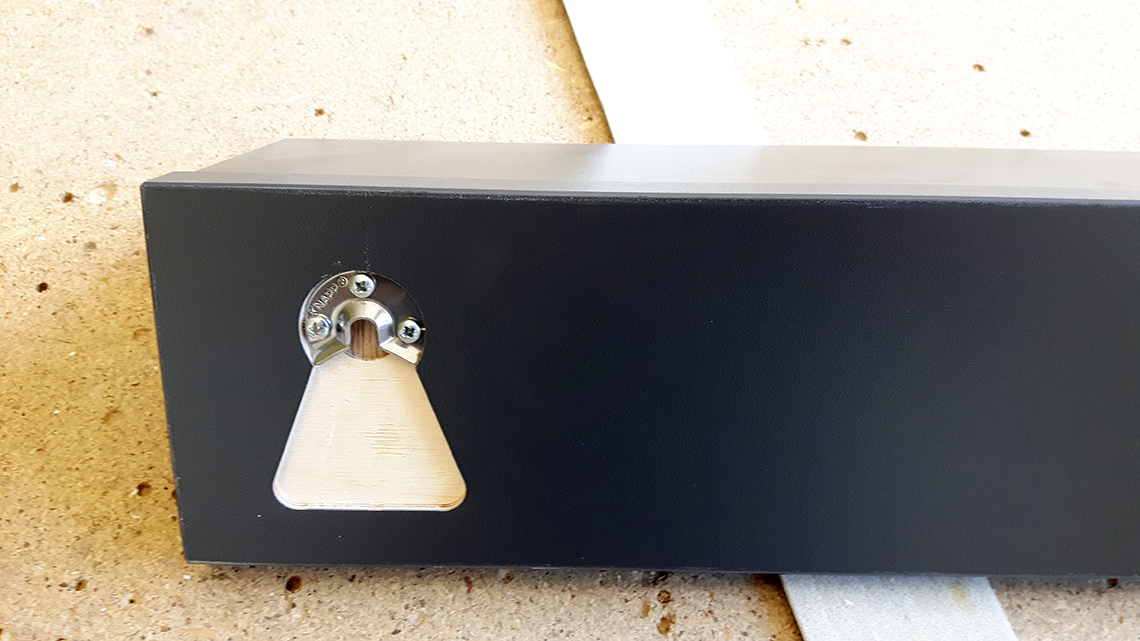

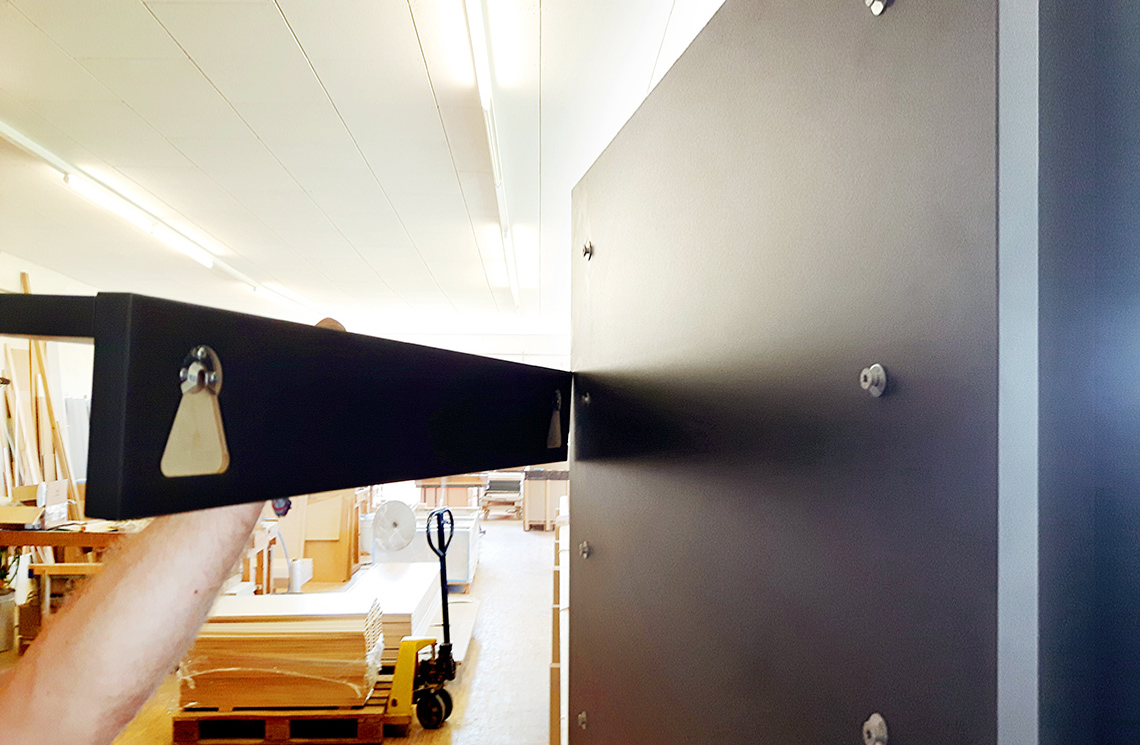

Złącze UNO 30 wykonane jest ze stali szlachetnej i składa się z elementu łącznego o kształcie koła z wycięciem w kształcie litery V i elementu współpracującego w postaci wkrętu z łbem stożkowym SK wraz z podkładką. Dzięki wycięciu w złączu do zawieszania można szybko i dokładnie połączyć (zwiesić) element z wkrętem mocującym. Tym samym oba łączone elementy są połączone z zamknięciem pod wpływem działających sił. Płytka blokująca wykonana ze stali szlachetnej zabezpiecza łączone elementy przed przypadkowym wyczepieniem i rozłączeniem się połączenia. Dzięki okrągłemu kształtowi złącza UNO 30 wykonanie gniazda do jego zamocowania w elemencie, przez proste i szybkie wiercenie o średnicy 30 mm lub przez frezowanie wpustu o średnicy 30 mm, nie stanowi wielkiego nakładu pracy. Precyzyjnego określenie wysokości położenie i dokładną pozycję przykręcenia wkrętu mocującego w drugim elemencie można dokonać za pomocą podkładki. Tak wykonane prace wstępne zapewniają szybki, pewny i czysty montaż elementów na miejscu u klienta. Złącze UNO 30 przystosowane jest do stosowania z wkrętami mocującymi o długości od 5 do 6 mm dzięki czemu nadaje się do różnych zastosowań.

proste – wystarczy przykręcić do elementów i połączyć przez zawieszenie,
niewidoczne – nie są widoczne między łączonymi elementami,
samonapinające – do połączenie nie potrzeba żadnych narzędzi,
praktyczne – po połączeniu, elementy można od razu obciążać (użytkować),
szybkie – można przykręcać je standardowymi wkrętami,
bezpieczne – zabezpieczone przez rozłączeniem za pomocą płytki blokującej ze stali szlachetnej,
elastyczne – niewielka głębokość wiercenia tylko 7 mm,
bezpieczne – długość odcinka zawieszania to 15 mm,
solidne – wytrzymałe na działanie sił tnących (Fo) do około 150 kg (1,5 kN).

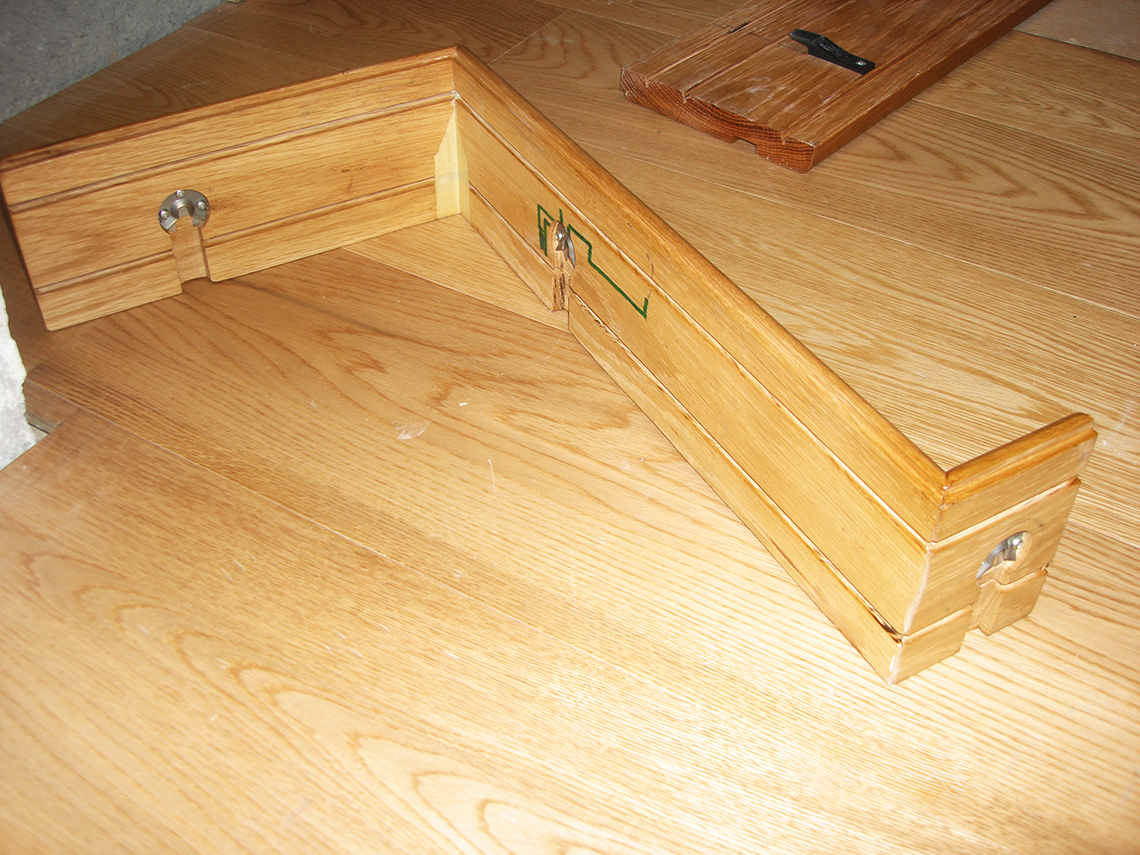

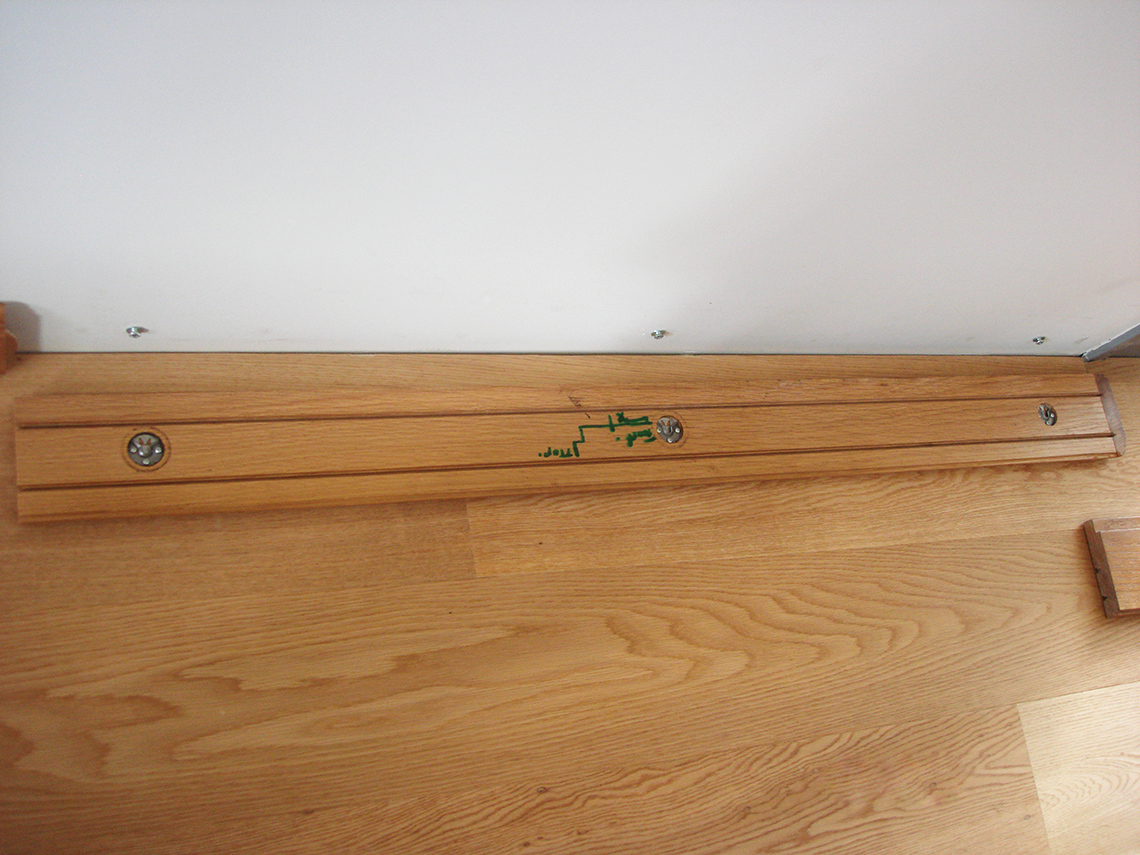

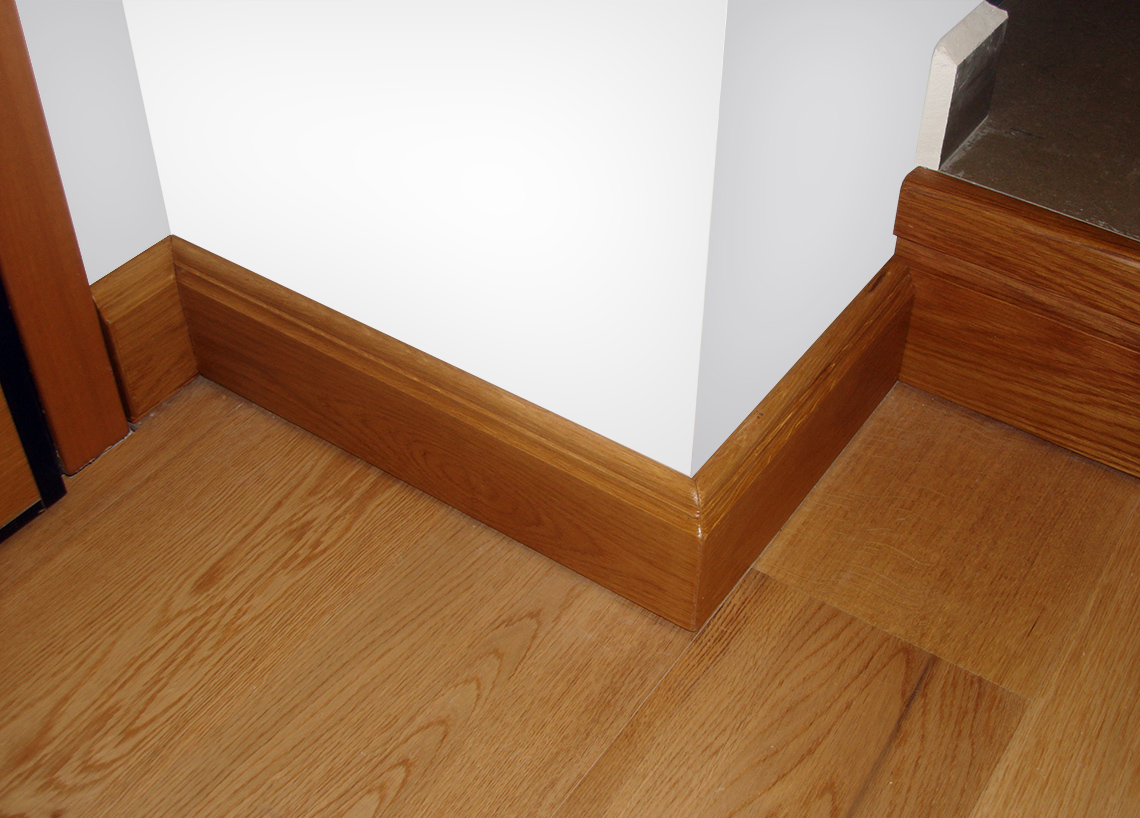

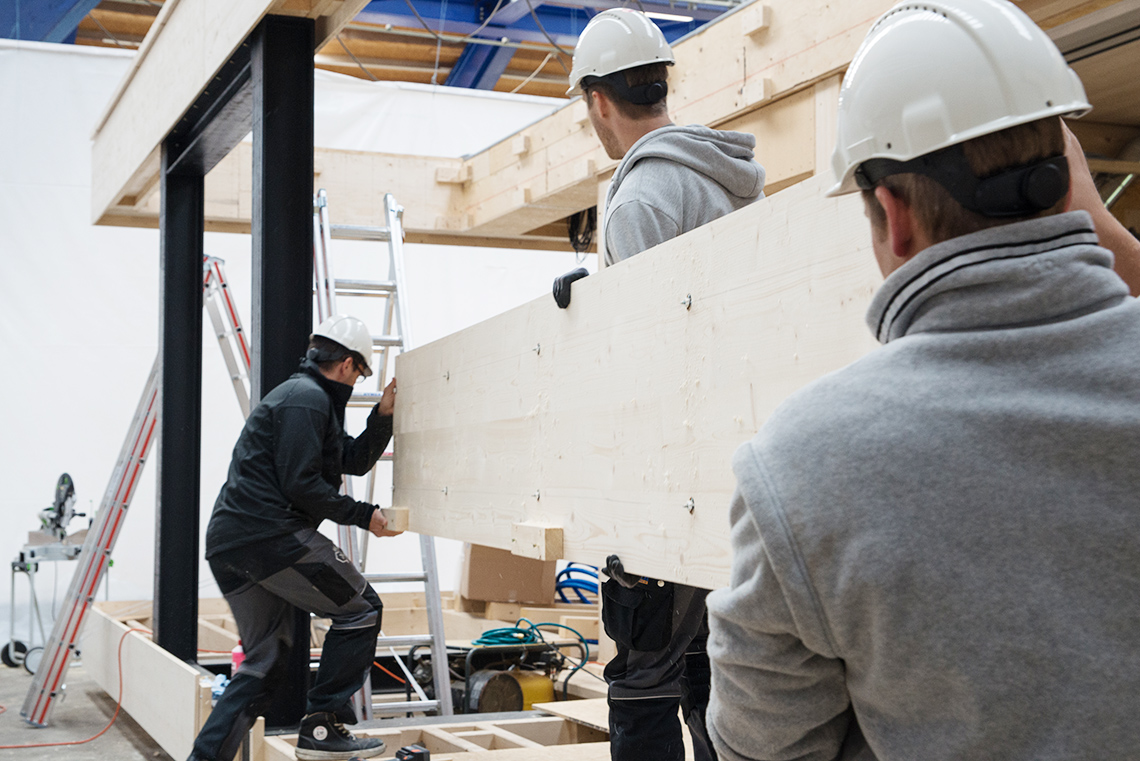

Złącze UNO 30 stosowane razem z płytką blokującą ze stali szlachetnej znajduje zastosowanie podczas montażu paneli ściennych, listew przypodłogowych i poręczy schodów. Jest ono stosowane jako uniwersalne złącze do zawieszania. Dzięki zastosowaniu płytki blokującej możliwe jest podniesienie tolerancji powierzchni zewnętrznej między warstwą spodnią a panelami jak również względem listwami przypodłogowymi. Nie ma prawie żadnych granic na pomysły praktycznego zastosowania i użytkowania złączy.

Wskazówka

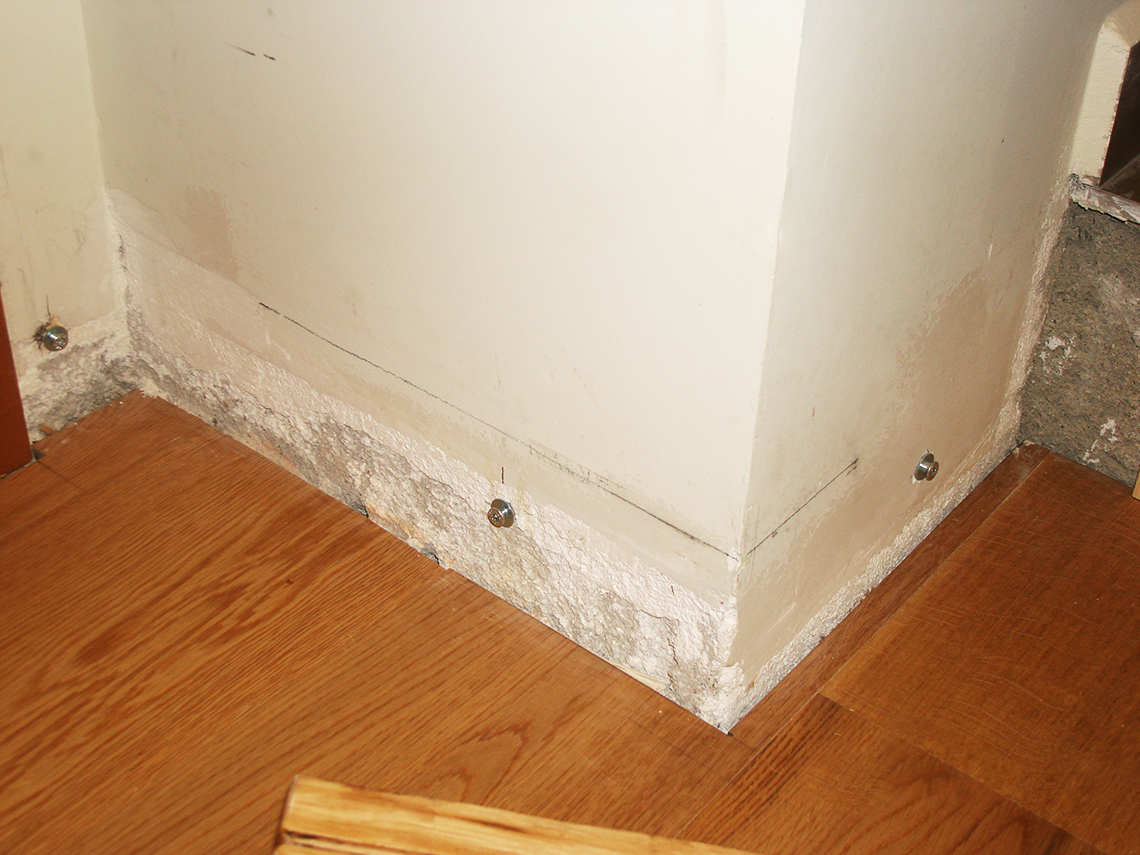

Złącze UNO 30 używane jest jako klasyczne złącze do drewna. Złącza można mocować za pomocą powszechnie dostępnych w handlu wkrętów i kołków rozporowych dzięki czemu możliwe jest mocowanie złączy do ścian murowanych, betonowych, suchych (gipsowo-kartonowych, z płyt OSB) i innych materiałów. W przypadku mocowania złączy do podłoży murowanych, betonowych i gipsowo-kartonowych, średnica podkładki powinna mieć średnicę do 25 mm.

Materiał

Stal szlachetna

Powłoka

Brak

Rodzaj złącza

Złącze zawieszkowe, zaczepowe

Mocowanie

Mocowanie za pomocą wkrętów z łbem płaskim PH o średnicy Ø = 3 mm, głębokość wpuszczenia tylko 7 mm

Zalety

Ukryte, samozaciskowe, blokowane złącze o średnicy wiercenie wpustu tylko 30 mm

Technologia

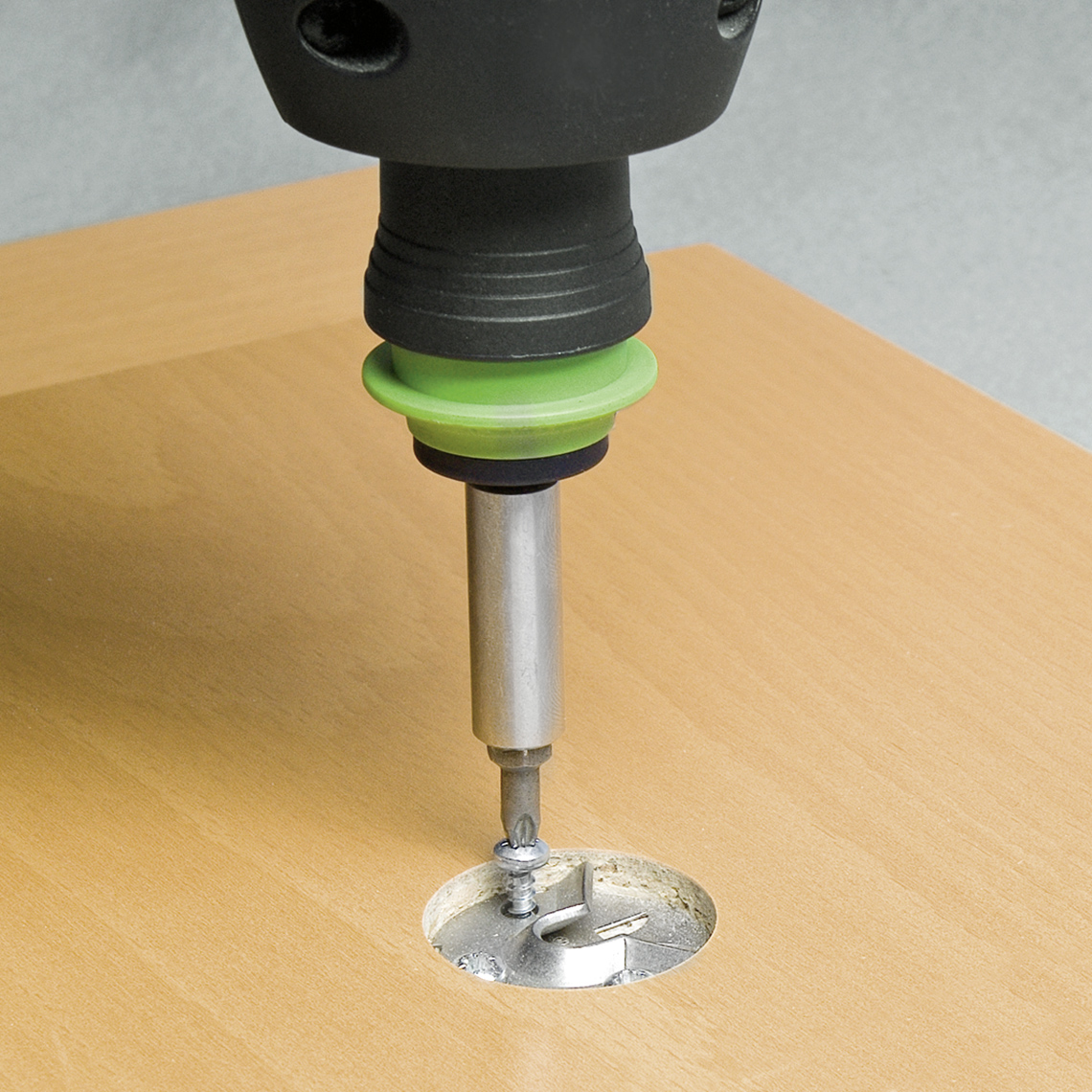

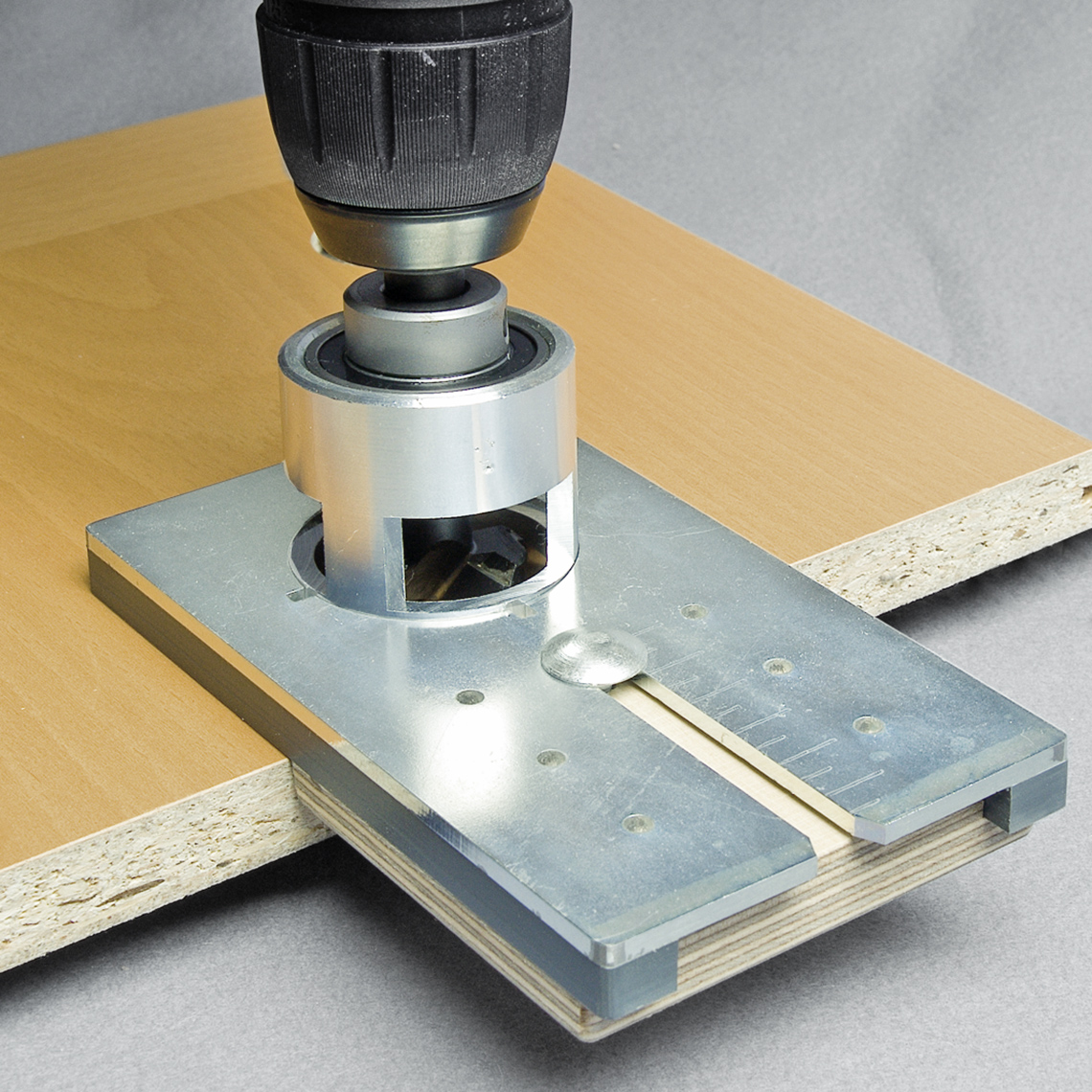

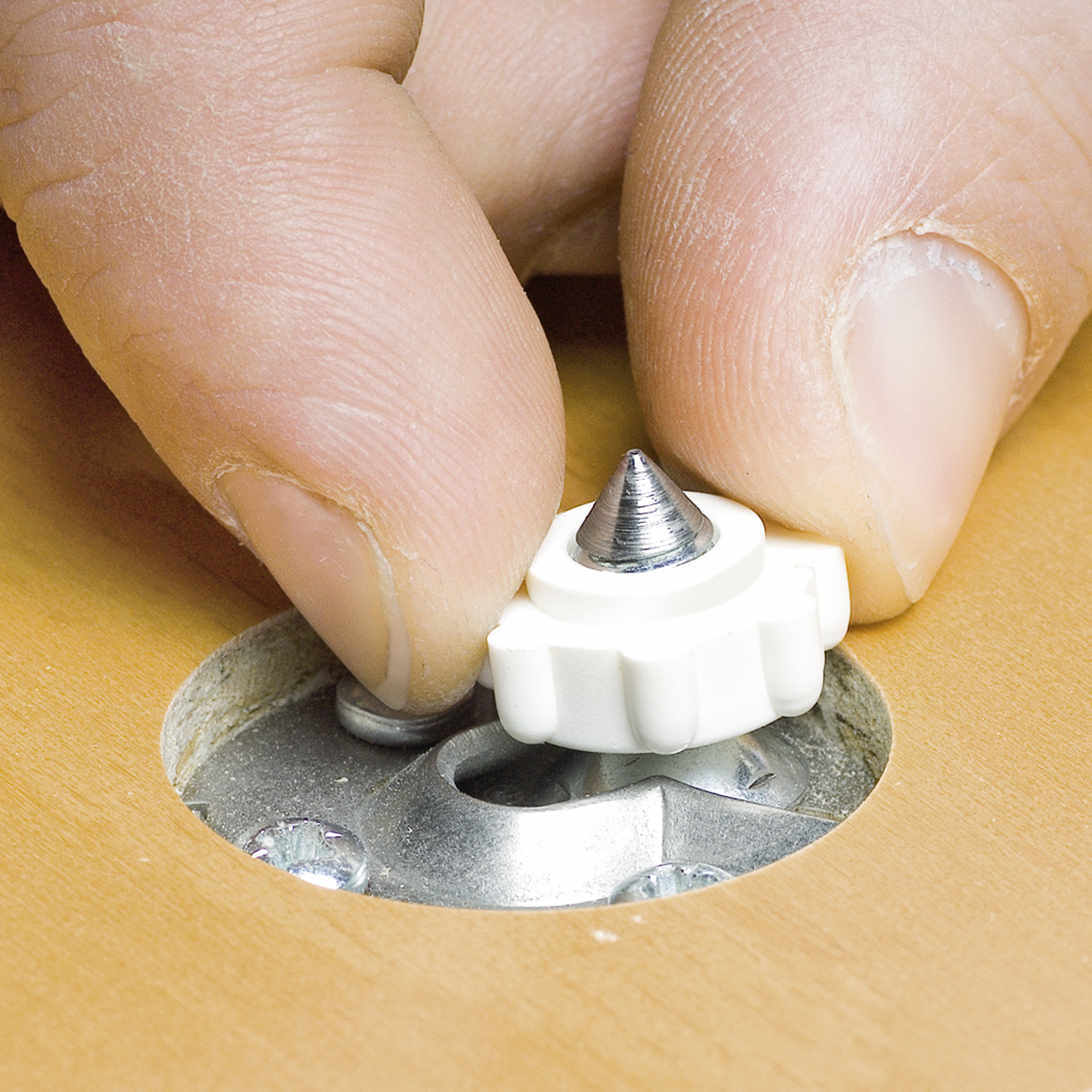

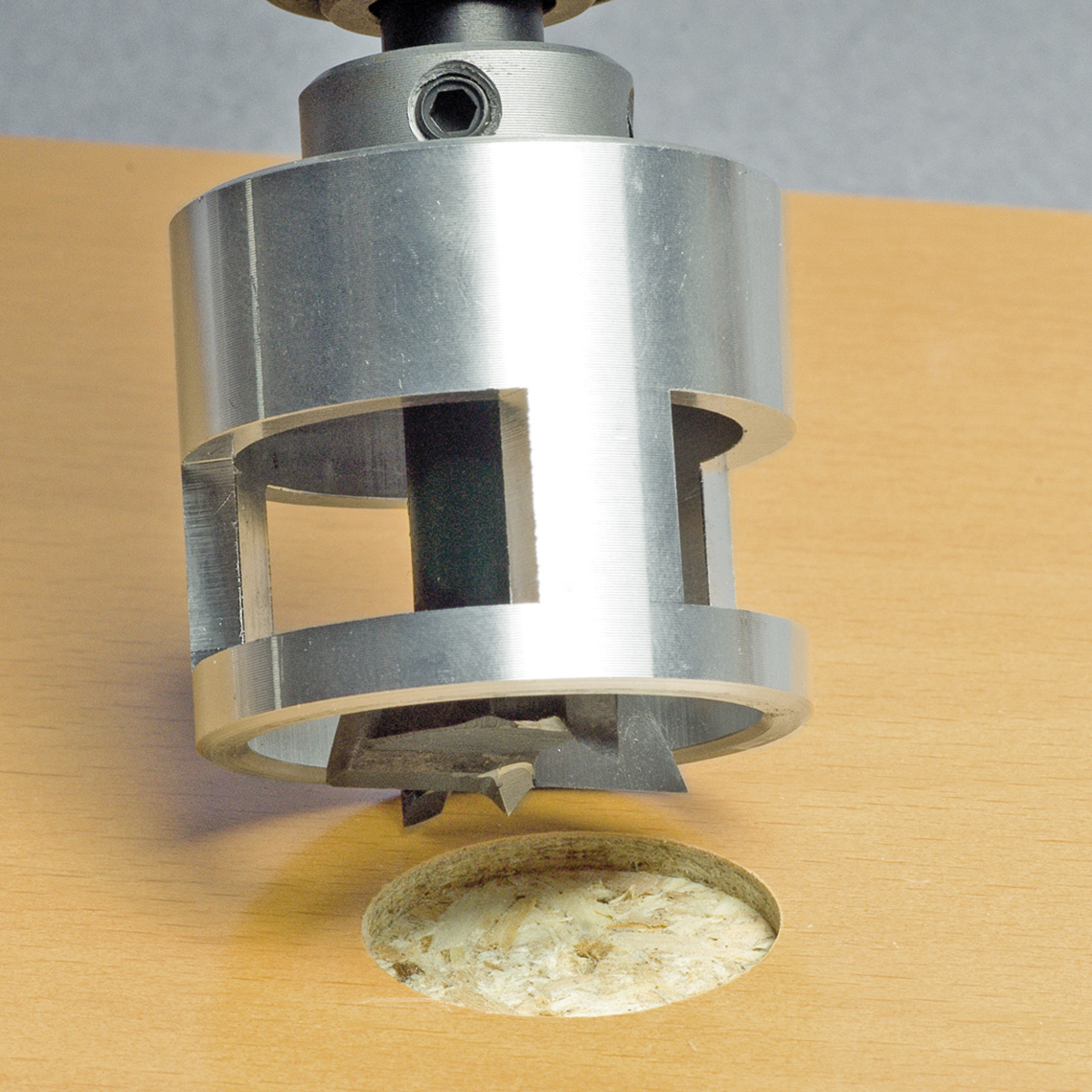

Wiercenie za pomocą wiertła z ostrzami z węglików spiekanych Ø = 30 mm z regulowanym środkowym kolcem pozycjonującym i ogranicznikiem głębokości i szablon wiertarski, przeciwległe położenie zaznaczyć za pomocą punktaka, nawiercić i przykręcić

Rodzaje materiałów

Wszystkie rodzaje drewna, materiałów drewnopochodnych i tworzywa sztuczne

Zastosowanie

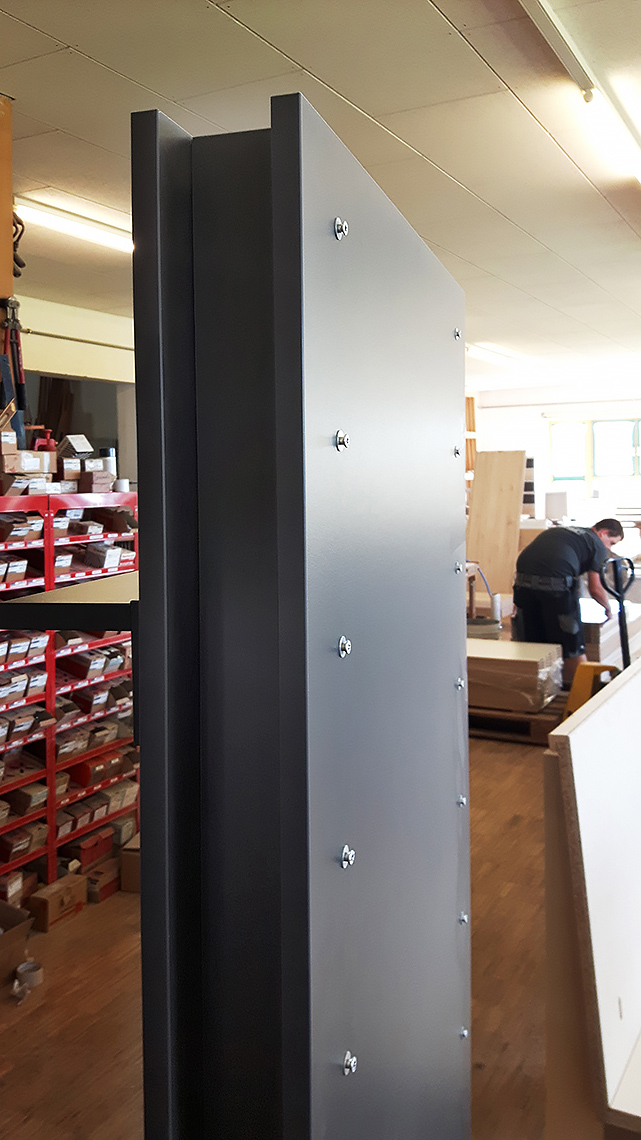

Do elewacji, boazerii i okładzin wykończeniowych, nakładek ściennych i do mocowanie poręczy schodów (z lub bez płytki blokującej)

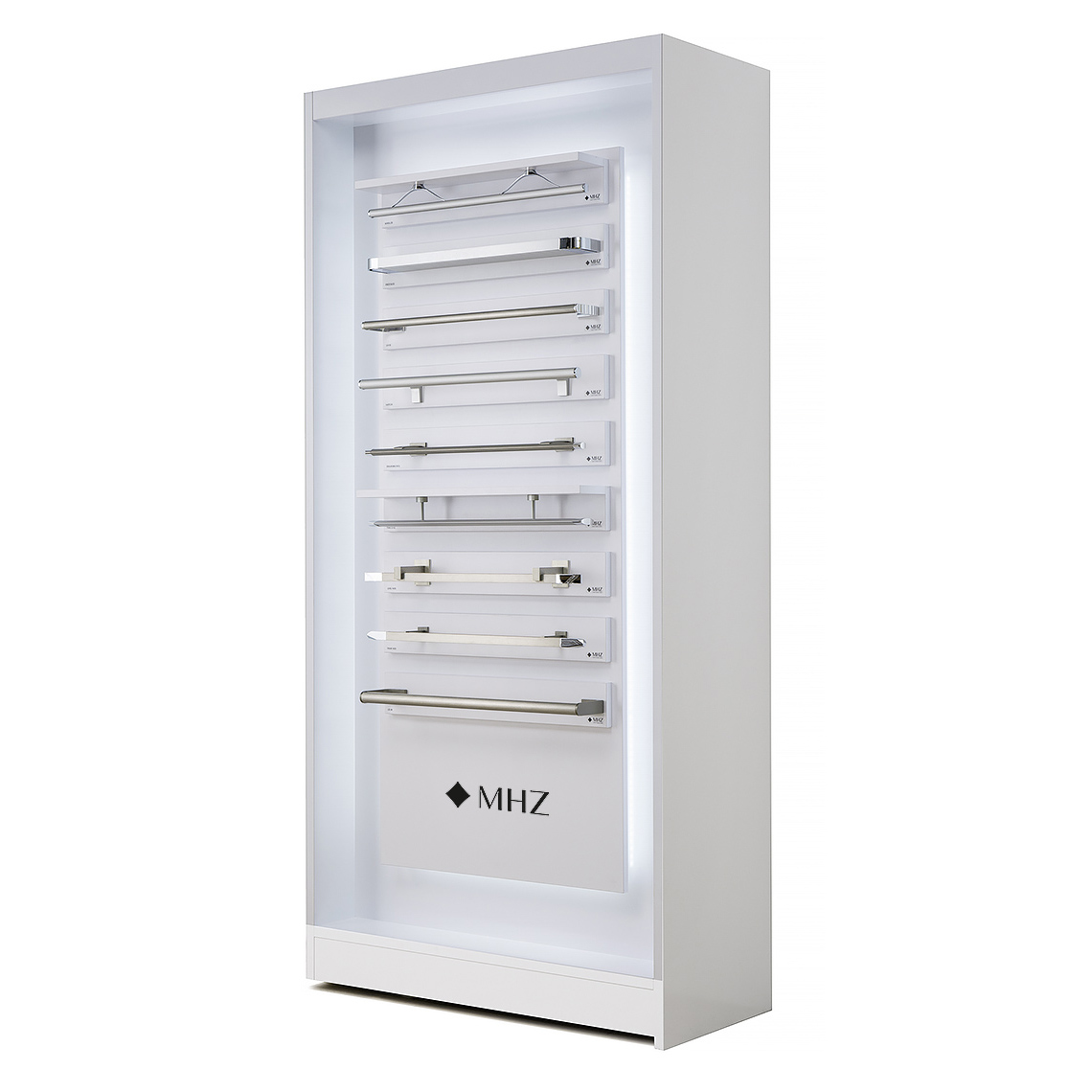

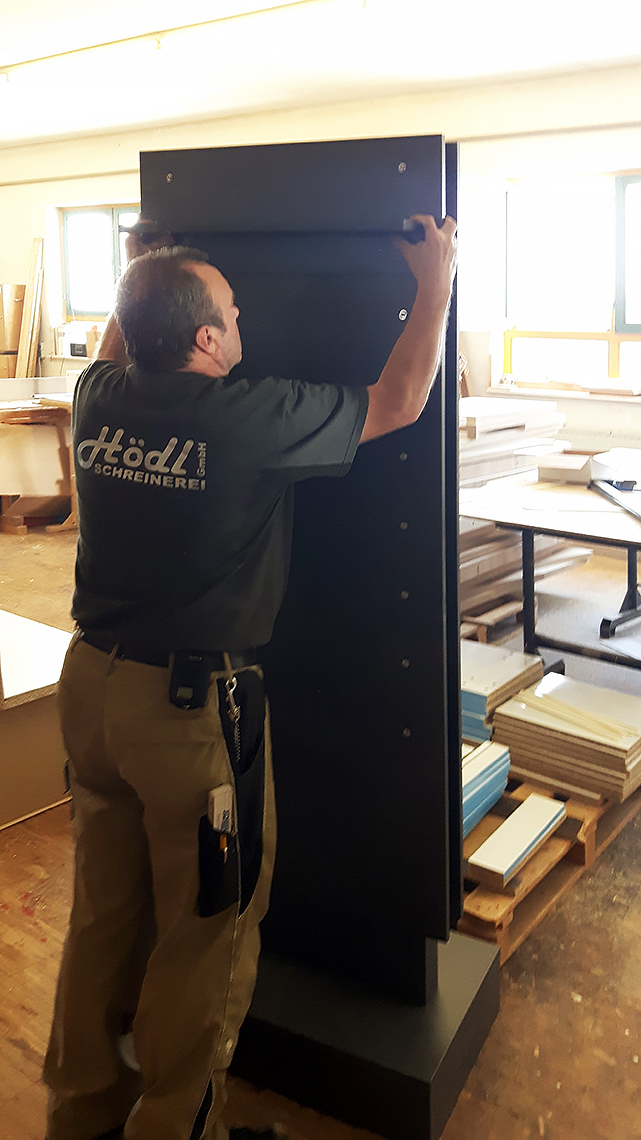

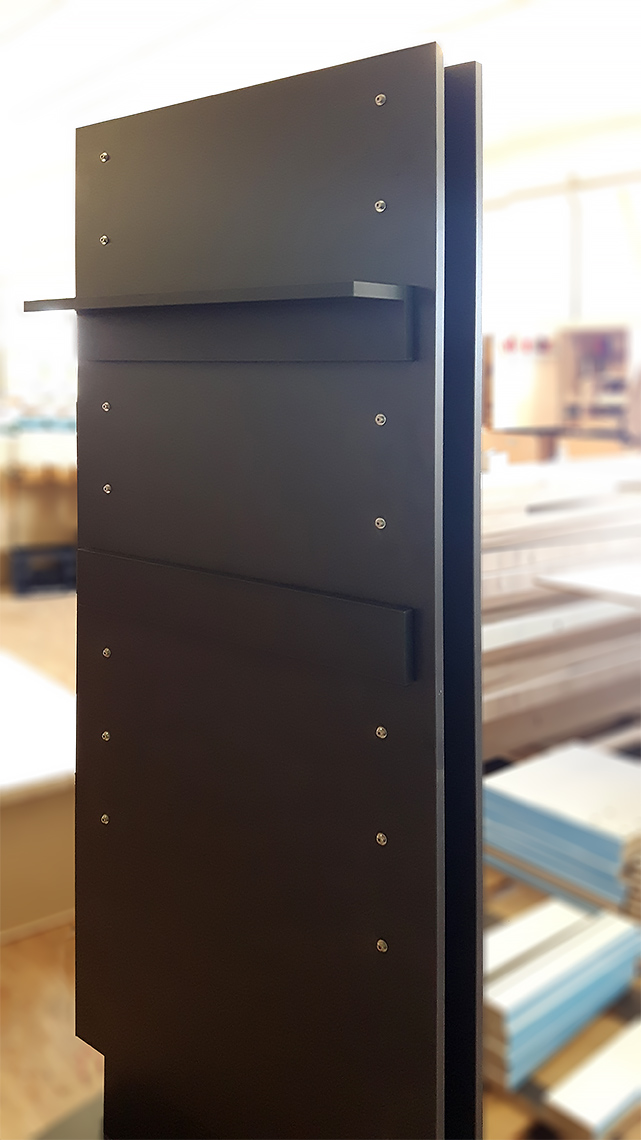

Wyposażenie sklepów
