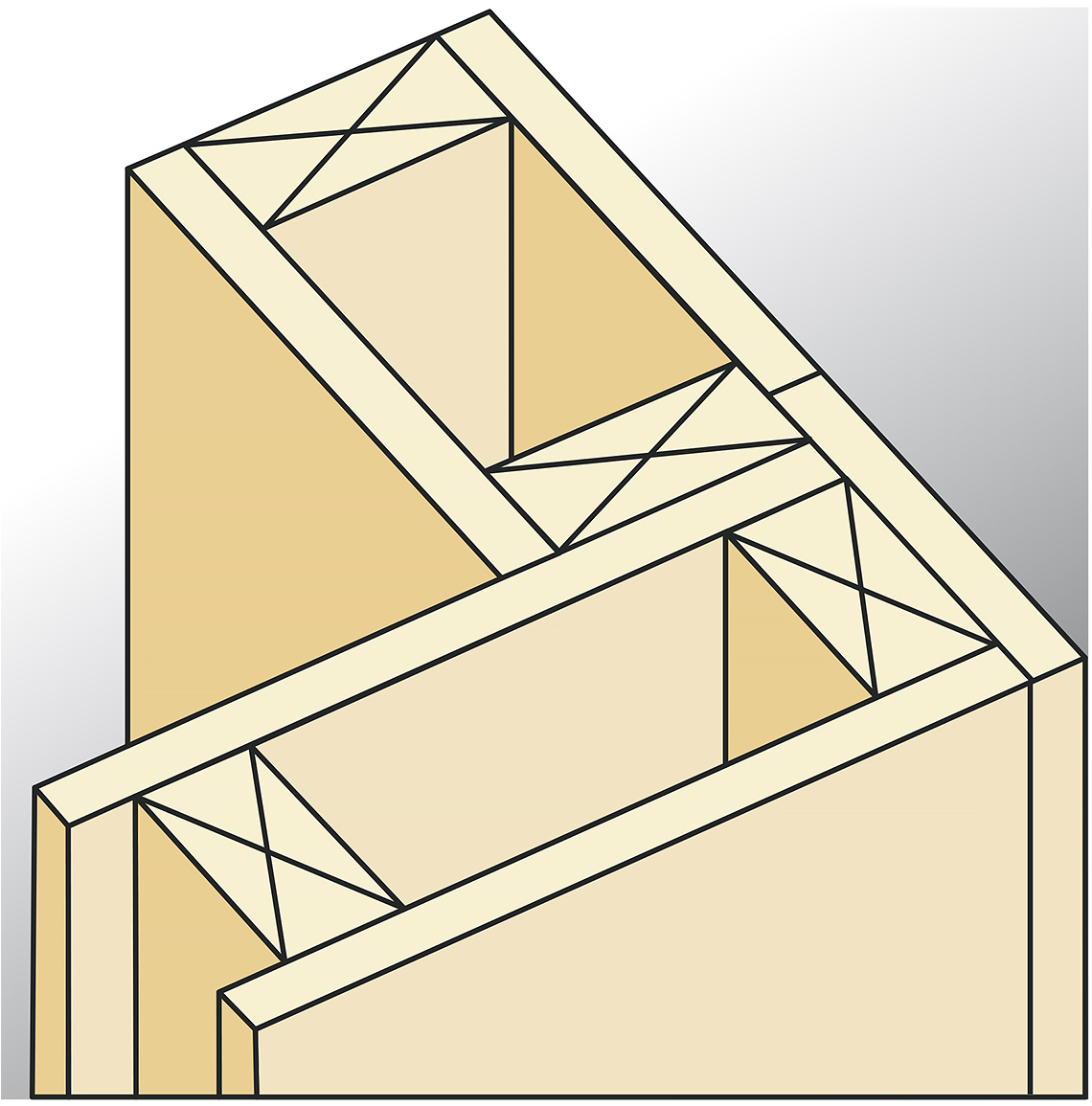

WALCO® V – Złącza do ścian w konstrukcji ramowej o obciążeniu do 16 kN*

Zalety systemu:

• uniwersalne połączenia ze wszystkimi rodzajami drewna, stali i żelbetu,
• nadają do stosowanie z elementami drewnianymi o szerokości już od 80 mm,
• nie wymagają żadnego frezowania dla płytek o grubości 13/15 mm,
• zapewniają szybki i precyzyjny montaż na budowie – przygotowane wcześniej ściany będą już tylko łączone bez żadnych przykręcania,
• zapewniają łatwe wprowadzenie wkręta trzymającego dzięki przestronnie uformowanemu wycięciu prowadzącemu (System V),
• wkręty kołnierzowe i trzpienie kołnierzowe przykręcane są bezpośrednio do elementu za pomocą lub bez pomocy warstwy pośredniej,
• umożliwiają wstawienie i połączenie ściany zamykającej a dopiero późniejsze wstawianie i łączenie ścian pośrednich i działowych,
• dają możliwość ustawiania dystansu (luzu) np. pod uszczelnienia i ponowne dopasowanie ustawień tolerancji całej konstrukcji,
• zapewniają stabilność konstrukcji już od połączenia pierwszych ścian w narożniku.

*KS = wkręt kołnierzowy, VK = przykręcany trzpień kołnierzowy, EH = nastawny wkręt trzymający, GH = sprężysty wkręt trzymający

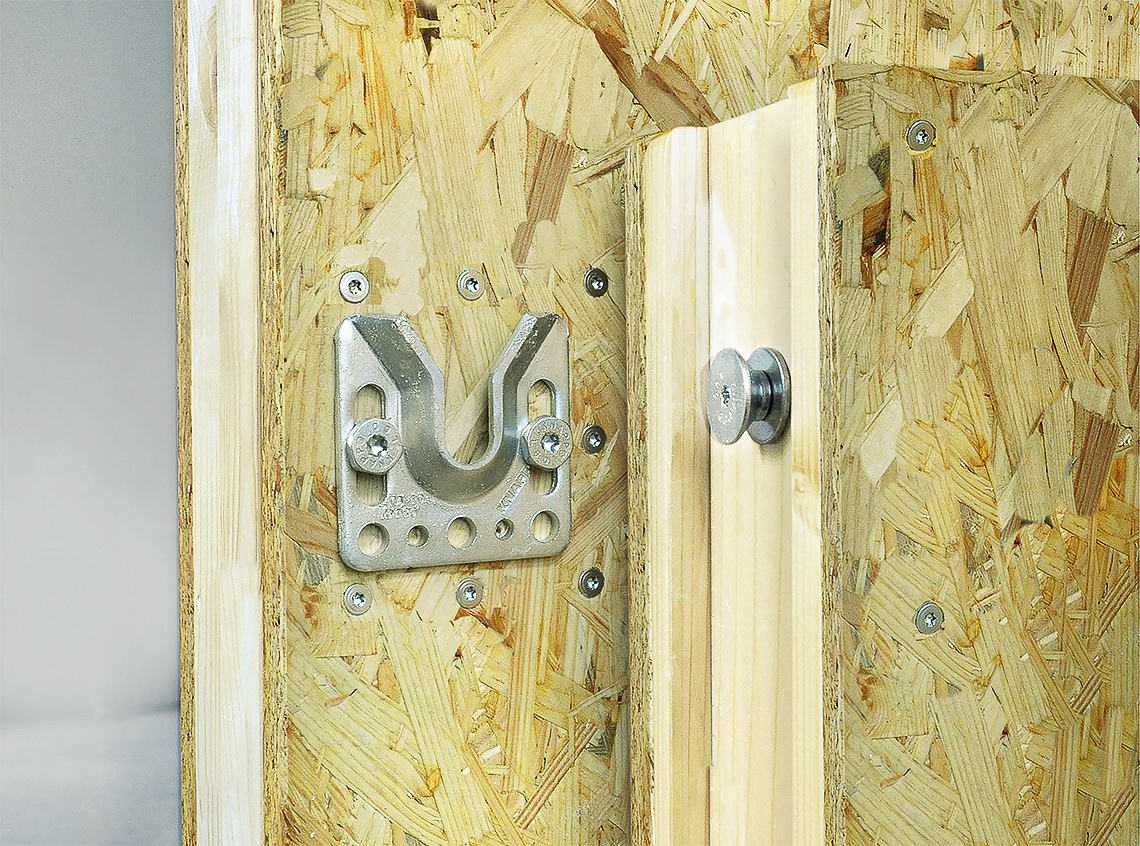

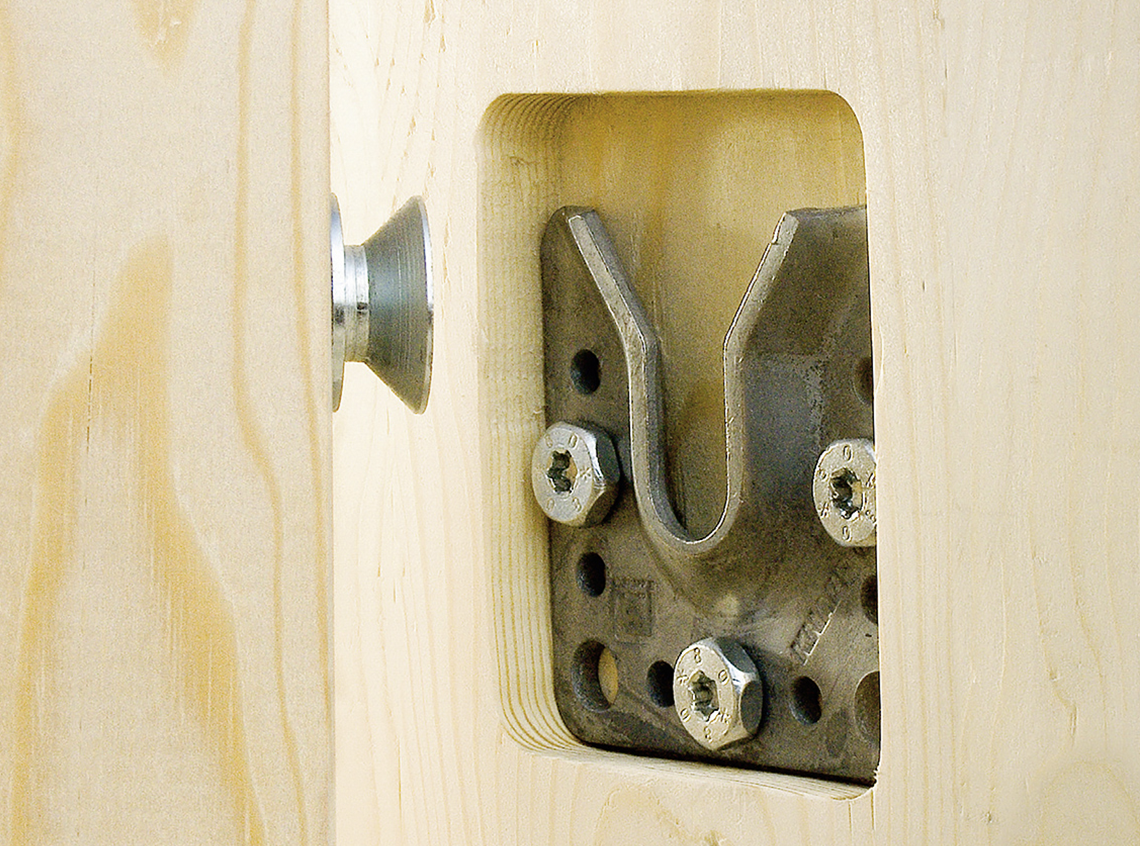

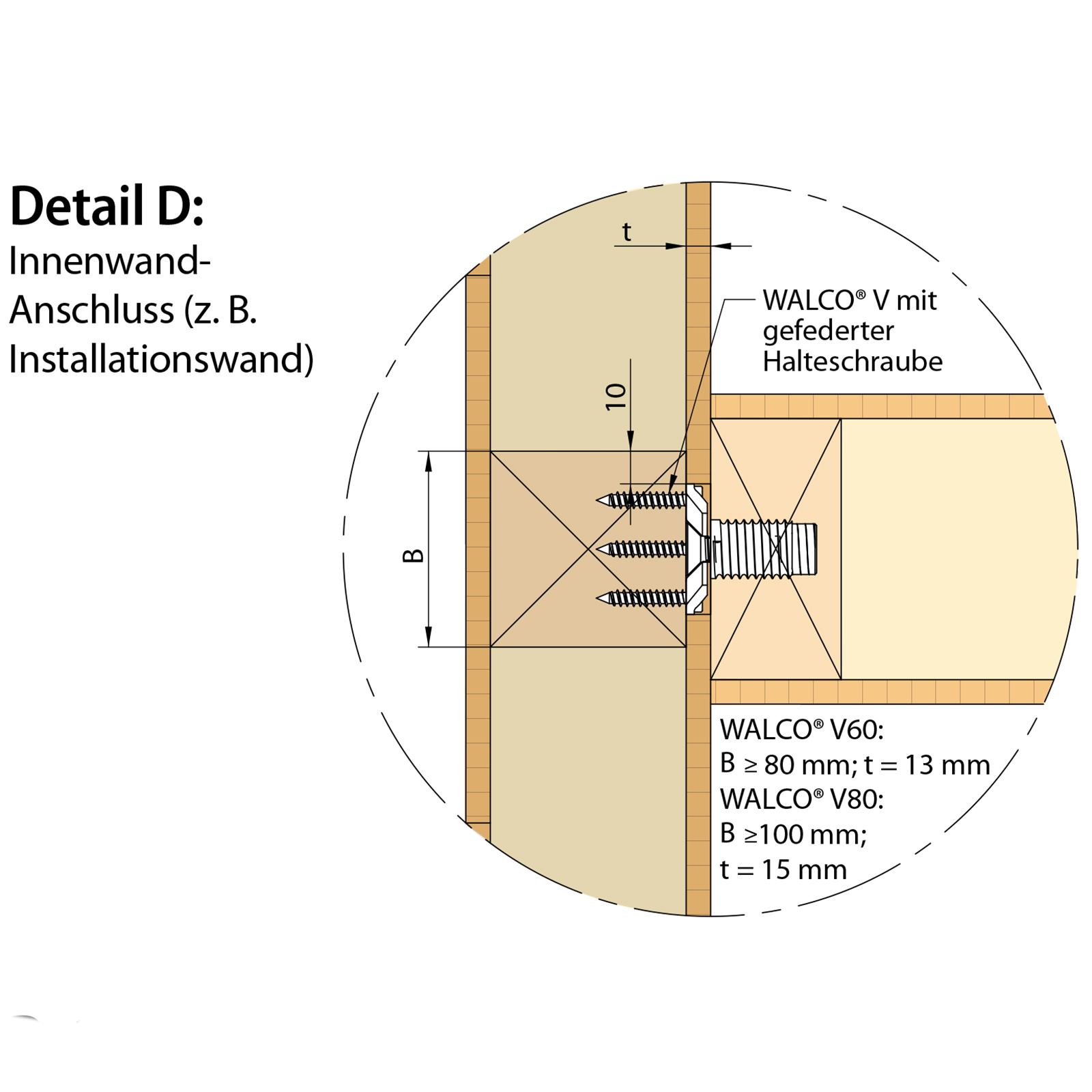

Złącze WALCO® V z podłużnym otworkiem do łączenia ścian drewnianych

Złącze do ścian WALCO® V z podłużnym otworkiem firmy KNAPP® znajduje zastosowanie do stabilnego i niewidocznego łączenia prefabrykowanych elementów ścian wykonanych z drewna lub ścian i belek głównych wykonanych płyt CLT*. Za pomocą złączy WALCO® V można wykonać połączenie elementów drewnianych do innych elementów drewnianych jak również do elementów stalowych i betonowych (żelbetowych).

Tak samo jak sprawdzone złącza do ścian firmy KNAPP®, stworzony kolejny wariant złącza WALCO® V z podłużnym otworkiem umożliwia przejmowanie obciążeń prostopadłych do kierunku wsuwania (obciążenie wiatrem) jak również sił rozciągających i do tego może być montowany na warstwach pośrednich przenoszących obciążenia. Zapewnia szybki i precyzyjny montaż przy zachowaniu wysokiego stopnia bezpieczeństwa bezpośrednio na budowie. Nowy wariant złącza do ścian został zaprojektowany z myślą o jeszcze łatwiejszym montażu. Element złącza wystarczy zamocować za pomocą tylko dwóch wkrętów i może niwelować tolerancję położenia do +/- 15 mm na wysokości i +/- 2 mm na szerokości.

Nowe warianty złącza WALCO® V z podłużnym otworkiem dostępne są w dwóch odmianach: ze śrubą kołnierzową (KS) ze zintegrowaną płytką podstawy oraz z przykręcaną śrubą kołnierzową (VK) i wkrętem z łbem wpuszczanym z samowiercącą końcówką.

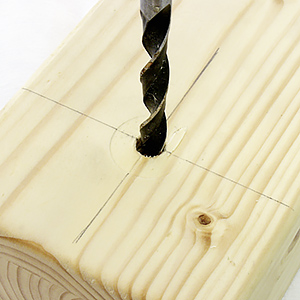

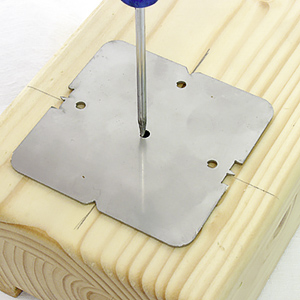

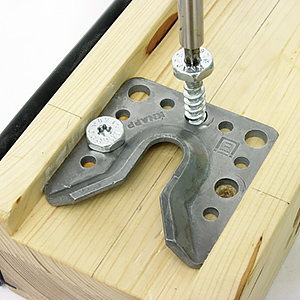

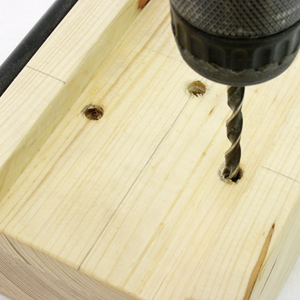

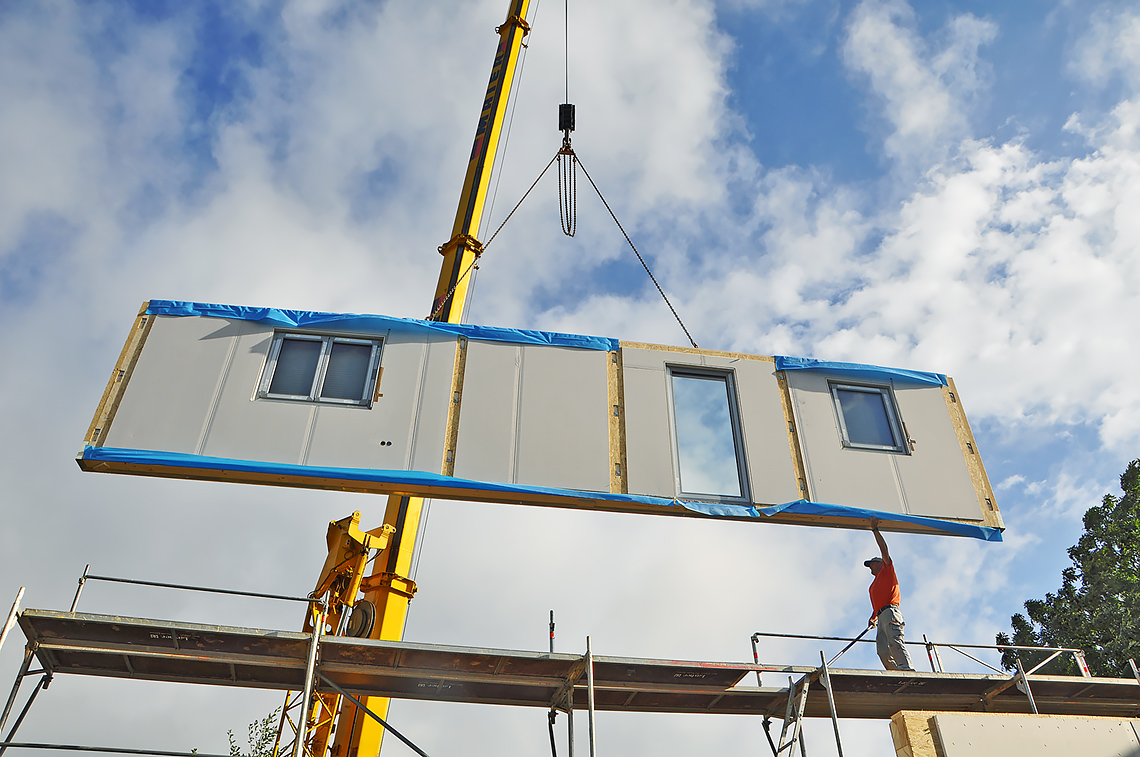

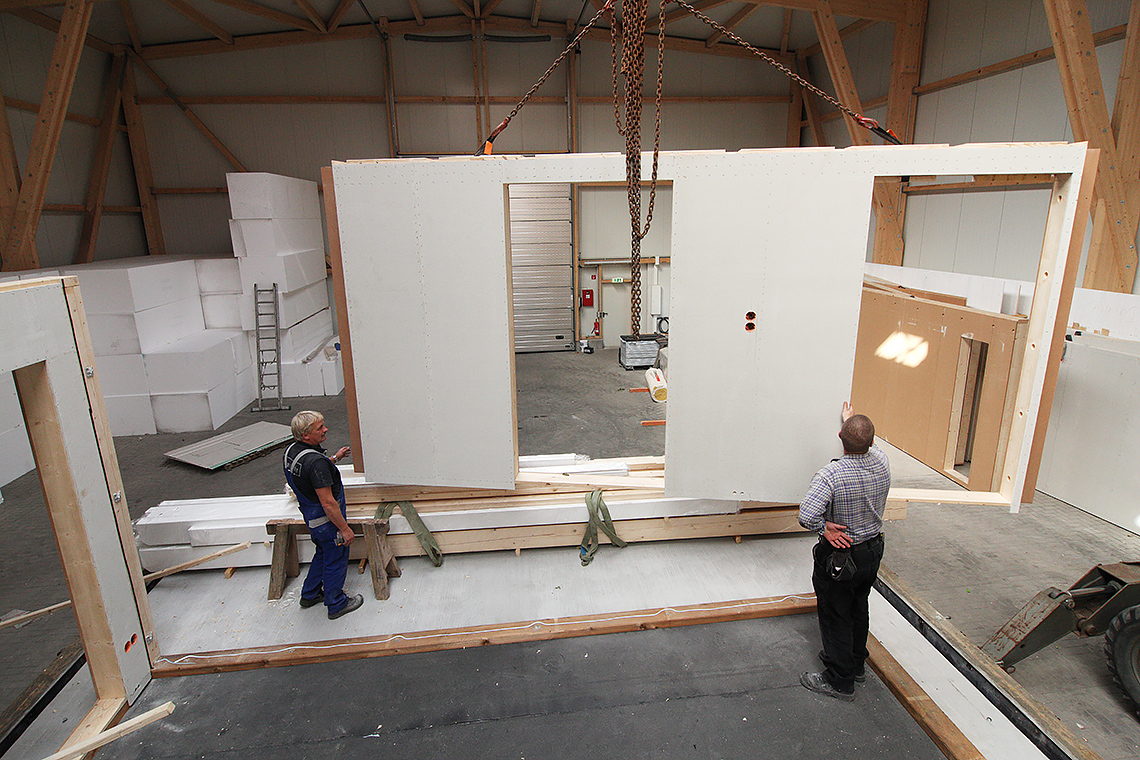

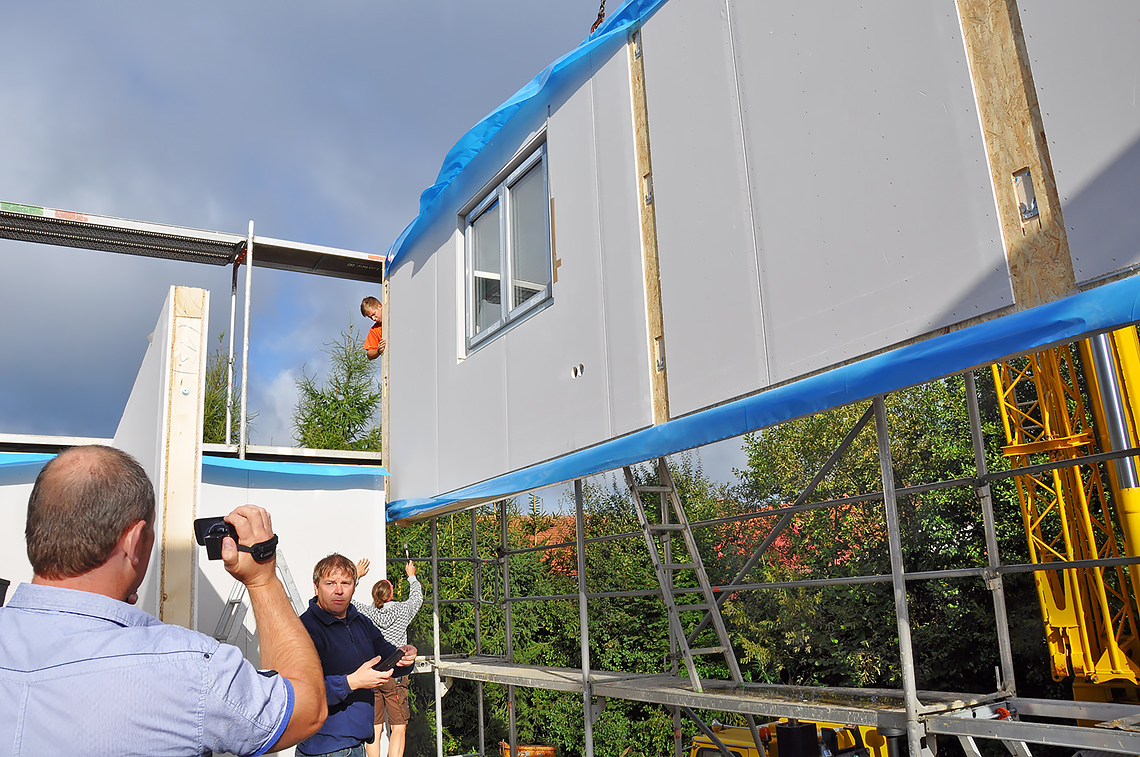

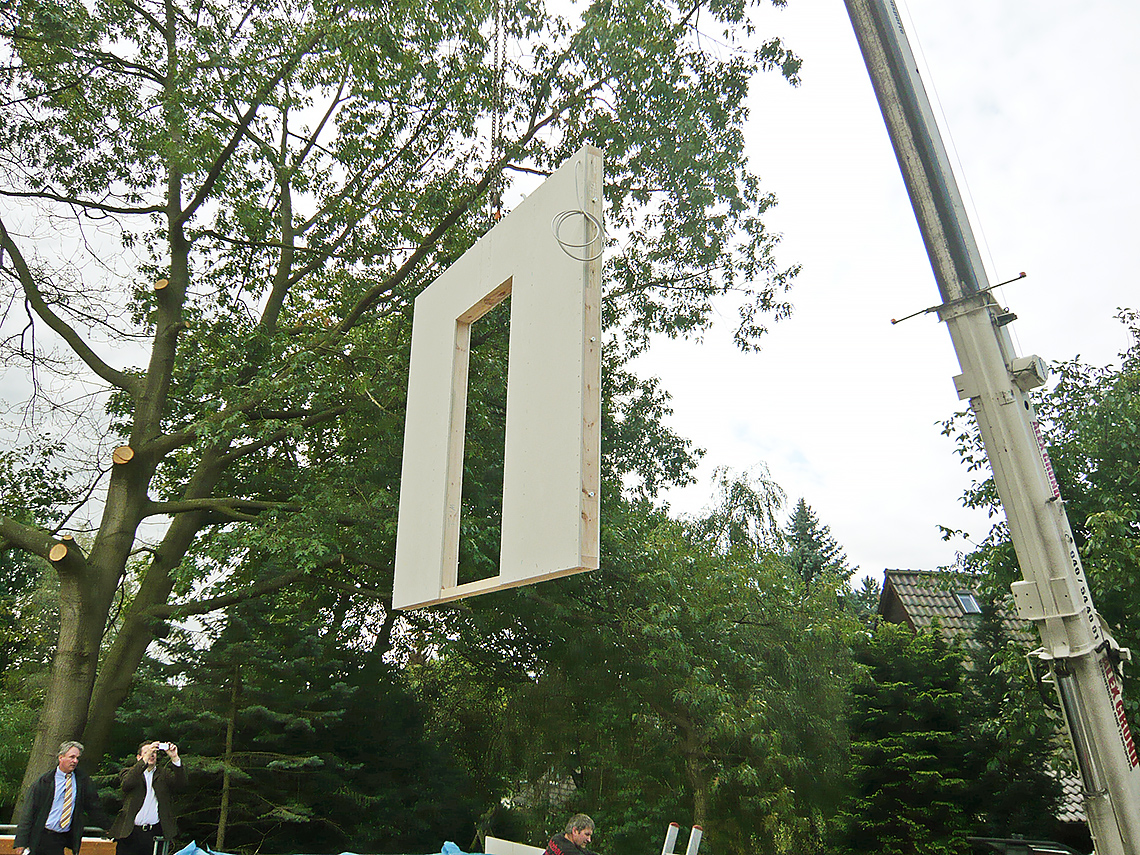

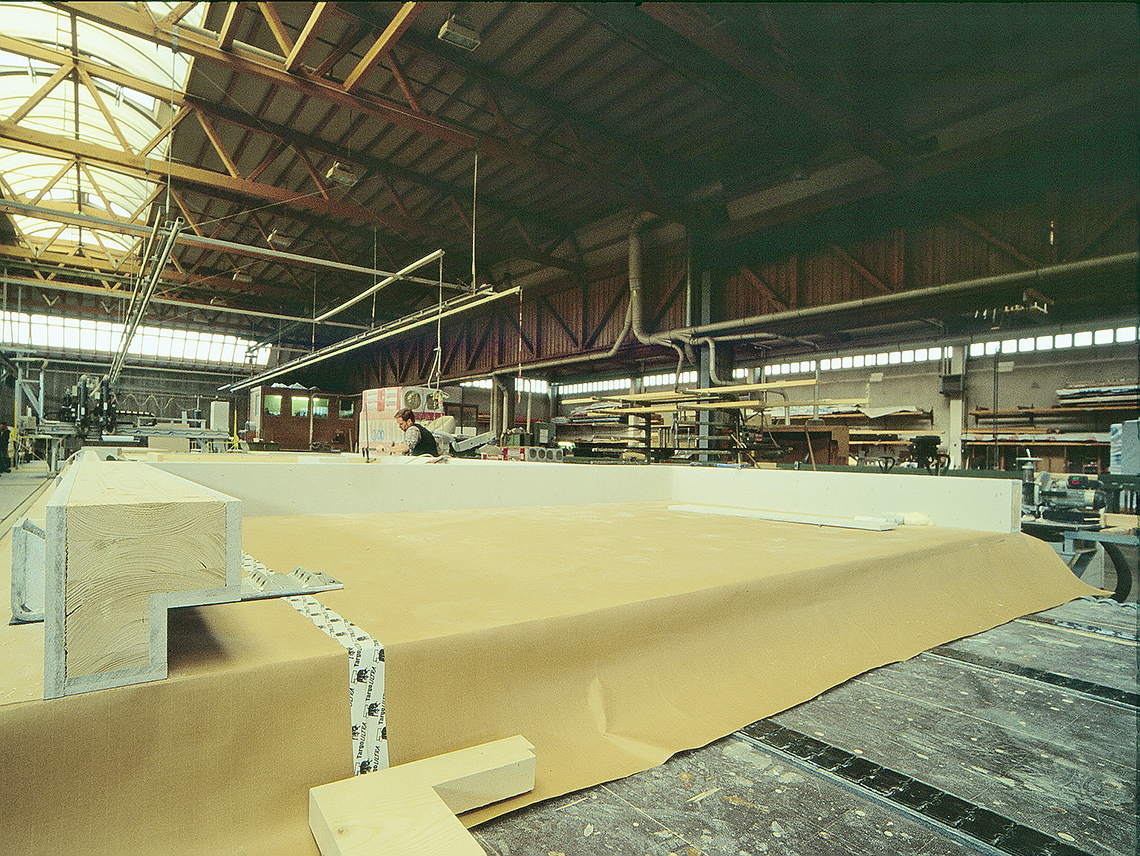

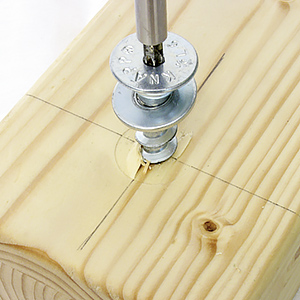

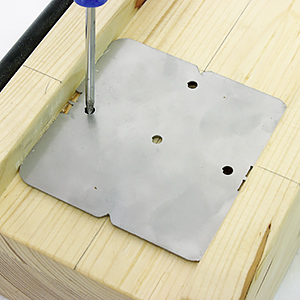

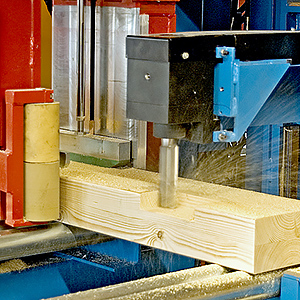

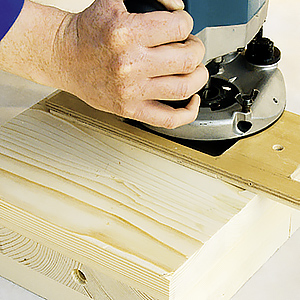

Złącze WALCO® V umożliwia maksymalną optymalizację prefabrykacji, oferując możliwość przygotowania elementów ścian w zakładzie a później, łatwy, wydajny i oszczędny czasowo montaż prefabrykowanych wcześniej na gotowych ścina na budowie tylko na zasadzie wsunięcia (zaczepienia).

Zalety systemu:

• stabilniejsze i niewidoczne połączenie prefabrykowanych elementów ścian wykonanych z drewna i płyt CLT* jak również możliwość połączenia elementów z drewnem, stalą i betonem (żelbetem),
• dzięki zastosowaniu podłużnych otworków montaż na budowie jest jeszcze szybszy i dokładniejszy,
• regulacja tolerancji położenia wynosi +/- 15 mm na wysokości i +/- 2 mm na szerokości,
• możliwość późniejszego wyrównania niepłaszczyznowości elementów całego obiektu,
• przystosowane do obciążania siłą rozciągającą również prostopadle do kierunku wsuwania,

*CLT – Cross Laminated Timber (płyty drewniane z desek klejonych krzyżowo)

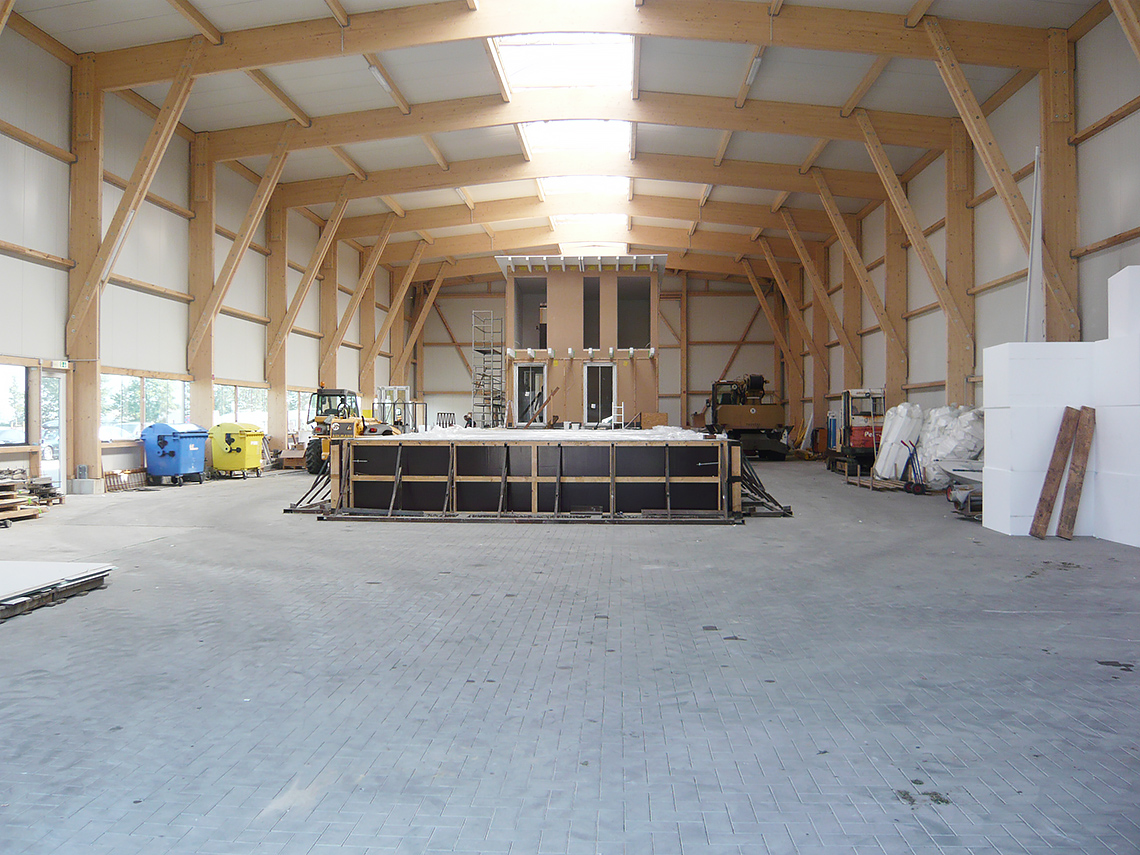

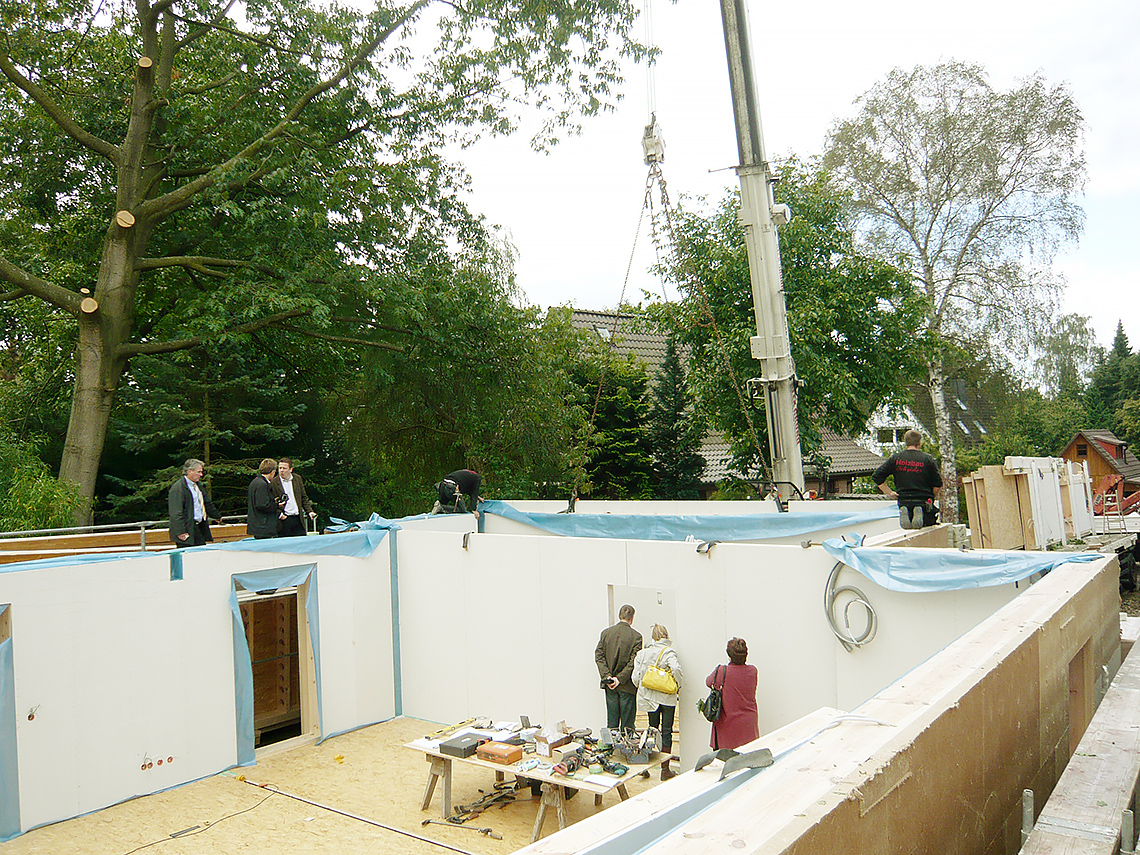

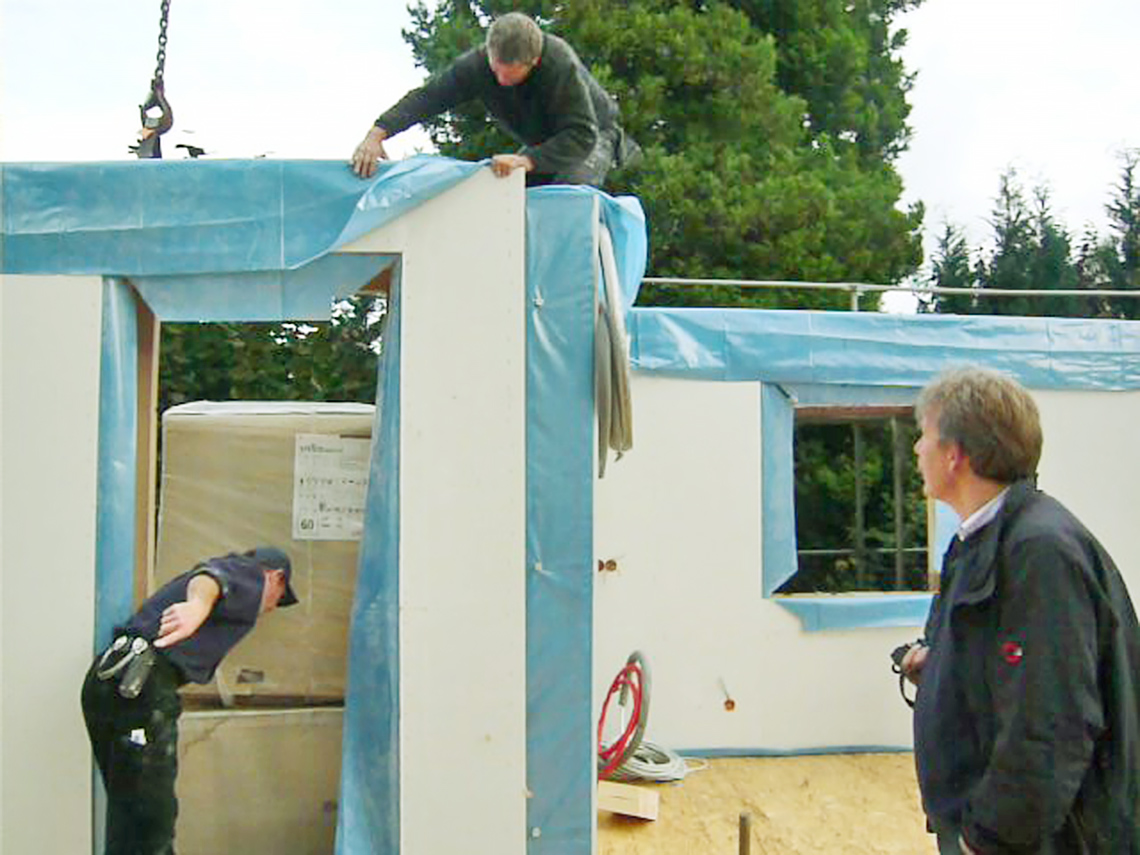

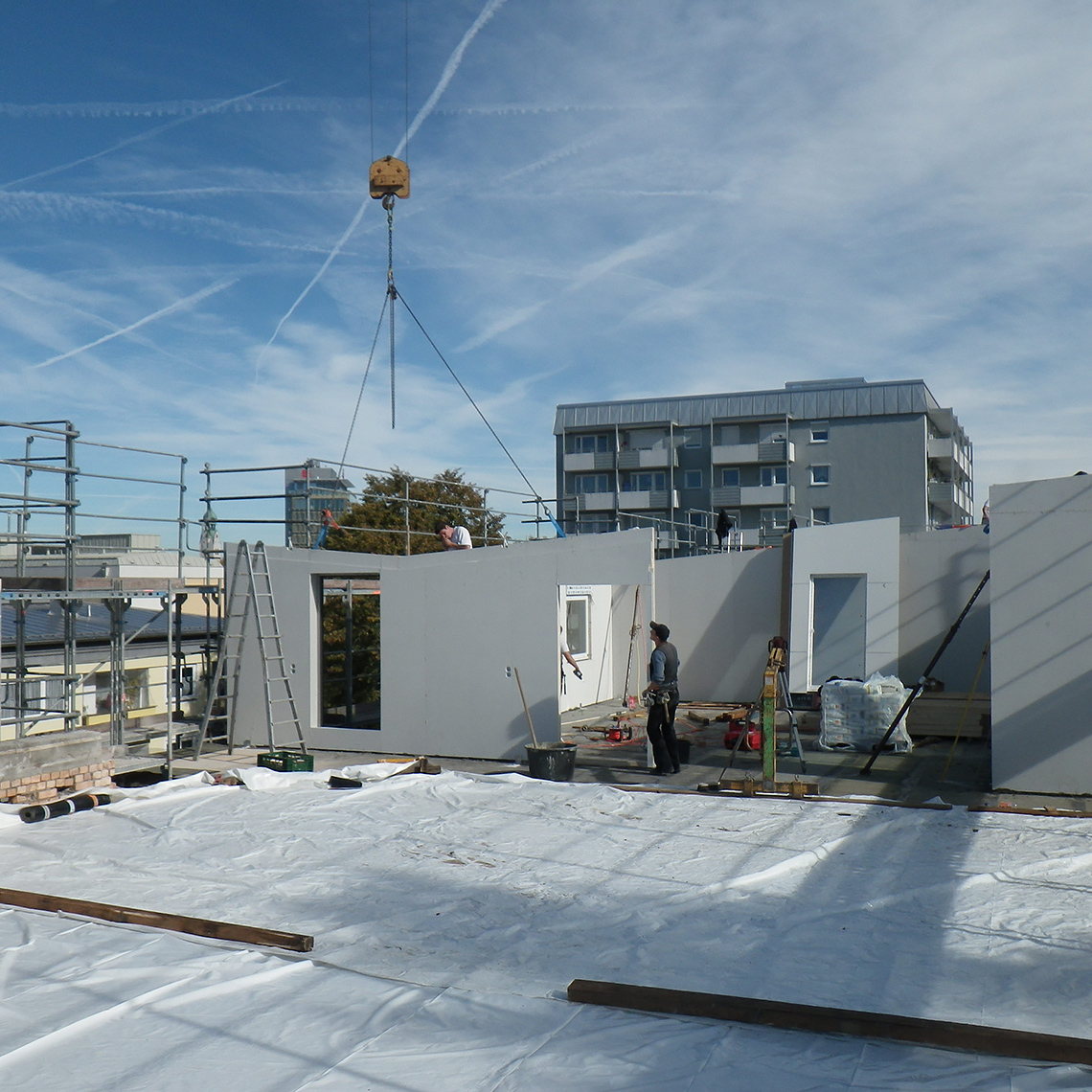

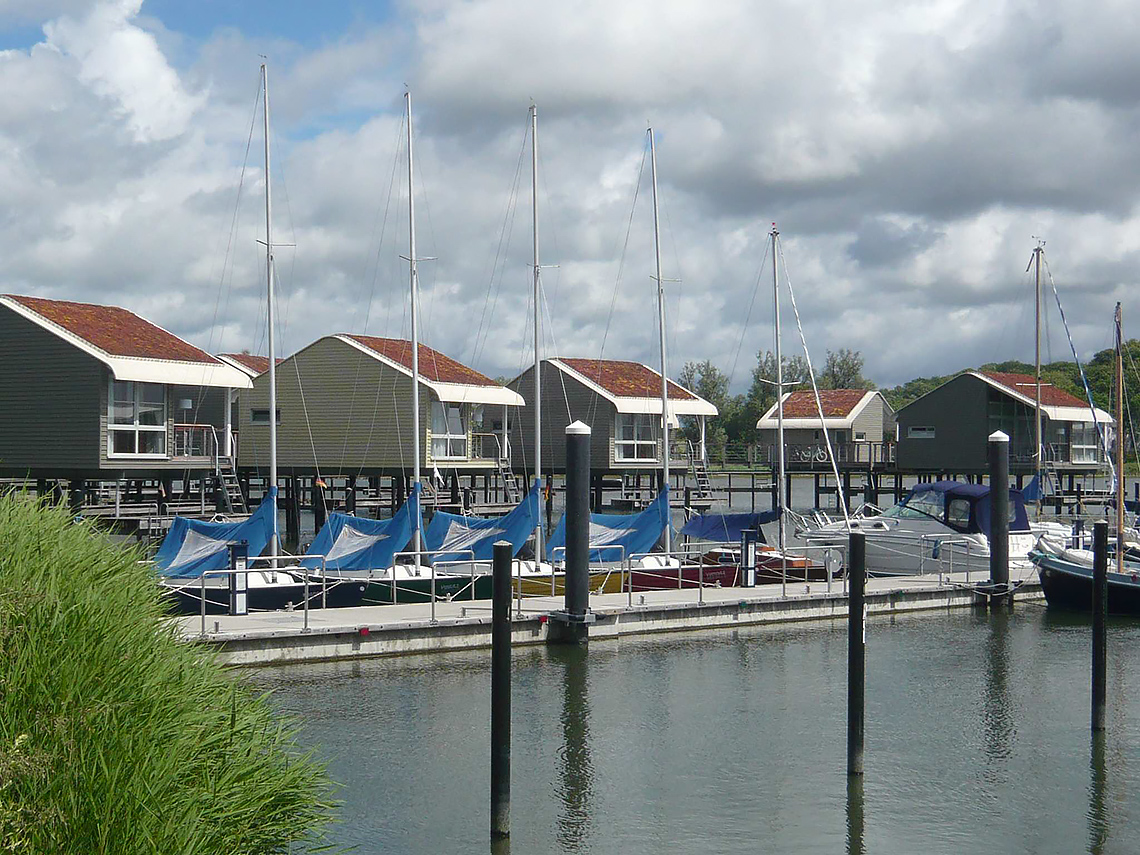

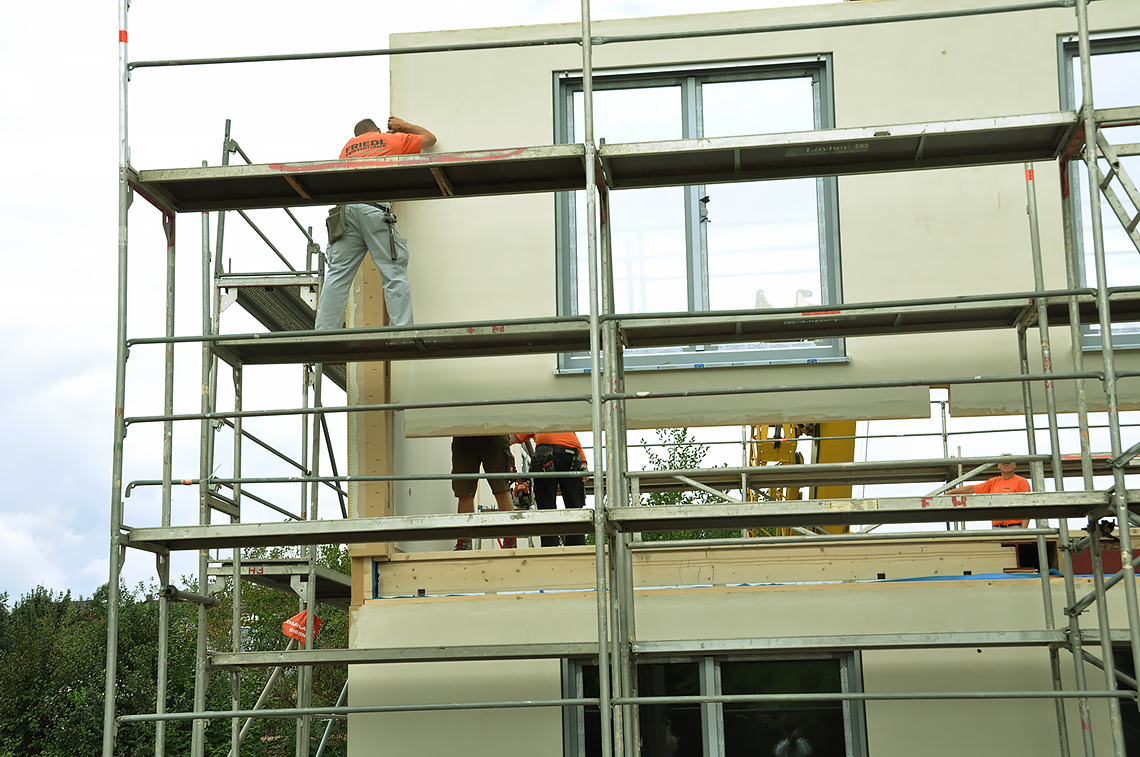

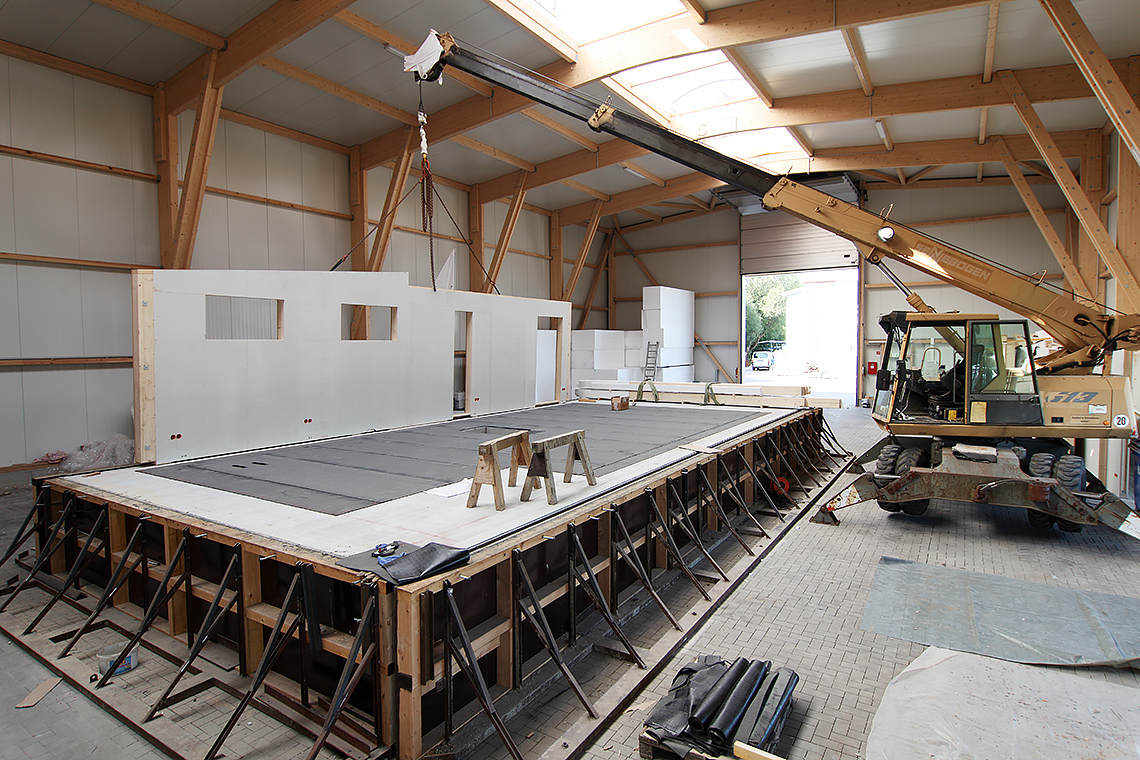

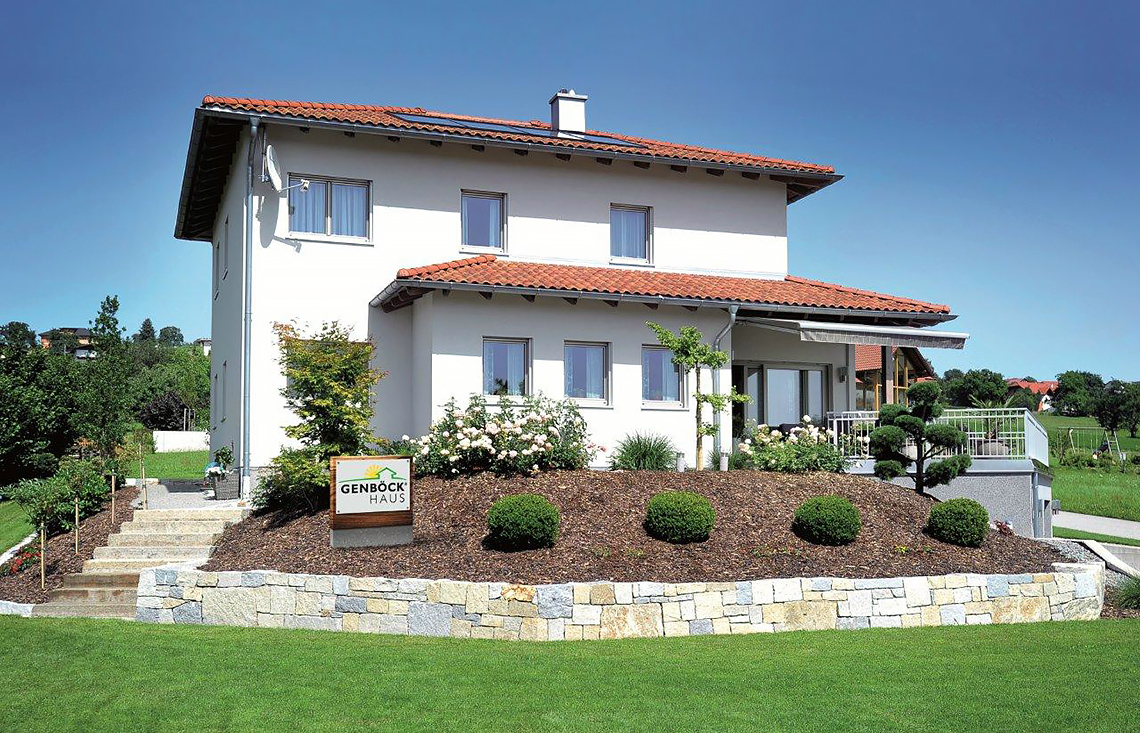

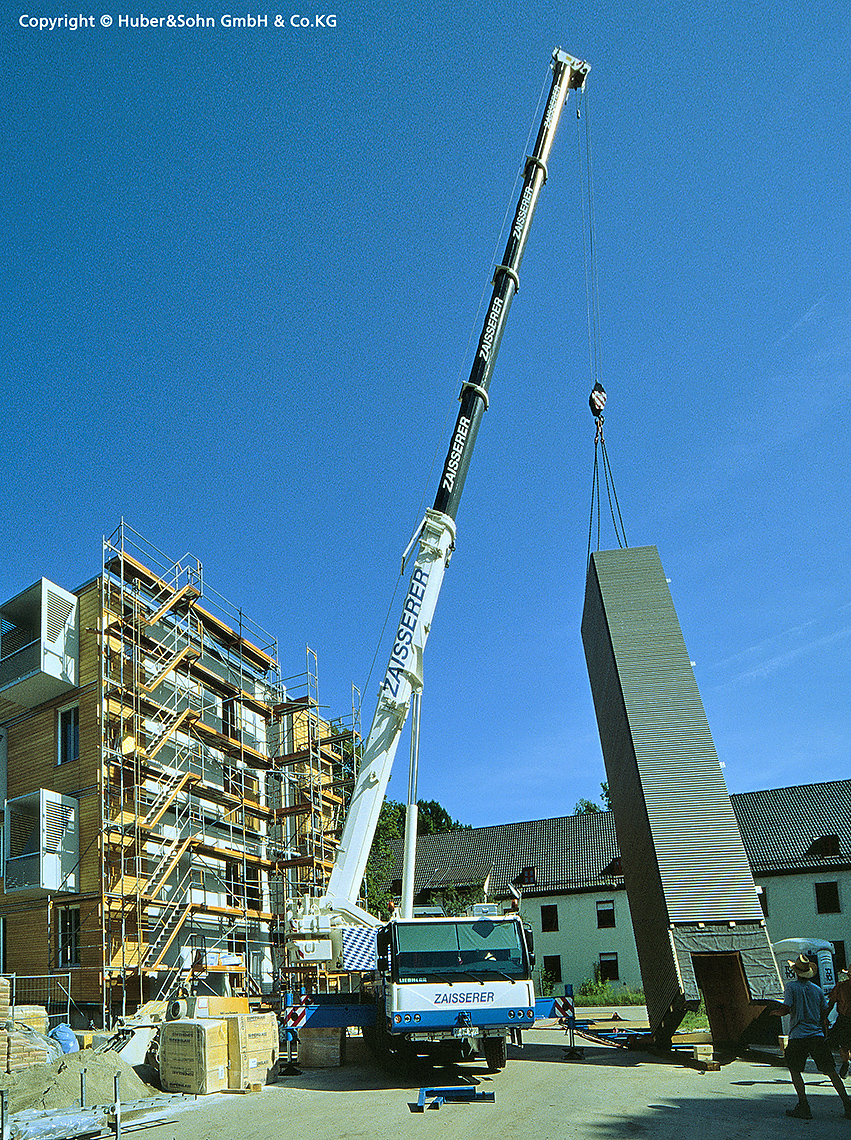

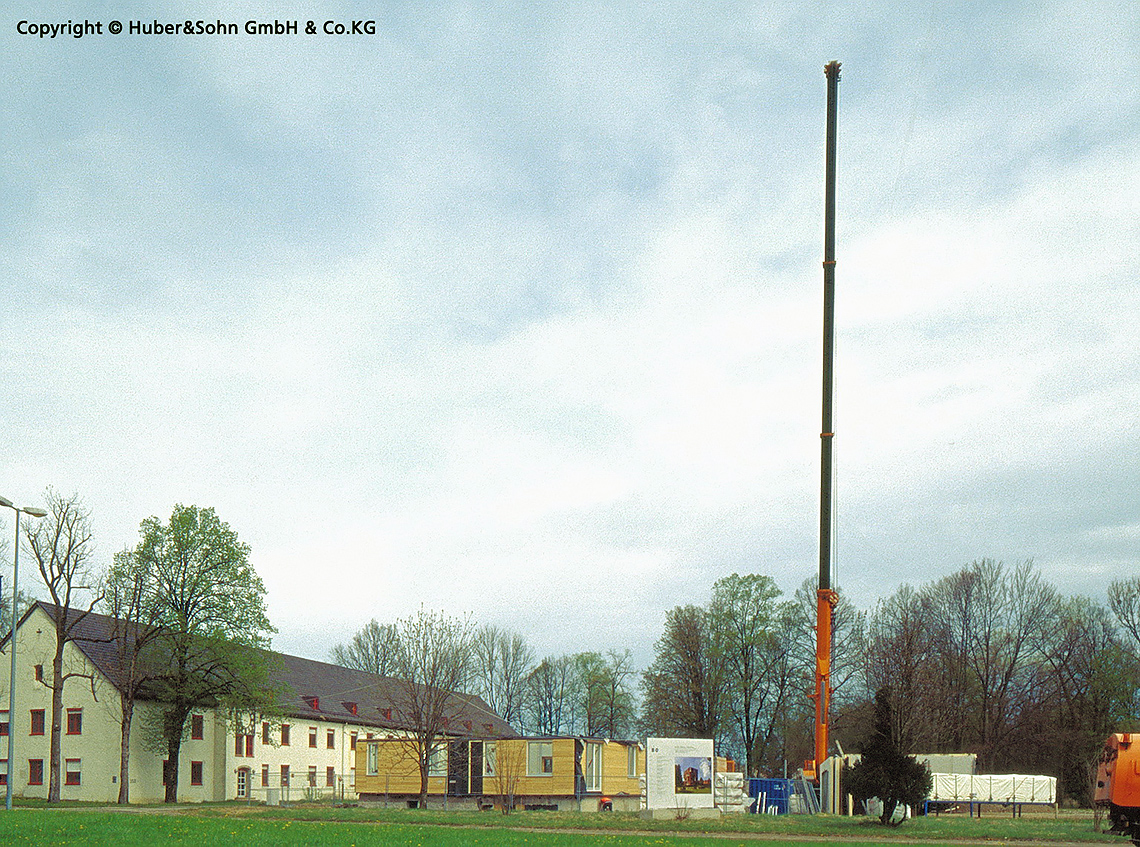

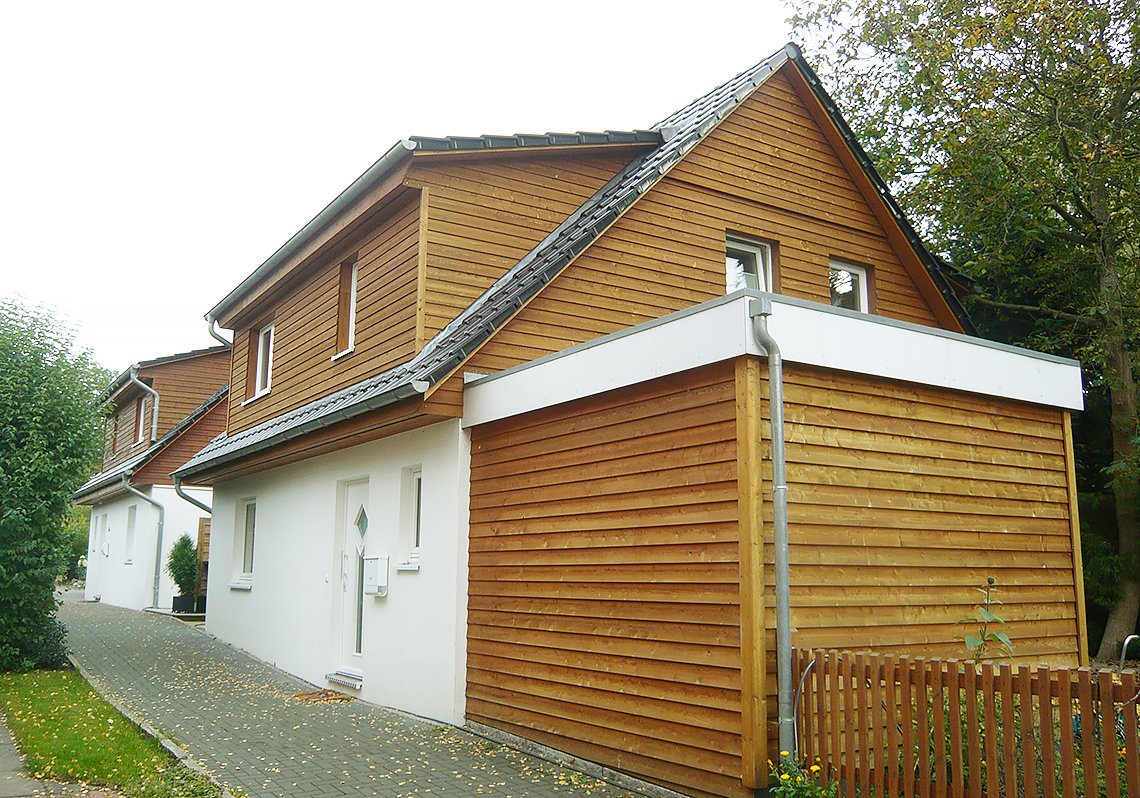

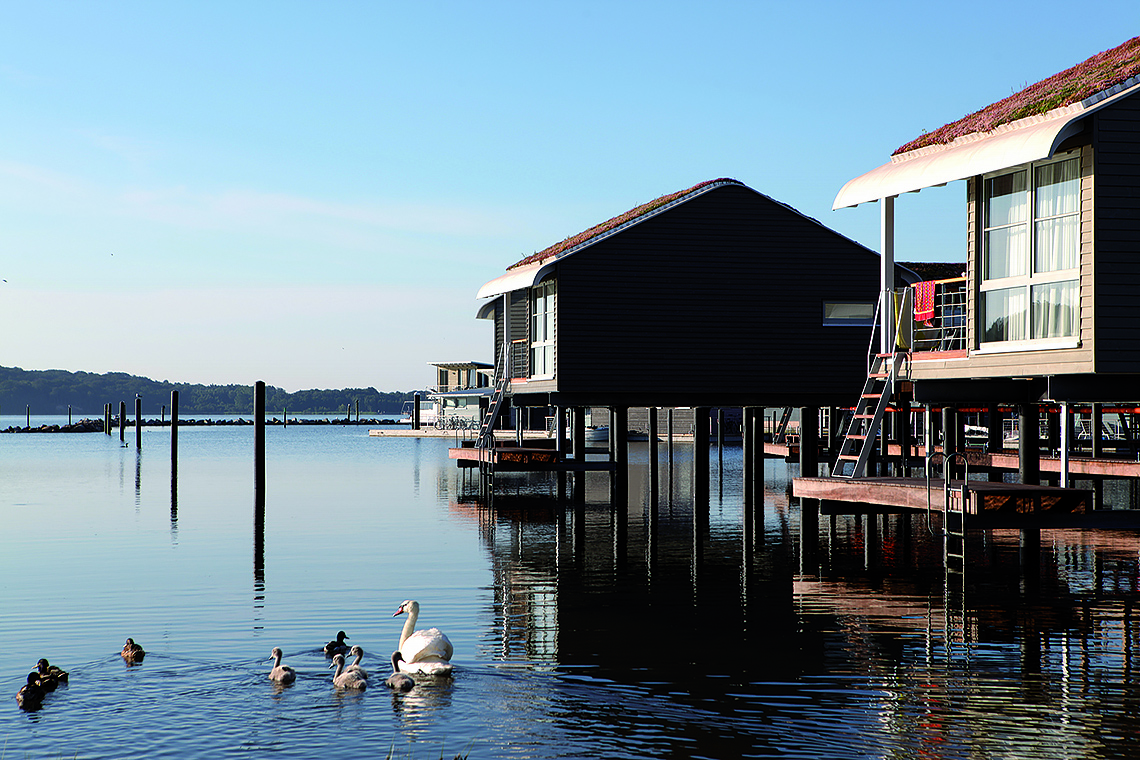

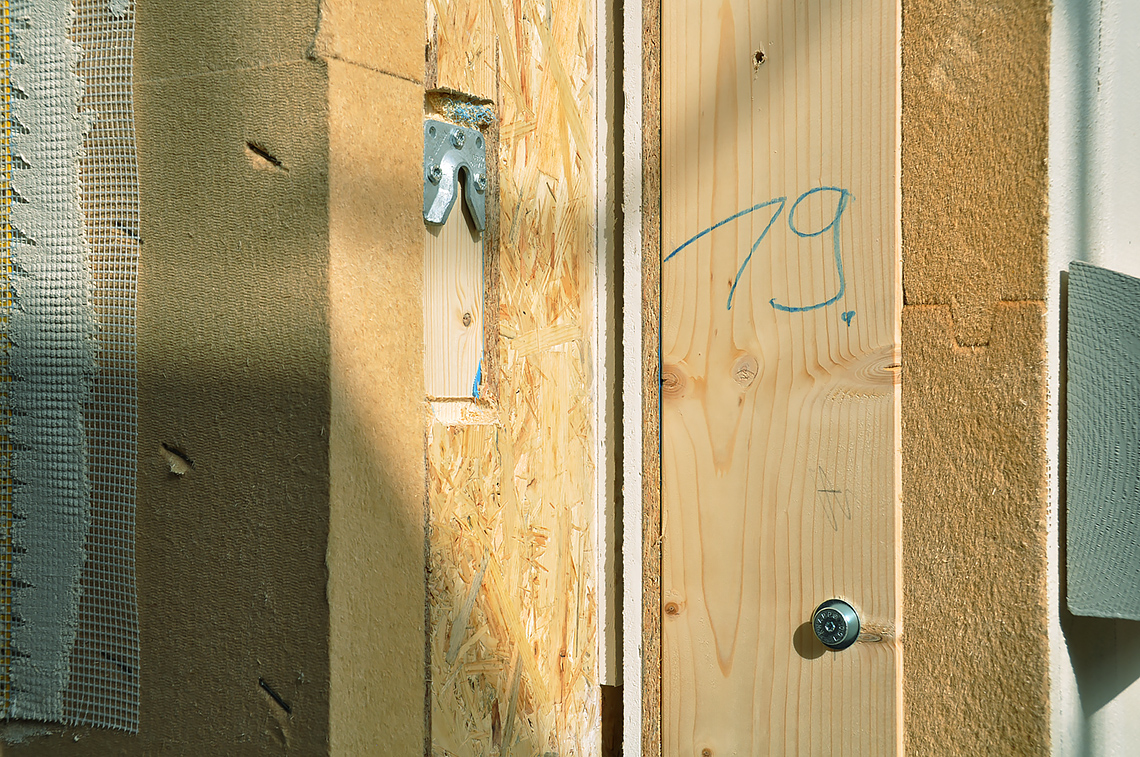

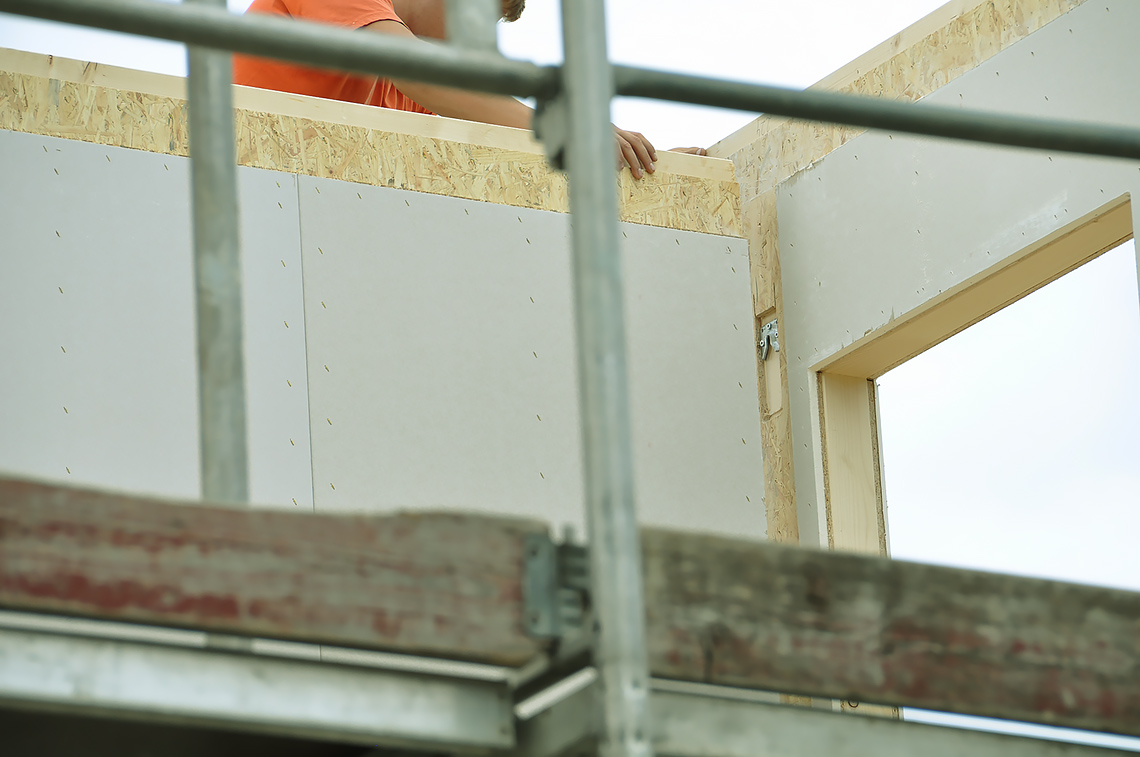

Przykłady realizacji z zastosowaniem złączy WALCO® V

* Wartości charakterystyczne siły F_2,Rk działającej w kierunku wsuwania obowiązują tylko przy zastosowaniu oryginalnych wkrętów z łbem stożkowym KNAPP® SK zgodnie z aprobatą ETA 10/0189 i dotyczą drewna klasy C24 zgonie z normą EC5.

Wartości charakterystyczne dla Niemiec różnią się nieco od tutaj przyjętych i są dostępne na życzenie.

KS = wkręt kołnierzowy, VK = przykręcany trzpień kołnierzowy, EH = nastawny wkręt trzymający, GH = sprężysty wkręt trzymający
