ZIPBOLT™ – złącze ściągające
ZIPBOLT™ – złącze ściągające
Złącze ZIPBOLT™ jest praktycznym i uniwersalnym rozwiązaniem do łączenie ram i płyt roboczych. Trudne i czasochłonne używanie kluczy do śrub w celu wykonania połączenia, jak ma to miejsce w przypadku ogólnodostępnych i popularnych złączy, całkowicie odpada prze zastosowaniu złączy ZIPBOLT™.

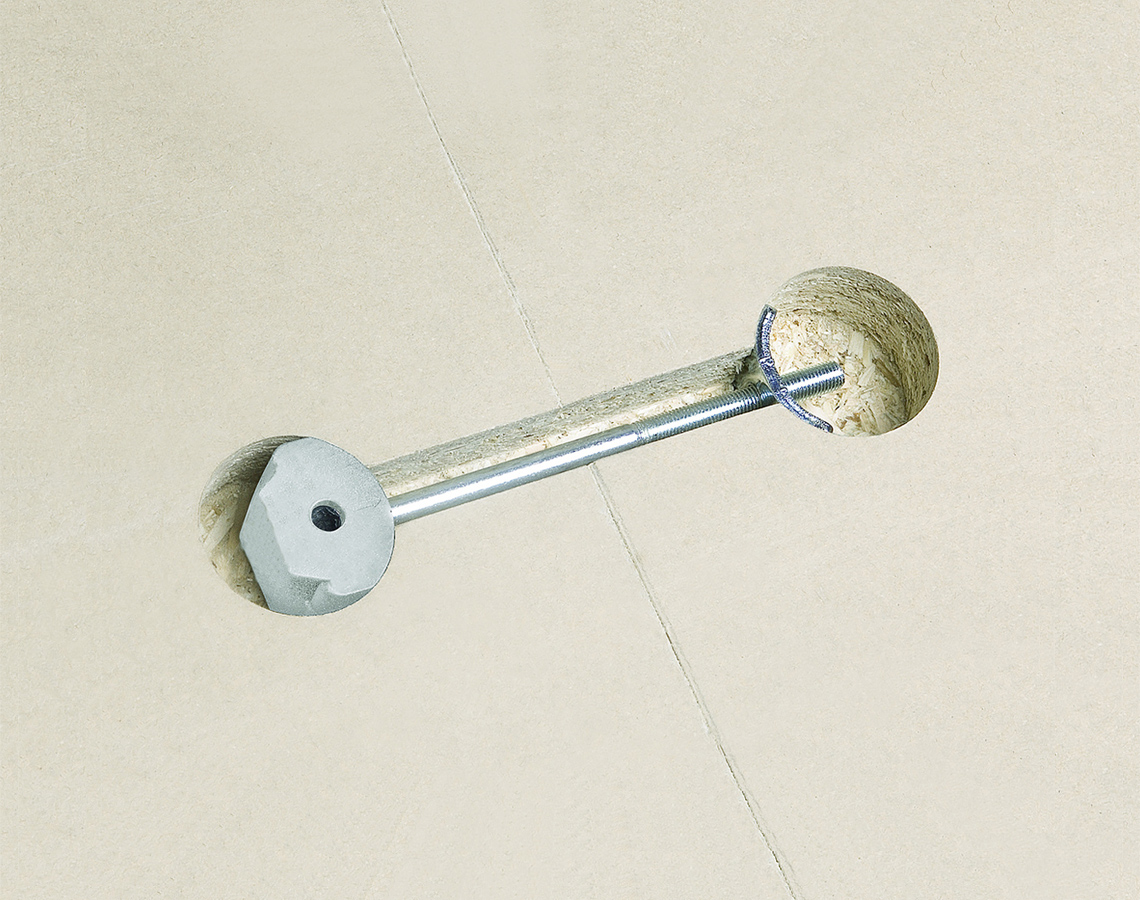

Złącze składa się z gwintowanego pręta, który posiada drobnozwojowy gwint metryczny i tym samym zapewnia optymalne przenoszenie siły w połączeniu z przenoszącym siły napędem zębatym. Montaż złącza jest możliwie prosty i szybki do wykonania przy użyciu końcówki Bit i wkrętarki akumulatorowej. Za pomocą tych narzędzi montażysta może szybko i mocno dokręcić złącze z zewnątrz. Możliwe jest również wykonanie montażu jedną ręką. W ten sposób płyty robocze i ramy mogą być połączone w ciągu kilkunastu sekund. Różne warianty złącza ZIPBOLT™ są odpowiednio dostosowane do wymagań poszczególnych profili.

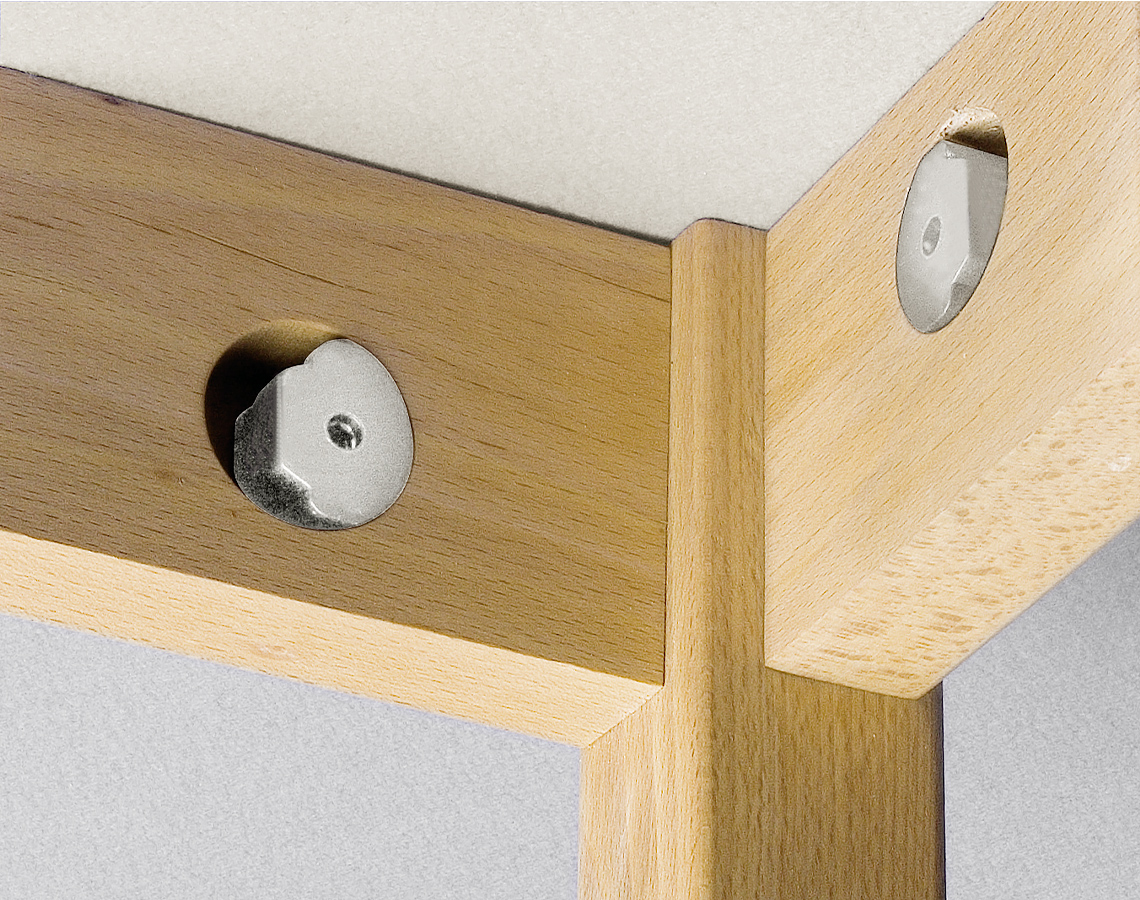

Złącze ZIPBOLT™ 90 KD przewidziane jest specjalnie do stosowania w meblach biurowych, domowych, do regałów, krzeseł, łóżek i konstrukcji stołów. Ten wariant nie wymaga żadnego dodatkowego czynności montażowych podczas łączenia elementów. Stosowanie narzędzi podczas montażu powoduje też często powstawanie uszkodzeń i wymaga znacznie większego nakładu pracy – ten problem odpada i nie występuje w przypadku stosowania złączy ZIPBOLT™. Złącze utrzymuje pojedyncze elementy we właściwym położeniu. W każdej chwili i bez żadnego problemu można rozłączyć połączenie a samo złącze zdemontować.

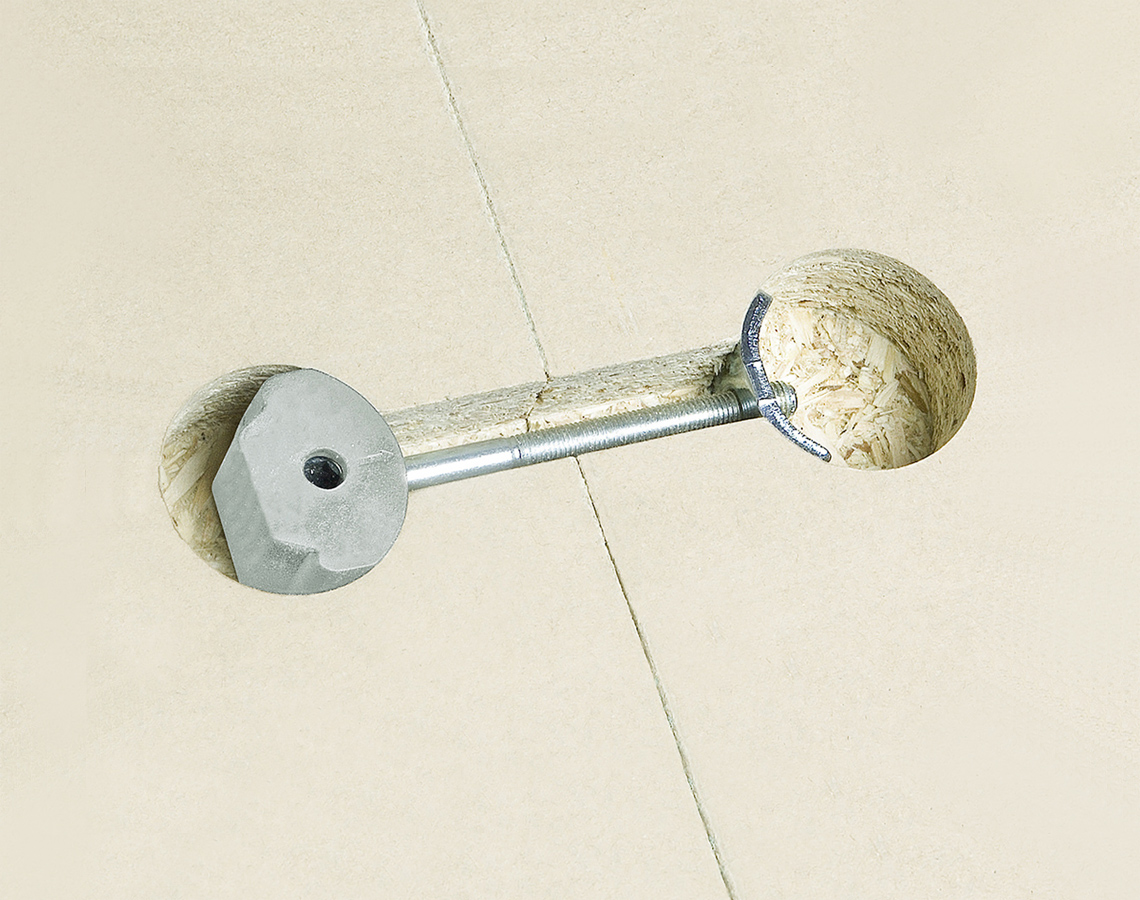

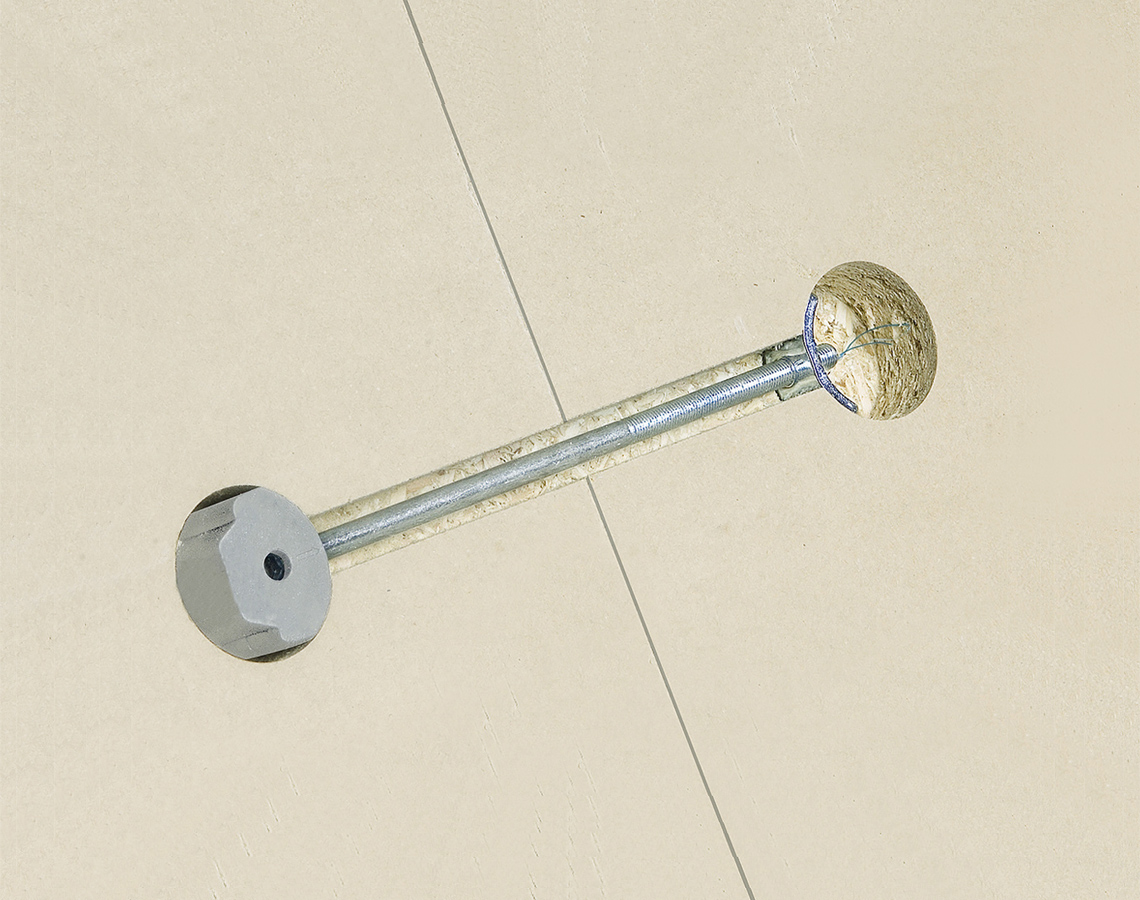

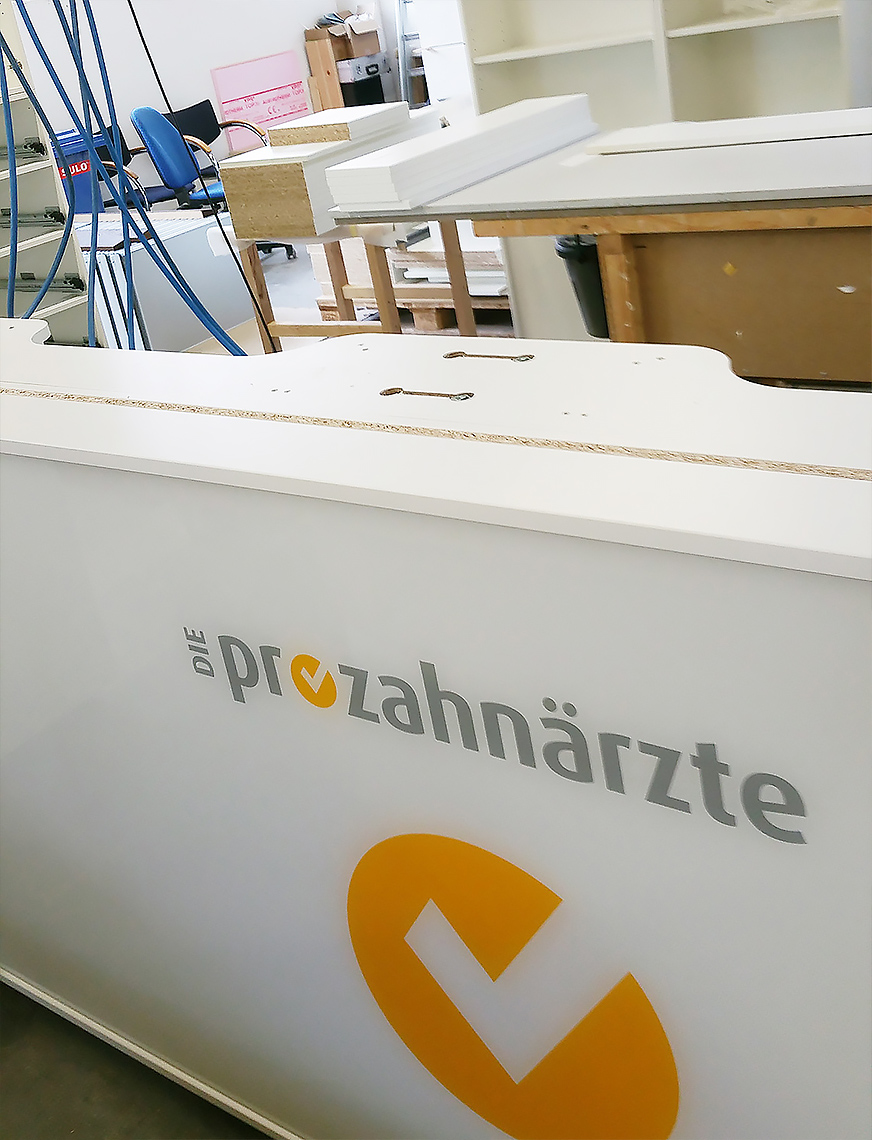

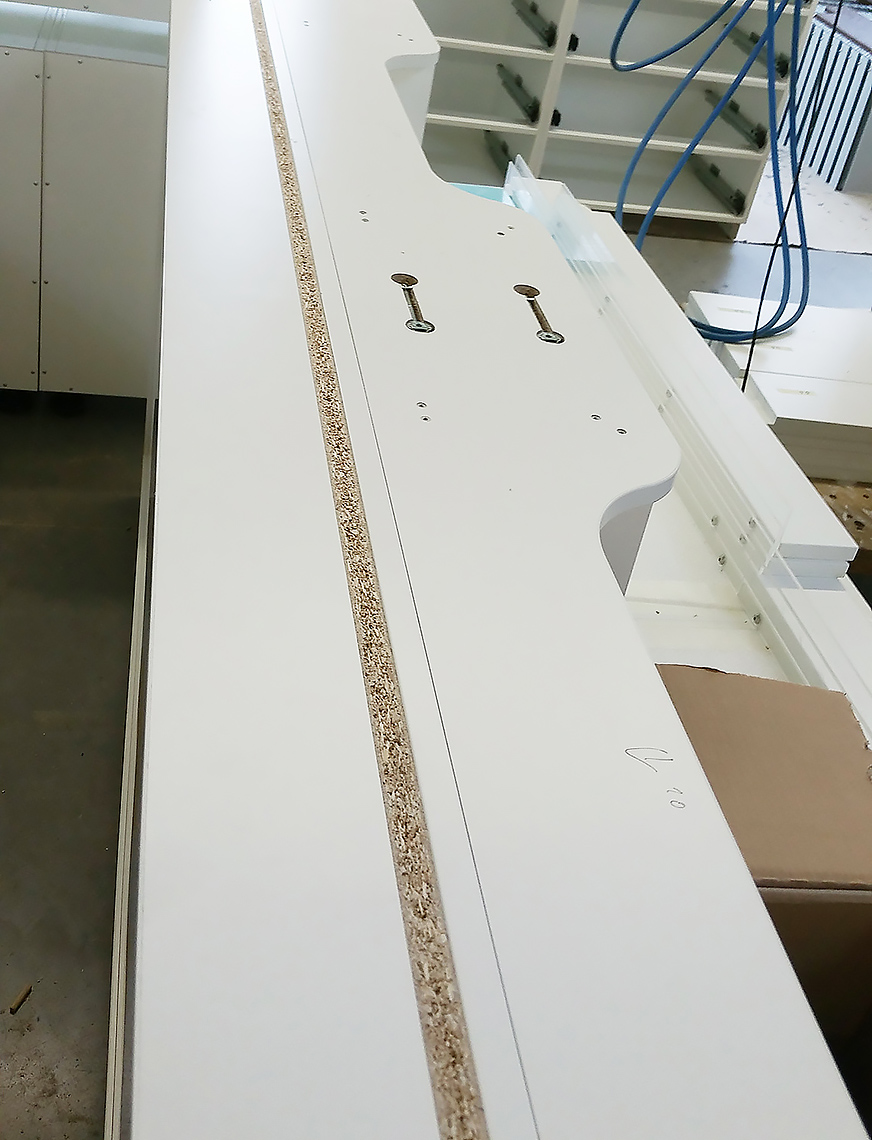

Złącze ZIPBOLT™ 85, 120 i 170 zostały zaprojektowane i wykonane z przeznaczeniem do łączenia blatów i płyt roboczych. Ma wysokość 9,5 mm i należy umieścić go w otworze kielichowym o głębokości 20 mm i średnicy 35 mm. Dlatego nadaję się on do zastosowania z płytami roboczymi i blatami o grubości od 25 mm do 40 mm. Obciążenie powodujące zniszczenie metalowej obudowy złącza to około 100 kg a dopuszczalne obciążenie na rozciąganie to około 60 kg.

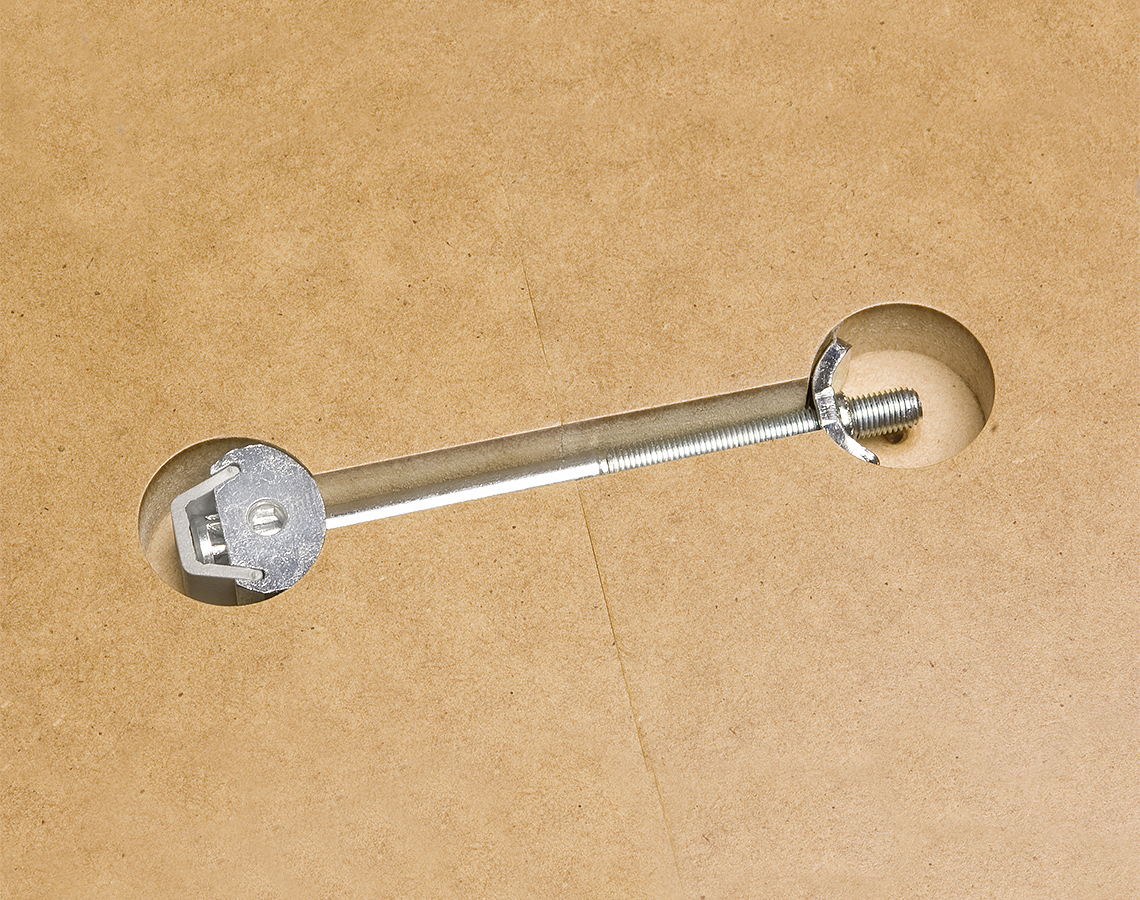

Złącze ZIPBOLT™ 100 MINI ma wysokość 5,5 mm i należy umieścić go w otworze kielichowym o głębokości 13 mm i średnicy 25 mm. Można go stosować do łączenia płyt o grubości od 16 mm do 20 mm. Obciążenie powodujące zniszczenie metalowej obudowy złącza to około 100 kg a dopuszczalne obciążenie na rozciąganie to około 60 kg.
- rozłączalne – zapewniają bezproblemowe rozłączenie połączenia i demontaż złącza,
- praktyczne – nowoczesne, praktyczne i innowacyjne rozwiązanie dla meblarstwa,
- wydajne – umożliwiają połączenie płyt roboczych, blatów i ram zaledwie w kilkanaście sekund,
- konstrukcyjne – optymalne dociągnięcie złącza z przenoszeniem sił między elementami dzięki zastosowaniu drobnozwojowego gwintu,
- efektywne – całkowity brak konieczności stosowania kluczy do śrub i wkrętów dzięki mechanizmowi przekładniowemu,
- przyjazne – szybki i łatwy montaż tylko przy użyciu wkrętarki akumulatorowej i końcówki Bit,
- elastyczne – różne warianty złącza ZIPBOLT™ są odpowiednio dostosowane do wymagań poszczególnych profili,
- uniwersalne – szerokie możliwości zastosowania i użycia od mebli biurowym i domowych, po regały, krzesła, łóżka i stoły,
- wszechstronne – możliwość zastosowania w płytach roboczych i blatach dla grubości płyty od 16 do do 40 mm
- optymalne – dla płyt o minimalnej grubości od 16 mm można stosować złącze ZIPBOLT™ 100 z większym odsunięciem do brzegu płyty.
Wymiary
Złącze ściągające z metalową obudową do płyt o grubości od 22 mm
Głębokość wiercenia M
20 mm
Długość
85 mm
Odległość pozioma do osi X
9,5 mm
Średnica ØA
35 mm
Odległość B
33-44 mm
Odległość C
33-44 mm
Średnica wewnętrzna ØF
6 mm
Średnica zewnętrzna ØE
8 mm
Mocowanie
W przygotowanym wcześniej wyfrezowaniu i otworach
Zalety
Szybkie mocowanie wkrętami za pomocą wkrętarki akumulatorowej i klucza typu Bit SW5
Technologia
Wiercenie za pomocą wiertarki, frezowanie za pomocą ręcznej frezarki górnowrzecionowej lub wykonanie całości na centrum obróbczym CNC
Rodzaje materiałów
Wszystkie rodzaje drewna i płyty z materiałów drewnopochodnych
Zastosowanie
Złącze ściągające do płyt łączonych na prosto, na styk
Złącze ściągające z metalową obudową do płyt o grubości od 22 mm
Głębokość wiercenia M
20 mm
Długość
120 mm
Odległość pozioma do osi X
9,5 mm
Średnica ØA
35 mm
Odległość B
50-62 mm
Odległość C
50-62 mm
Średnica wewnętrzna ØF
6 mm
Średnica zewnętrzna ØE
8 mm
Mocowanie
W przygotowanym wcześniej wyfrezowaniu i otworach
Zalety
Szybkie mocowanie wkrętami za pomocą wkrętarki akumulatorowej i klucza typu Bit SW5
Technologia
Wiercenie za pomocą wiertarki, frezowanie za pomocą ręcznej frezarki górnowrzecionowej lub wykonanie całości na centrum obróbczym CNC
Rodzaje materiałów
Wszystkie rodzaje drewna i płyty z materiałów drewnopochodnych
Zastosowanie
Złącze ściągające do płyt łączonych na prosto, na styk
Złącze ściągające z metalową obudową do płyt o grubości od 16 mm
Głębokość wiercenia M
13 mm
Długość
100 mm
Odległość pozioma do osi X
5,5 mm
Średnica ØA
25 mm
Odległość B
42-49 mm
Odległość C
42-49 mm
Średnica wewnętrzna ØF
6 mm
Średnica zewnętrzna ØE
10 mm
Mocowanie
W przygotowanym wcześniej wyfrezowaniu i otworach
Zalety
Szybkie mocowanie wkrętami za pomocą wkrętarki akumulatorowej i klucza typu Bit SW4
Technologia
Wiercenie za pomocą wiertarki, frezowanie za pomocą ręcznej frezarki górnowrzecionowej lub wykonanie całości na centrum obróbczym CNC
Rodzaje materiałów
Wszystkie rodzaje drewna i płyty z materiałów drewnopochodnych
Anwendung
Zastosowanie
Złącze ściągające z metalową obudową do płyt o grubości od 22 mm
Głębokość wiercenia M
20 mm
Długość
170 mm
Odległość pozioma do osi X
9,5 mm
Średnica ØA
35 mm
Odległość B
74-87 mm
Odległość C
74-87 mm
Średnica wewnętrzna ØF
6 mm
Średnica zewnętrzna ØE
8 mm
Mocowanie
W przygotowanym wcześniej wyfrezowaniu i otworach
Zalety
Szybkie mocowanie wkrętami za pomocą wkrętarki akumulatorowej i klucza typu Bit SW5
Technologia
Wiercenie za pomocą wiertarki, frezowanie za pomocą ręcznej frezarki górnowrzecionowej lub wykonanie całości na centrum obróbczym CNC
Rodzaje materiałów
Wszystkie rodzaje drewna i płyty z materiałów drewnopochodnych
Zastosowanie
Złącze ściągające do płyt łączonych na prosto, na styk
Złącze ściągające z metalową obudową do płyt o grubości od 22 mm (wariant z wkrętką)
Głębokość wiercenia M
20 mm
Długość
90 mm
Odległość pozioma do osi X
9,5 mm
Średnica ØA
35 mm
Odległość B
60-65 mm
Odległość D
32 mm
Średnica zewnętrzna wkrętki ØH
12 mm
Średnica wewnętrzna ØF
8 mm
Średnica zewnętrzna ØE
9 mm
Mocowanie
W przygotowanym wcześniej wyfrezowaniu i otworach
Zalety
Szybkie mocowanie wkrętami za pomocą wkrętarki akumulatorowej i klucza typu Bit SW5
Technologia
Wiercenie za pomocą wiertarki, frezowanie za pomocą ręcznej frezarki górnowrzecionowej lub wykonanie całości na centrum obróbczym CNC
Rodzaje materiałów
Wszystkie rodzaje drewna i płyty z materiałów drewnopochodnych
Zastosowanie
Złącze ściągające do płyt łączonych na prosto, na styk
