ZIPBOLT™ FASTFIT – jednoczęściowe złącze ściągające

ZIPBOLT™ FASTFIT – jednoczęściowe złącze ściągające

Nr kat.: Z339
ZIPBOLT™ Fastfit - jednoczęściowe złącze ściągające do łączenia płyt o grubości od 16 mm przy średnicy wiercenia otworu 20 mm i głębokości 13 mm
Cena: tylko dla klientów!
Ilość: 250 sztuk w opakowaniu

Złącze ZIPBOLT FASTFIT™ jest jednoczęściowym, samonapinającym złączem, które dzięki opatentowanemu mechanizmowi Zipbolt w prosty sposób dba o wykonanie szybkiego i solidnego połączenia.

Specjalny bolec jest tak ustawiony, że w otwór o średnicy 8 mm z łatwością można wprowadzić kołek. Obrócenie mechanizmu krzyżowo-zwidleniowego za pomocą śruby spowoduje wykręcenie bolca, który mocno wczepi się w otwór i w ten sposób utworzy wytrzymałe połączenie – podobnie, jak tradycyjny wkręt czy śruba.

Dzięki takiemu rozwiązaniu złącze może być wielokrotnie rozłączane i ponownie łączone, nie powodując żadnych uszkodzeń w bocznych ściankach łączonych elementów.

Mocowanie

Umieszczenie w przygotowanym otworze, przykręcenie przez pół obrotu (mechanizm krzyżowo-zwidleniowy)

Zalety

Jednoczęściowe, samozaciskowe złącze wtykowe

Technologia

Wiercenie otworów wiertarką do kołków, frezowanie wpustów na centrum obróbczym CNC

Rodzaje materiałów

Wszystkie rodzaje drewna i płyty z materiałów drewnopochodnych

Zastosowanie

Złącze do płyt łączonych na styk pod kątem prostym

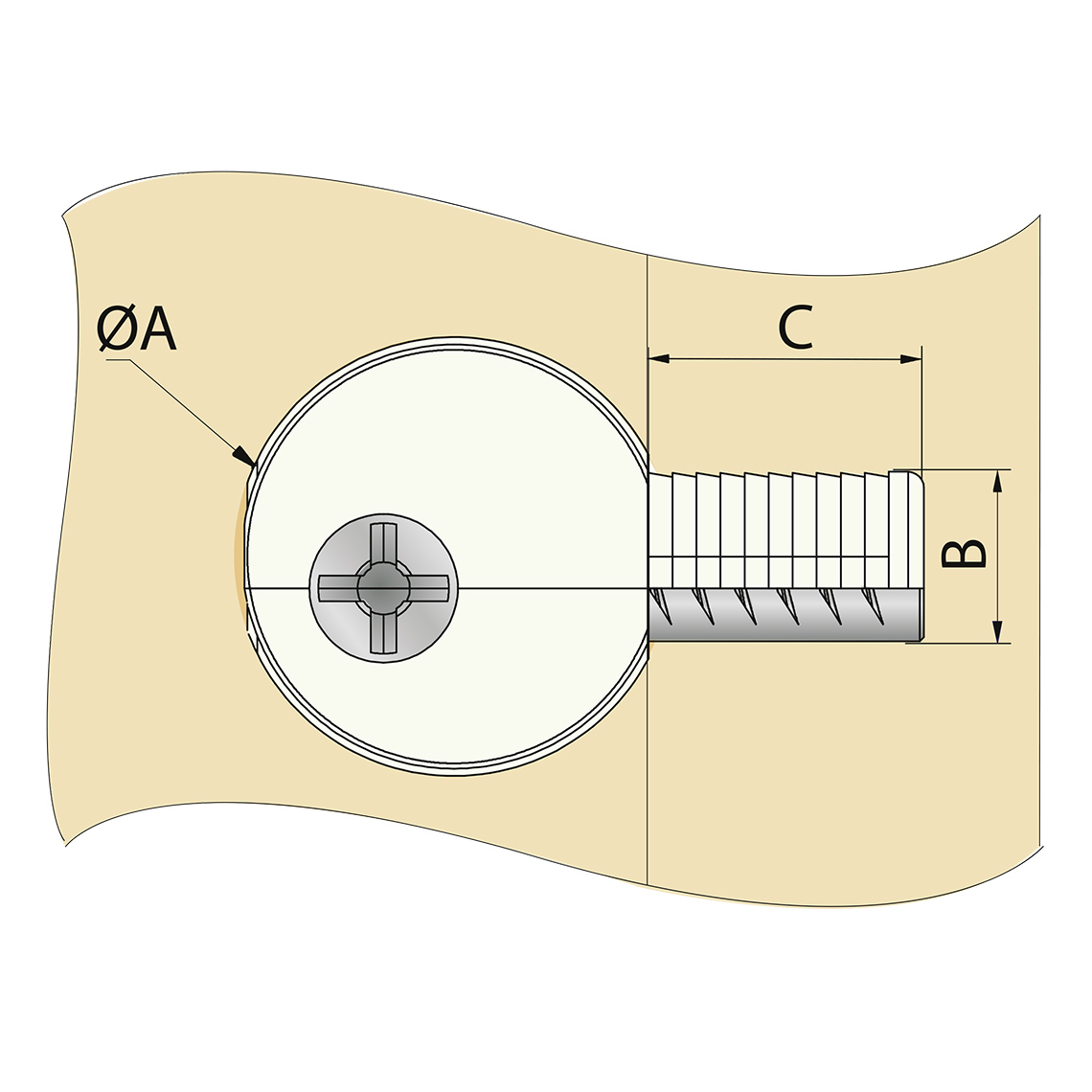

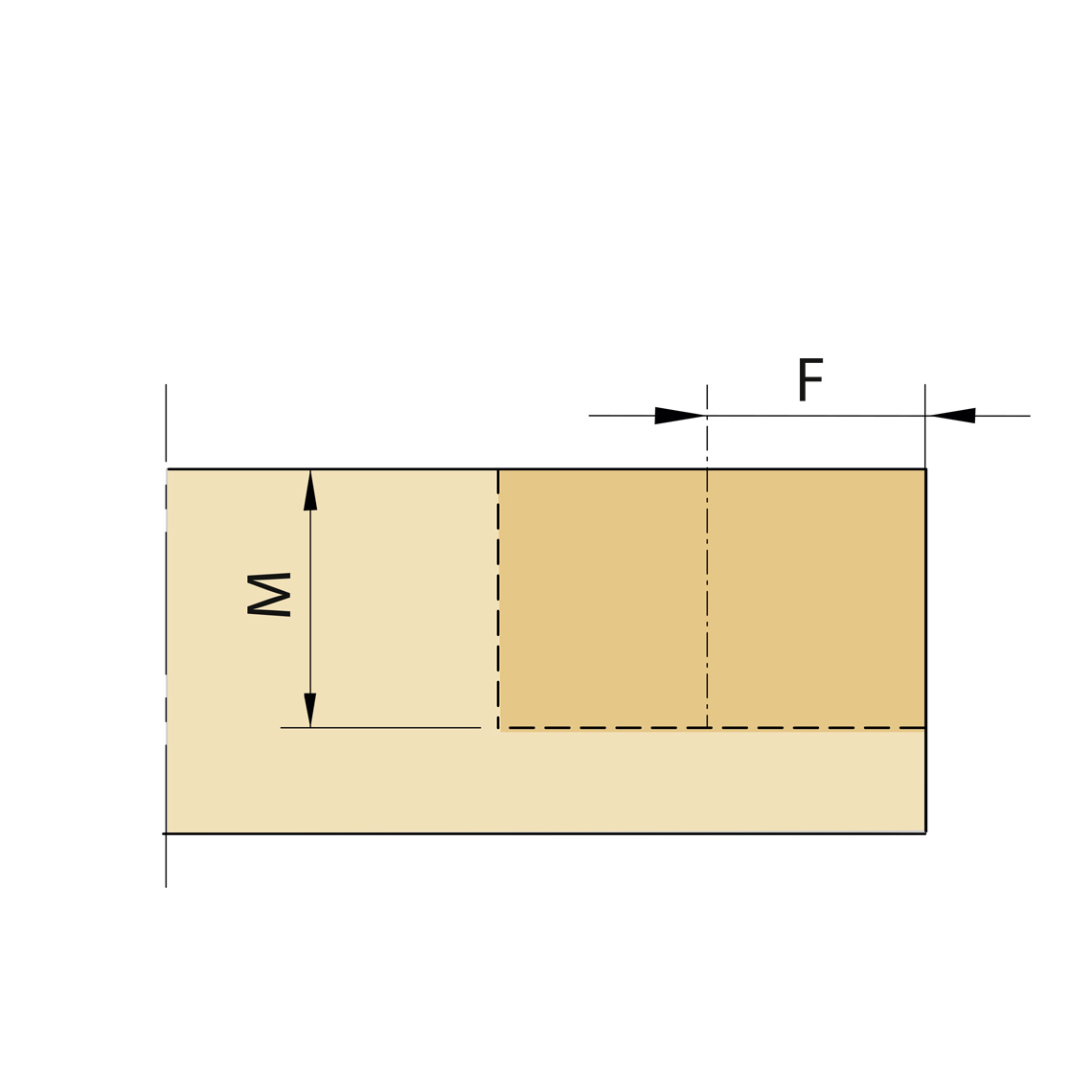

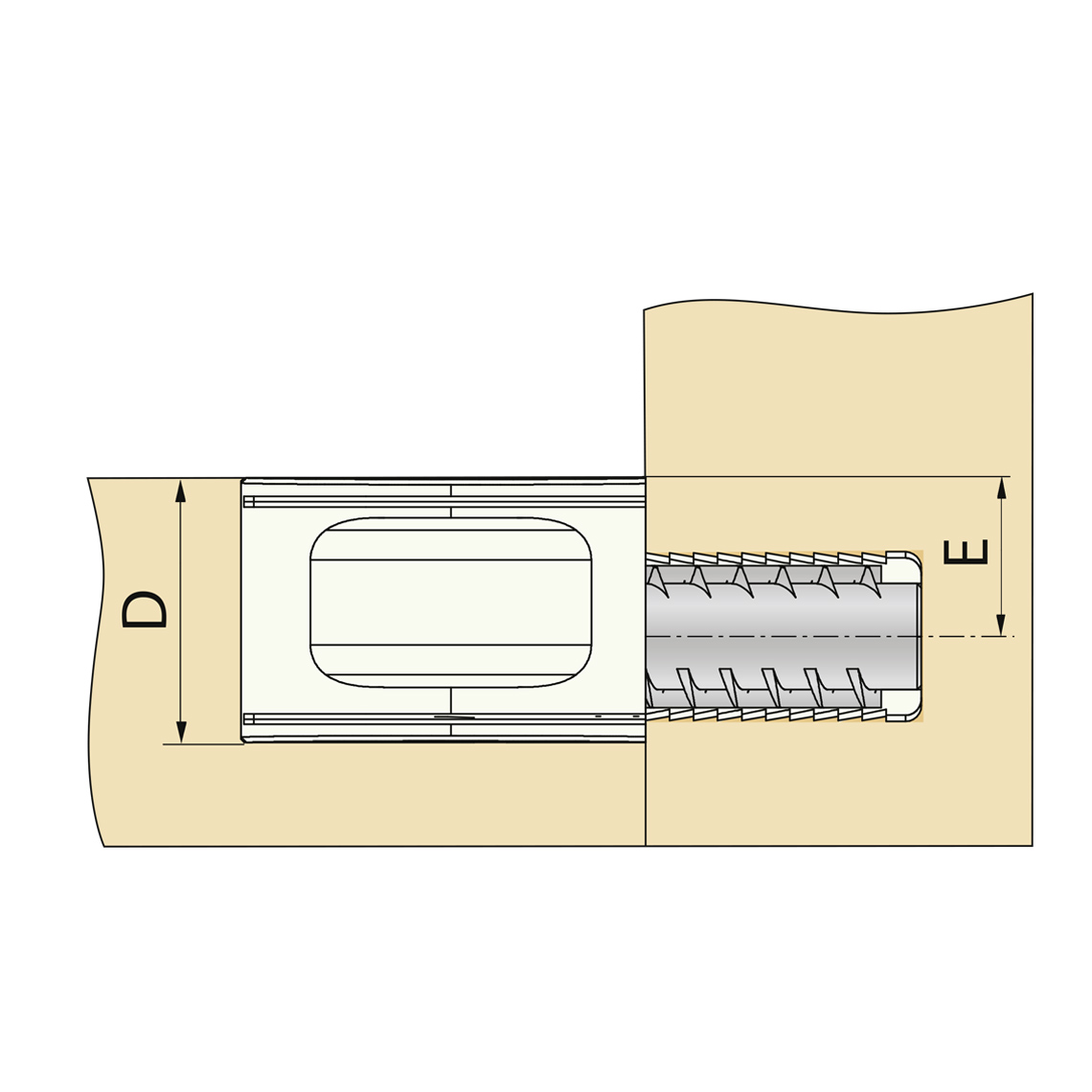

Głębokość wiercenia M

13 mm

Średnica ØA

20 mm

Szerokość B

8 mm

Długość C

12,5 mm

Wysokość D

12,5 mm

Odległość od brzegu do osi E

7,5 mm

Odległość do osi F

minimum 9,5 mm
