Systemy połączeń dla nowowczesnego inżynieryjnego budownictwa drewnianego

System złączy MEGANT® ze swoimi standardowymi rozmiarami szerokości połączenia od 100 mm zapewnia pełne zastosowanie do łączenia belek drugorzędnych z belkami głównymi o sile nośnej do 633 kN dla odcinka zawieszania o długości zaledwie 2 cm.
System RICON®S również znajduje zastosowanie do łączenia belek drugorzędnych z belkami głównymi o obciążeniu do 116 kN dla odcinka zawierzania o długości tylko 3,5 cm dla połączeń w układzie zamkniętym. Oba systemy połączeń przeznaczone są do łączenia elementów drewnianych, stalowych i betonowych (żelbetowych). Zarówno złącza systemu MEGANT® jak i RICON® S montuje się bez konieczności przechylania czy obracania łączonych elementów w celu zawieszenia (połączenia) ich ze sobą. Złącza umożliwiają także wysoki stopień prefabrykacji.

Złącza posiadają Europejską Aprobatę Techniczną (ETA), oznaczenie CE (Conformité Européenne – dyrektywę tzw. “Nowego Podejścia” Unii Europejskiej) a także zapewniają projektantom, architektom, producentom, inwestorom i przede wszystkim samym użytkownikom bezpieczeństwo użytkowania, dzięki stałym i regularnym badaniom kontrolnym w ramach nadzoru technicznego, który jest niezależny od producenta.

Wszystkie złącza montowane są w sposób niewidoczny, samozaciskowy i najczęściej jako rozłączalne i dające się demontować. Tym samym spełniają najwyższe wymagania dotyczące nie tylko prefabrykacji lecz również wyglądu zewnętrznego oraz estetyki i jakości wykonania.

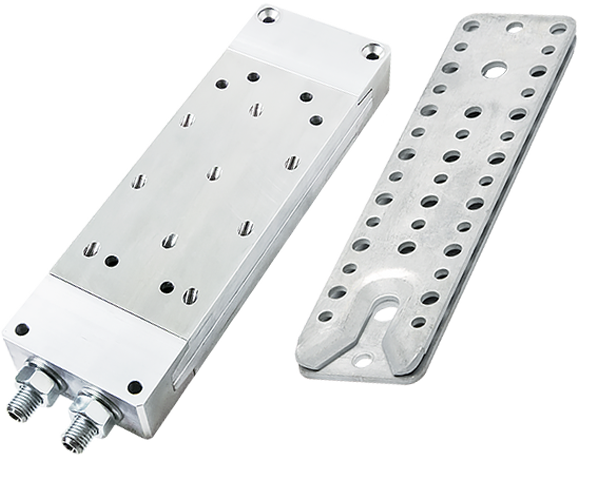

MEGANT® | Złącze dla nowoczesnego inżynieryjnego budownictwa drewnianego do dużych obciążeń do 768 kN

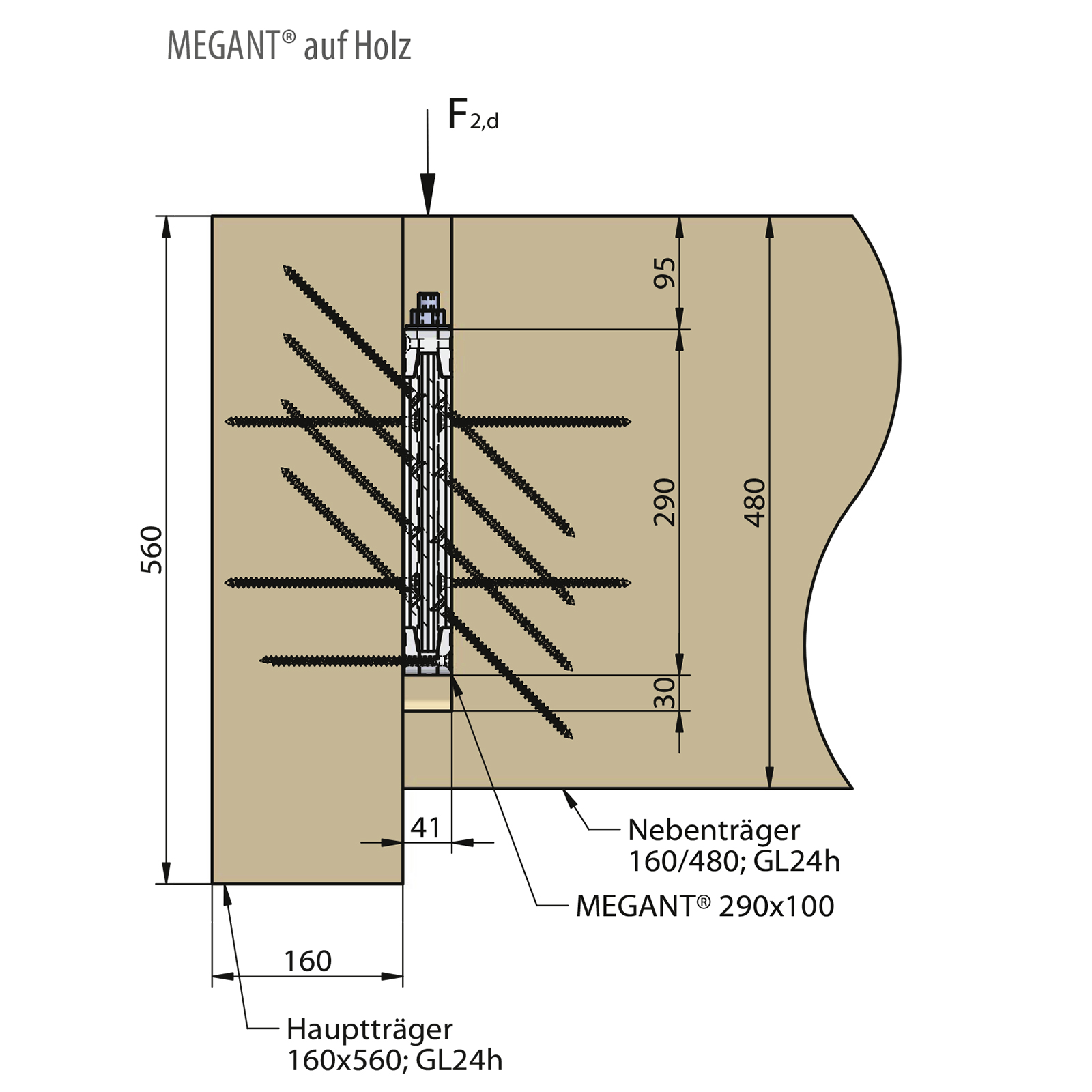

Złącze MEGANT® przeznaczone jest do łączenia belek drugorzędnych z belkami głównymi. Składa się ono z dwóch identycznych płytek łącznych ze stożkowo uformowanymi szczękami zaciskowymi wykonanymi z aluminium w klasie jakości AW 6005 i gwintowanymi prętami przechodzącymi przez jedną i drugą płytkę złącza. Złącza systemu MEGANT® stosuje się do wykonania połączeń widocznych i niewidocznych dla elementów drewnianych o szerokości od 100 mm i obciążeniu nawet do 768 kN. Teraz złącza MEGANT® dostępne w również w nowych standardowych rozmiarach w wariantach z trzema różnymi szerokościami i głębokościami. Indywidualne rozmiary złącza dostępne są na żądanie!

NOWOŚĆ:

  • zgodnie z aktualnymi Europejskimi Aprobatami Technicznymi, złącza MEGANT® zapewniają wytrzymałość na skręcanie zarówno dla połączeń sztywnych jak i przegubowych belek głównych
  • solidne – standardowo dostępne rozmiary zapewniają możliwość obciążenia do 341 kN a rozwiązania na indywidualne żądanie klienta nawet do 768 kN,
  • trwałe – wysoka odporność na korozję umożliwia stosowanie złączy w konstrukcjach krytych pływalni i basenów,
  • elastyczne – złącza można stosować do elementów drewnianych o szerokości od 100 mm do 190 mm,
  • wszechstronne – złącza można stosować do łączenia elementów z różnych materiałów takich, jak drewno, stal czy beton czyli łączenia drewna z drewnem, drewna ze stalą lub drewna z betonem; za pomocą złączy MEGANT® można również łączyć elementy na warstwach pośrednich,
  • wytrzymałe – złącze można obciążać we wszystkich czterech kierunkach z możliwością przenoszenia momentu skręcającego od belki drugorzędnej,
  • uniwersalne – złącza można stosować do łączenia nowych rodzajów materiałów drewnianych zarówno z drewna liściastego i iglastego takich, jak LVL, CLT, belek klejonych warstwowo wzdłuż włókien, belek klejonych warstwowo w poprzek włókien,
  • wyjątkowe – montaż odbywa się bez przewracania łączonych elementów,
  • optymalne – zoptymalizowany obraz odwzorowania wkrętów w płytkach złącza MEGANT®,
  • odporne na ognień – zgodne z normą DIN 4102-2 dzięki metodzie trójstronnego ukrycia złącza i bezspoinowemu systemowi montażu,
  • efektywne – dają możliwość mocowania (zawieszania) belek drugorzędnych zarówno od góry jak i od dołu,
  • praktyczne – zapewniają krótkie czasy pracy dźwigu przez wysoki stopień prefabrykacji i tylko 2 cm długości odcinek zawieszania,
  • demontowalne – możne je rozłączać i demontować a następnie ponownie montować i łączyć,
  • sprawdzone – posiadają Certyfikat Europejski CE i Europejską Aprobatę Techniczną EETA Nr 15/0667 w komplecie z wkrętami i gwintowanymi prętami ze stali szlachetnej i nadają się do stosowania z elementami wykonanymi z drewna iglastych i liściastych.

*Teraz dostępne są nowe rozmiary złącza MEGANT® jako rozmiary standardowe: 310x60x40, 430x60x40, 550x60x40, 310x100x40, 430x100x40, 550x100x40, 310x150x50, 430x 150×50, 550x150x50

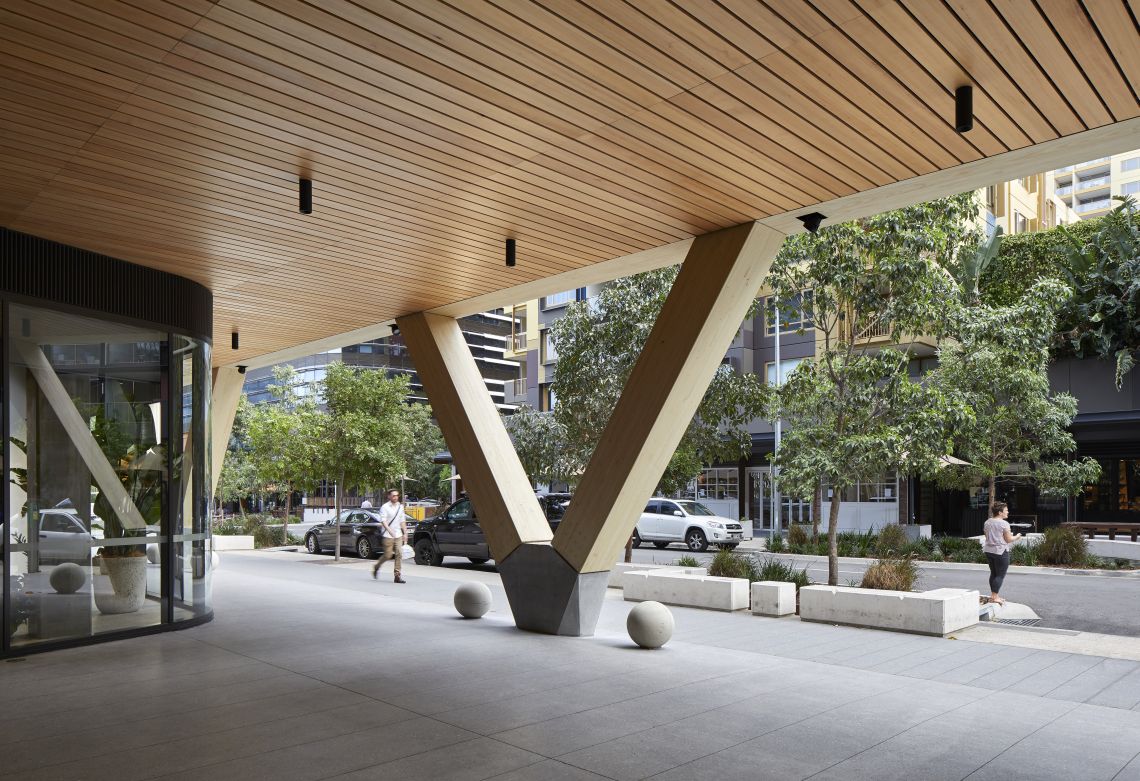

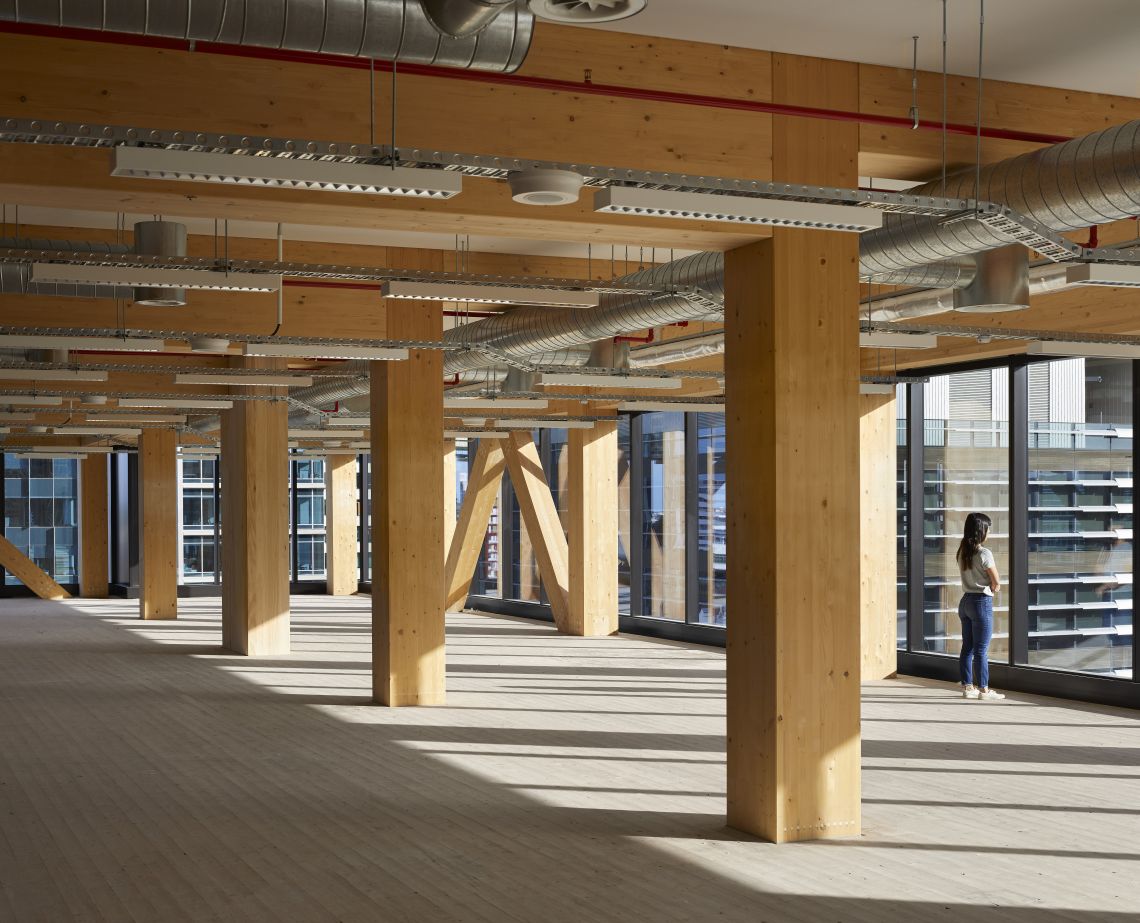

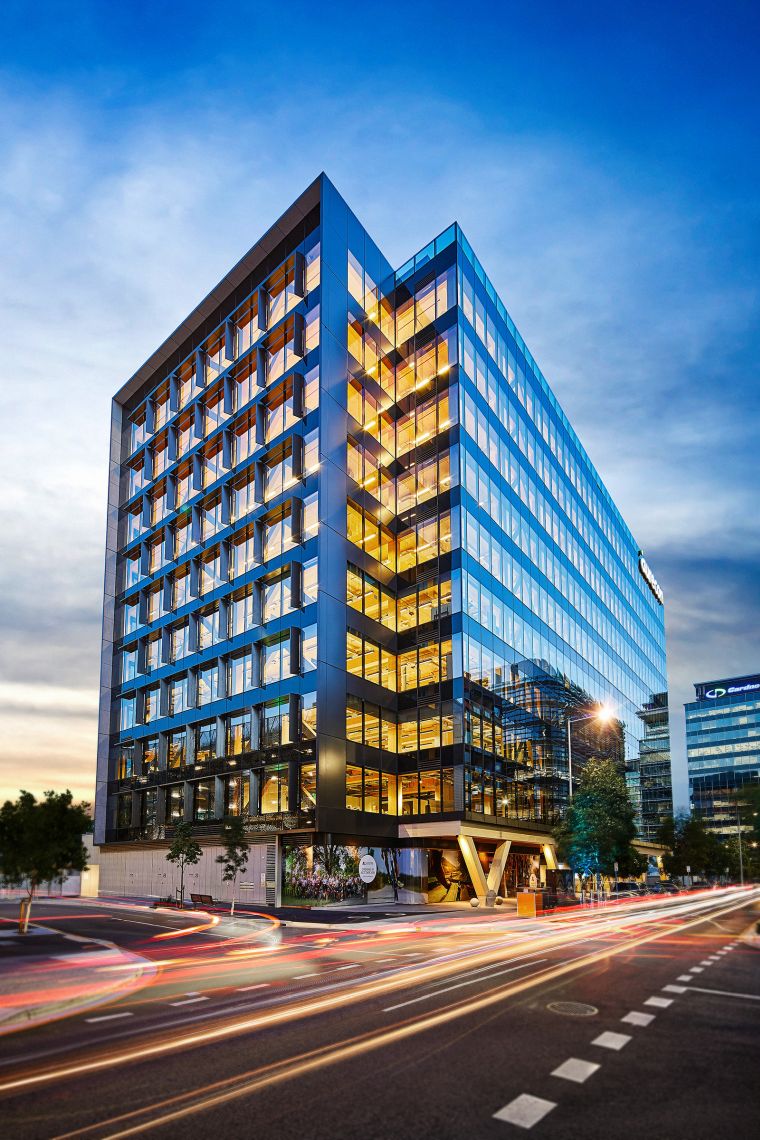

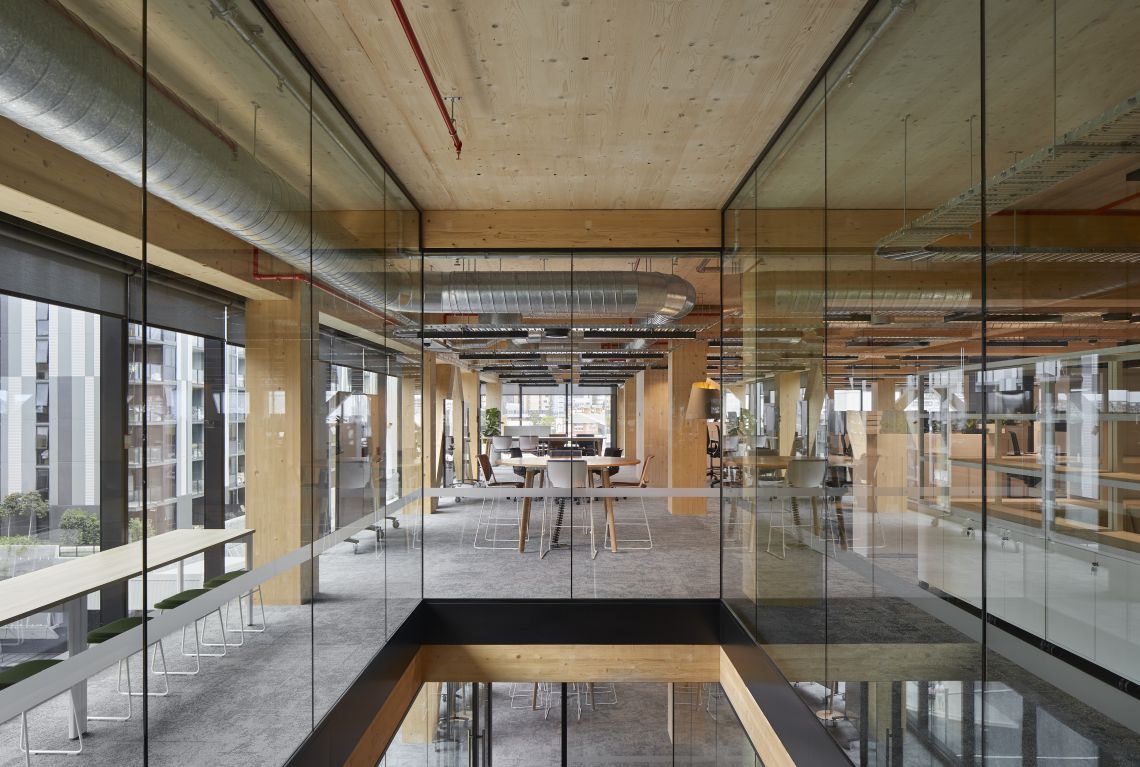

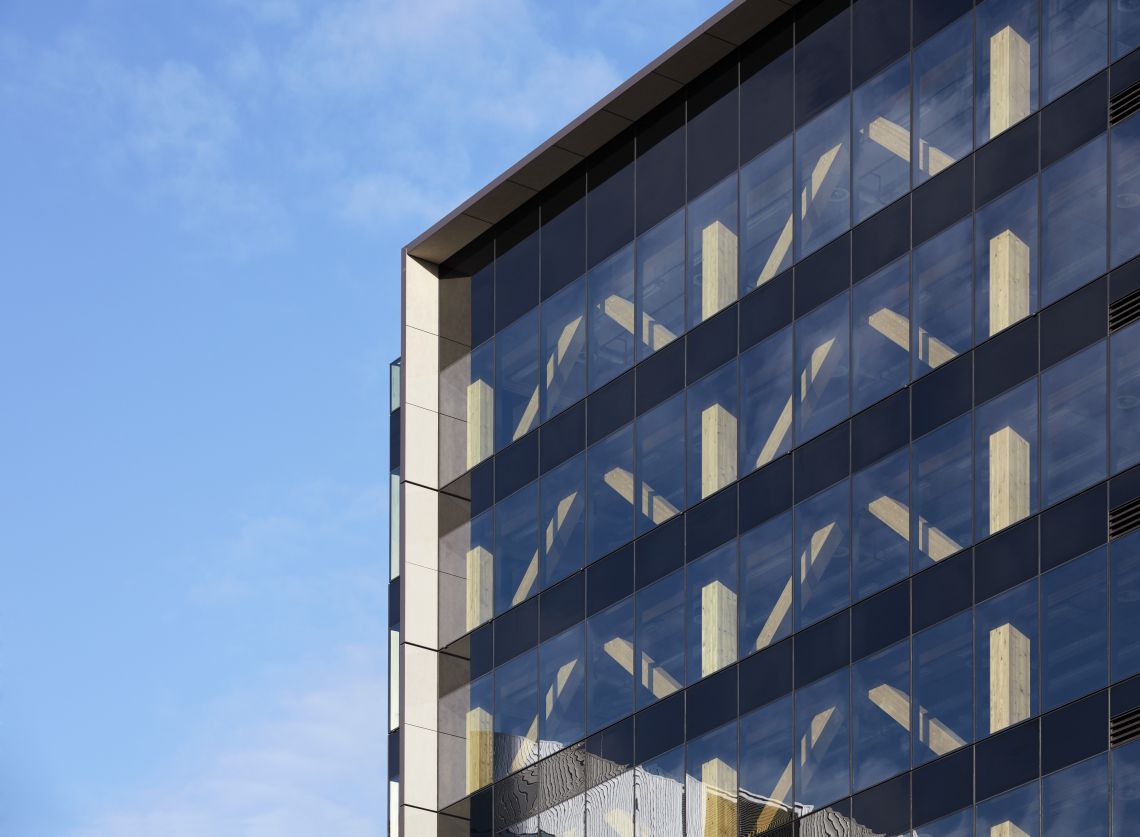

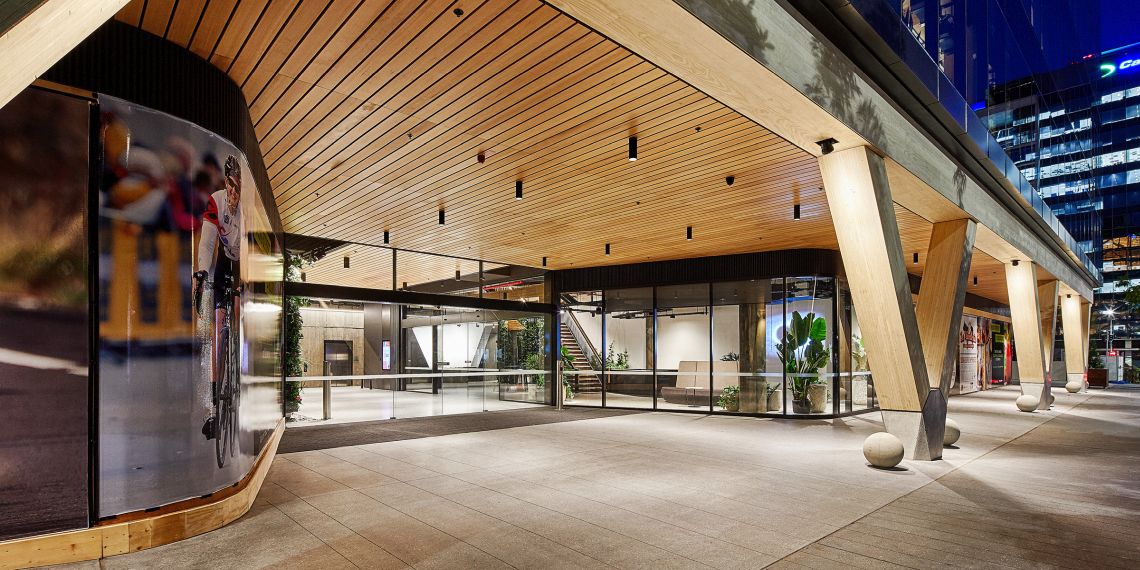

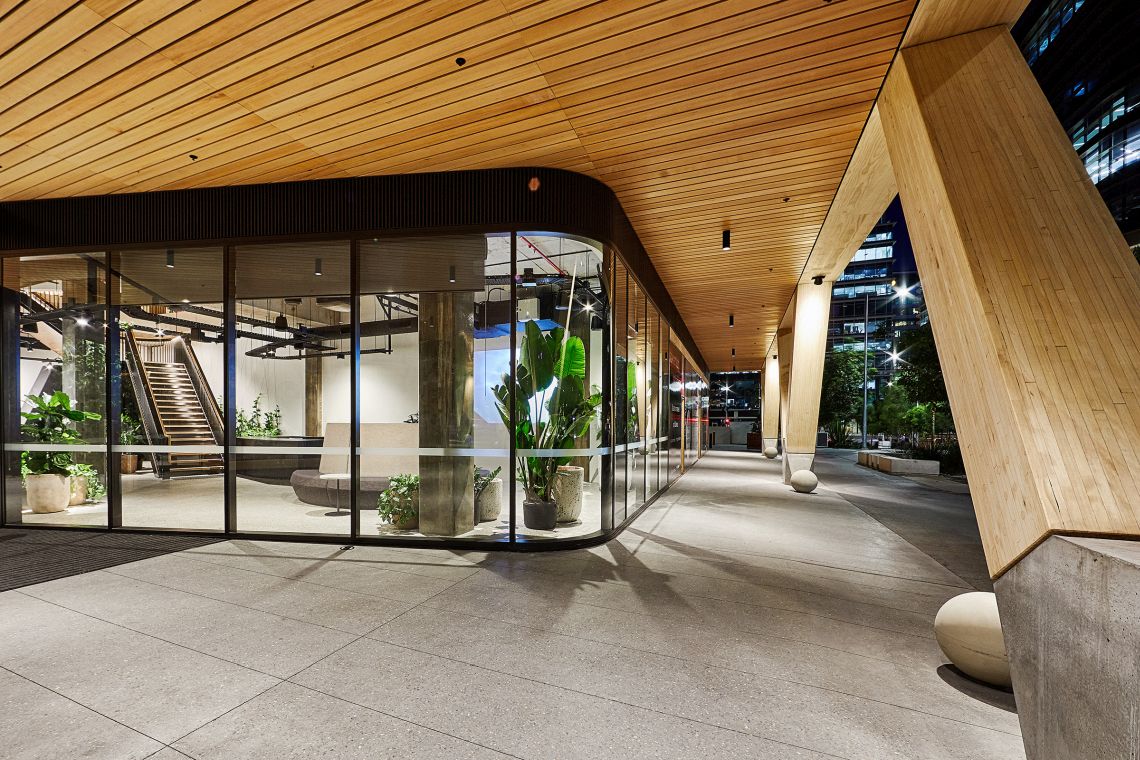

Budynek biurowy '25 King'

Obiekt: Budynek biurowy 25 King w Brisbane (Australia)
Złącza: MEGANT® i RICON® S
Projekt i architektura: Firma Bates Smart AU-Melbourne Victoria 3000 www.batessmart.com
Statyka: Firma Lendlease, Aurecon www.lendlease.com
Wykonawca konstrukcji drewnianej: Firma Stora Enso FI-00101 Helsinki www.storaenso.com, Firma Wiehag GmgH A-4950 Altheim www.wiehag.com
Inwestor: Firma Impact Investment Group Melbourne www.impact-group.com.au
Czas budowy: 2017 / 2018
Technologia: Drewniana konstrukcja szkieletowa
Lokalizacja: 25 King Street, Bowen Hills Queensland, Australia www.aurecongroup.com/projects/property/25-king
Powierzchnia użytkowa: 16455 m2
Szczegóły: Użyto 997 złączy MEGANT i 484 złączy RICON S

Film na kanale YouTube: “25 King Street, Brisbane – A Visionary Timber Building”

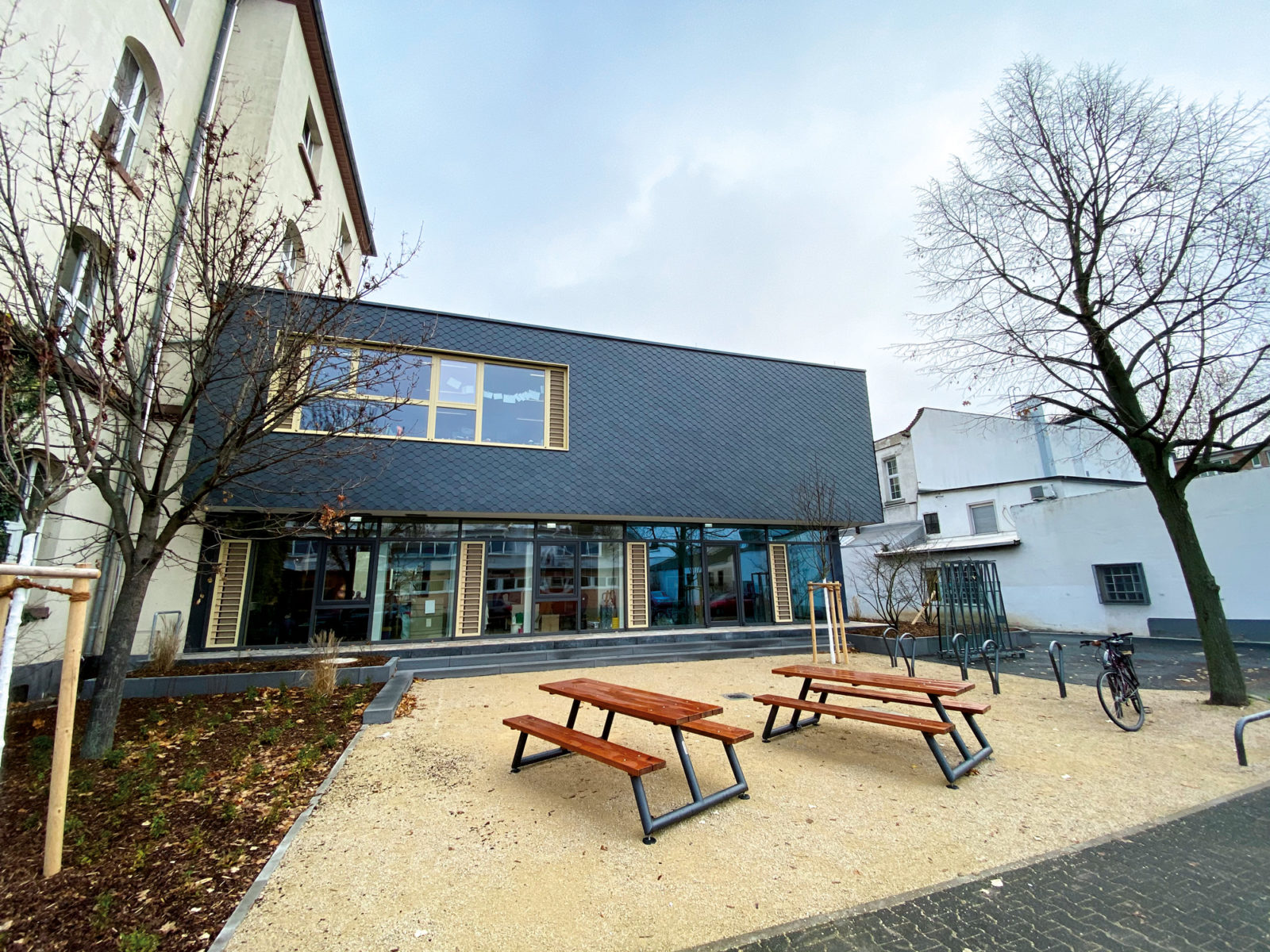

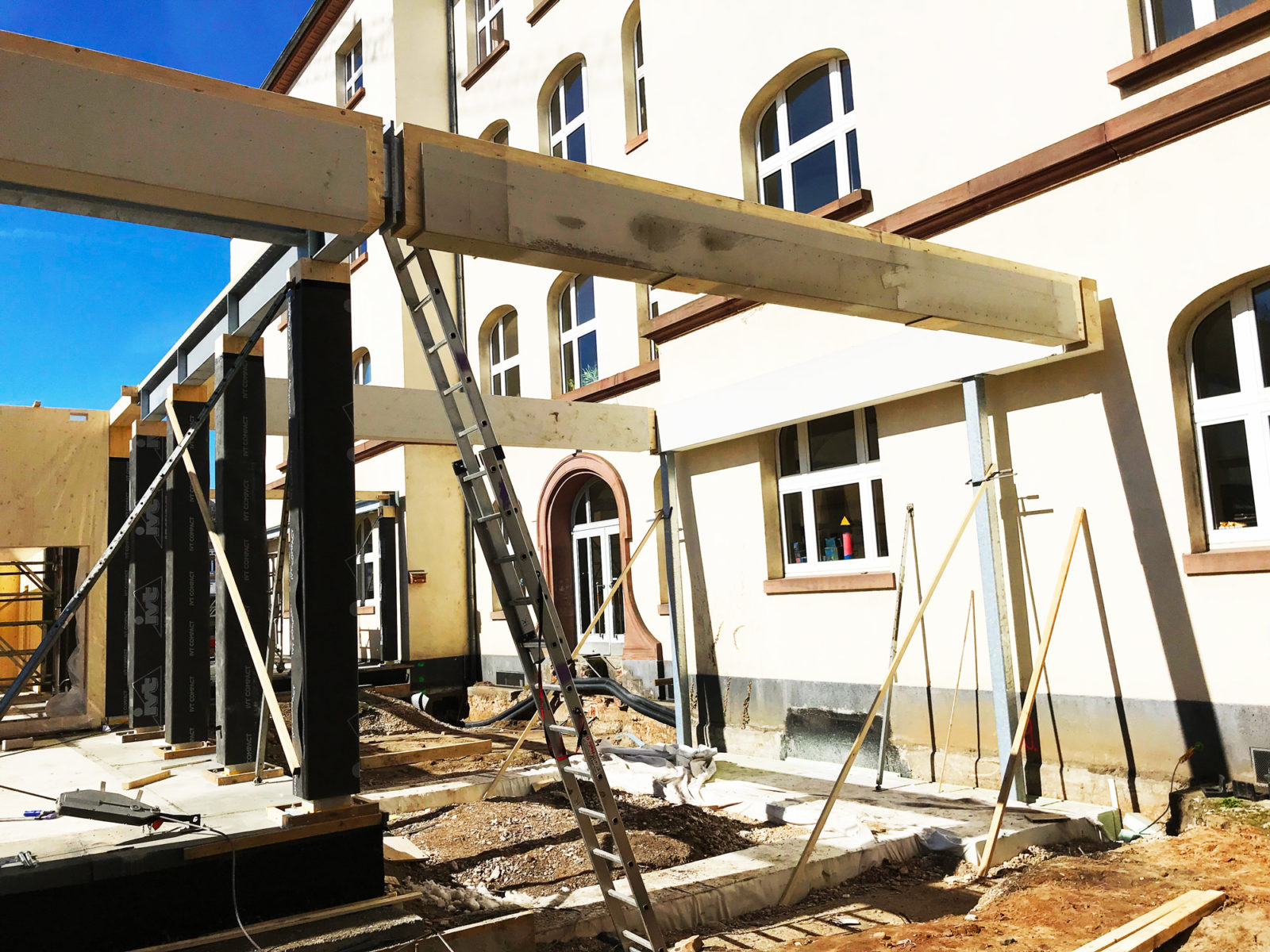

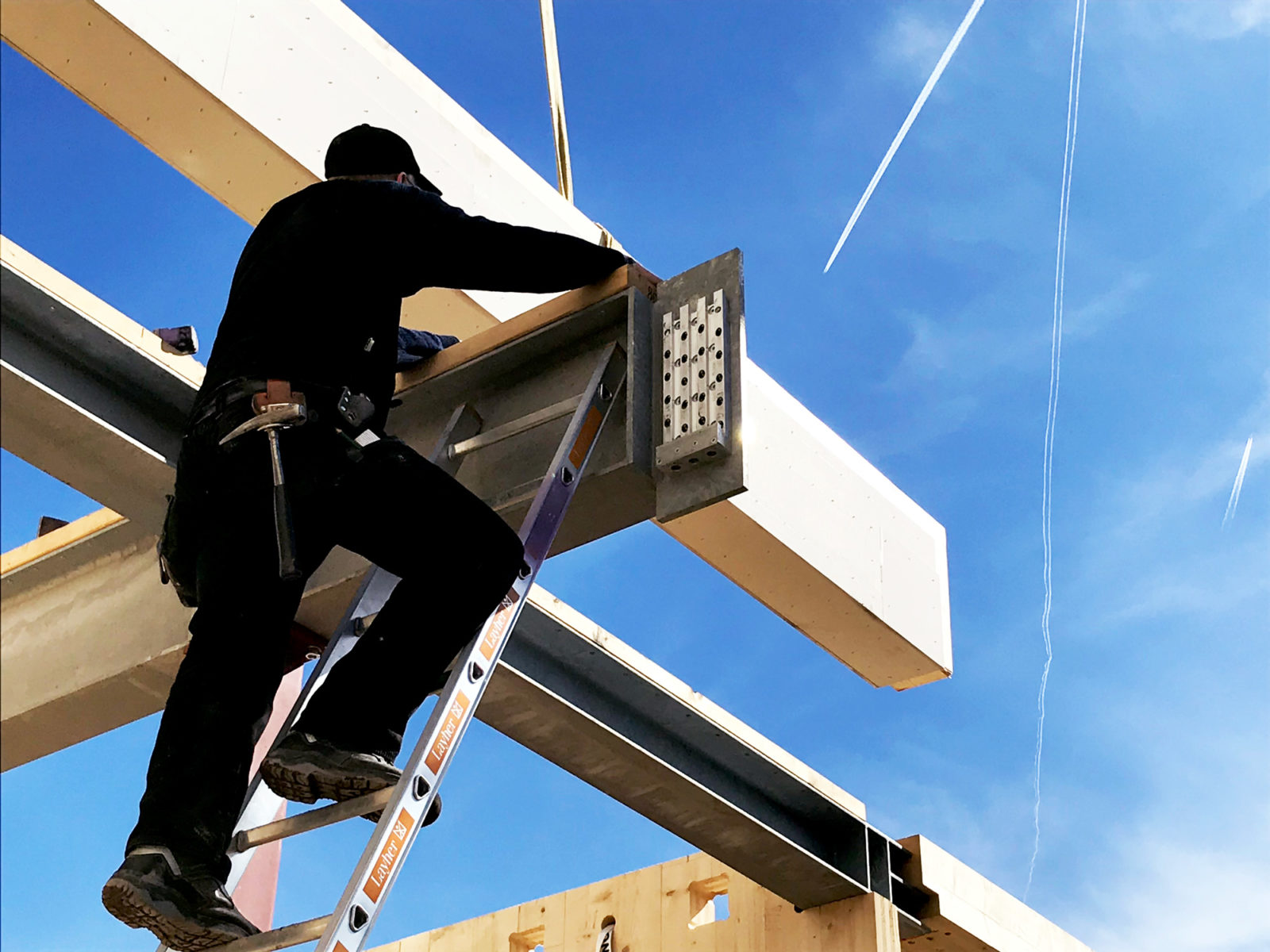

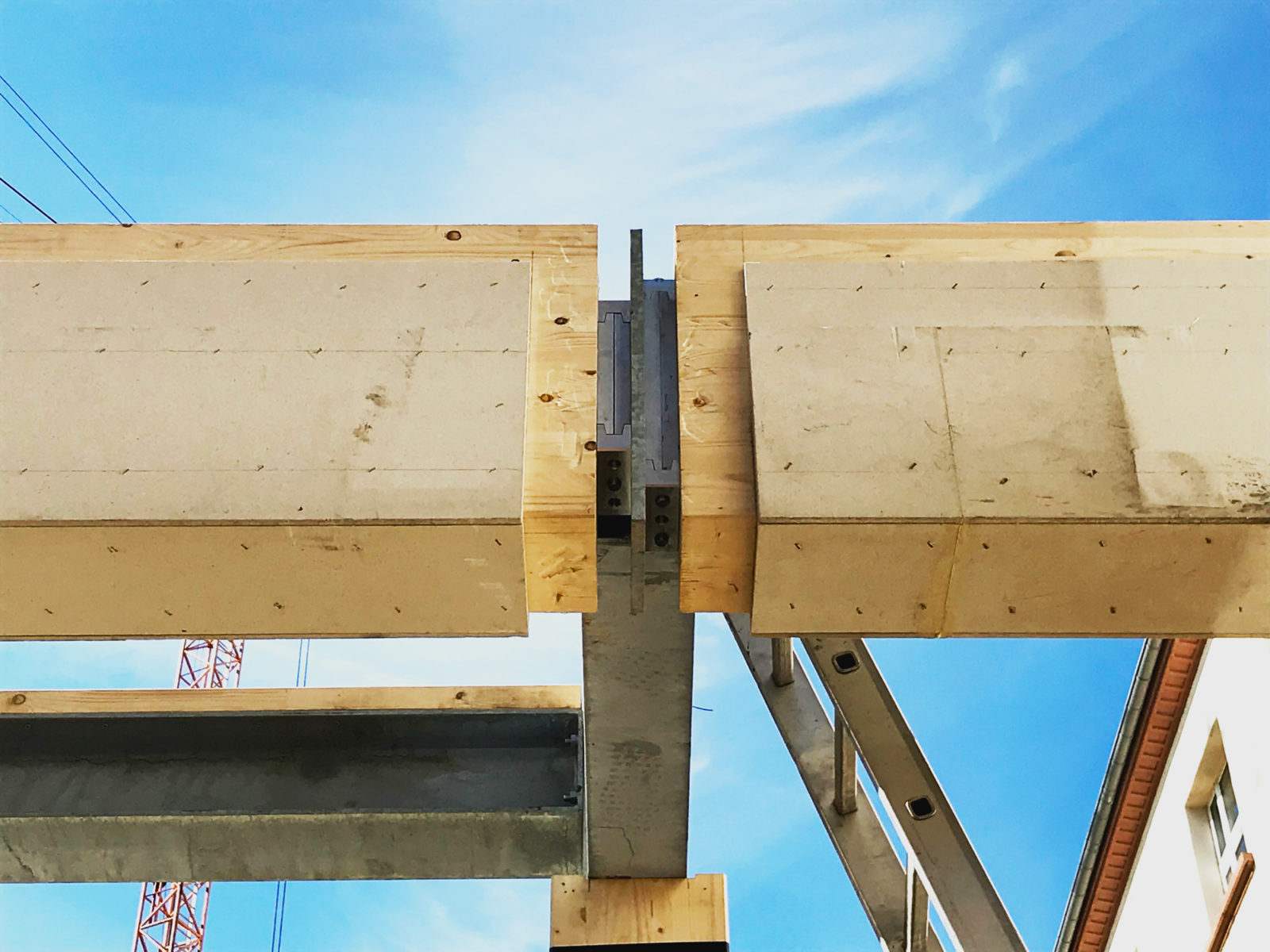

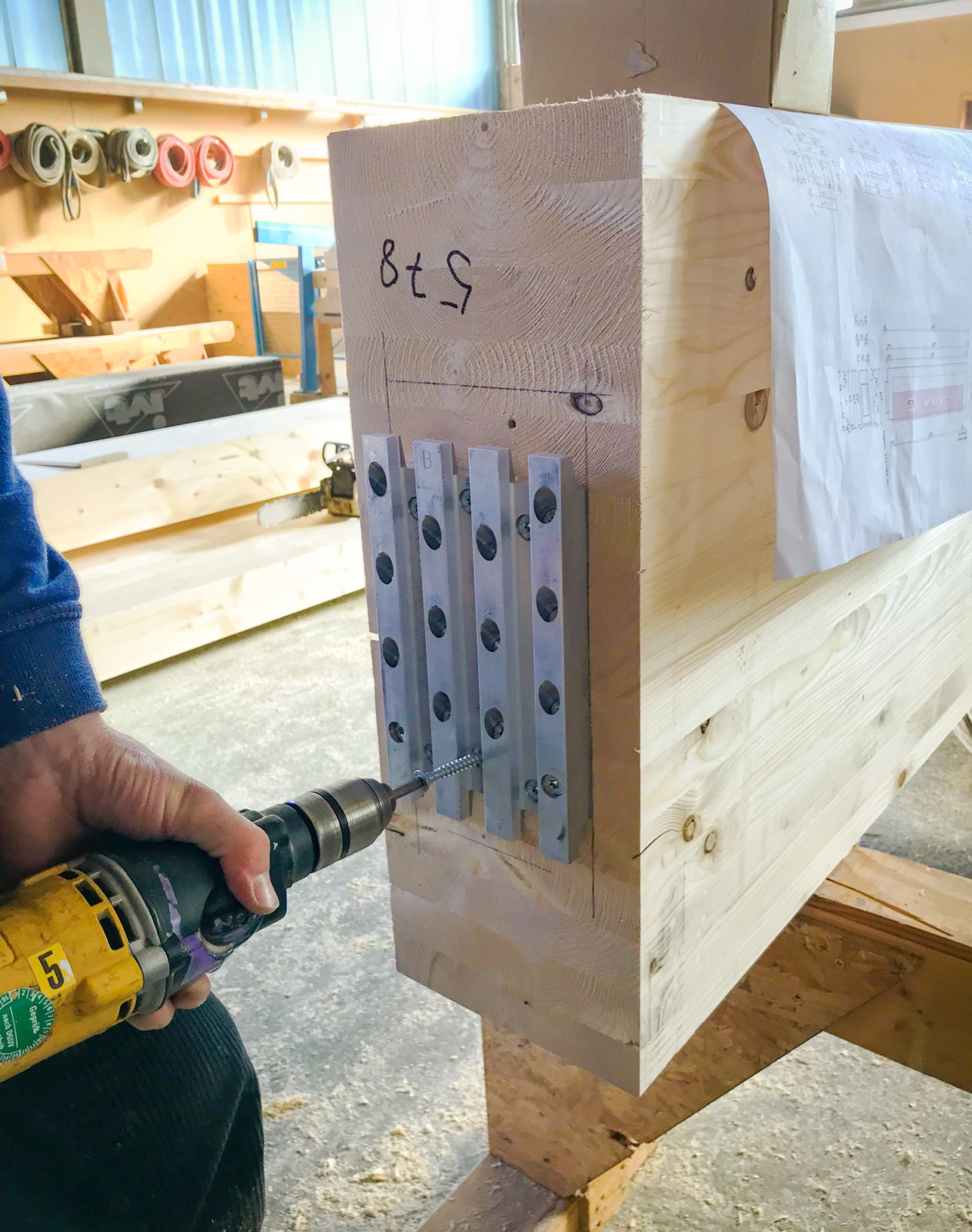

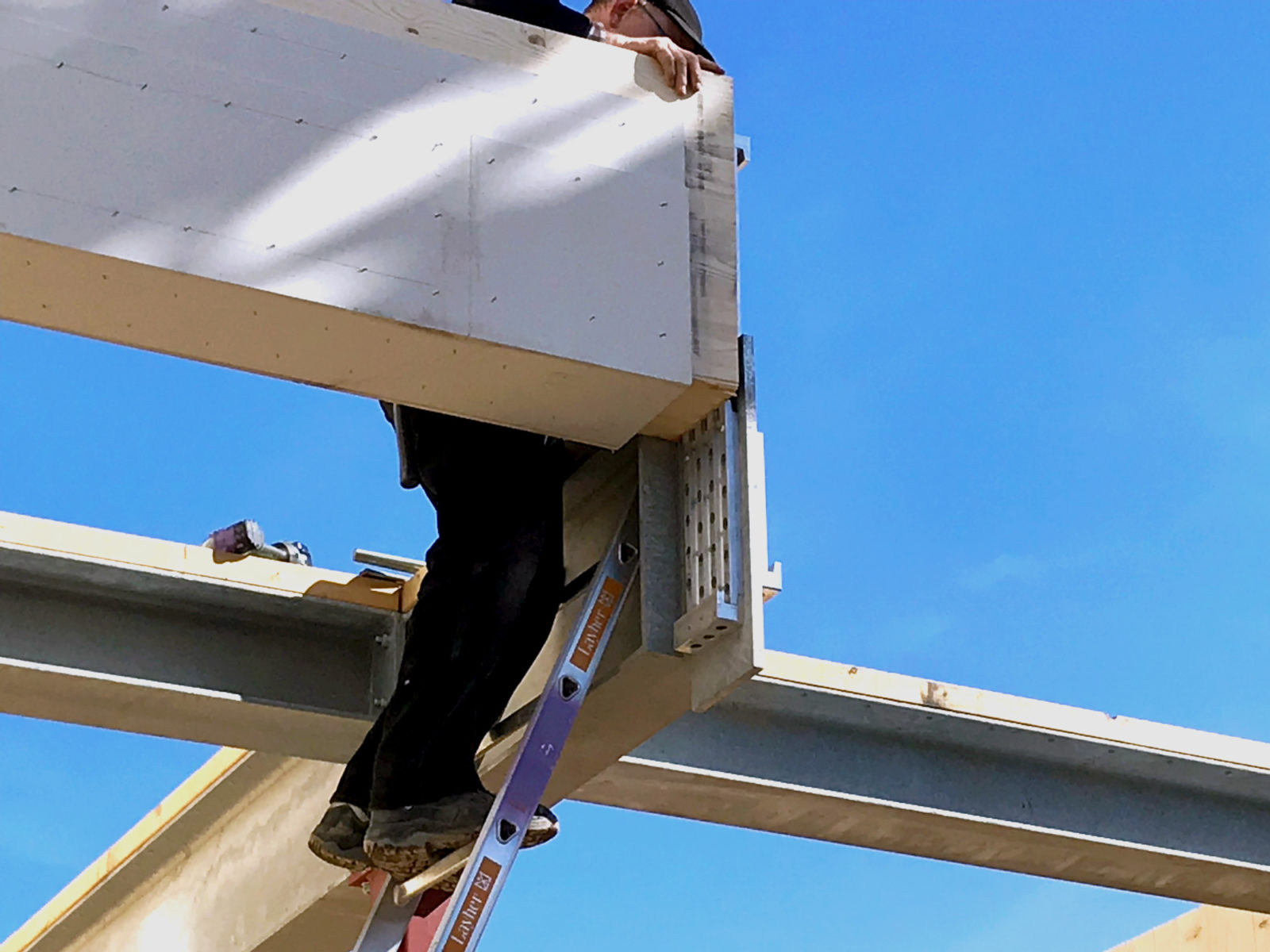

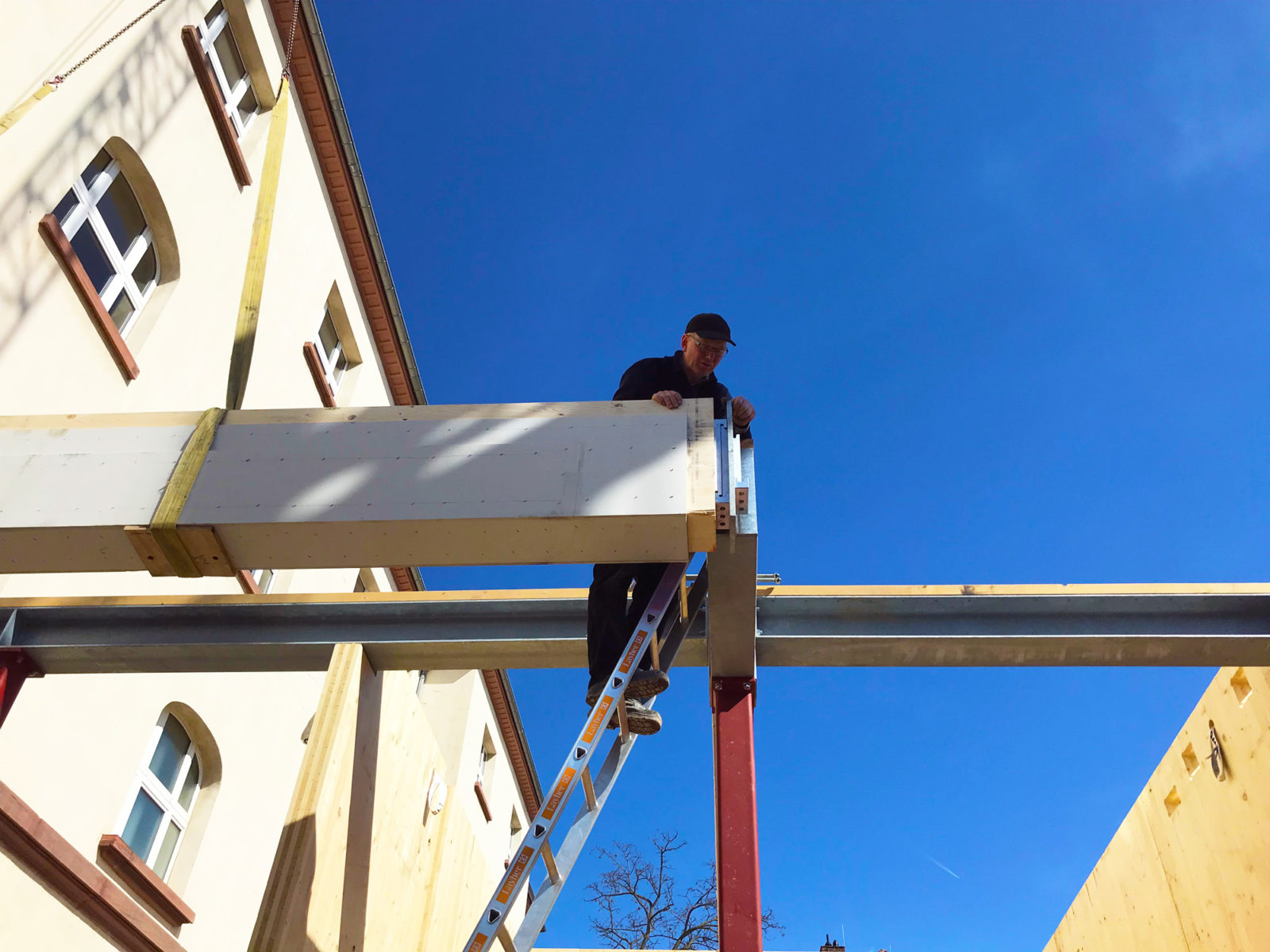

Szkoła Gründerrode

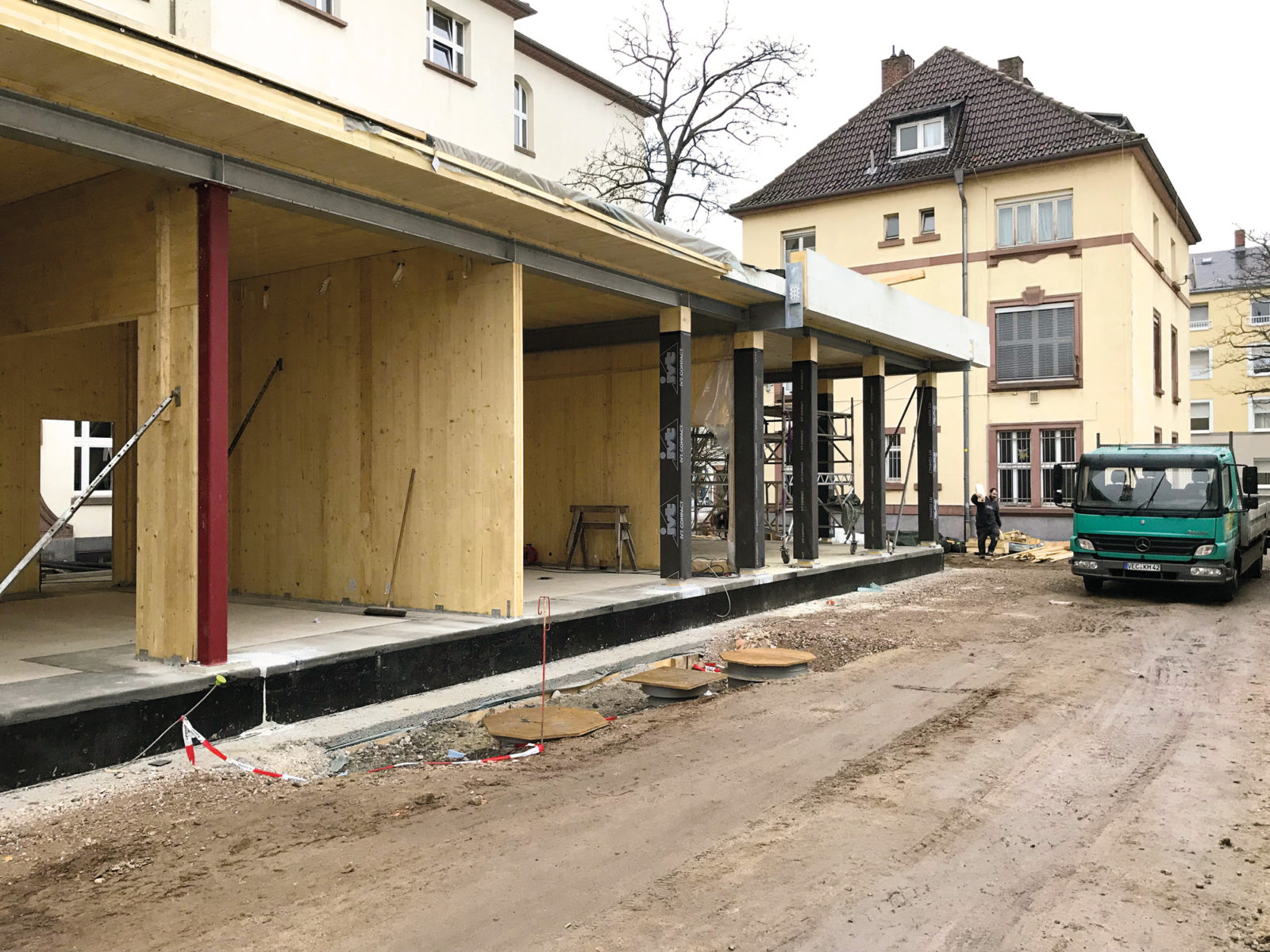

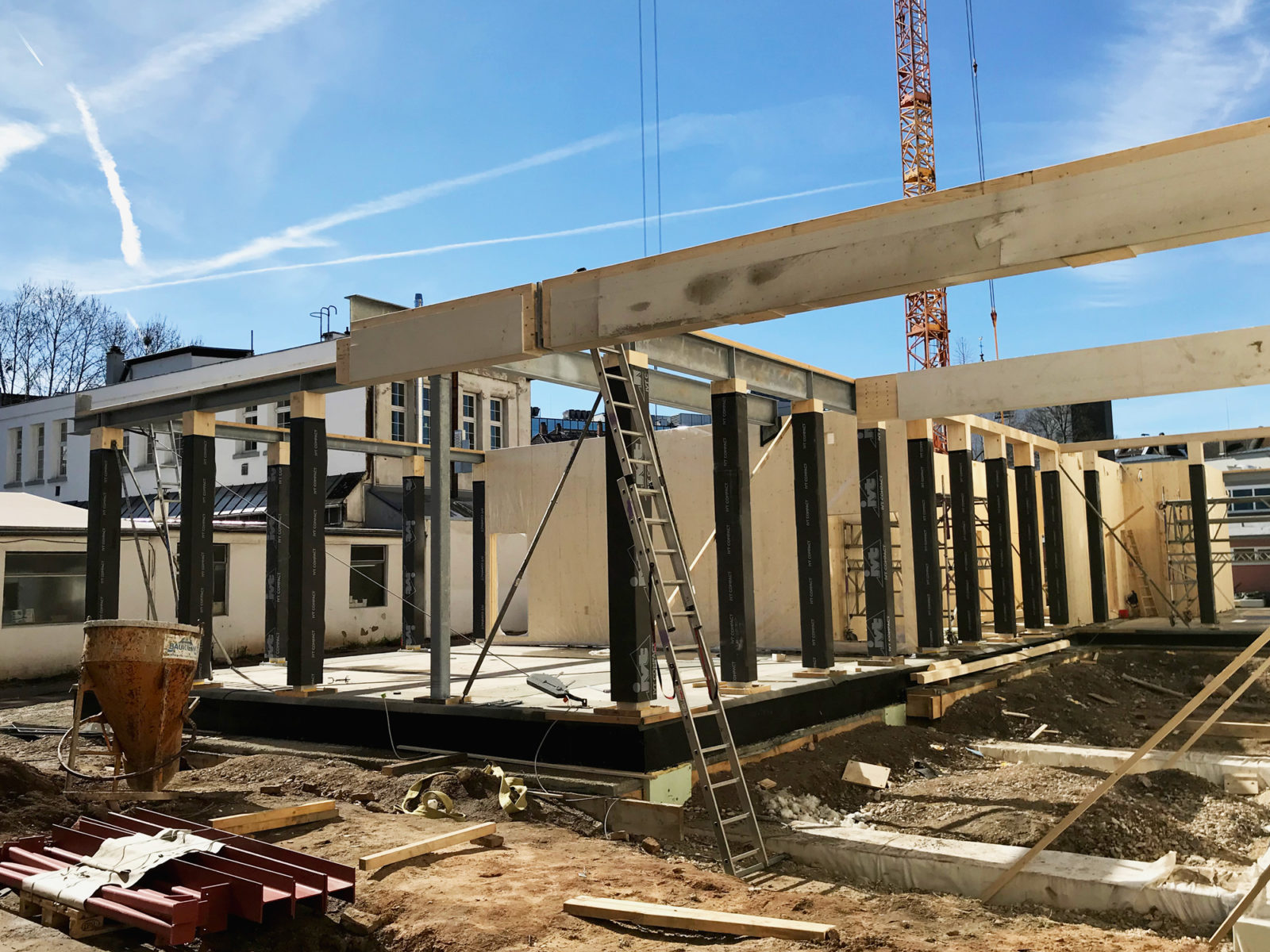

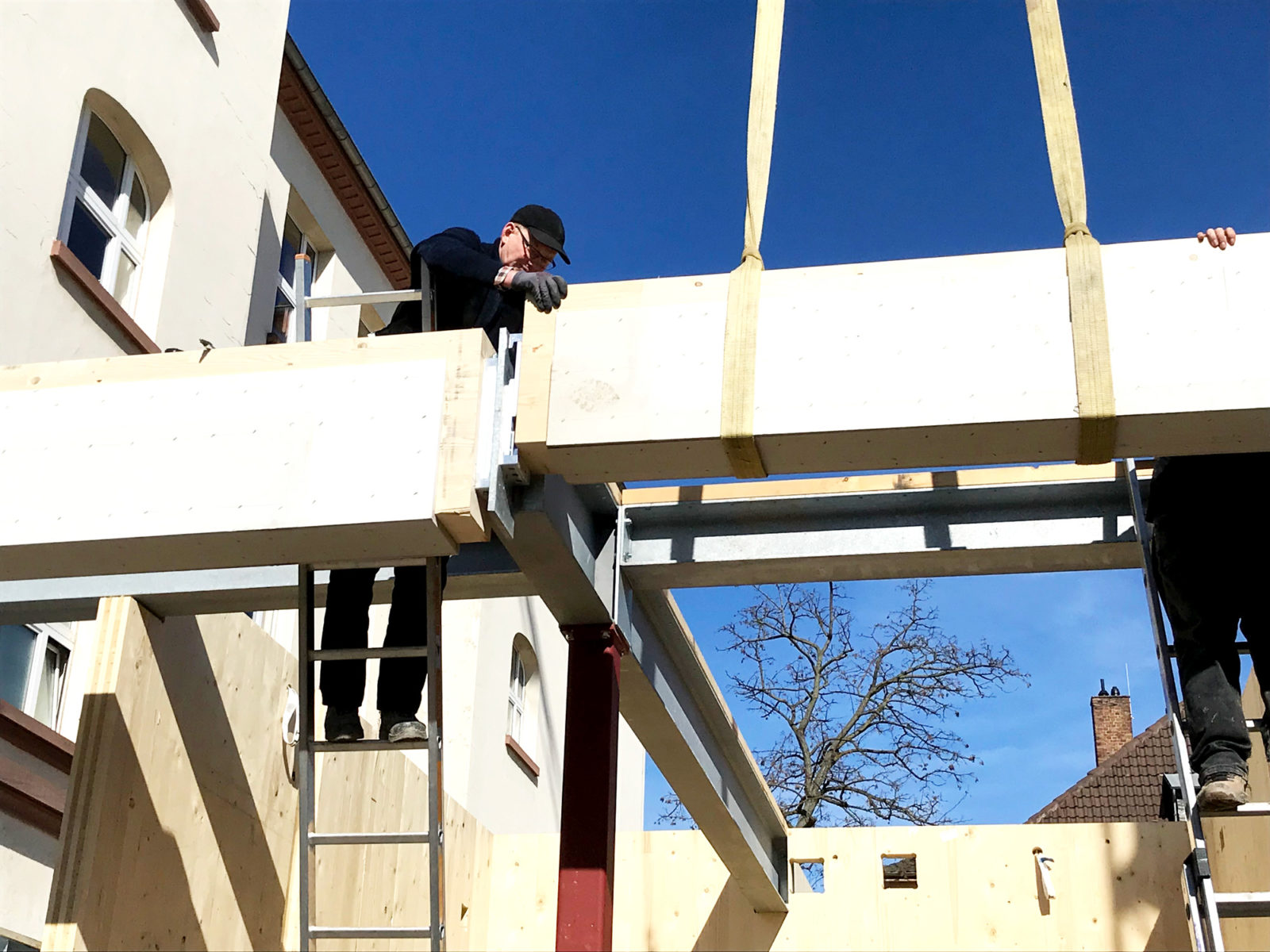

Obiekt: Rozbudowa „Szkoła Gründerrode Frankfurt“
Złącza: MEGANT®
Projekt: Architeci: Frau Christin Kappler, Herr Lutz Böhm, Herr Gero Quasten,
Firma Ing. Holzbau Krogmann: Herr Cornelius Wandt (nadzór nad projektem)
Architektura: Firma Prosa Architekten + Stadtplanung, Quasten Rauh Part GmbB, Schleiermacherstr. 8, 64283 Darmstadt, www.prosa-online.com
Konstrukcja: Stadt Frankfurt am Main, DER MAGISTRAT, Amt für Bau und Immobilien, 25.53.2 Projektbereich Hochbau Dienstleistermodell, Gerbermühlstraße 48, 60594 Frankfurt am Main
Statyka: Wagner Zeitter Bauingenieure GmbH, Adolfsallee 27, 65185 Wiesbaden, www.wagner-zeitter.de
Wykonawca konstrukcji drewnianej: Firma Krogmann Ing.-Holzbau GmbH, Kroger Pickerweg 142, 49393 Lohne, www.krogmann-holzbau.de
Inwestor: Stadt Frankfurt am Main, DER MAGISTRAT, Amt für Bau und Immobilien, 25.53.2 Projektbereich Hochbau Dienstleistermodell, Gerbermühlstraße 48, 60594 Frankfurt am Main, www.abi.frankfurt.de
Generalny wykonawca: Stadt Frankfurt am Main
Rok budowy: 2018
Technologia: Drewniana konstrukcja ramowa
Lokalizacja: Szkoła Gründerrode Frankfurt – Hufnagelstraße 25, D-60323 Frankfurt nad Menem
Kubatura/powierzchnia: Kubatura 2 788m³ (wynikająca z charakterystyki energetycznej), powierzchnia użytkowa 892m²/ powierzchnia netto 705m² (wynikająca z charakterystyki energetycznej)

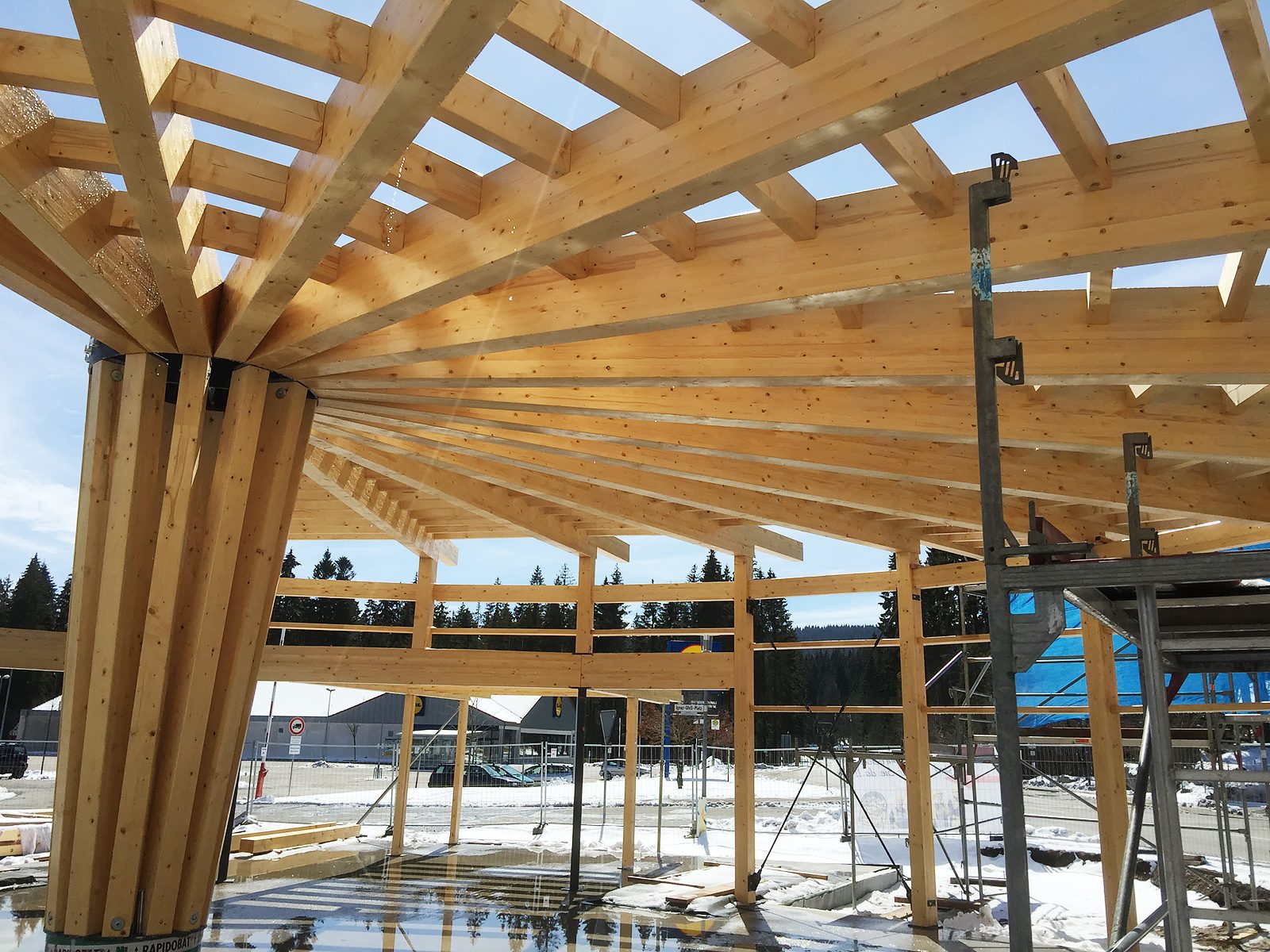

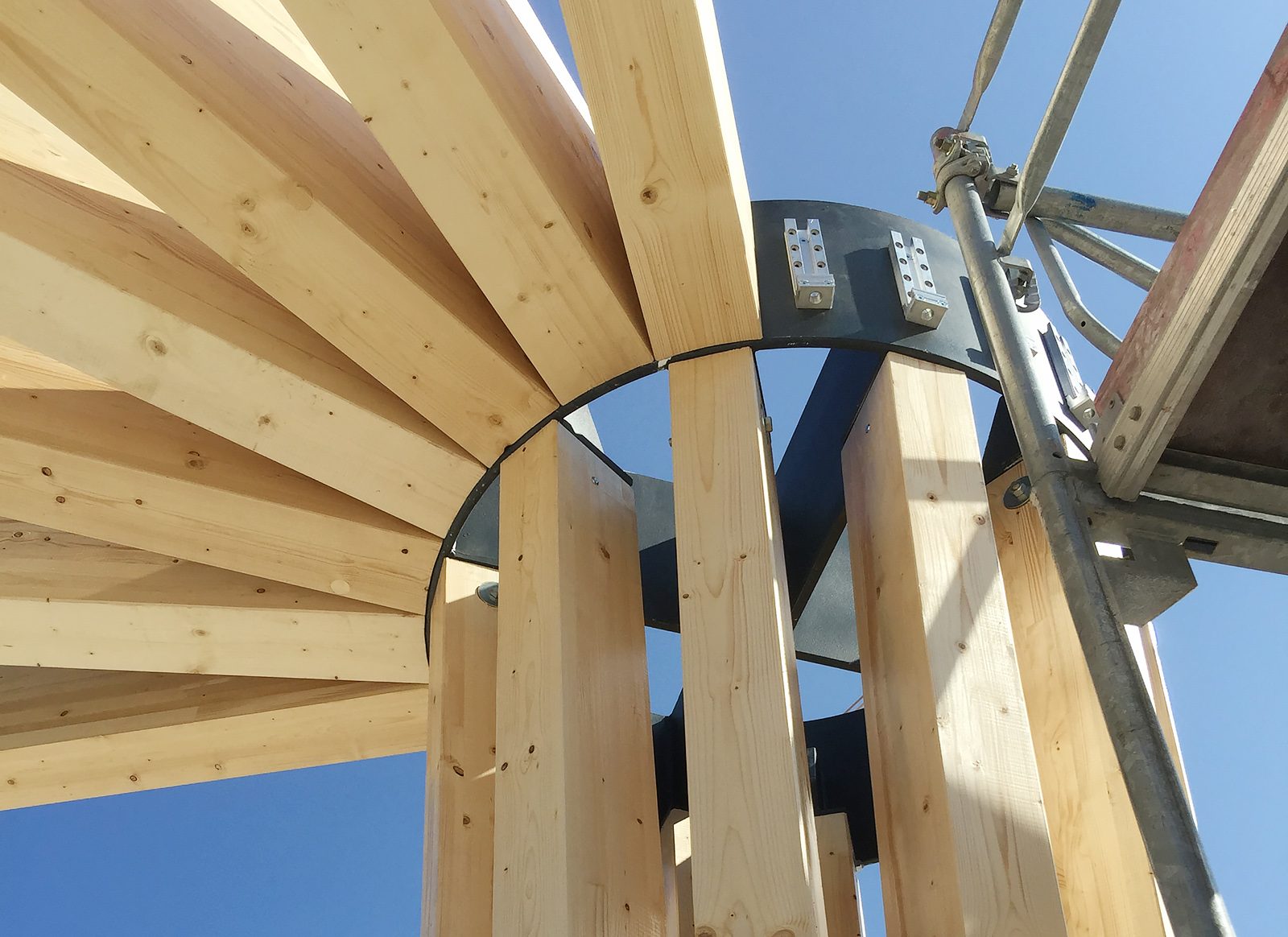

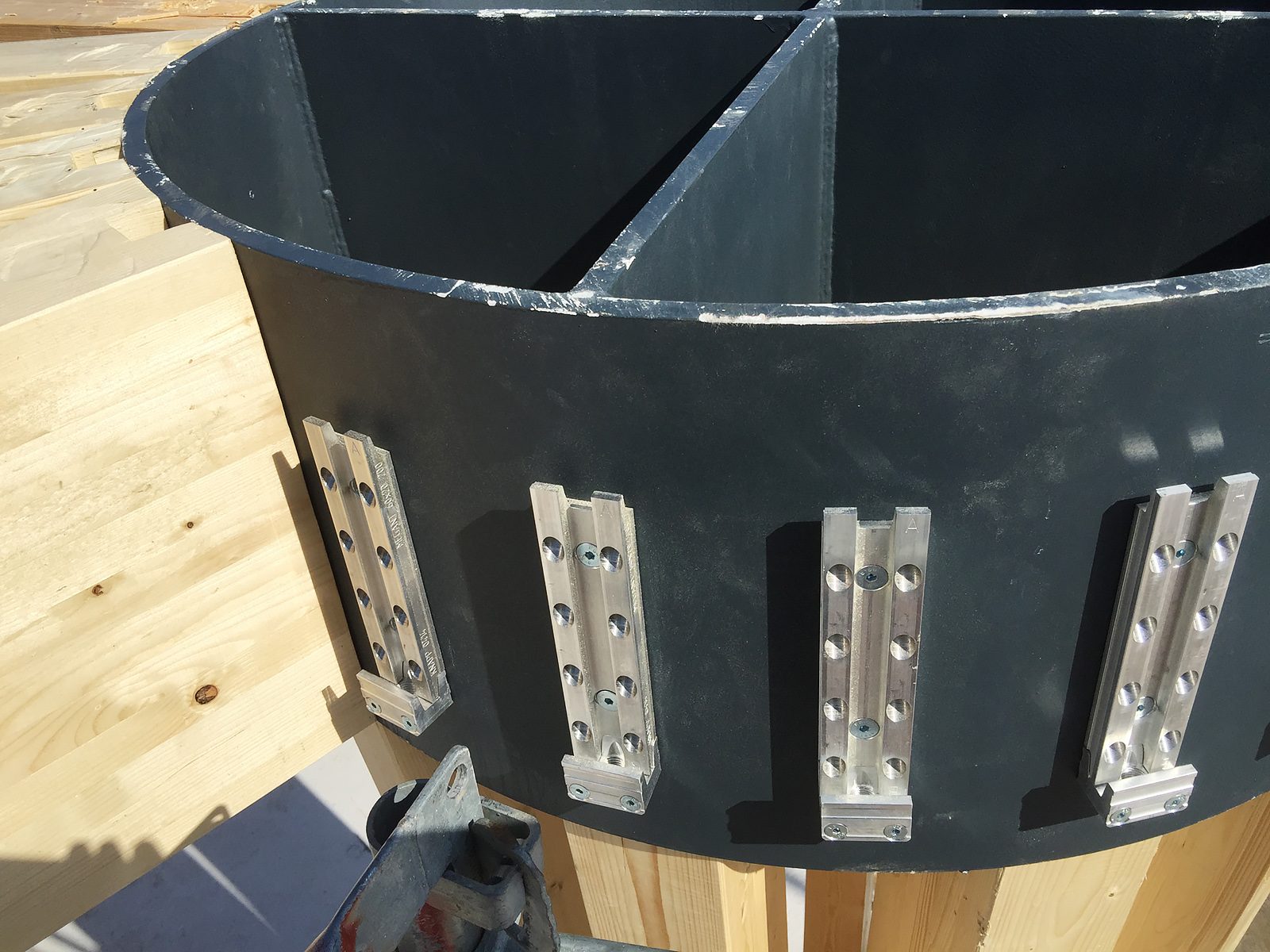

Kawiarnia u Fischera

Obiekt: Kawiarnia u Fischera
Złącza: MEGANT®
Inwestor: Firma Bäckerei & Konditorei Dirk Fischer
Projekt: Firma Architekturbüro Gerd Schwab, www.architekt-schwab.de
Wykonawca konstrukcji drenianej: Ing. Holzleimbau Wiedmann GmbH & Co. KG, www.wiedmann-holzleimbau.de
i firma Zimmerei Holzbau Fehrenbach, www.zimmereiguide.com/zimmerei_holzbau_fehrenbach
Statyka: Firma Ingenieubüro Sättele, www.saettele-ing.de
Rok budowy: 2015

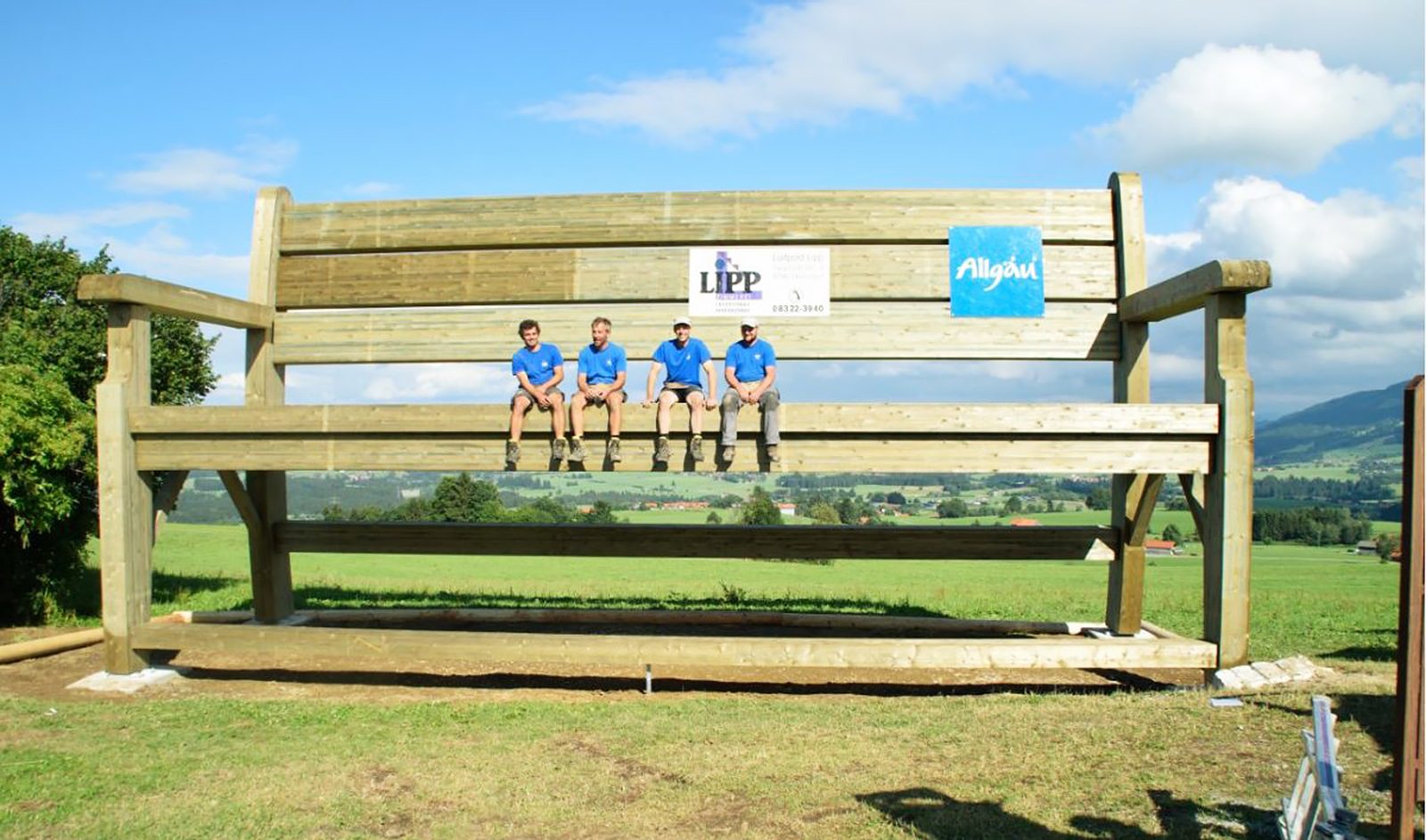

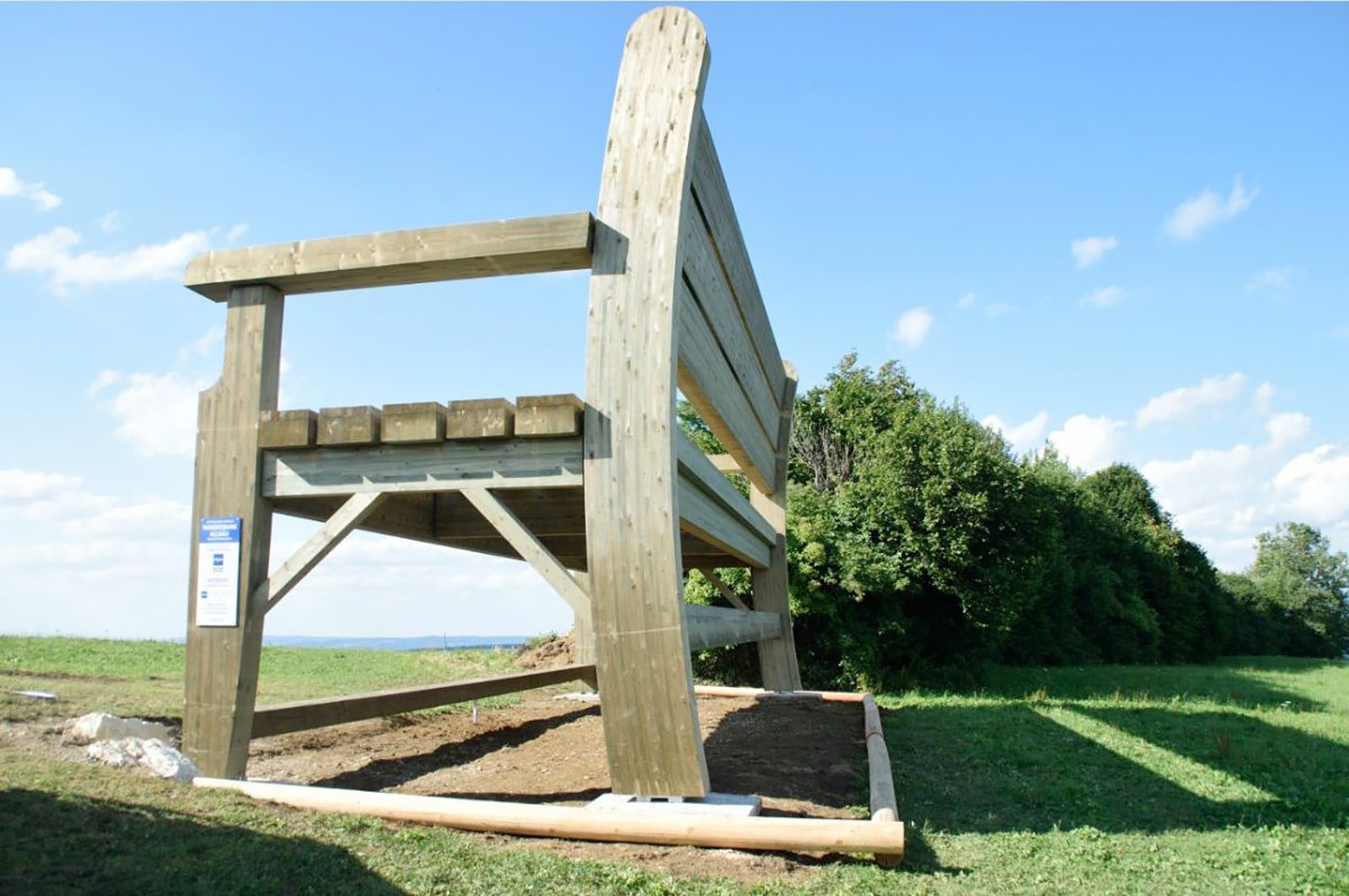

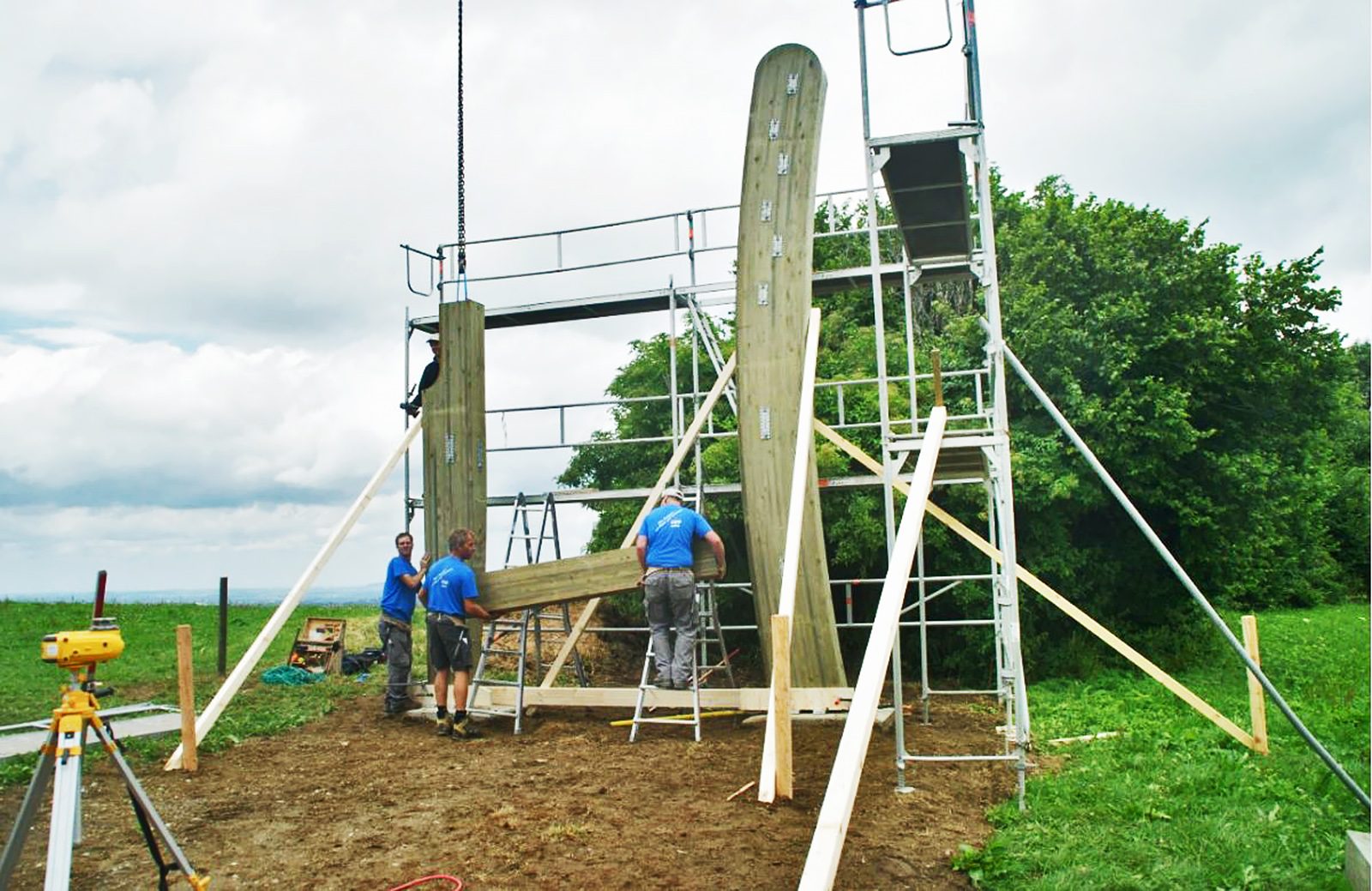

Ławka XXL dla spacerowiczów Allgäu w Mittelberg / Allgäu

Obiekt: Ławka XXL dla spacerowiczów Allgäu w Mittelberg / Allgäu
Złącza: MEGANT® i RICON S
Wykonanie: Firma Holzbau Lipp www.lipp-holzbau.de/
Informacje o projekcie: Zainicjowana w kooperacji z “AllgäuTopHotels“ największa ławka dla spacerowiczów w Niemczech, zlokalizowana na obrzeżu miasta Mittelberg na zboczu wzgórza, zapewnia fantastyczny widok na miejscowość Neuschwanstein i alpejski grzbiet górski aż po szczyt Zugspitze. Obiekt o długości 12 m i wysokości 6 m przeszedł nieodpłatnie na własność Stowarzyszenia Ruchu Drogowego w Mittelberg.
Zdjęcia i tekst: Firma Lipp

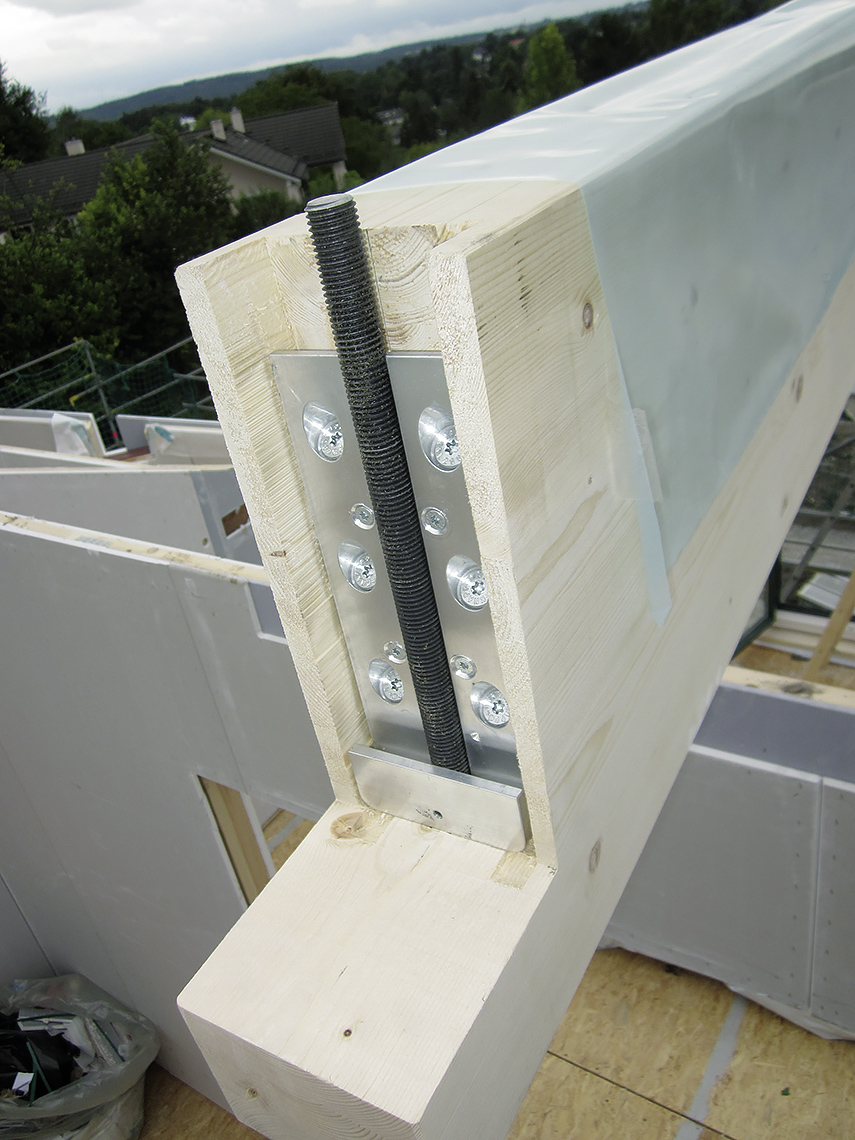

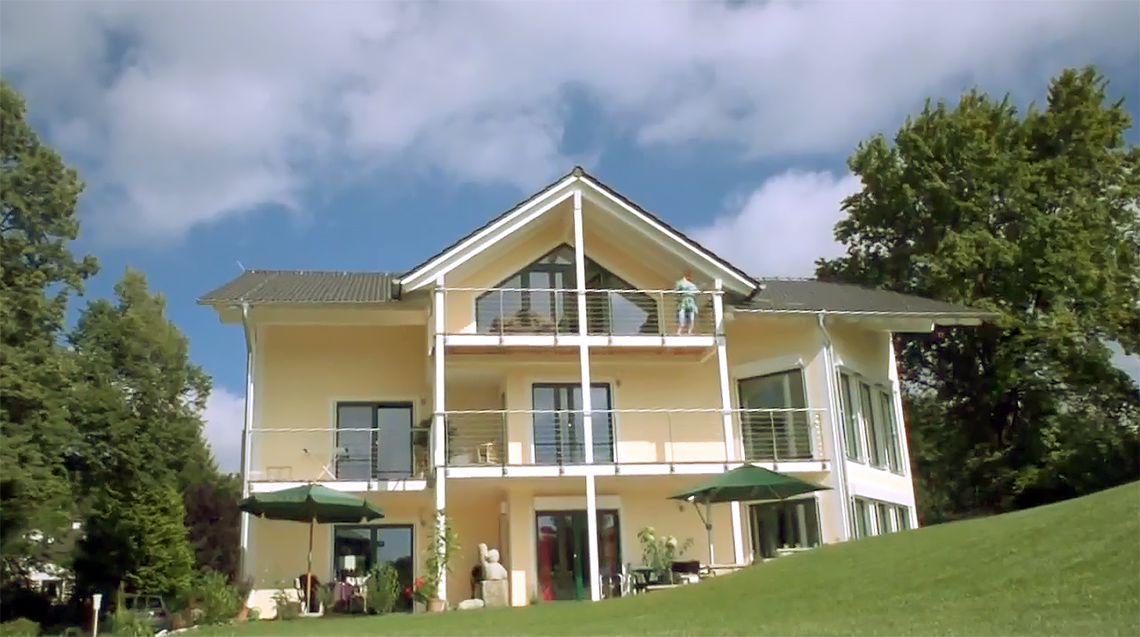

Dom pokoleniowy

Obiekt: Dom pokoleniowy w Starnberg (Niemcy)
Złącza: MEGANT®
Obciążenia: do 82 kN
Inwetor: Rodzina Weinhart
Projekt: Firma Regnauer Hausbau GmbH & Co. KG
Statyka dla złączy: Firma Knapp GmbH, Euratsfeld www.knapp-verbinder.com
Statyka konstrukcji: Firma Regnauer Hausbau GmbH & Co. KG
Wykonawca konstrukcji drewnianej: Firma Regnauer Hausbau GmbH & Co. KG,  www.regnauer.de
Dostawca złączy: Firma Knapp GmbH, A-3324 Euratsfeld
Czas budowy:  około 5 miesięcy
Technologia: Konstrukcja słupowo-ryglowa z drewna litego
Kubatura/powierzchnia: Kubatura około 1 770 m³ / powierzchnia użytkowa: około 330 m²

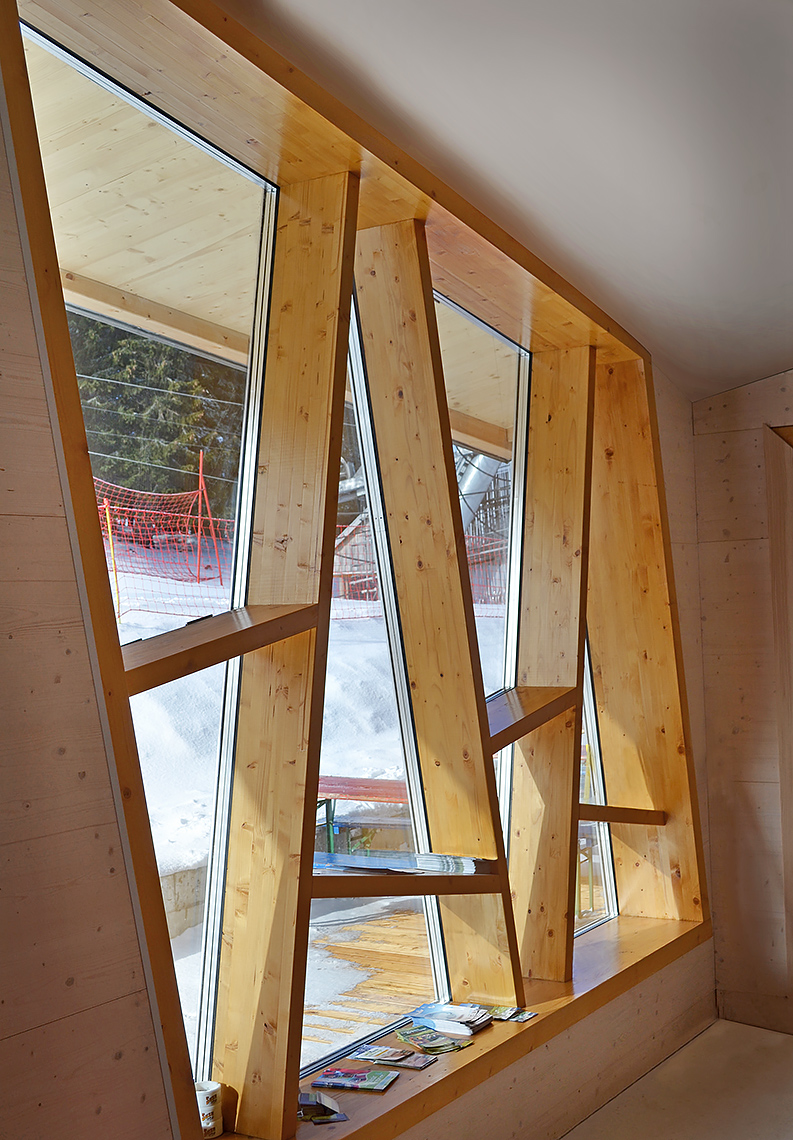

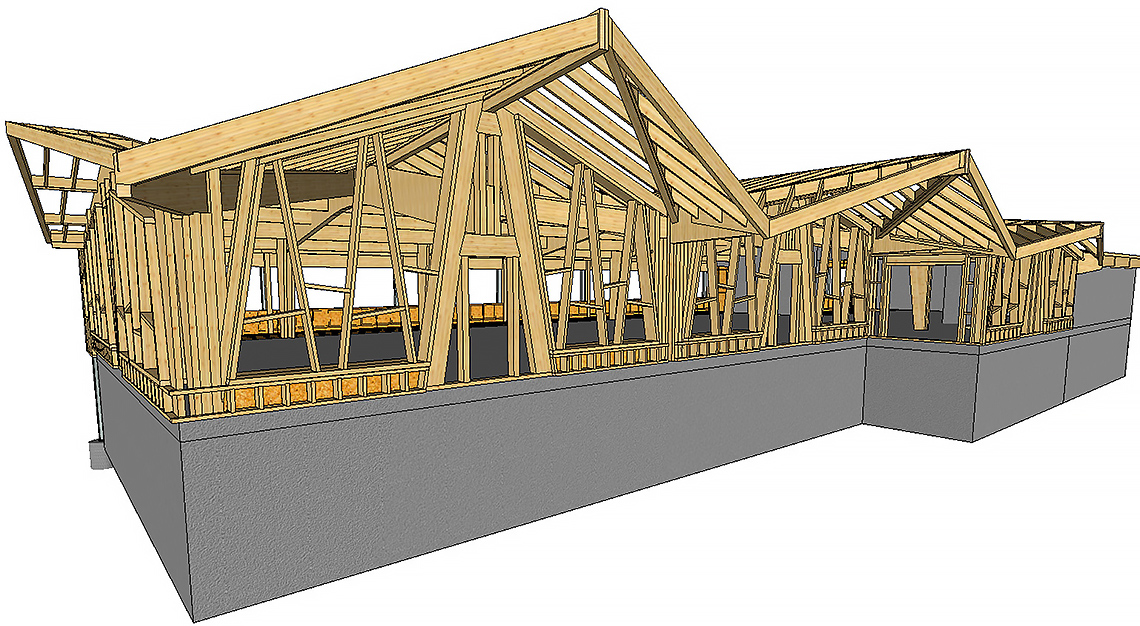

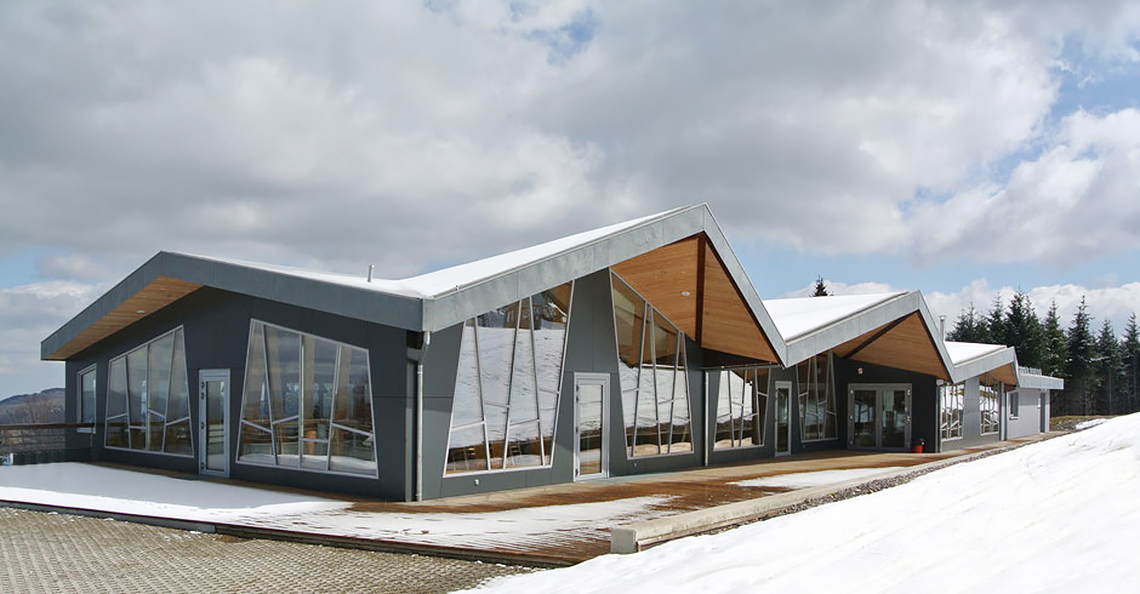

Restauracja "Le Panoramic"

Obiekt: Restauracja “Le Panoramic” w Schnepfenried (Francja)
Złącza: MEGANT® i RICON® S
Inwestor: Firma SMA Syndecat mixte da ménagement des stations de montagne de la vallée de Munster
Projekt: Firma Ateliers d-Form, www.atelier-d-form.com
Statyka: Firma Optime Ingénierie, contact@optime-be.com
Wykonawca konstrukcji drenwianej: Firma Dattler, www.dattler.fr
Czas budowy: Lipiec – Grdzień 2012 (6 miesięcy)
Technologia: Konstrukcja mieszana
Obciążenie: do 320 kN
Powierzchnia: 1 050 m²
Koszt budowy: 11 mln EUR – całkowity koszt z wyposażeniem
Artykuł: Magazyn Wood Surfer 4-5/2013
Broszura: Projekt referencyjny – Restauracja panoramiczna w Schnepfenried

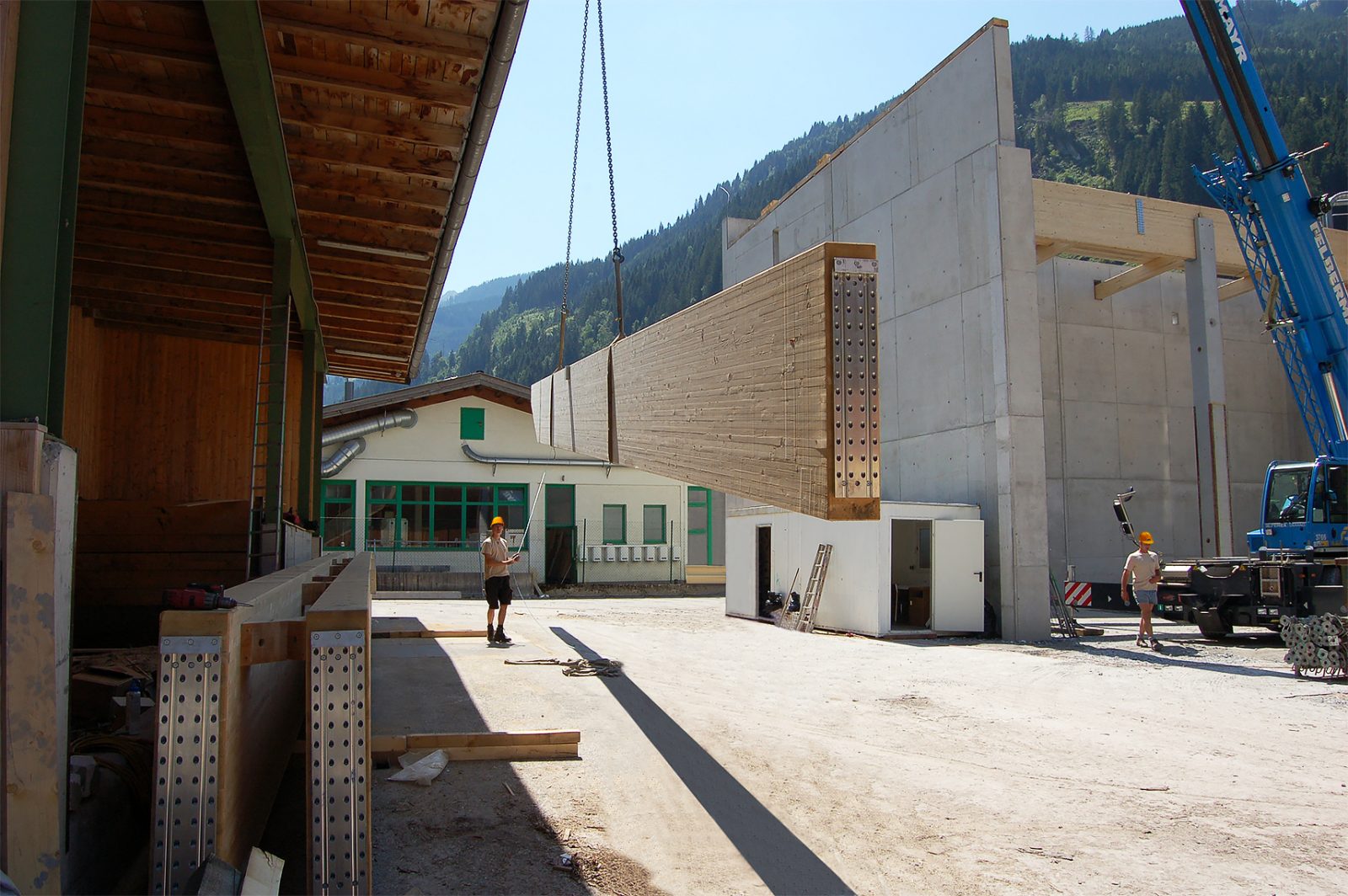

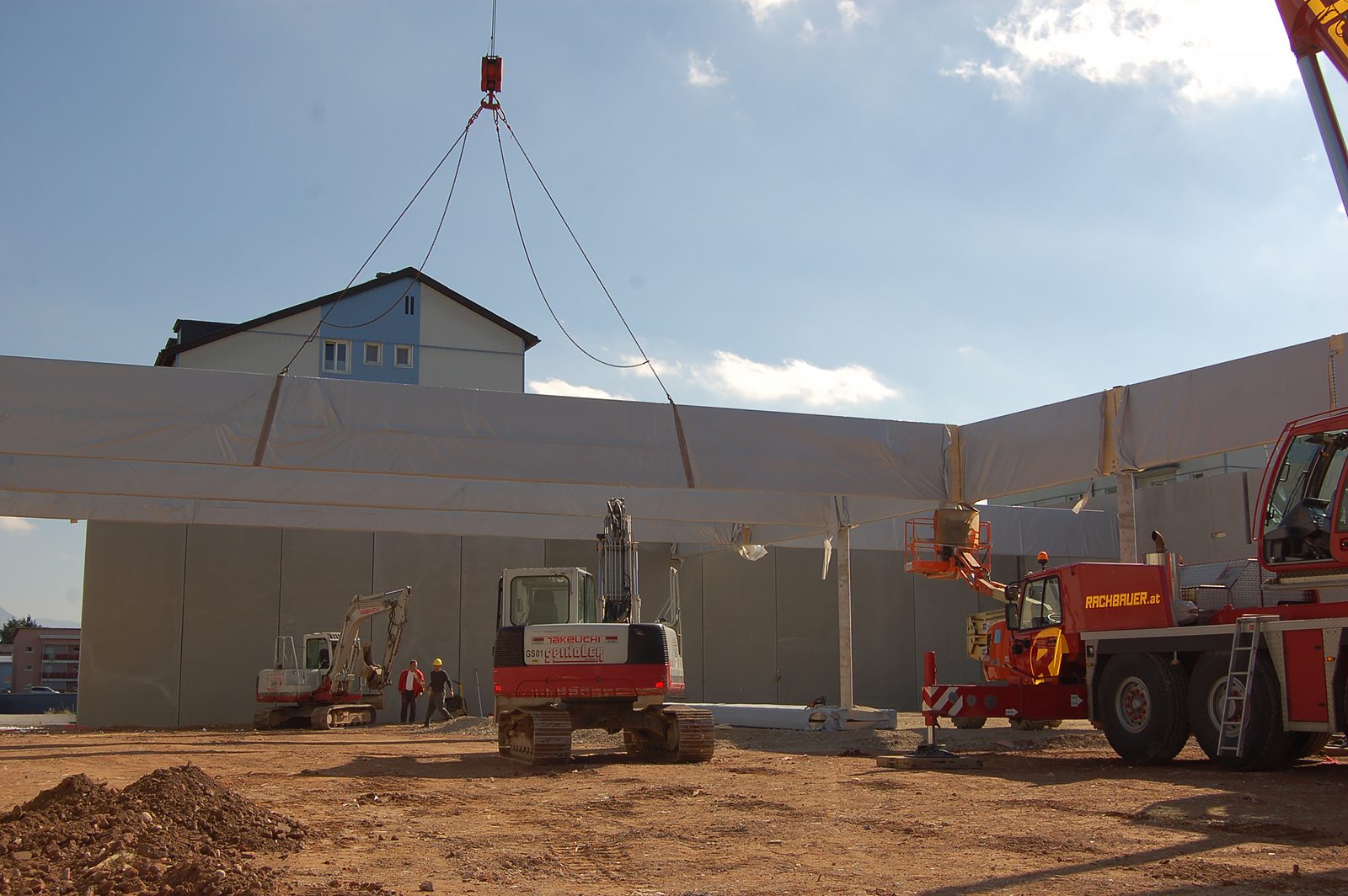

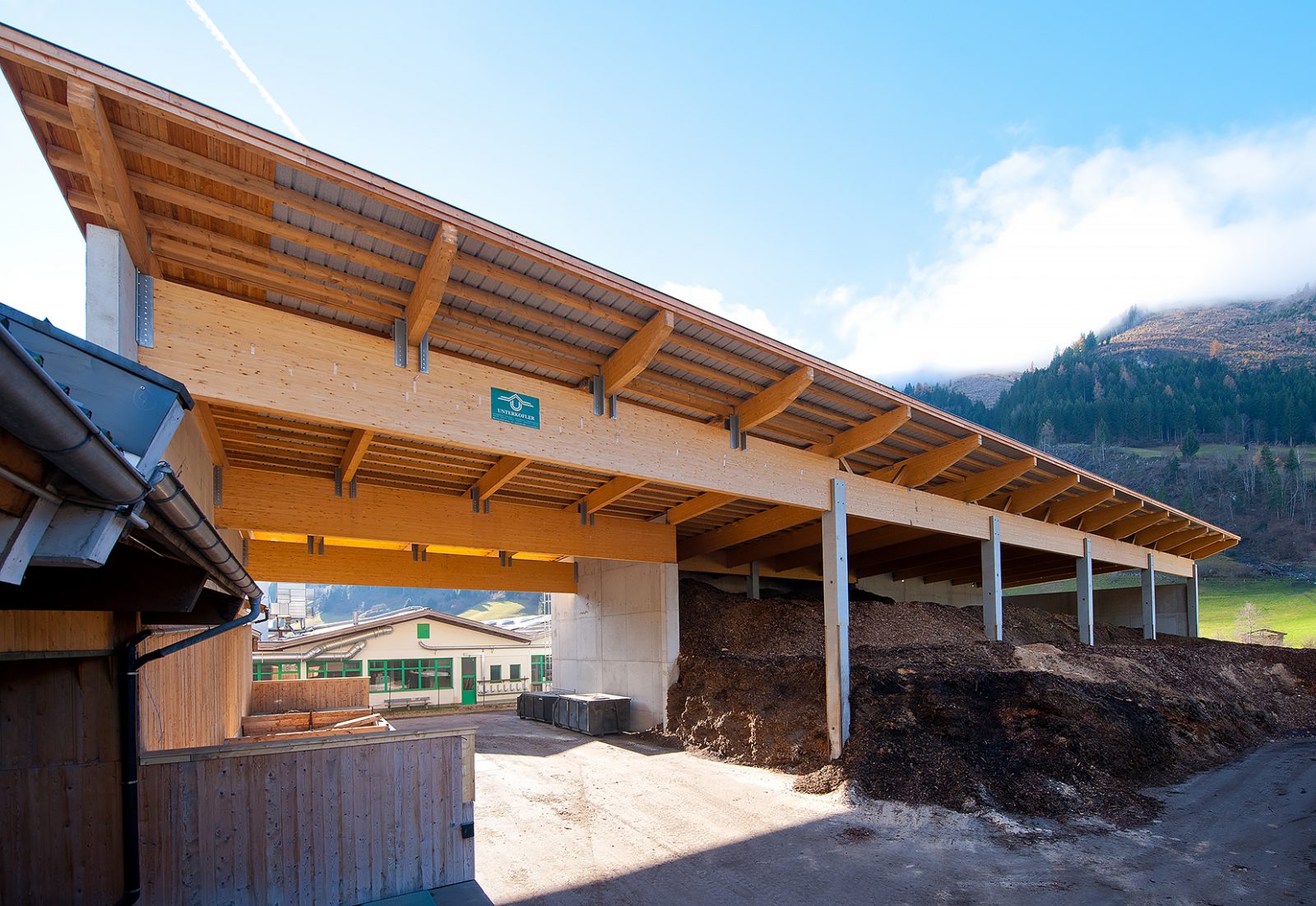

Budowa nowej hali magazynowej

Obiekt: Budowa nowej hali magazynowej w Großarl / Salzburg (Austria)
Złącza: MEGANT®
Obciążenie: do 420 kN
Inwestor: Firma HHG Großarl, A-5611 Großarl, www.heizkraft.at
Projekt: Firma Rohrmoser Plan, A-5600 St.Johann im Pongau, www.rohrmoserplan.com
Statyka konstrukcji: Firma Bmst. Dipl.-Ing. (FH) Gerhard Hettegger, 5611 Großarl Nr. 282 Statische Bearbeitung Betonbau, Holzbau und Bodengutachten
Statyka złączy: Firma FS1 Fiedler Stöffler Ziviltechniker GmbH, A-6020 Innsbruck, www.fs1-gmbh.at
Wykonawca konstrukcji drewnianej: Firma Unterkofler Plan & Bau GmbH, Zimmerei und Tischlerei, A-5611 Großarl, www.unterkofler.at
Czas budowy: Lipiec – Sierpień 2012
Technologia: Belki o dużej rozpiętości z drewna klejonego warstwowo oparte na słupach żelbetowych, łączenie belek drugorzędnych z belkami głównymi
Powierzchnia użytkowa: 1 565 m²
Kubatura: około 20 300 m³
Artykuł: Magazyn mikado 1-2/2013
Broszura: Projekt Referencyjny – elektrociepłownia na biomasę w Großarl

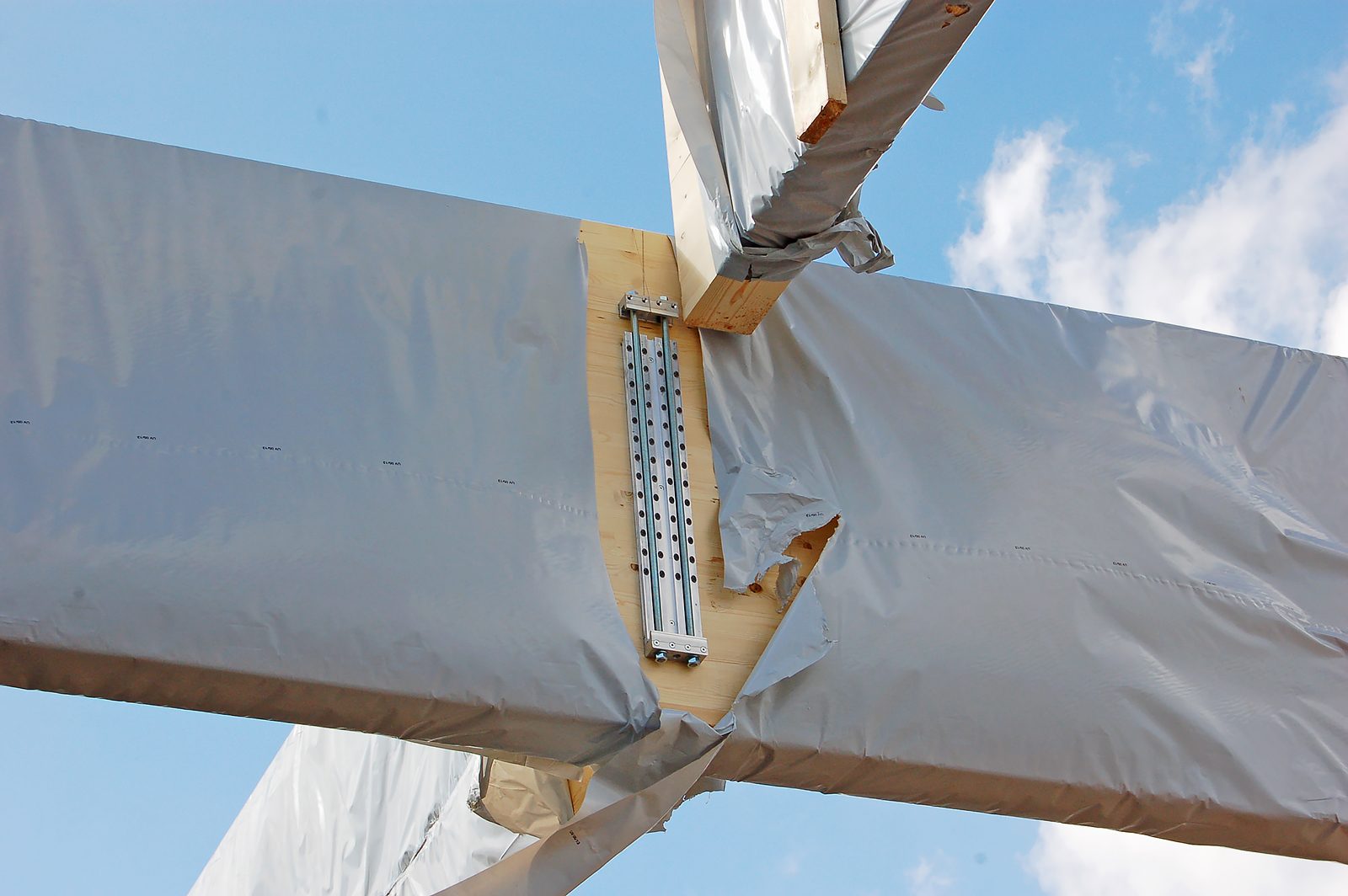

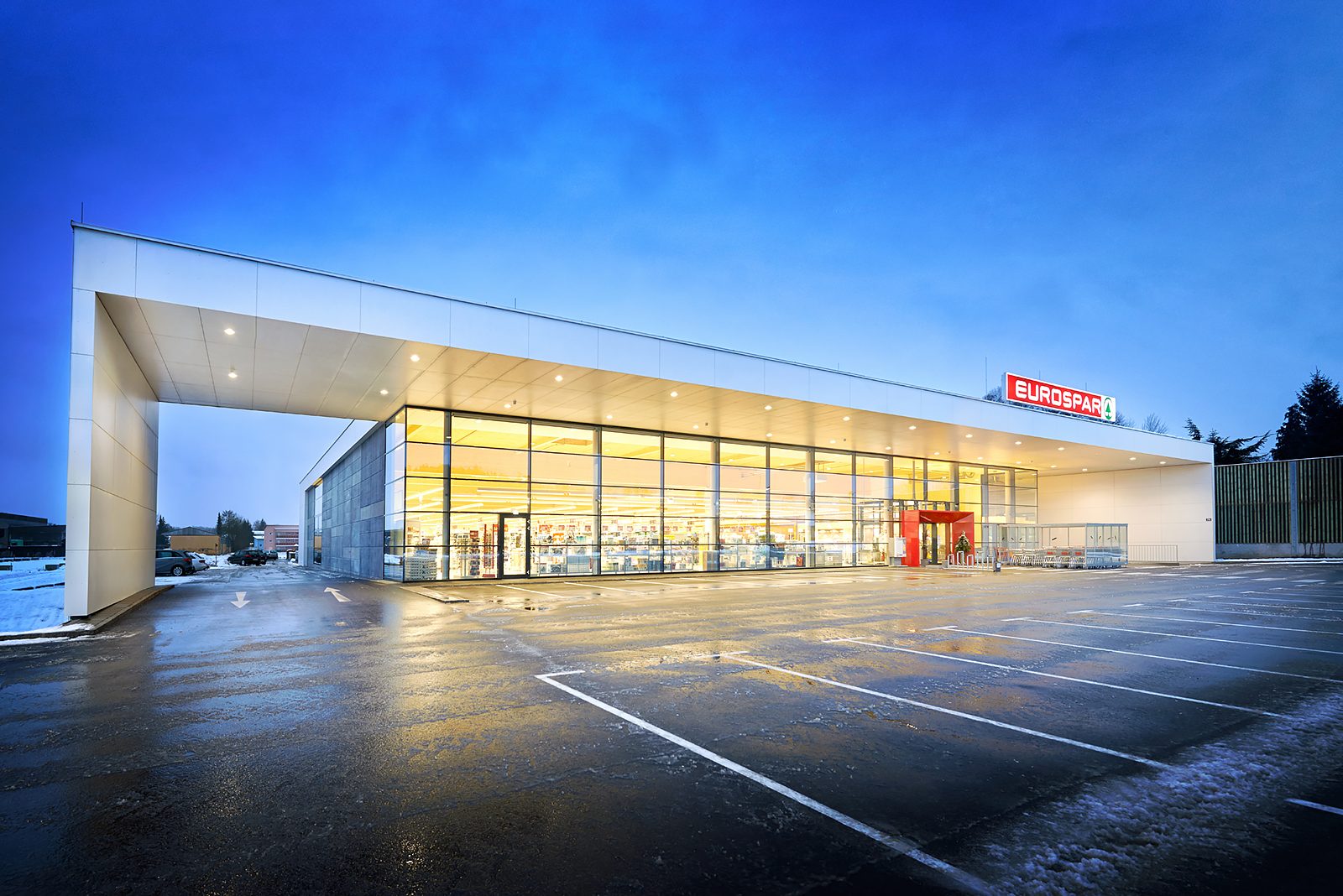

Budowa marketu Eurospar

Obiekt: Market Eurospar w Attnang-Puchheim (Austria)
Złącza: MEGANT®
Projekt: Firma Dworschak+Mühlbachler Architekten ZT GmbH
Montaż konstrukcji drewnianej: Firma Schmid Baugruppe Holding AG, www.schmid-baugruppe.at
Wykonawca konstrukcji drewnianej: Firma Buchacher Holzleimbau GmbH
Generalny wykonawca: Firma GNIGL Projektentwicklung und Errichtungs GmbH
Inwestor: Firma Spar Österreichische Warenhandels AG
Rok budowy: 2013 – zakończenie w grudniu tego samego roku
Obciążenie złączy: do 292 kN (Megant 990/100/40) oraz do 369 kN (Megant 1000/150/50)
Technologia: Konstrukcja z drewna klejonego warstwowo z fasadą aluminiowo-szklaną
Powierzchnia: 1 400m²
Artykuł: Magazyn Holzmagazin 7/2014

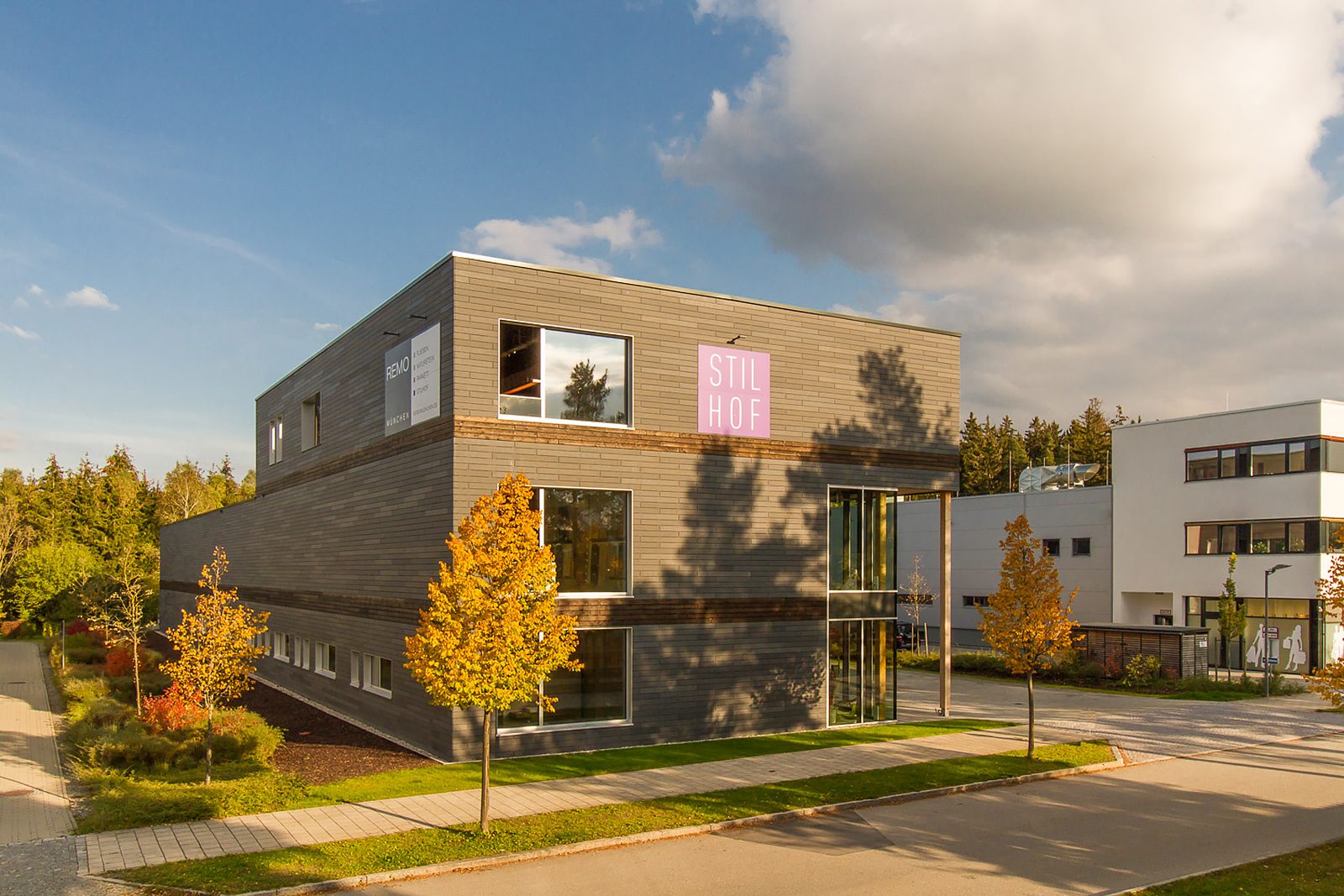

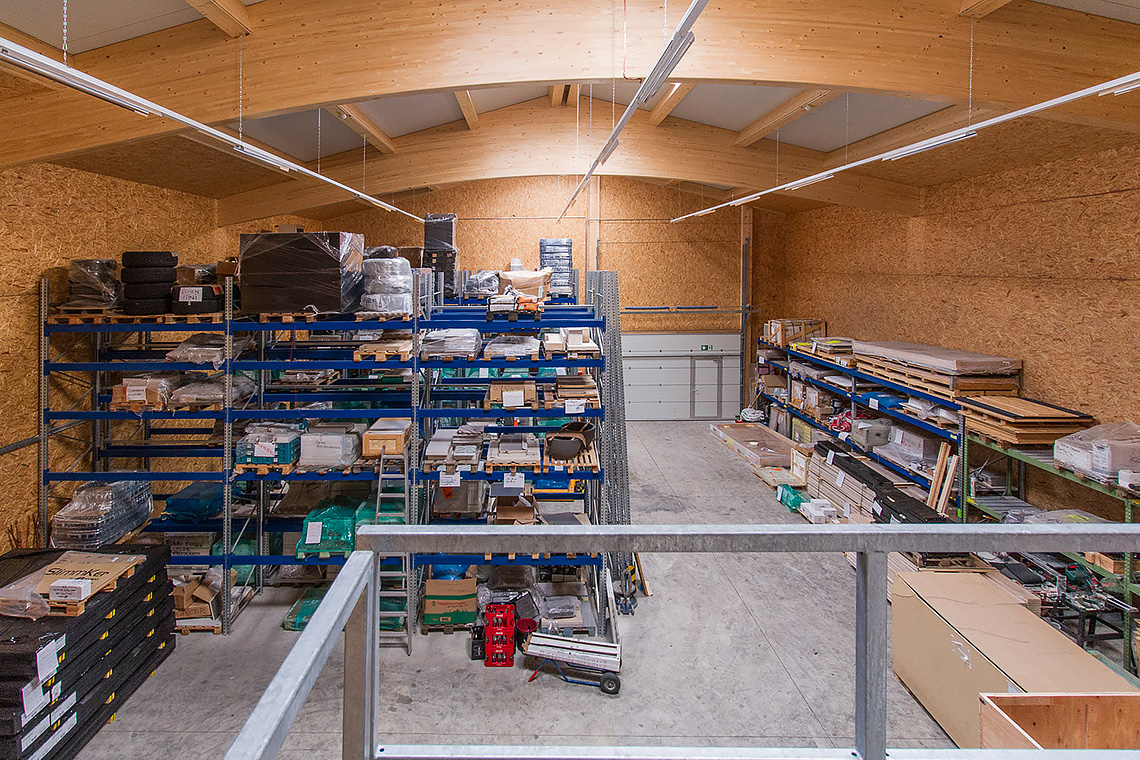

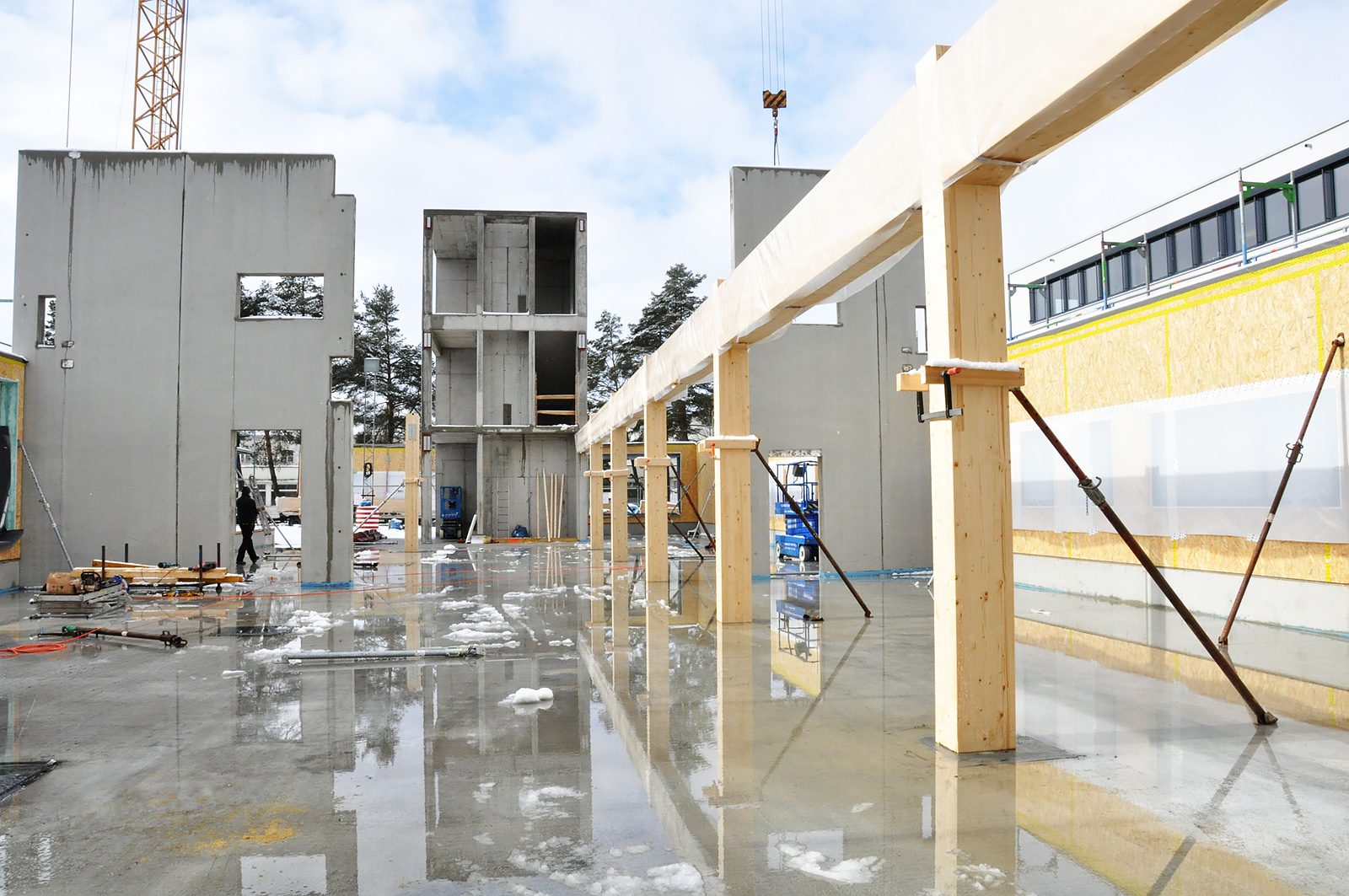

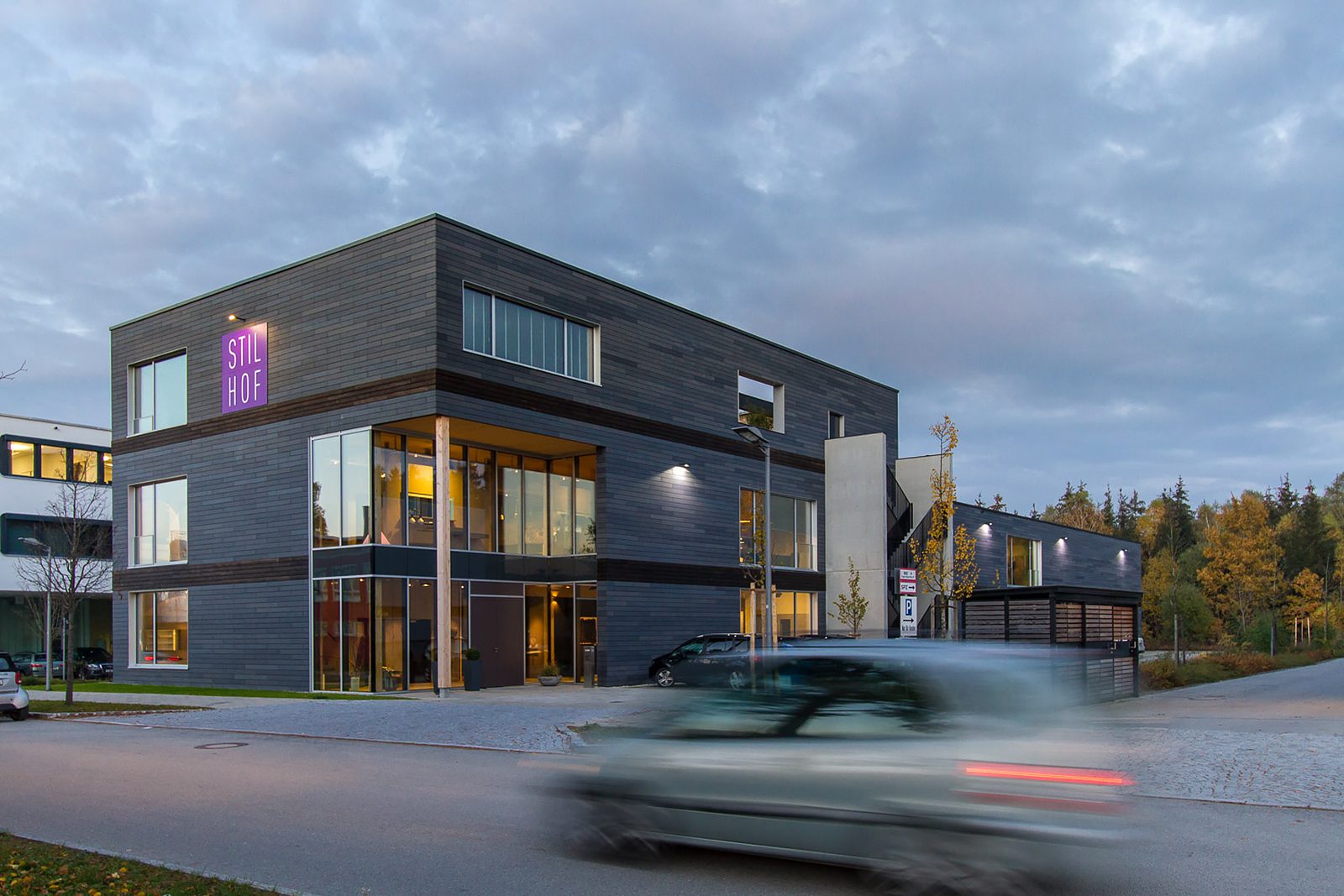

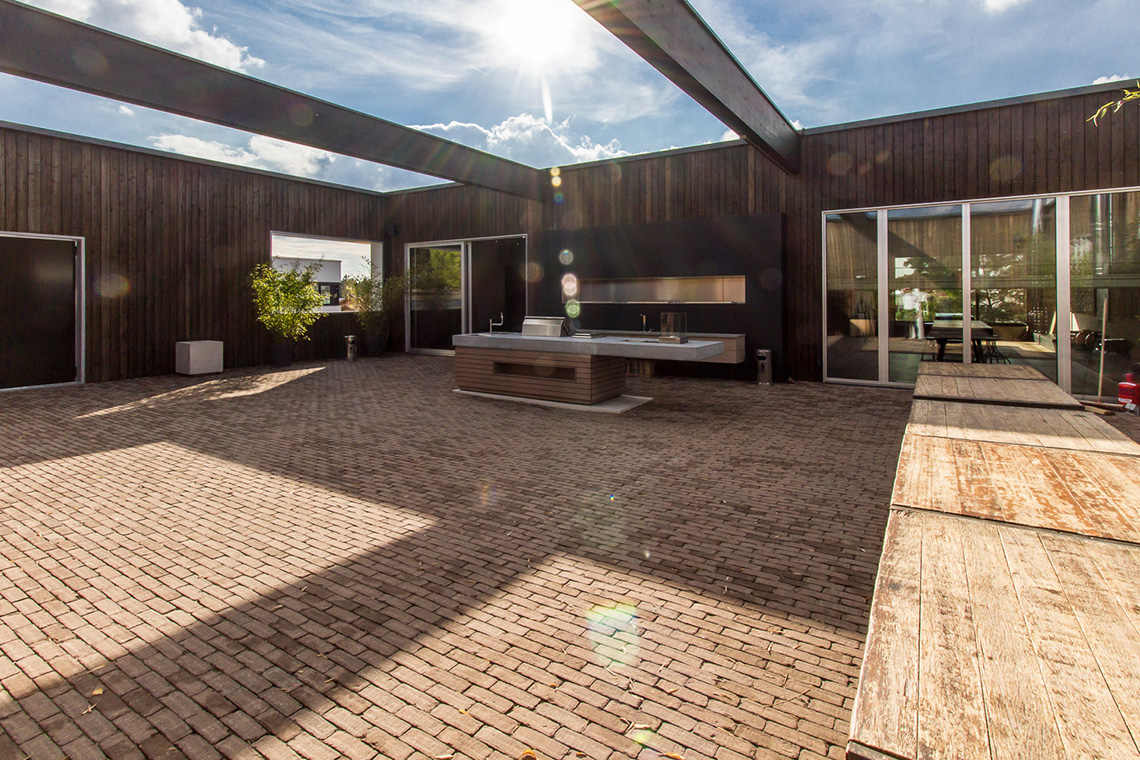

Centrum wystawiennicze Stilhof

Obiekt: Stilhof w Brunnthal
Przeznaczenie: Budownictwo przemysłowe – Centrum wystawiennicze
Złącza: MEGANT® i RICON® S
Projekt: Firma M13 Architekten GmbH, www.m13-architekten.de
Zespół: Florian Uhl, Lothar Hennig
Statyka: Firma IGK Ingenieurgesellschaft Klein mbH, www.igk-klein.de
Wykonawca konstrukcji drewnianej: Firma Gumpp und Maier GmbH, www.gumpp-maier.de
Inwestor: Remo Stilhof, www.remo-fliesen.de
Czas budowy: od 2014 do 2015, zakończenie w 2015
Technologia: Ramowa konstrukcja drewniana
Kubatura/powierzchnia: Kubatura – 11 250m³ / Powierzchnia kondygnacji – 2.466m²
Lokalizacja: Eugen-Sänger-Ring 7a, 85649 Brunnthal (Niemcy)
Szczegóły: W obiekcie prezentowane będą wysokiej jakości płytki okładzinowe, naturalne kamienie okładzinowe, parkiety oraz całe koncepcje układów i rozwiązań kuchni, łazienek i kominków. Dzięki zastosowaniu konstrukcji drewnianej do budowy obiektu możliwe było, wymagane przez użytkownika, uzyskanie krótkiego czasu budowy.

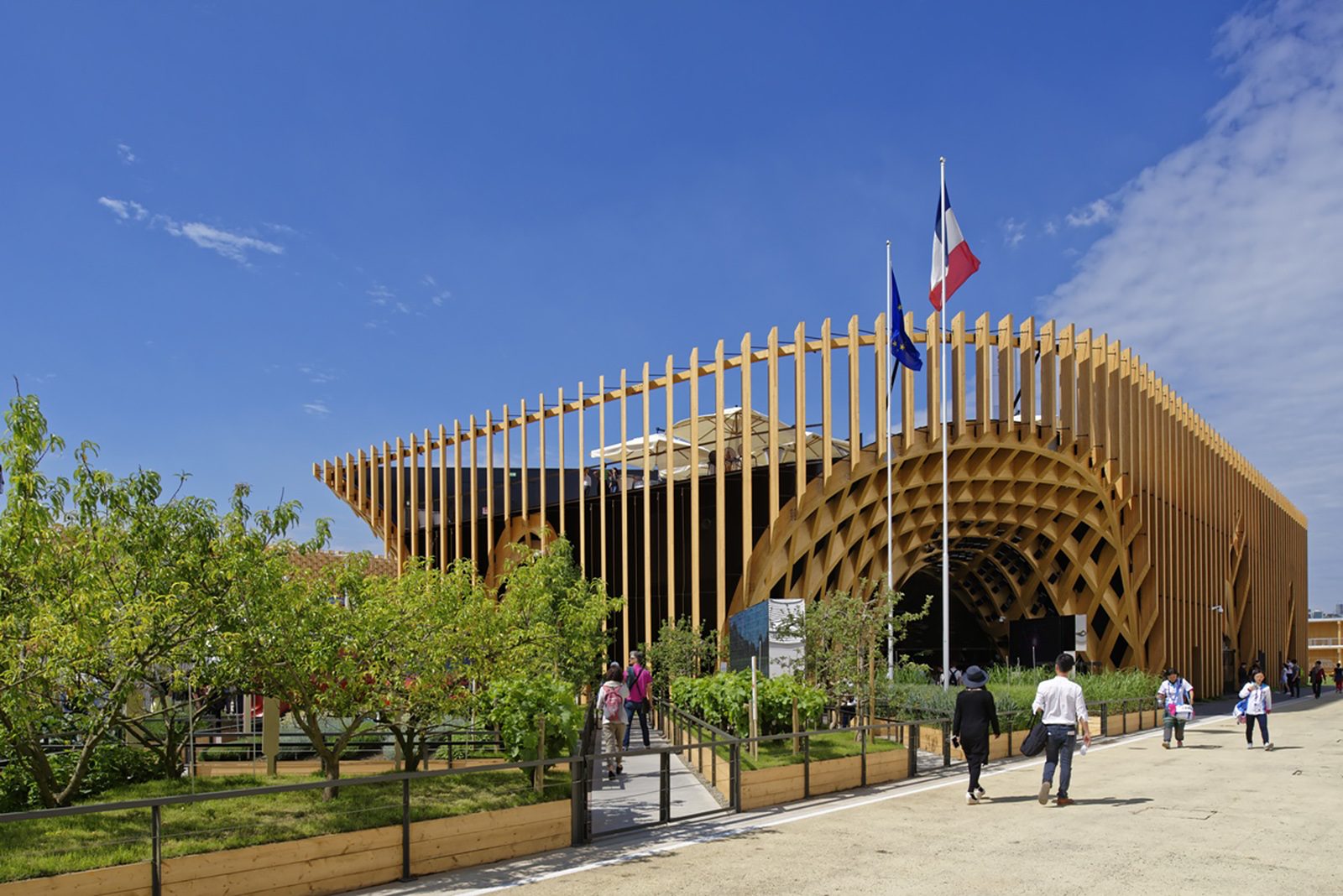

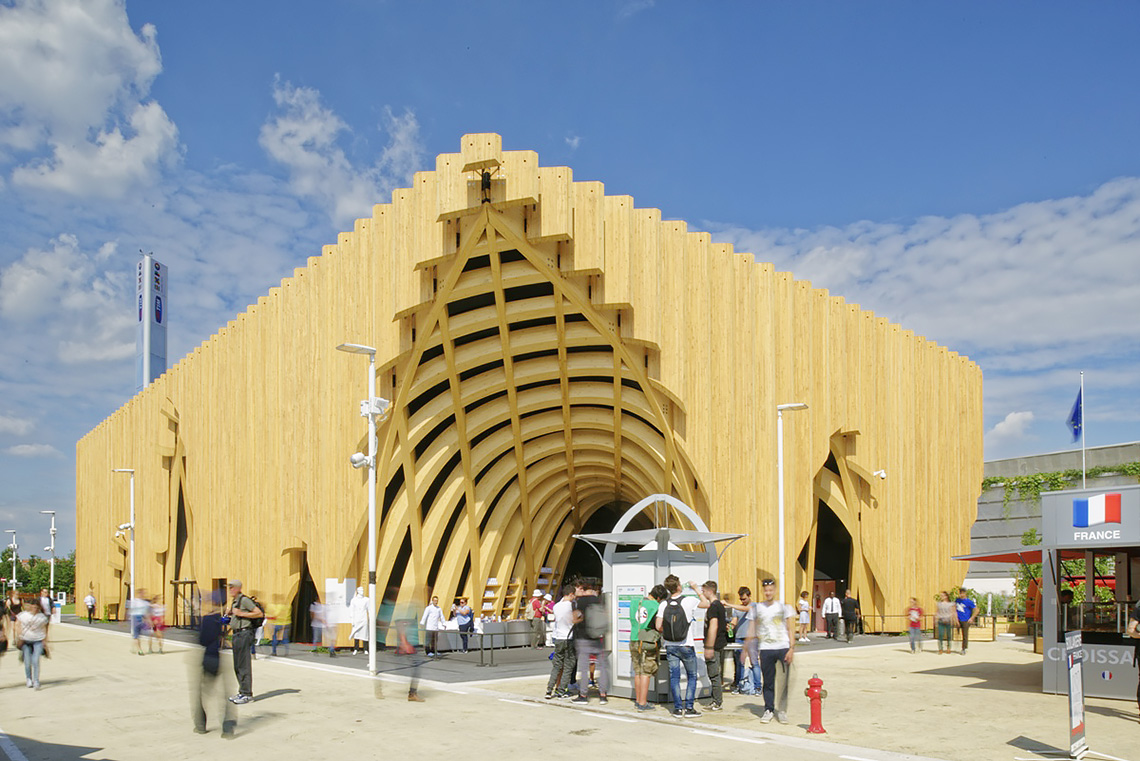

Pawilon francuski na targi Expo 2015

Nazwa obiektu: Pawilon francuski na targi Expo 2015 – Mediolan (Włochy)
Złącza: MEGANT® i RICON® S
Projekt: Firma Designtoproduction, www.designtoproduction.com
Architektura: Firma x-tu, Paris (FR)  www.x-tu.com
Wykonawca konstrukcji drewnianej: Simonin Montlebon (FR),  www.simonin.com
Inwestor: France Agri Mer
Technologia: Inżynieryjna konstrukcja drewniana
Rok budowy: 2015
Szczegóły: Inspiracją dla pawilonu francuskiego na targi EXPO 2015 w Mediolanie był zadaszony targ jako symbol francuskiej kultury żywieniowej. Budynek o wysokości trzech kondygnacji w przeważającej części wykonana została z drewna, włączenie z wypukłym sklepieniem w swojej centralnej części o powierzchni prawie 1 500 m2. Kratownica z zakrzywionych belek z drewna klejonego warstwowo w odstępach do 1,5 m tworzy zadaszenie hali targowej i jednocześnie konstrukcję nośną dla leżącej powyżej kondygnacji. Ta konstrukcja ramowa wznosi się z dwóch narożników na pełną wysokość 12 m, w wewnętrznej części osiąga wysokość do 8 m. Wykonanie projektu z wykonaniem dokumentacji wykonawczej wypukłej konstrukcji zostało zlecone francuskiej firmie z branży budownictwa drewnianego Simonin. 730 indywidualnych wygiętych elementów nośnych o różnych przekrojach do 200 × 2400 mm musiały być zaprojektowane i modelowane za pomocą specjalistycznego oprogramowania, włącznie ze szczegółami połączeń w ponad 600 miejscach punktów przecięć. Wykonawca otrzymał dokładny model 3D projektu konstrukcji i szczegółowe rysunki wykonawcze 2D wszystkich komponentów, jak również dane w formacie BTL do przeniesienia do maszyny sterowanej numerycznie (CNC).
Artykuł: Magazyn Holzbau-Magazin 2016
Broszura: Projekt referencyjny EXPO Mediolan

Dom pomocy i opieki

Obiekt: „Aide et Soins à Domicile“ (Dom pomocy i opieki)
Złącza: MEGANT® i RICON® S
Inwestor: Aide et Soins à Domicile VoG, www.namur.aideetsoinsadomicile.be
Projekt: Firma Lanotte & Goderniqux architectures Atelier d’Architecture Thierry Lanotte sprl, www.atelierlanotte.be
Statyka: Firma BSolutions sprl, www.bsolutions.be
Wykonawca konstrukcji drewnianej: Firma Peter Müller GmbH, Zur Morsheck 49, B-4770 Amel (Möderscheid), www.petermueller.be
Generalny wykonawca: Firma L’entreprise BAJART s.a., www.bajart.be
Lokalizacja: Avenue de la Dame 93, 5100 Jambes (Belgia)

Na naszej stronie Pobierania w zakładce MEGANT® można pobrać interaktywne tabele na bazie arkuszy w formacie MS Excel z wartościami charakterystycznymi obciążeń i wartościami doboru wymiarów przekrojów elementów zgodnie z aprobatą ETA-10/0189 (Wydanie z 11.10.2019):

Pobieranie materiałów informacyjnych o produktach | MEGANT®

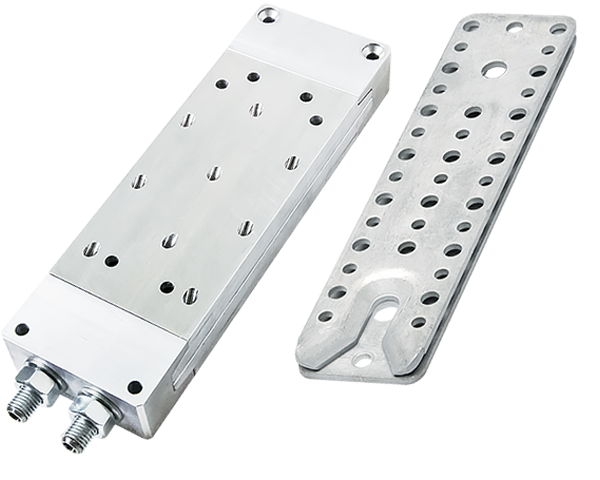

RICON® S | Złącze do łączenia belek drugorzędnych z belkami głównymi o obciążeniu do 230 kN

Złącze RICON® S składa się z dwóch identycznych elementów (płytek) wykonanych ze stali cynkowanej ogniowo i służą do łączenia belek drugorzędnych z belkami głównymi o dużych obciążeniach. System połączeń znajduje zastosowanie w konstrukcjach ramowych, szkieletowych i wielkopowierzchniowych obiektów kubaturowych hal, ujeżdżalni koni, basenów krytych, szkolnych hal gimnastycznych o szerokości elementu drewnianego od 100 mm, Za pomocą wkrętów z łbem stożkowym i z pół końcówką RICON® S SK można uzyskać optymalne siły połączenia przez zastosowanie odpowiedniej ilości tych wkrętów. Złącza RICON® S dostępne są w dwóch wariantach: z przyspawanym trzpieniem kołnierzowym (VS)
i przykręcanym trzpieniem kołnierzowym (VK) – w obu wariantach zawsze w pięciu rozmiarach.
Wariant z przykręcanym trzpieniem kołnierzowym (VK): 140/60, 200/60, 200/80, 290/80 i 390/80.
Wariant z przyspawanym trzpieniem kołnierzowym (VS): 140/60, 200/60, 200/80, 290/80 i 390/80.

NOWOŚĆ:

  • nowa aprobata ETA rozszerzona o wartości obciążeń charakterystycznych dla elementów z drewna liściastego ( między innymi: dąb, modrzew, buk budowlany)
  • rozłączalne i demontowalne – połączenie można rozłączyć a złącze zdemontować i użyć ponownie,
  • szybkie i wygodne w użyciu – zapewniają wysoki stopień prefabrykacji,
  • uniwersalne – złącza dają możliwość łączenia elementów ze wszystkich rodzajów drewna, stali i betonu,
  • niewidoczne – żadne elementy złącza i łączników nie są widoczne z zewnątrz,
  • elastyczne – pozwalają utworzyć połączenia ukryte z trzech i ze wszystkich czterech stron,
  • proste w montażu – może je przykręcać bez konieczności wcześniejszego nawiercania,
  • kompensacyjne – są łatwe w zawieszanie przez prowadzenie wykonane w formie litery V o długości tylko 3,5 cm,
  • ustawiane – regulowane trzpienie kołnierzowe zapewniają tolerancję na długości do 5 mm przy zachowaniu pełnej nośności,
  • bezpieczne – zastosowanie opcjonalnej płytki blokującej zabezpiecza złącza przed rozłączeniem w kierunku wsuwania np. przez siłę ssącą wiatru,
  • odporność ogniowa – zgodna normą DIN 4102-2, uzyskana dzięki metodzie czterostronnego ukrycia złącza i bezspoinowemu systemowi montażu
    (R30 ≥ 20 mm, R60 ≥ 40 mm)

Budynek biurowy '25 King'

Obiekt: Budynek biurowy 25 King w Brisbane (Australia)
Złącza: MEGANT® i RICON® S
Projekt i architektura: Firma Bates Smart AU-Melbourne Victoria 3000 www.batessmart.com
Statyka: Firma Lendlease, Aurecon www.lendlease.com
Wykonawca konstrukcji drewnianej: Firma Stora Enso FI-00101 Helsinki www.storaenso.com, Firma Wiehag GmgH A-4950 Altheim www.wiehag.com
Inwestor: Firma Impact Investment Group Melbourne www.impact-group.com.au
Czas budowy: 2017 / 2018
Technologia: Drewniana konstrukcja szkieletowa
Lokalizacja: 25 King Street, Bowen Hills Queensland, Australia www.aurecongroup.com/projects/property/25-king
Powierzchnia użytkowa: 16455 m2
Szczegóły: Użyto 997 złączy MEGANT i 484 złączy RICON S

Film na kanale YouTube: “25 King Street, Brisbane – A Visionary Timber Building”

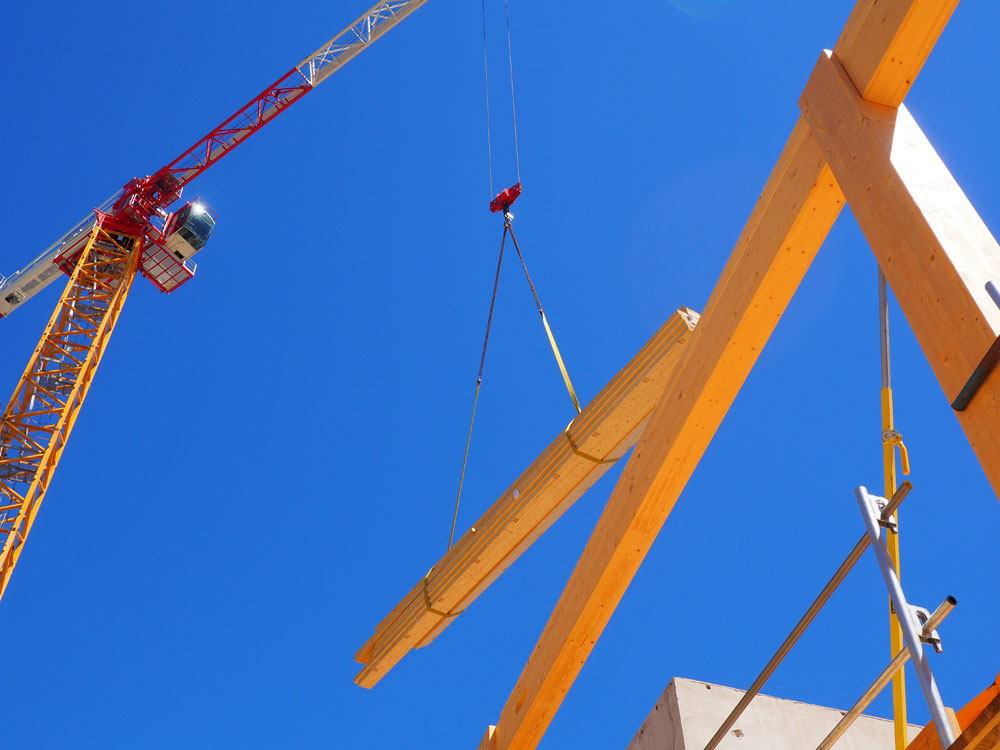

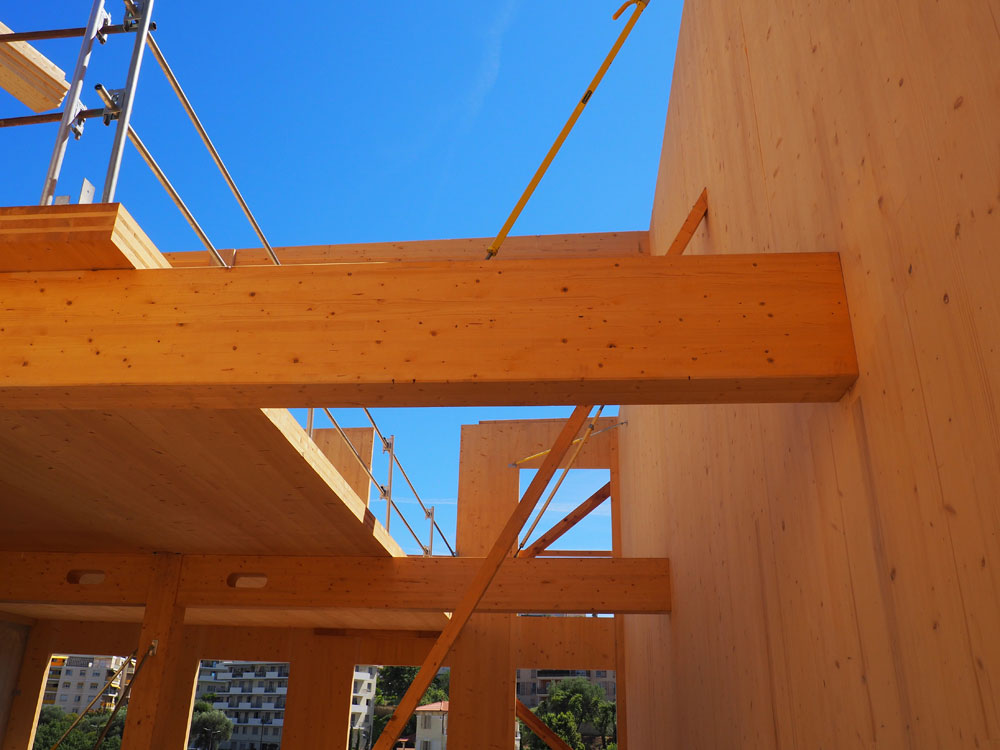

Pałac Nice Méridia

Obiekt: Pałac Nice Méridia (Francja)
Złącza: RICON® S 290/80
Architektura: Firma AS Architecture-Studio (Paris) www.architecture-studio.fr/en/
Projekt: Firma Egis Concept (Montreuil) für komplexe Strukturen www.egis.fr
Statyka: Firma CBS-CBT (La Rochette) für Holzkonstruktion www.cbs-cbt.com/de
Wykonawca konstrukcji drewnianej: Firma Lifteam (La Rochette) www.lifteam.eu
Inwestor: Firma Ecotim (La Rochette) www.ecotim.com
Generalny wykonawca: Firma Nexity Ywood (Paris) www.nexity.fr
Czas budowy: Od początku 2019 do lutego 2020
Technoloogia: Budynek biurowy: 35 m wysokości wykonany w technologi mieszanej – konstrukcja żelbetowo-drewniana; fasada stalowo-drewniana z drewna klejonego warstwowo łączona z elementami wykonanymi ze stali
Lokalizacja: Eco-Vallée Plaine du Var, Avenue Simone Veil Bâtiment, Nizza
Kubatura: 7 860 m3

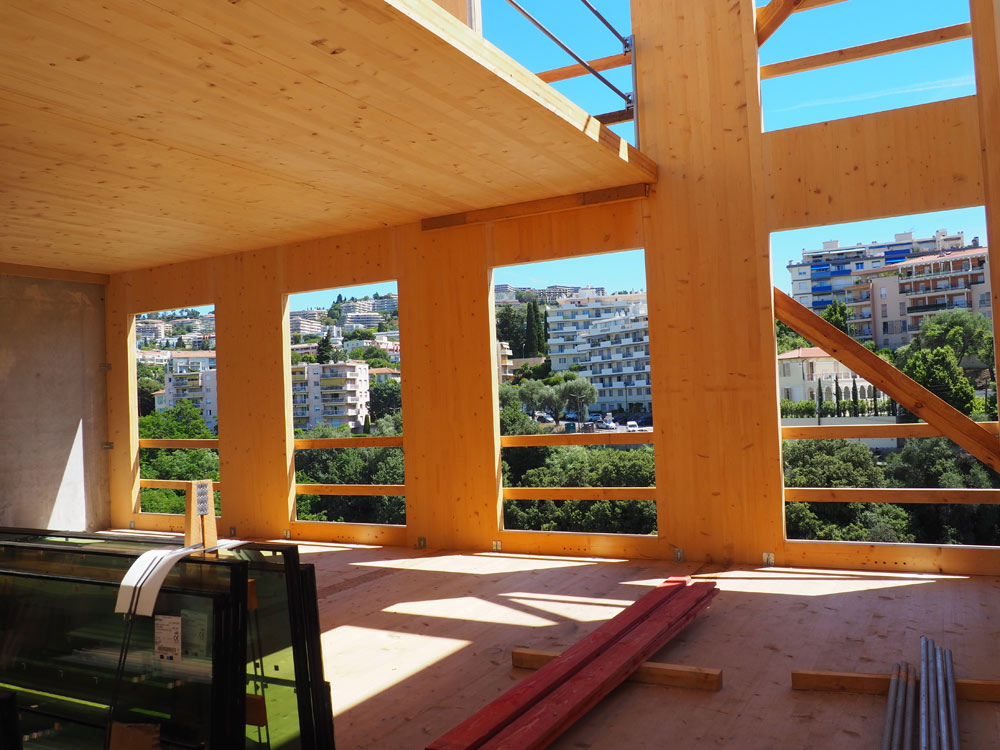

Szczegóły: Pałac Nice Méridia – 10-cio kondygnacyjny budynek biurowy o wysokości 35 m wykonany w technologii mieszanej żelbetowo-drewnianej z widocznymi elementami z drewna klejonego warstwowo w konstrukcjach fasadowej i stropowej oraz z elementami stalowymi w konstrukcji fasadowej a także z parkingiem podziemnym z 31 miejscami garażowymi jest najwyższym obiektem tego typu mieszanej konstrukcji żelbetowo-drewnianej we Francji.

Obiekt rekreacyjny

Obiekt: Obiekt rekreacyjny w Rocky Ridge, Calgary (Kanada)
Złącza: 1 900 złączy RICON® S
Architektura: Firma GEC Architecture, www.gecarchitecture.com
Zespół projektowy: Firma PCL Construction Management, RJC Consluting Engineers, ISL Engineering and Land Services, GEC Architecture
Statyka: Firma RJC, Specialty Engineer ISL
Wykonawca konstrukcji drewnianej: Firma Structurlam
Inwestor: Miasto Calgary
Przedstawiciel firmy Knapp: Firma MyTiCon Timber Connectors Inc, #3 8287 124th Street Surrey BC, V3W9G2, www.my-ti-con.com
Technologia: Belki gięte (łukowe) z drewna klejonego z płatwiami
Rok budowy: 2016
Kubatura: 26 500 m3
Szczegóły: Szerokość 25 m, basem z 8 torami, trybuny dla widzów – obiekt rekreacyjny z symulatorem sztucznej fali i zjeżdżalniami wodnymi, jacuzzi i łaźnie parowe, 1 lodowisko wielofunkcyjne i 1 lodowisko rekreacyjne, 3 sale gimnastyczne z podłogami wielofunkcyjnymi, centrum fitness wyposażone w sprzęt do treningu kardio i mięśni, studia fitness i aerobiku, bieżnie i ścieżki spacerowe, mniejsze i większe pomieszczenia ma studia, klasy i sale konferencyjne, księgarnia, studia sztuki i galerie, teatr 300 miejscami siedzącymi, bawialnie i miejsca opieki dla dzieci, gastronomia, fizykoterapia i instytuty medyczne, boisko do koszykówki na świeżym powietrzu, szlaki turystyczne, plac zabaw na świeżym powietrzu, Skate park, i wiele innych atrakcji.

Dodatkowe zdjęcia: Zdjęcie 1 Zdjęcie 2
Film na kanale YouTube: Downtown Calgary – City Cycling Tour

Pawilon francuski na targi Expo 2015

Nazwa obiektu: Pawilon francuski na targi Expo 2015 – Mediolan (Włochy)
Złącza: MEGANT® i RICON® S
Projekt: Firma Designtoproduction, www.designtoproduction.com
Architektura: Firma x-tu, Paris (FR)  www.x-tu.com
Wykonawca konstrukcji drewnianej: Simonin Montlebon (FR),  www.simonin.com
Inwestor: France Agri Mer
Technologia: Inżynieryjna konstrukcja drewniana
Rok budowy: 2015
Szczegóły: Inspiracją dla pawilonu francuskiego na targi EXPO 2015 w Mediolanie był zadaszony targ jako symbol francuskiej kultury żywieniowej. Budynek o wysokości trzech kondygnacji w przeważającej części wykonana została z drewna, włączenie z wypukłym sklepieniem w swojej centralnej części o powierzchni prawie 1 500 m2. Kratownica z zakrzywionych belek z drewna klejonego warstwowo w odstępach do 1,5 m tworzy zadaszenie hali targowej i jednocześnie konstrukcję nośną dla leżącej powyżej kondygnacji. Ta konstrukcja ramowa wznosi się z dwóch narożników na pełną wysokość 12 m, w wewnętrznej części osiąga wysokość do 8 m. Wykonanie projektu z wykonaniem dokumentacji wykonawczej wypukłej konstrukcji zostało zlecone francuskiej firmie z branży budownictwa drewnianego Simonin. 730 indywidualnych wygiętych elementów nośnych o różnych przekrojach do 200 × 2400 mm musiały być zaprojektowane i modelowane za pomocą specjalistycznego oprogramowania, włącznie ze szczegółami połączeń w ponad 600 miejscach punktów przecięć. Wykonawca otrzymał dokładny model 3D projektu konstrukcji i szczegółowe rysunki wykonawcze 2D wszystkich komponentów, jak również dane w formacie BTL do przeniesienia do maszyny sterowanej numerycznie (CNC).
Artykuł: Magazyn Holzbau-Magazin 2016
Broszura: Projekt referencyjny EXPO Mediolan

Restauracja "Le Panoramic"

Obiekt: Restauracja “Le Panoramic” w Schnepfenried (Francja)
Złącza: MEGANT® i RICON® S
Inwestor: Firma SMA Syndecat mixte da ménagement des stations de montagne de la vallée de Munster
Projekt: Firma Ateliers d-Form, www.atelier-d-form.com
Statyka: Firma Optime Ingénierie, contact@optime-be.com
Wykonawca konstrukcji drenwianej: Firma Dattler, www.dattler.fr
Czas budowy: Lipiec – Grdzień 2012 (6 miesięcy)
Technologia: Konstrukcja mieszana
Obciążenie: do 320 kN
Powierzchnia: 1 050 m²
Koszt budowy: 11 mln EUR – całkowity koszt z wyposażeniem
Artykuł: Magazyn Wood Surfer 4-5/2013
Broszura: Projekt referencyjny – Restauracja panoramiczna w Schnepfenried

Centrum wystawiennicze Stilhof

Obiekt: Stilhof w Brunnthal
Przeznaczenie: Budownictwo przemysłowe – Centrum wystawiennicze
Złącza: MEGANT® i RICON® S
Projekt: Firma M13 Architekten GmbH, www.m13-architekten.de
Zespół: Florian Uhl, Lothar Hennig
Statyka: Firma IGK Ingenieurgesellschaft Klein mbH, www.igk-klein.de
Wykonawca konstrukcji drewnianej: Firma Gumpp und Maier GmbH, www.gumpp-maier.de
Inwestor: Remo Stilhof, www.remo-fliesen.de
Czas budowy: od 2014 do 2015, zakończenie w 2015
Technologia: Ramowa konstrukcja drewniana
Kubatura/powierzchnia: Kubatura – 11 250m³ / Powierzchnia kondygnacji – 2.466m²
Lokalizacja: Eugen-Sänger-Ring 7a, 85649 Brunnthal (Niemcy)
Szczegóły: W obiekcie prezentowane będą wysokiej jakości płytki okładzinowe, naturalne kamienie okładzinowe, parkiety oraz całe koncepcje układów i rozwiązań kuchni, łazienek i kominków. Dzięki zastosowaniu konstrukcji drewnianej do budowy obiektu możliwe było, wymagane przez użytkownika, uzyskanie krótkiego czasu budowy.

Dom pomocy i opieki

Obiekt: „Aide et Soins à Domicile“ (Dom pomocy i opieki)
Złącza: MEGANT® i RICON® S
Inwestor: Aide et Soins à Domicile VoG, www.namur.aideetsoinsadomicile.be
Projekt: Firma Lanotte & Goderniqux architectures Atelier d’Architecture Thierry Lanotte sprl, www.atelierlanotte.be
Statyka: Firma BSolutions sprl, www.bsolutions.be
Wykonawca konstrukcji drewnianej: Firma Peter Müller GmbH, Zur Morsheck 49, B-4770 Amel (Möderscheid), www.petermueller.be
Generalny wykonawca: Firma L’entreprise BAJART s.a., www.bajart.be
Lokalizacja: Avenue de la Dame 93, 5100 Jambes (Belgia)

Ławka XXL dla spacerowiczów Allgäu w Mittelberg / Allgäu

Obiekt: Ławka XXL dla spacerowiczów Allgäu w Mittelberg / Allgäu
Złącza: MEGANT® i RICON S
Wykonanie: Firma Holzbau Lipp www.lipp-holzbau.de/
Informacje o projekcie: Zainicjowana w kooperacji z “AllgäuTopHotels“ największa ławka dla spacerowiczów w Niemczech, zlokalizowana na obrzeżu miasta Mittelberg na zboczu wzgórza, zapewnia fantastyczny widok na miejscowość Neuschwanstein i alpejski grzbiet górski aż po szczyt Zugspitze. Obiekt o długości 12 m i wysokości 6 m przeszedł nieodpłatnie na własność Stowarzyszenia Ruchu Drogowego w Mittelberg.
Zdjęcia i tekst: Firma Lipp

Dom wspólnoty wiejskiej (świetlica)

Obiekt: Dom wspólnoty wiejskiej (świetlica) w Hünstetten-Oberlibbach (Niemcy)
Złącza: RICON® S
Projekt: Firma Planungsbüro Peichl Project, www.peichl-project.de
Statyka: Firma Ing.-Büro Sturmius Feuerstein, www.feuerstein-baustatik.de
Wykonawca konstrukcji drewnianej: Firma Sänger Holzbau GmbH & Co. KG, www.saenger-holzbau.de
Szczegóły i projekt warsztatowy: Firma W. u. J. Derix GmbH & Co., www.derix.de
Generalny wykonawca: Firma C + P Schlüsselfertiges Bauen GmbH & Co. KG, www.cpbau.de
Inwestor: Eigenbetrieb für Entwicklungs- und Erschließungsgebiete Hünstetten
Rok budowy:: 2010
Broszura: Projekt referencyjny domu wspólnoty wiejskiej (świetlicy)

Na naszej stronie Pobierania w zakładce RICON® S można pobrać interaktywne tabele na bazie arkuszy w formacie MS Excel z wartościami charakterystycznymi obciążeń i wartościami doboru wymiarów przekrojów elementów zgodnie z aprobatą ETA-10/0189 (Wydanie z 11.10.2019):

Pobieranie materiałów informacyjnych o produktach | RICON® S
