Systemy połączeń dla nowoczesnych konstrukcji domów drewnianych

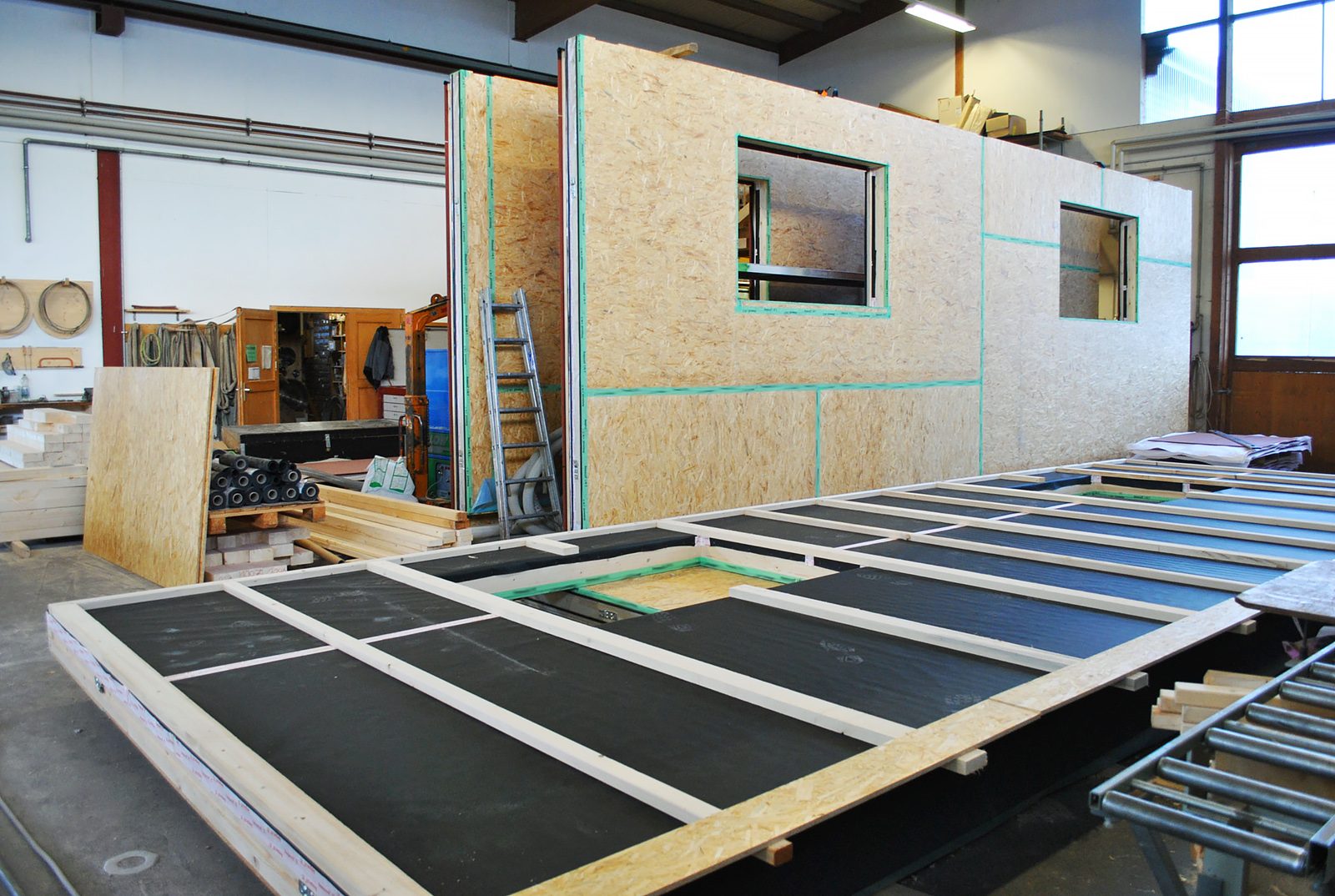

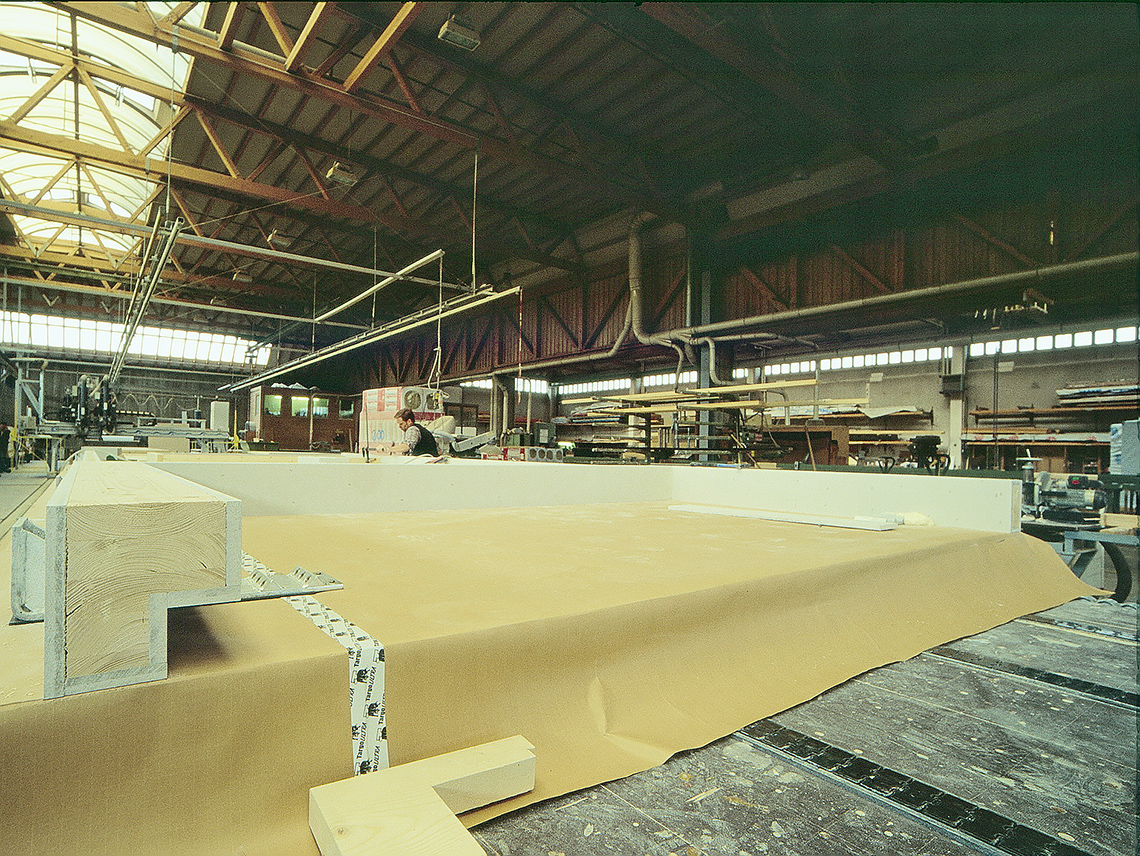

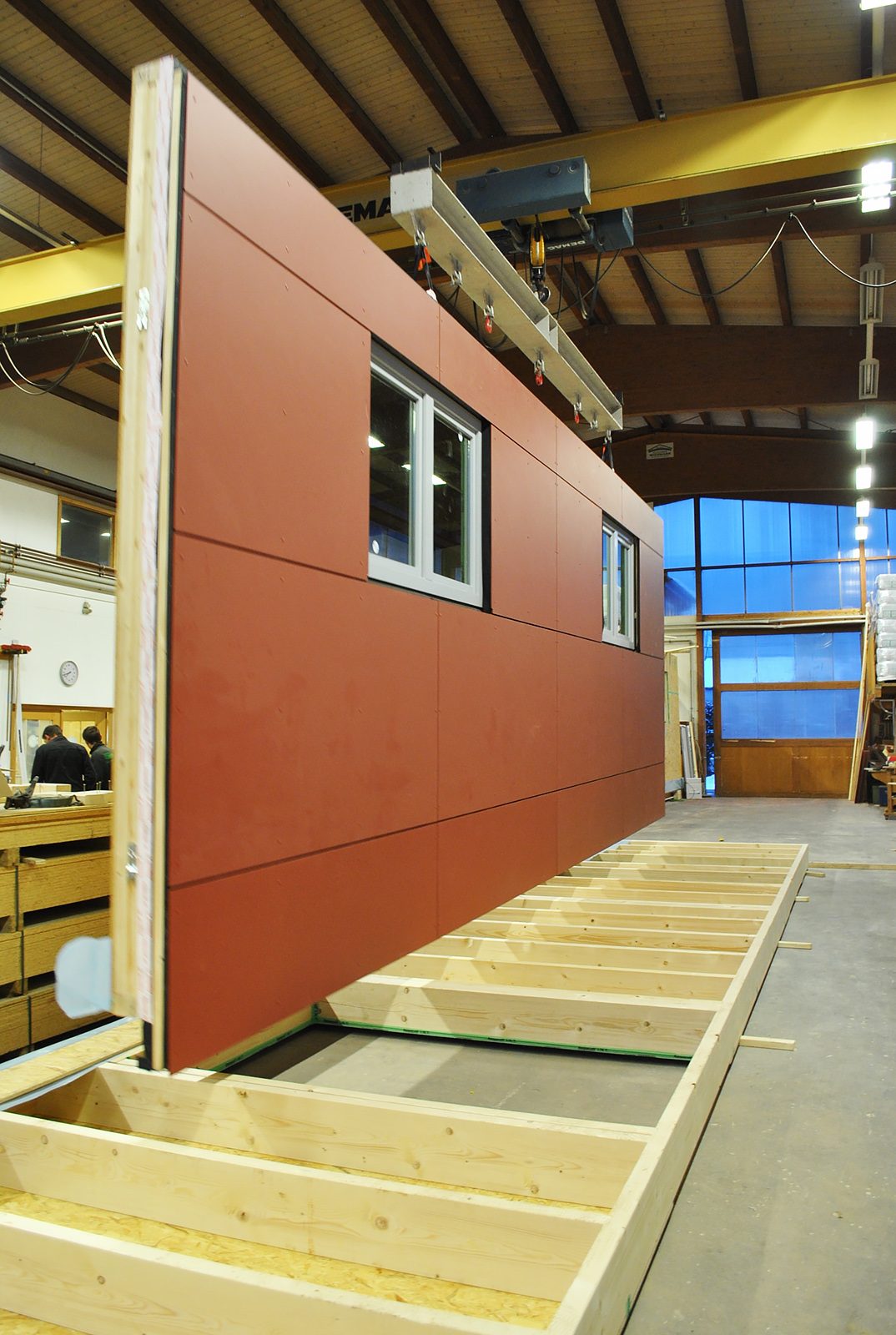

WALCO® V – system złączy do ścian oferuje i zapewnia szybki i precyzyjny montaż na miejscu, na budowie. Prefabrykowane elementy ścian w konstrukcji ramowej (szkieletowej lub słupowo-ryglowej), elementy budowy gotowych domów, konstrukcje obiektów modułowych i wielokondygnacyjnych, nadbudów kondygnacji na dotychczasowych dachach czy mocowania elementów fasadowych budynku teraz szybko i solidnie łączone na budowie bez stosowania dodatkowego nakładu pracy potrzebnego do ich skręcania. W elementach konstrukcji ramowej (budownictwo tablicowe) wszystkie elementy stolarki otworowej – okna i drzwi mogą być już wstępnie osadzone i zamontowane i dostarczone na budowę wraz z całymi ścianami.

Złącza posiadają Europejską Aprobatę Techniczną (ETA), oznaczenie CE (Conformité Européenne – dyrektywę tzw. “Nowego Podejścia” Unii Europejskiej) a także zapewniają projektantom, architektom, producentom, inwestorom i przede wszystkim samym użytkownikom bezpieczeństwo użytkowania, dzięki stałym i regularnym badaniom kontrolnym w ramach nadzoru technicznego, który jest niezależny od producenta.

Na tych stronach znajdziesz również nasze złącza do łączenia desek tarasowych i paneli podłogowych.

Wszystkie złącza montowane są w sposób niewidoczny, samozaciskowy i najczęściej jako rozłączalne i dające się demontować. Tym samym spełniają najwyższe wymagania dotyczące nie tylko prefabrykacji lecz również wyglądu zewnętrznego oraz estetyki i jakości wykonania.

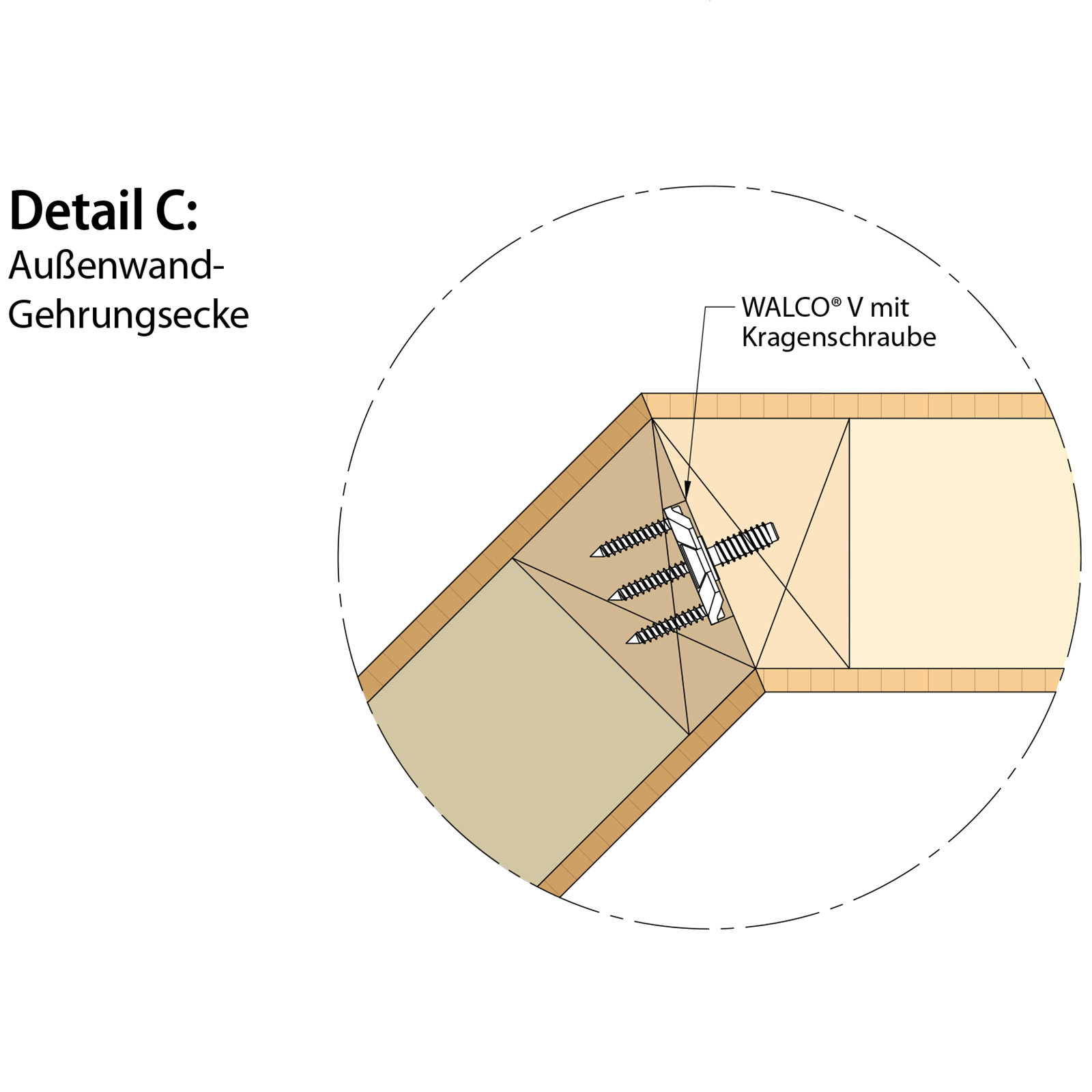

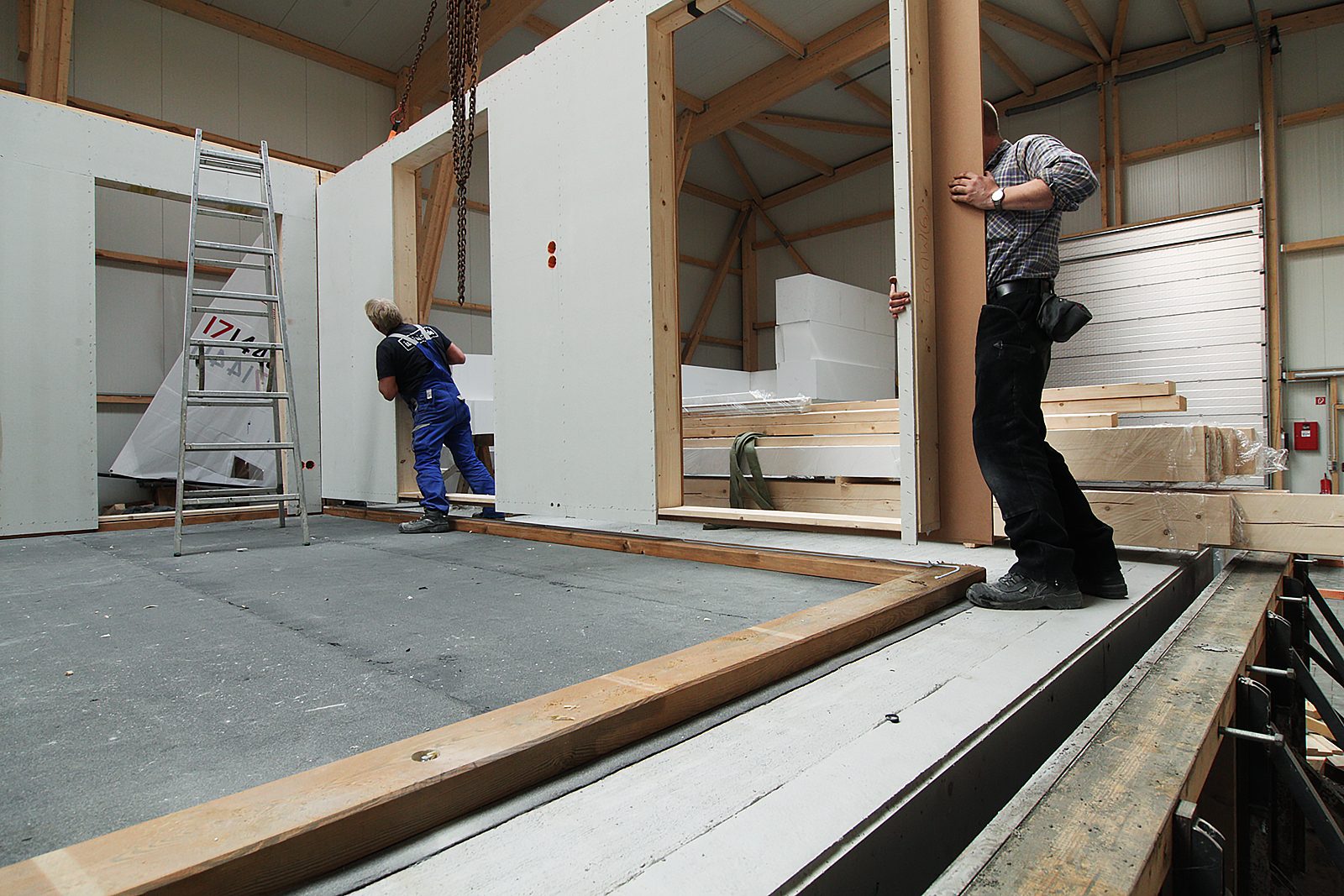

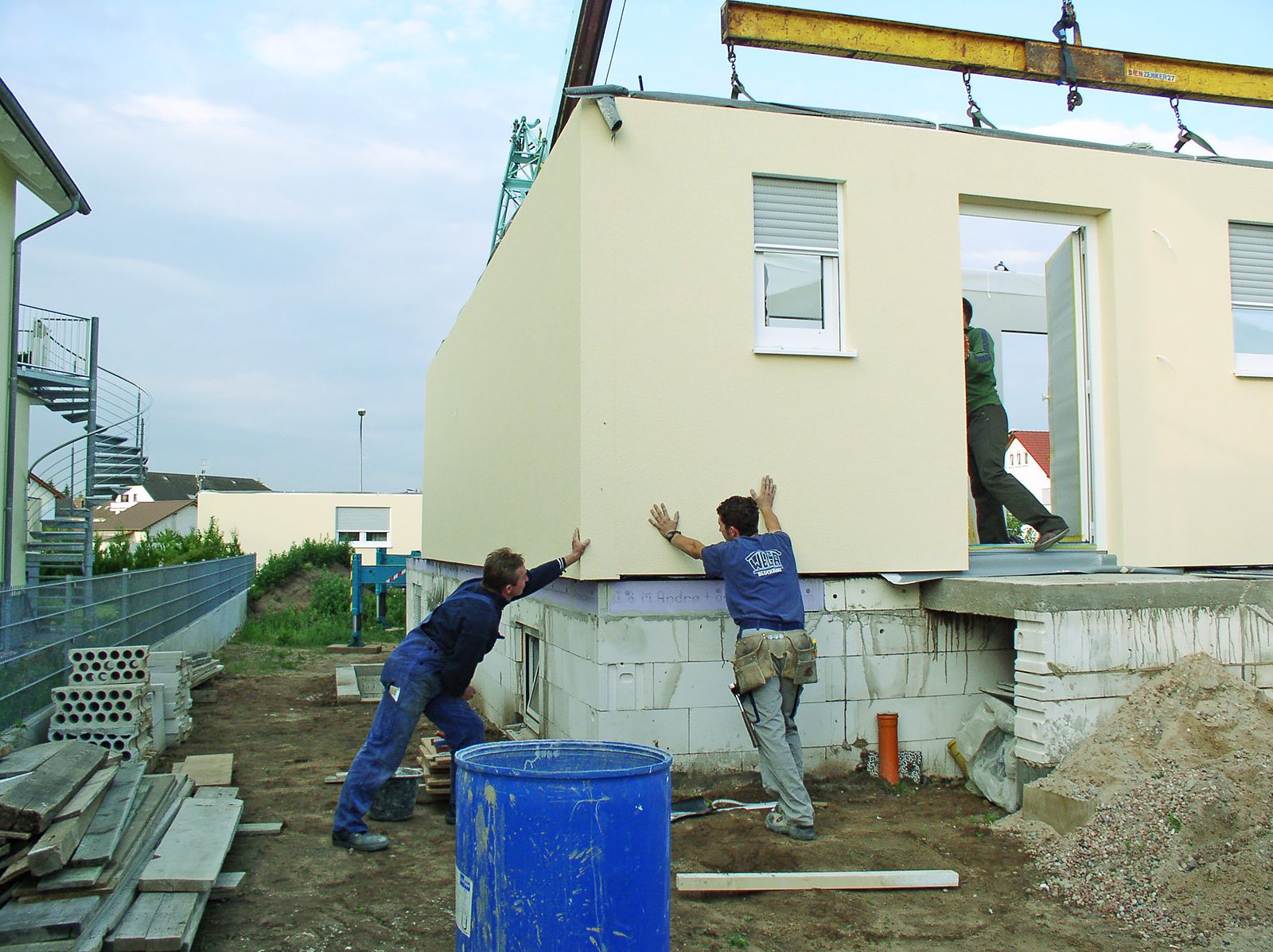

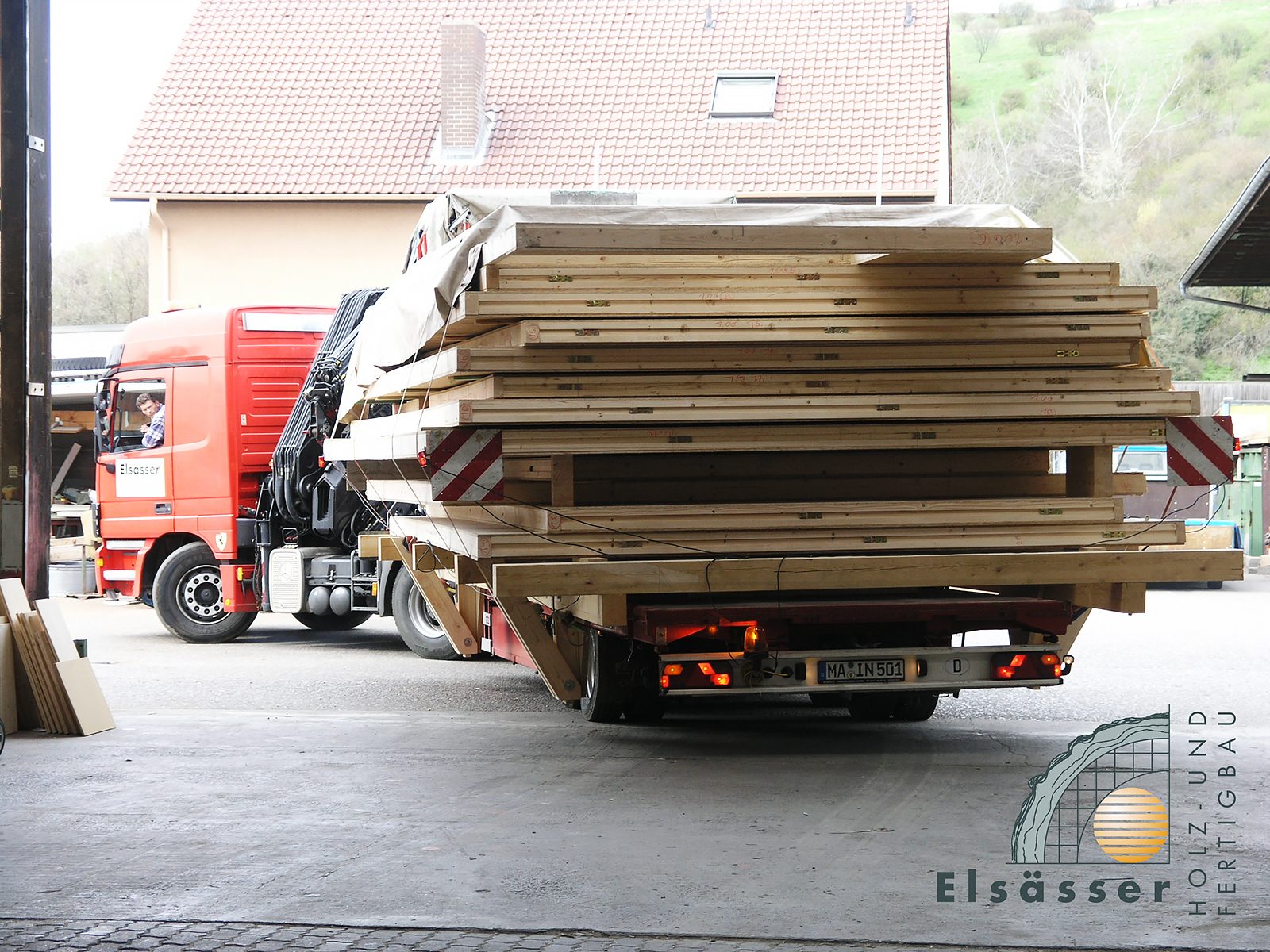

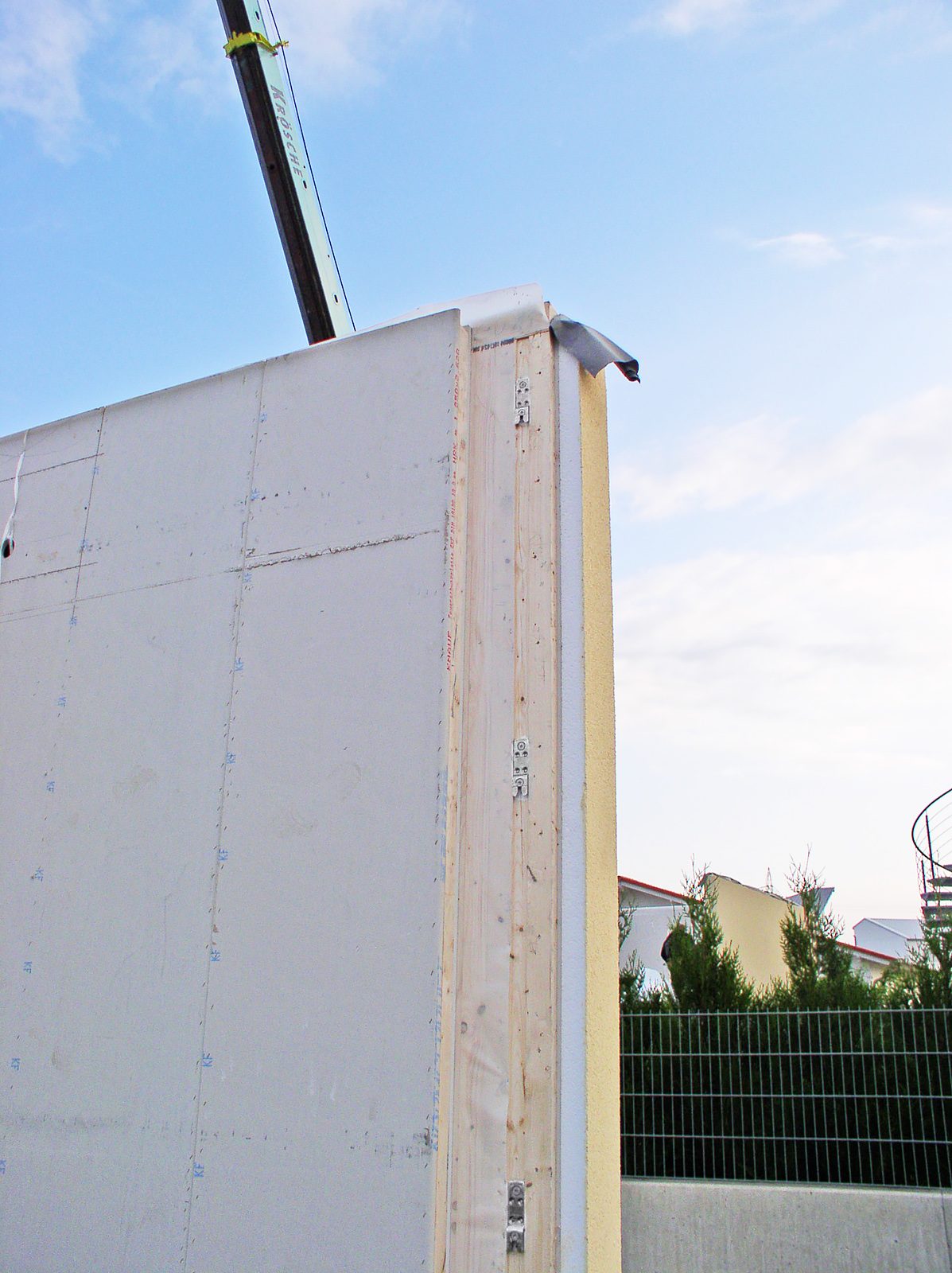

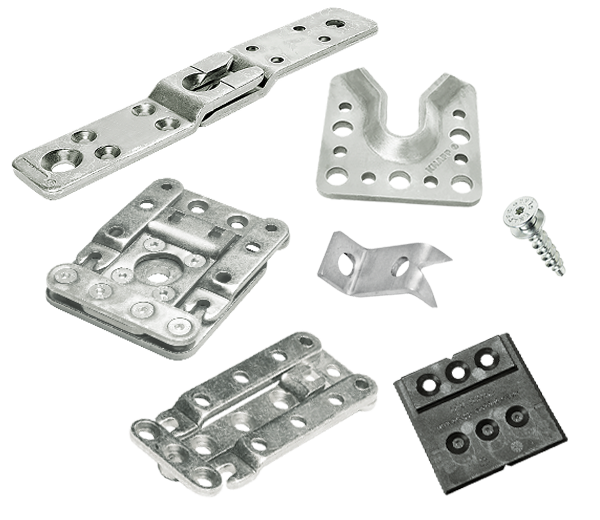

WALCO® V | Złącza do ścian w konstrukcji ramowej o obciążeniu do 16 kN

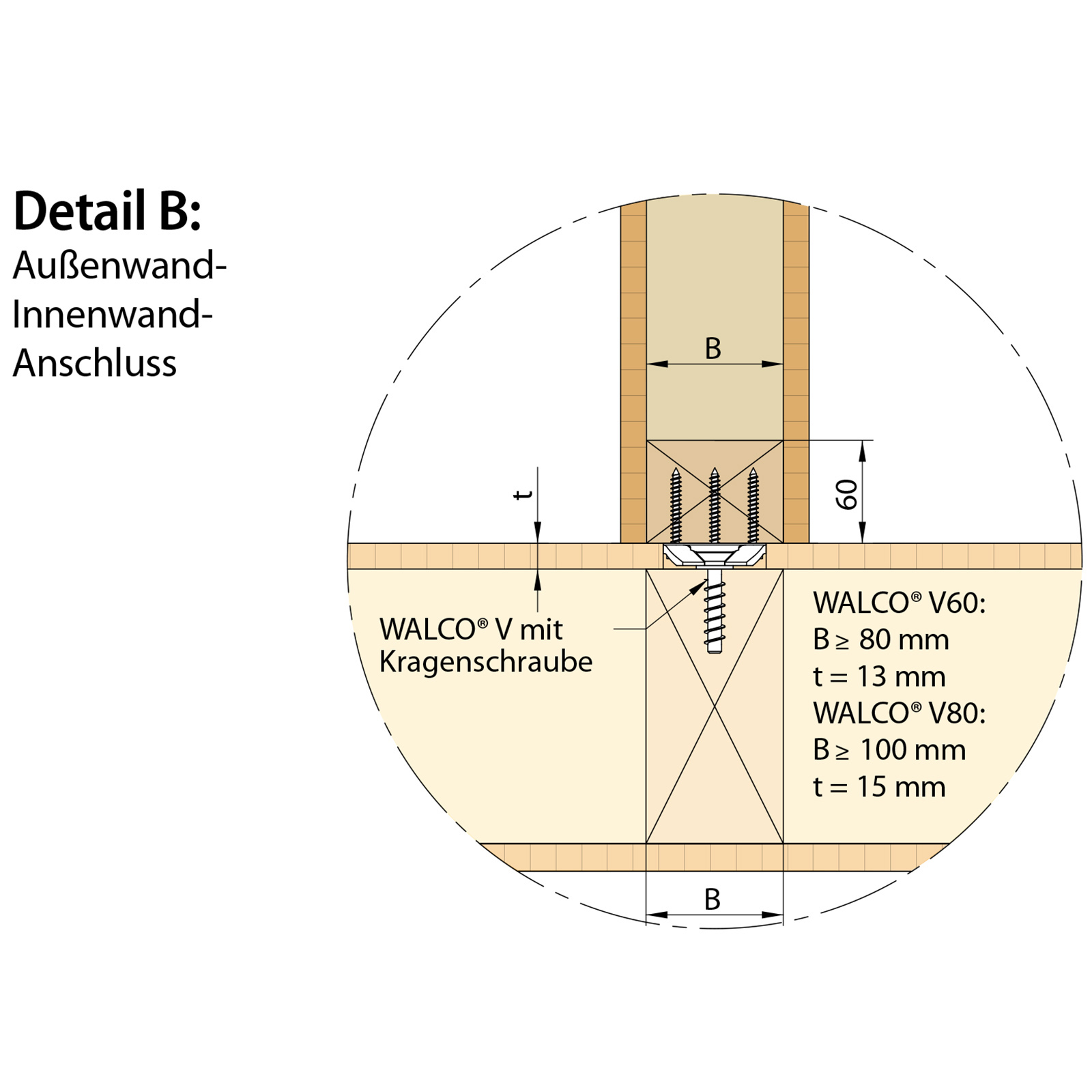

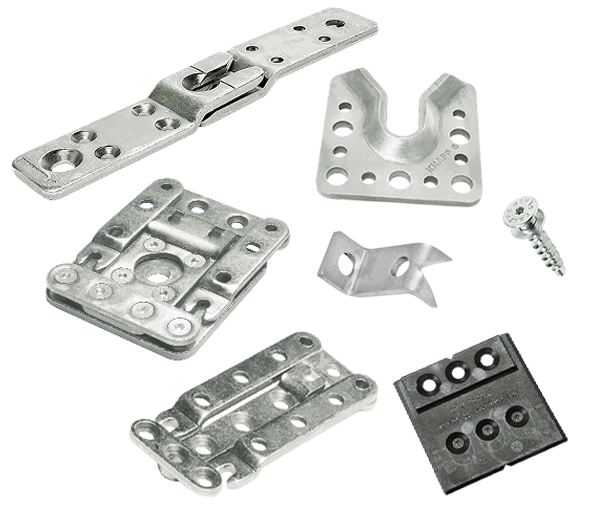

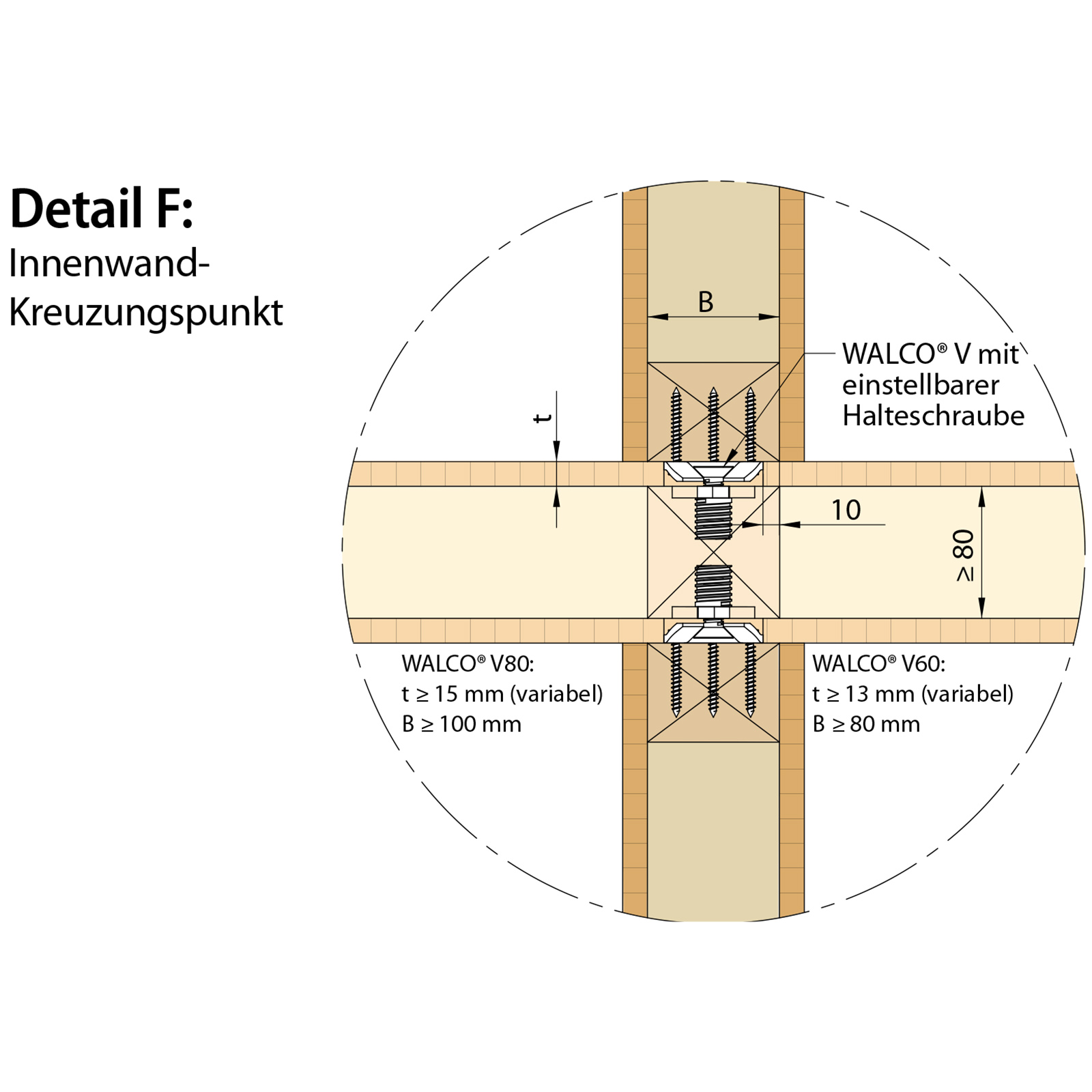

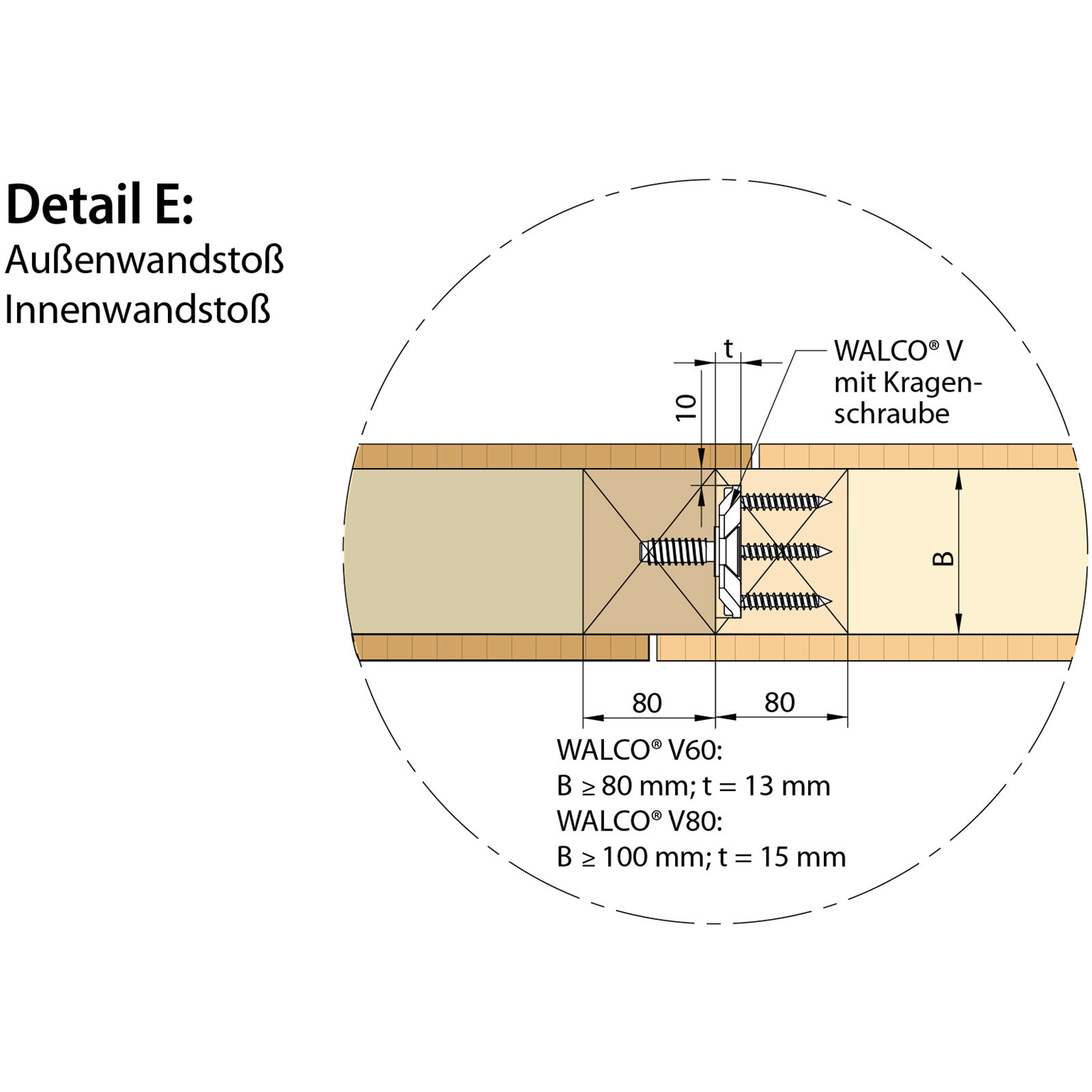

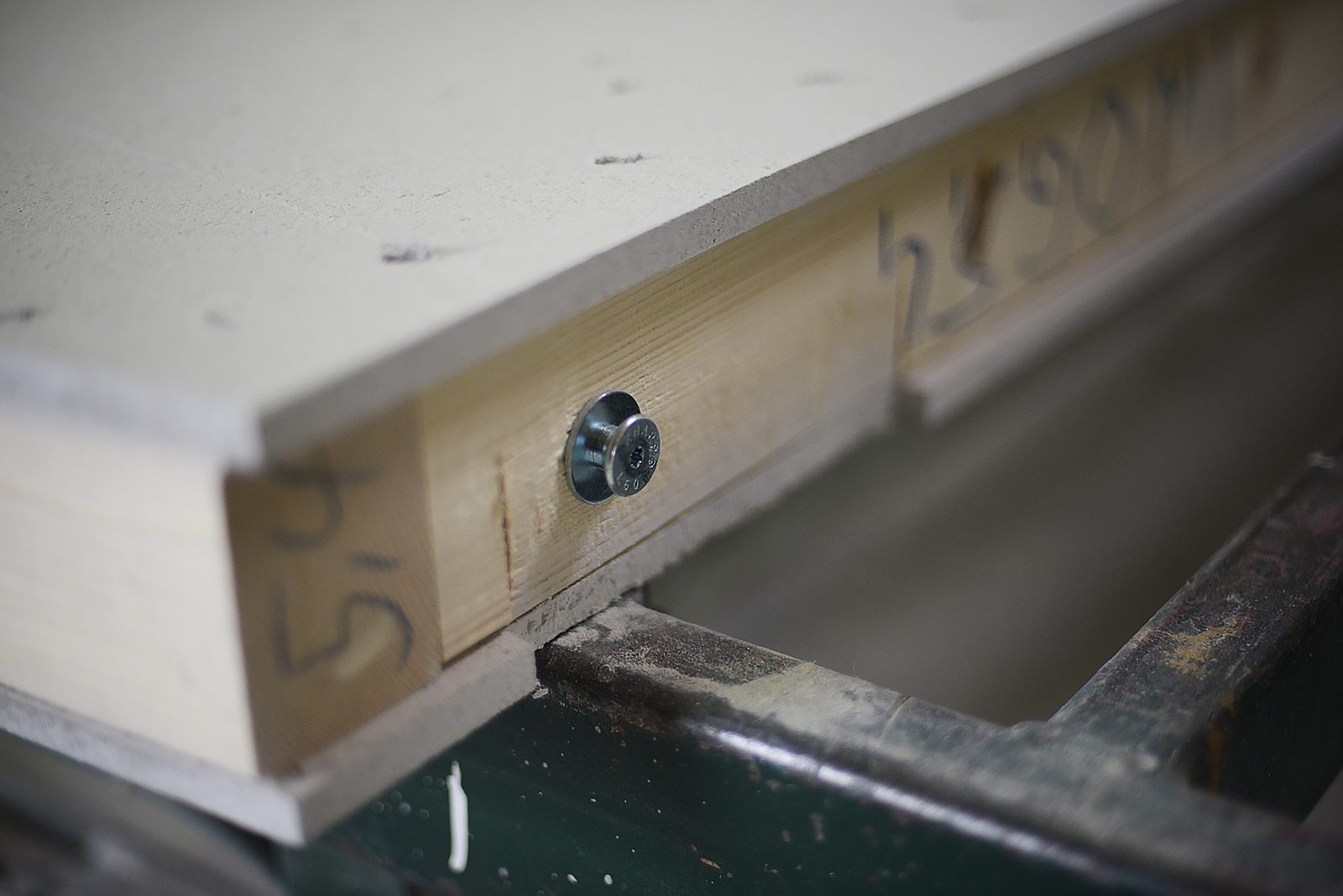

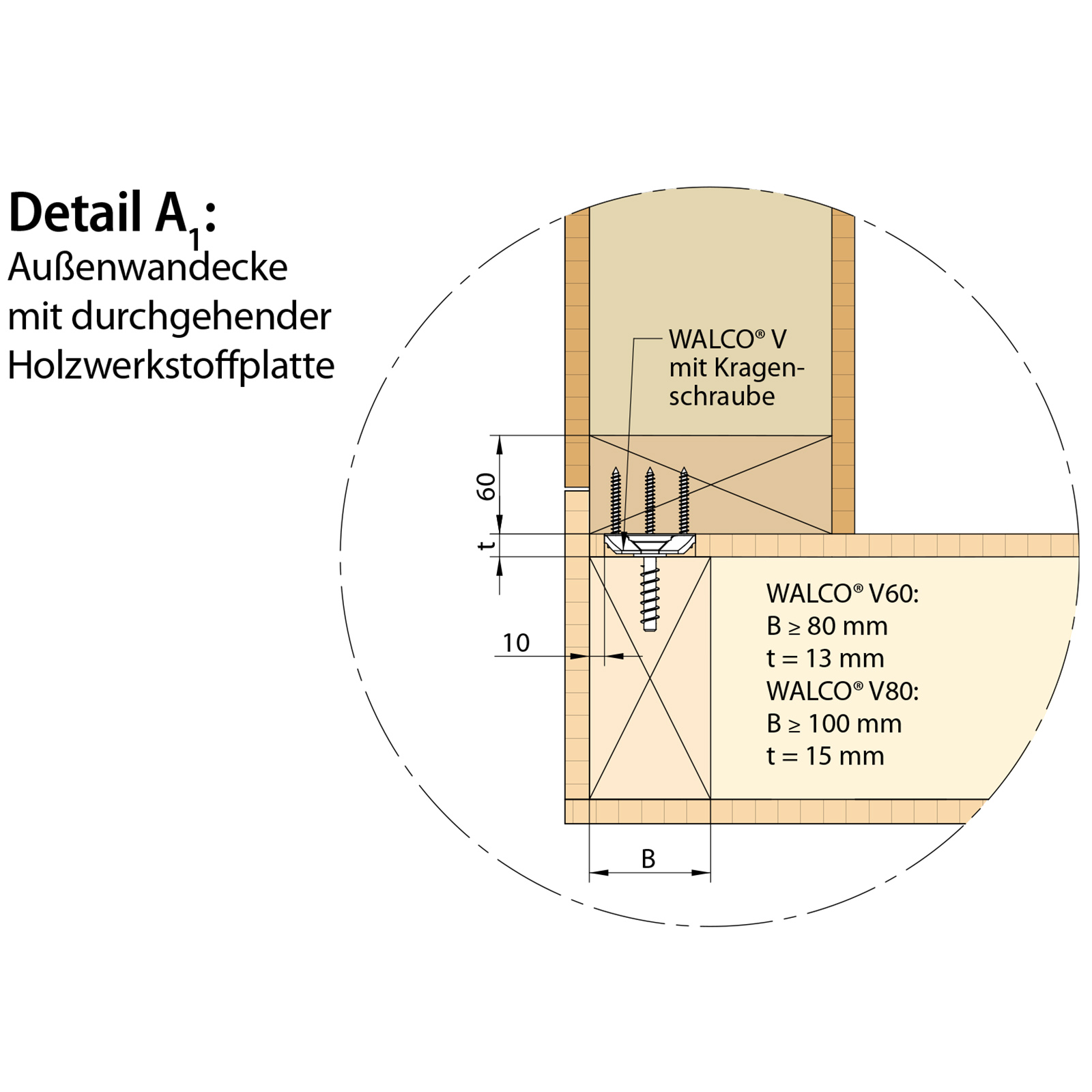

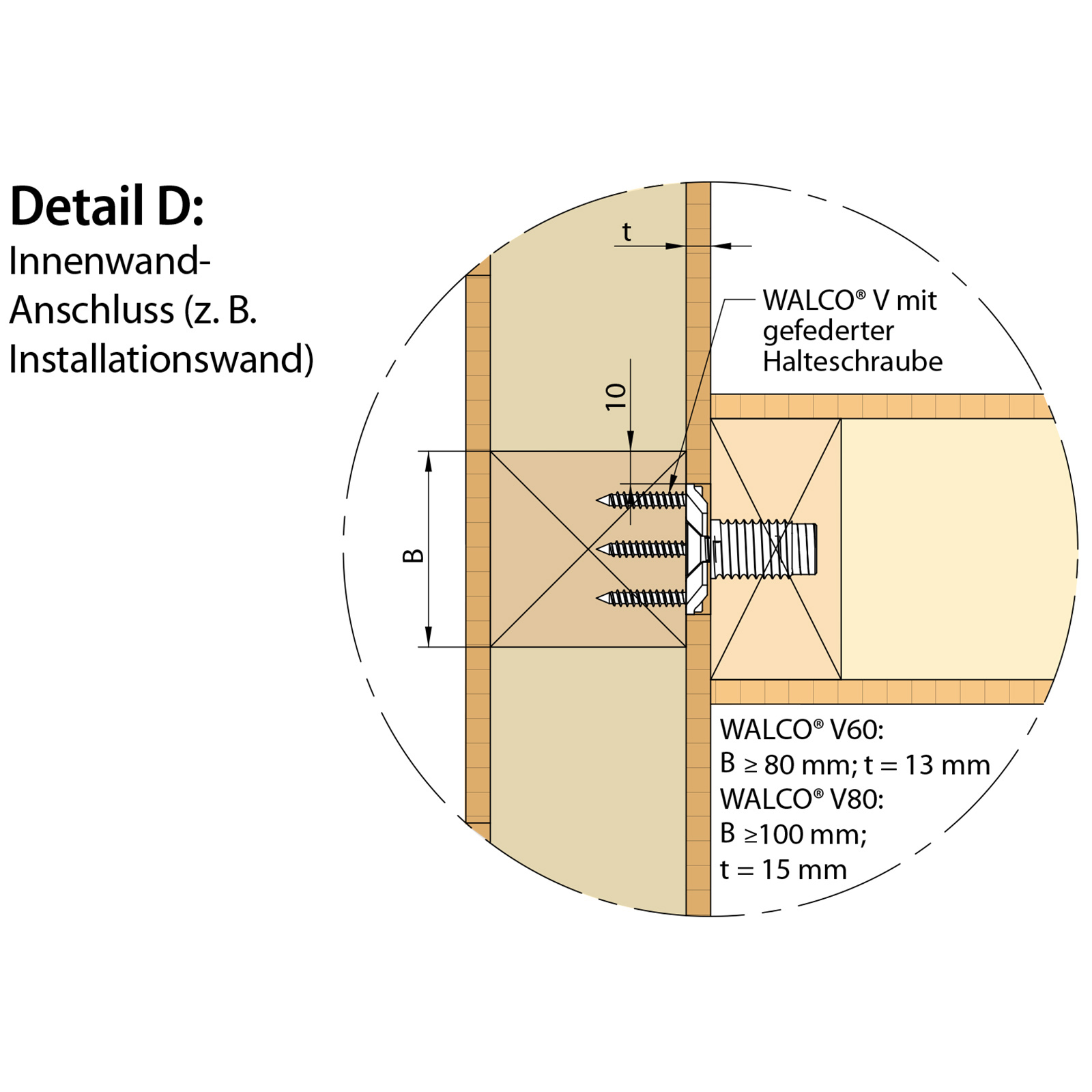

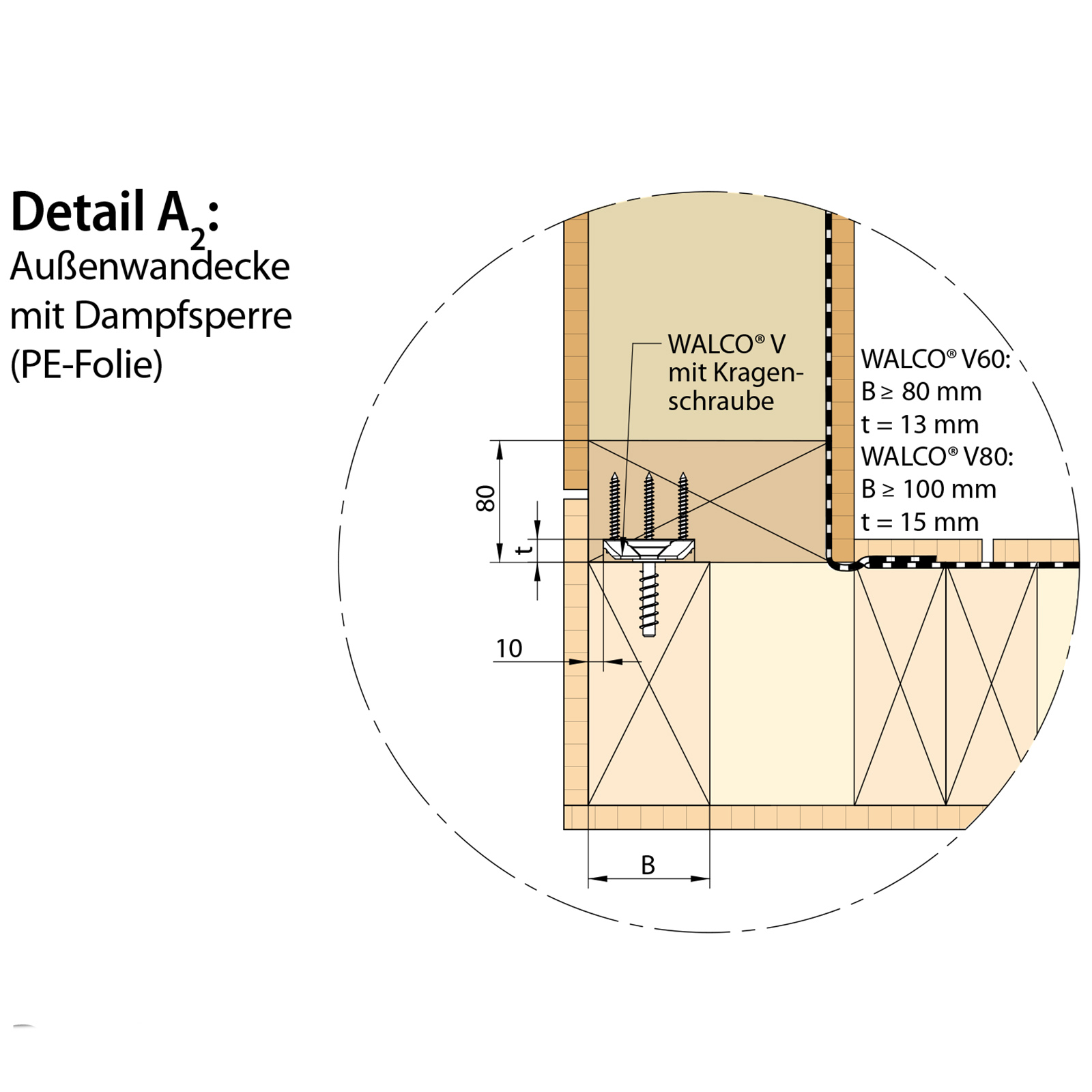

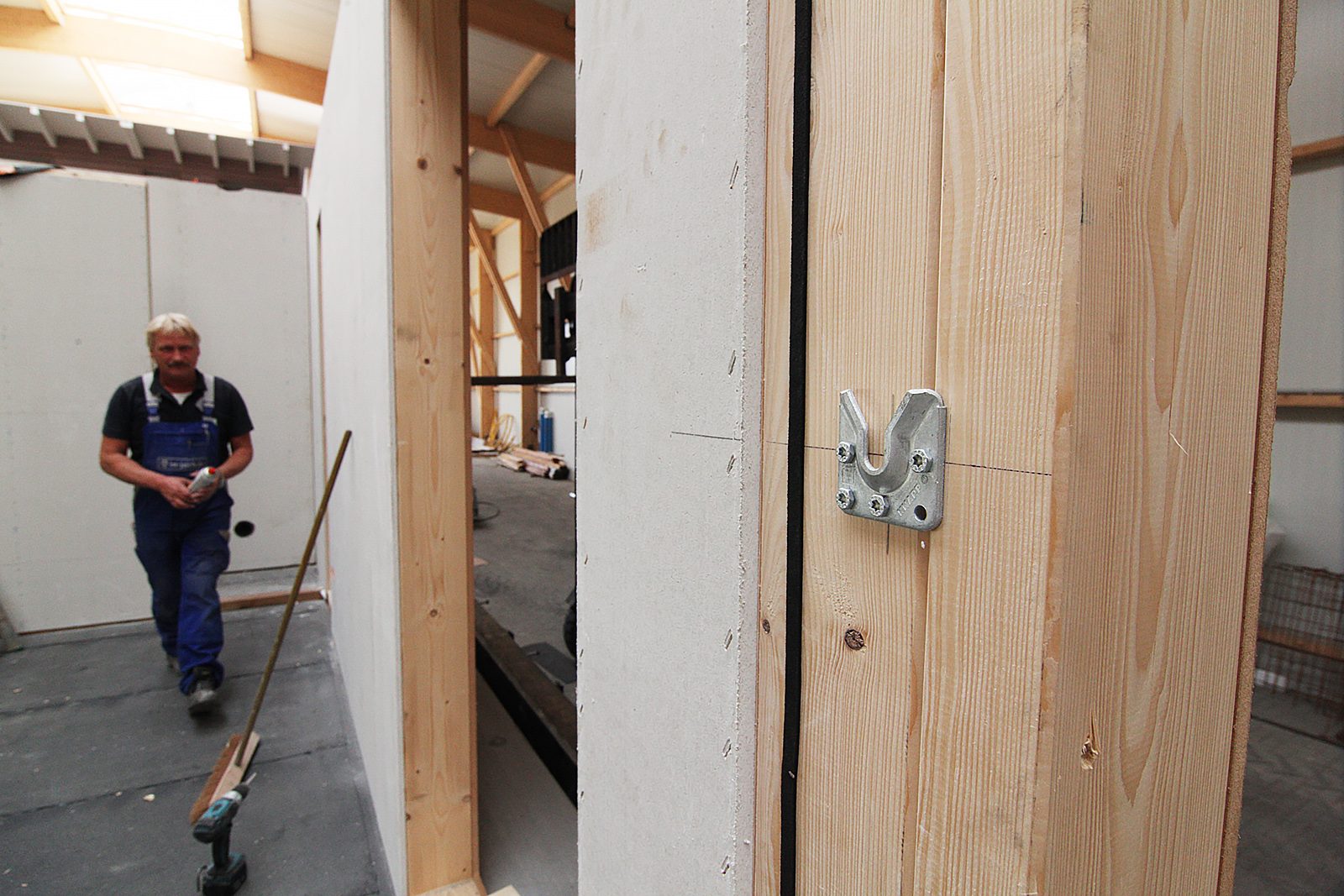

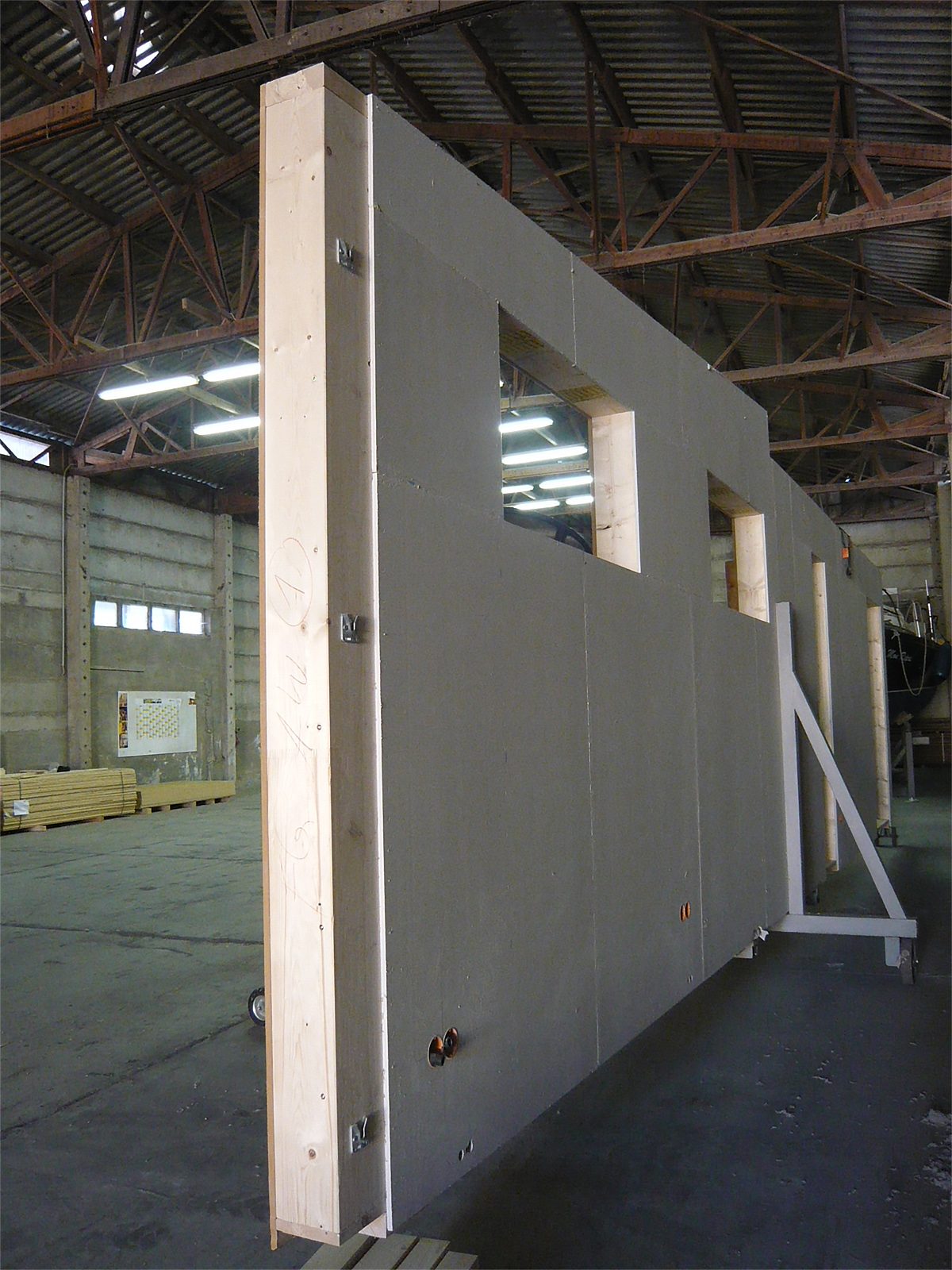

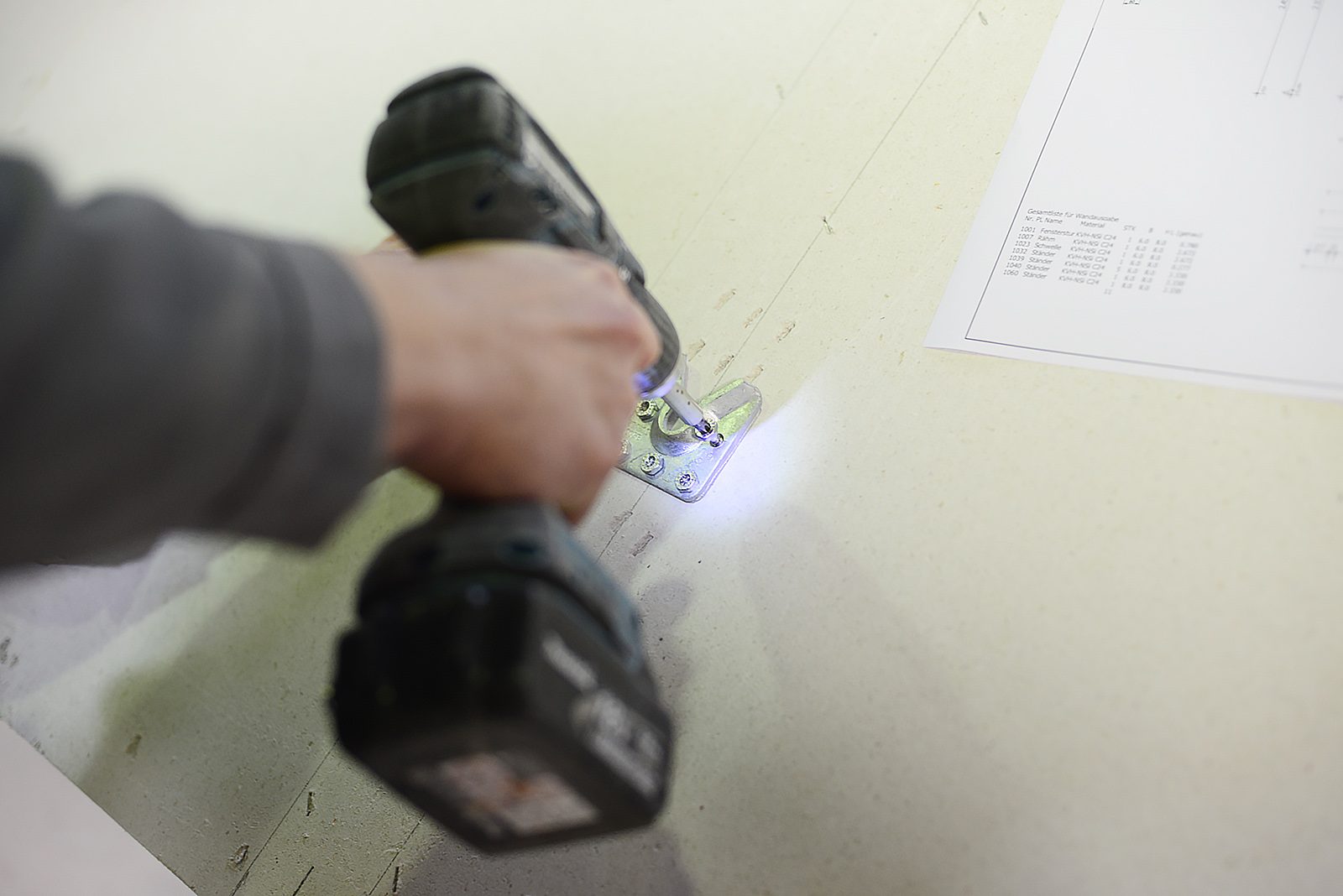

Złącze do ścian WALCO® V składa się z jednej płytki łączącej wykonanej ze stali cynkowanej ogniowo i jednego wkręta mocującego jako elementu współpracującego. Opcjonalna klapka blokująca zabezpiecza połączenie na wypadek rozłączenia w kierunku wsuwania. Dzięki przestronnemu lejkowatemu wycięciu zbierającemu w kształcie litery V wykonanemu w płytce łączącej możliwość zaczepienia złącza i całego elementu ściany jest wyjątkowo łatwe. W ten sposób, jak już zostało to wielokrotnie udowodnione, ściany są zmontowane na gotowo w niecałą minutę.
Złącze WALCO® V dostępne jest w dwóch rozmiarach – 60 i 80 oraz w czterech wariantach w każdym rozmiarze: KS, VK, EH i GH*.

NOWOŚĆ:

  • nowa aprobata ETA rozszerzona o wartości obciążeń charakterystycznych dla elementów z drewna liściastego
  • uniwersalne – złącza można stosować do łączenia elementów z drewna litego, materiałów drewnopochodnych, stali i betonu dla drewna o szerokości od 80 mm,
  • proste – można stosować dla płytek o grubości 13/15 mm przykręcanych tylko na płasko (w takim przypadku wkręt mocujący w drugim (współpracującym) elemencie musi być lekko wpuszczony),
  • wydajne – szybki i precyzyjny montaż na budowie – przygotowane wcześniej ściany będą już tylko łączone razem bez żadnych wkrętów i wkręcania,
  • stabilne – od pierwszego narożnika połączenia ścian w narożniku – tylko jeszcze troszeczkę wyrównać,
  • oszczędne czasowo – szczególnie łatwe wprowadzenie wkręta mocującego dzięki przestronnie uformowanemu wycięciu prowadzącemu (System V),
  • wyjątkowe – wkręty kołnierzowe i trzpienie kołnierzowe przykręcane są bezpośrednio do elementu drewnianego za pomocą lub bez pomocy warstwy pośredniej,
  • elastyczne – wpierw można połączyć wszystkie ścian zamykające a następnie mocować do nich ściany pośrednie i działowe,
  • czyste – możliwość ustawiania dystansu luzu np. pod uszczelnienia i ponowne dopasowanie ustawień tolerancji całej konstrukcji.

*KS = wkręt kołnierzowy, VK = przykręcany trzpień kołnierzowy, EH = nastawny wkręt mocujący, GH = sprężynujący wkręt mocujący

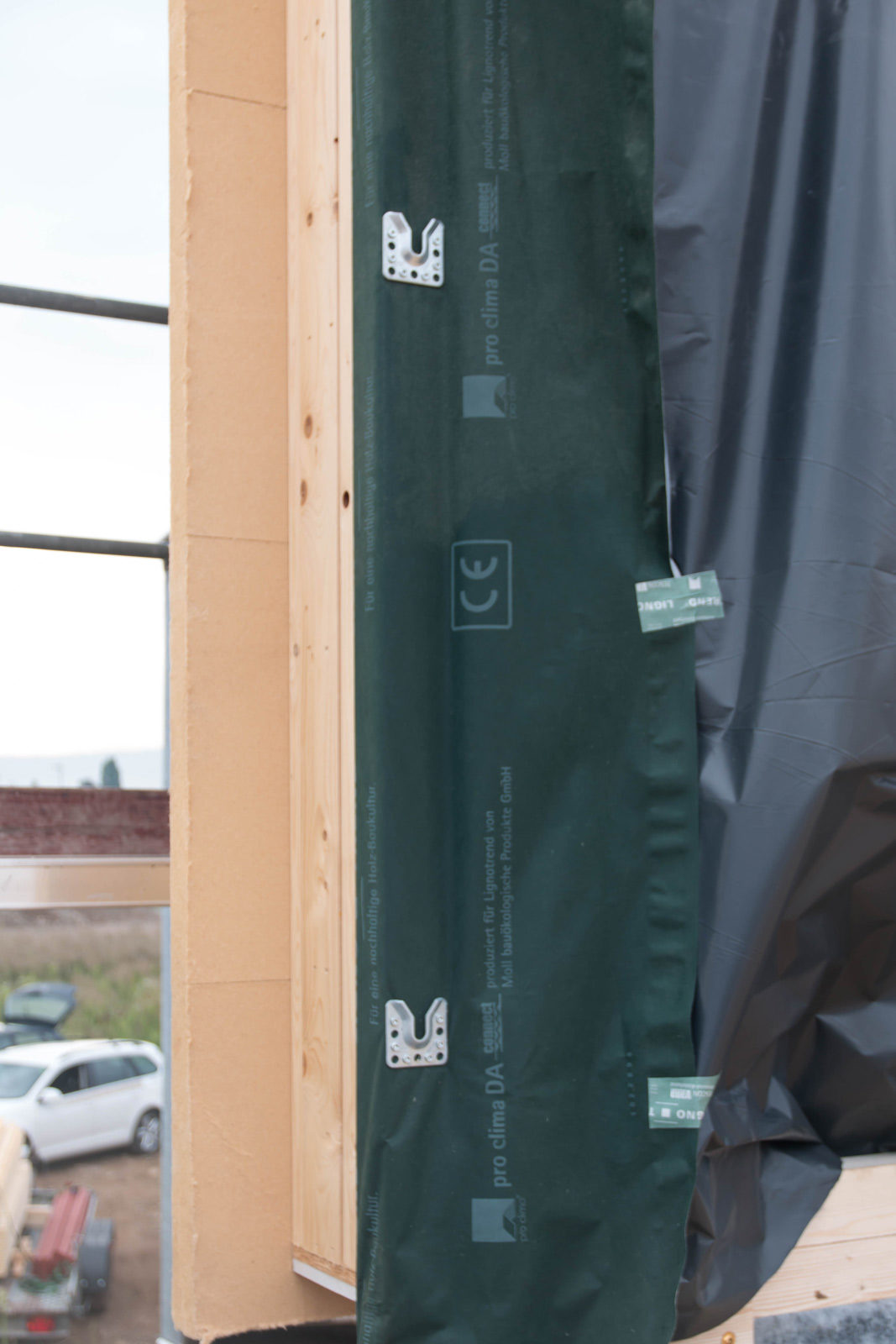

Dom HUF Haus - konstrukcja łączona z zastosowaniem złączy WALCO® V

Obiekt: Dom HUF Haus ART 3
Złącza: RICON® S i WALCO® V
Architekt: Josef Günster
Projekt: Firma HUF HAUS
Wykonawca konstrukcji drewnianej: Firma HUF HAUS
Inwestor: Klient prywatny
Czas budowy: Budowa domu około 2 tygodnie
Konstrukcja: Nowoczesna architektura w konstrukcji słupowo-ryglowej z wysokiej jakości drewna klejonego warstwowo
Powierzchnia użytkowa: 219 m²

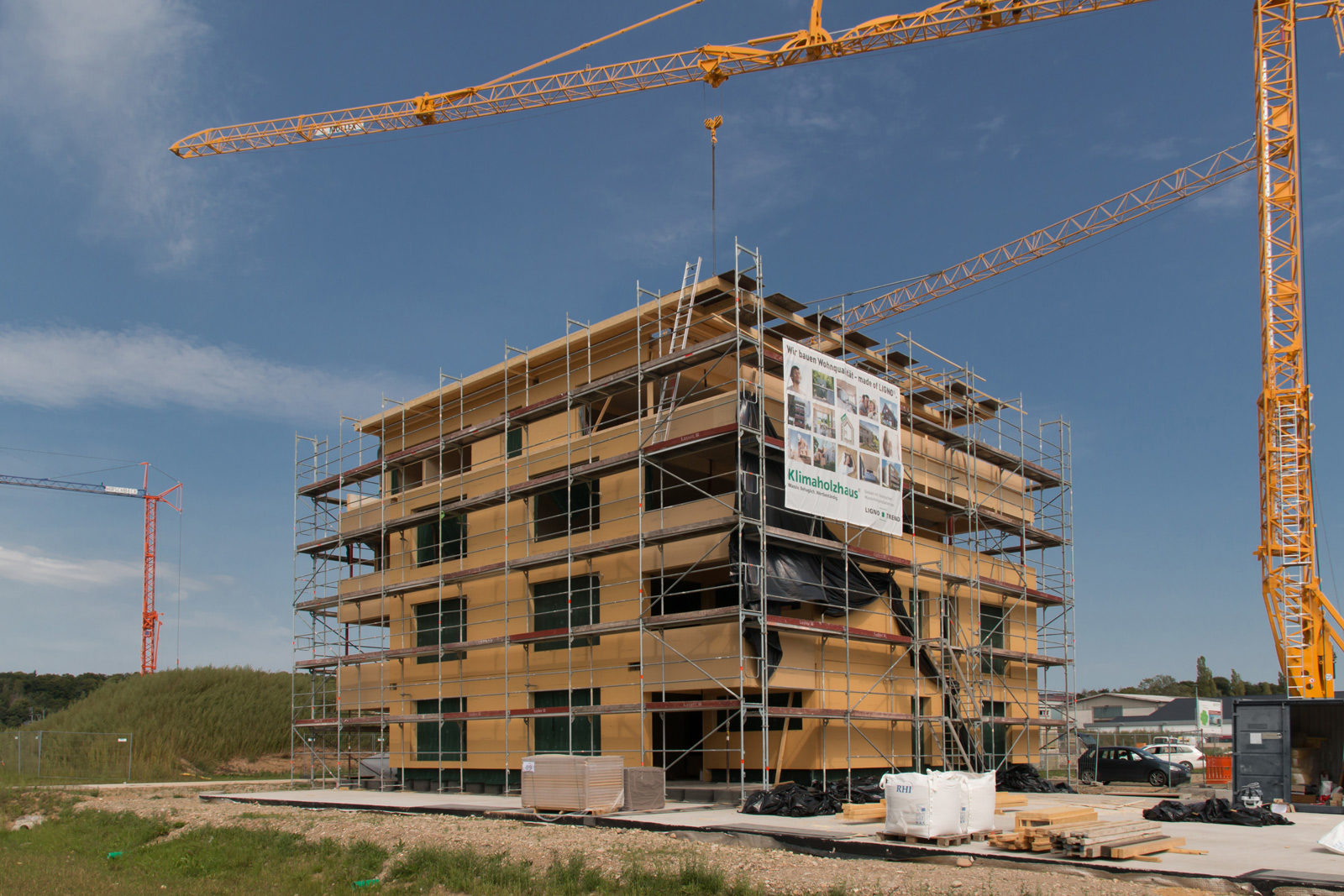

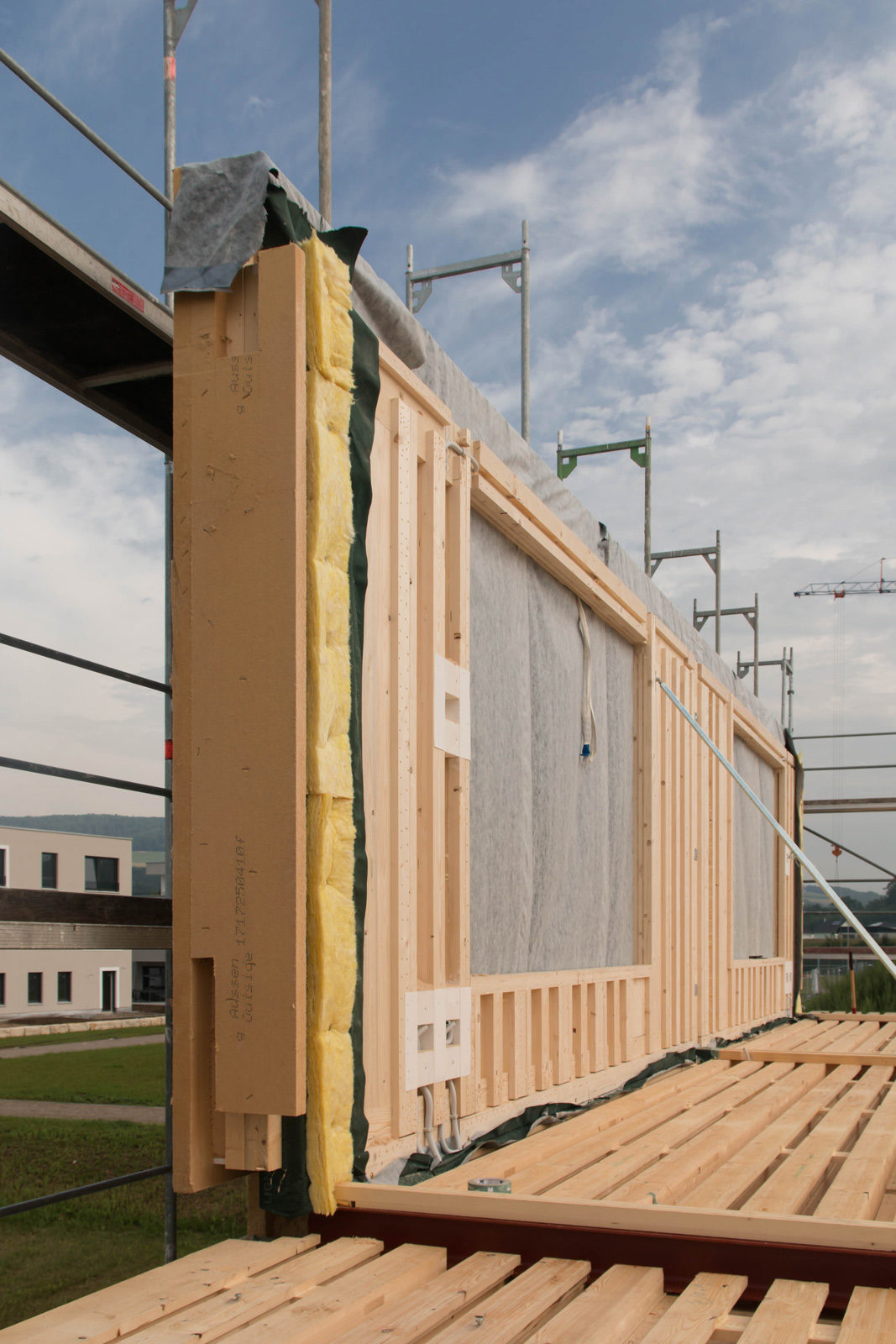

Budynek usługowo-mieszkalny w Riedpark / Lauchringen (Niemcy)

Obiekt: Budynek usługowo-mieszkalny w Riedpark / Lauchringen (Niemcy)
Złącza: WALCO® V i RICON® S
Projekt Firma Jörg Kaiser Architekturbüro, Hauptstr. 47, 79787 Lauchringen, www.architektkaiser.de
Statyka: Firma Lignotrend Produktions GmbH, Landstr. 25, 79809 Weilheim-Bannholz, www.lignotrend.de
Wykonawca konstrukcji drewnianej: Firma Holzbau-Amann GmbH, Albtalstr. 1, 79809 Weilheim-Bannholz, www.holzbau-amann.de
Jonathan Loderbauer, Kapellenstr. 3, 79737 Herrischried, www.die-holzerei.de
Firma Holzbau & Zimmerei Maise, Stiegstr. 27, 79774 Albbruck-Unteralpfen, www.holzbau-maise.de
Rok budowy: 2017
Lokalizacja: Riedepark, D-79787 Lauchringen (BW)
Artykuł: Gazeta lokalna Südkurier z 16.02.2017

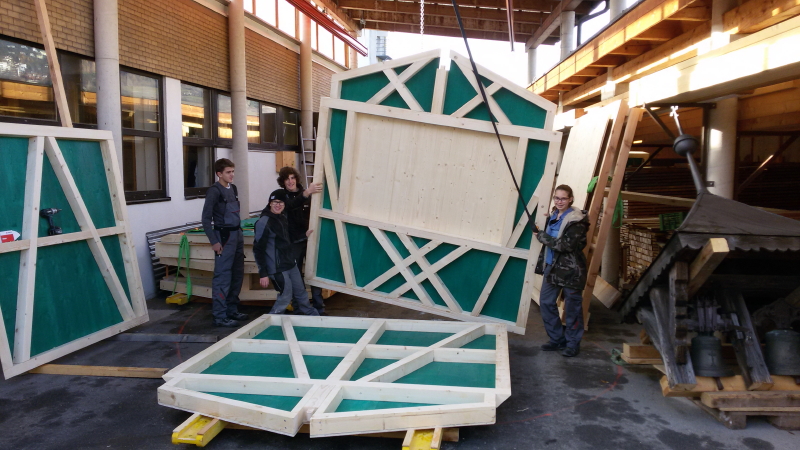

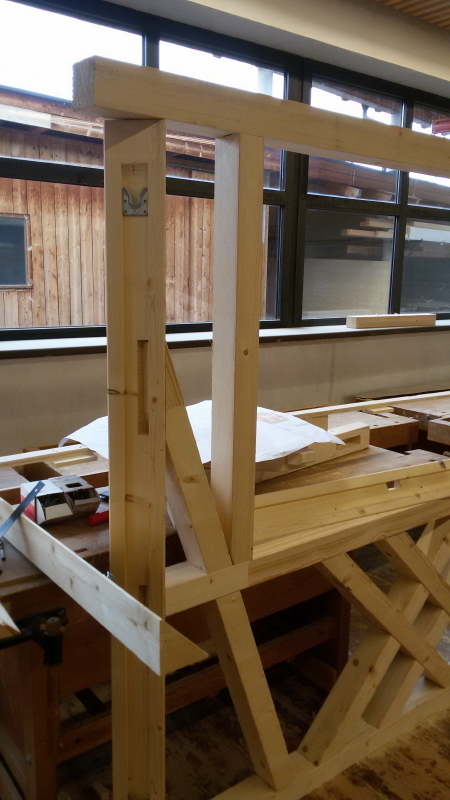

Stragany - konstrukcja łączona z zastosowaniem złączy WALCO®

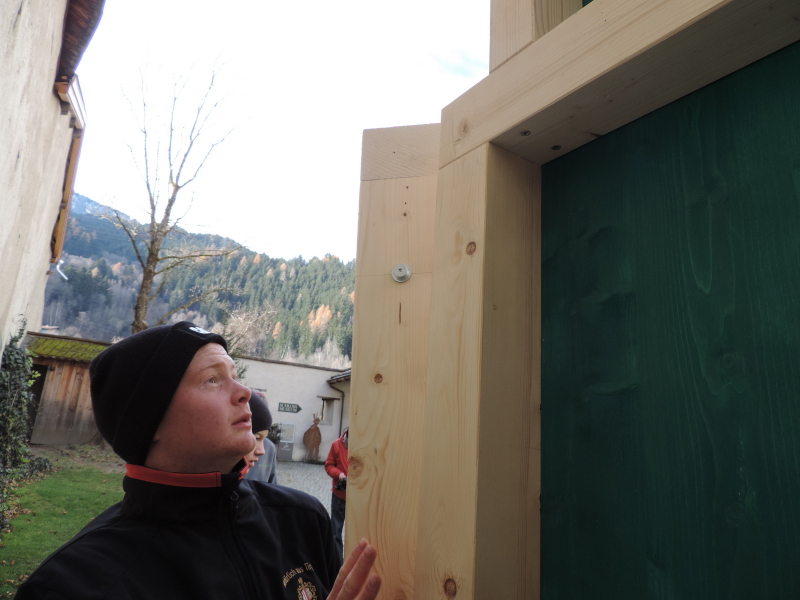

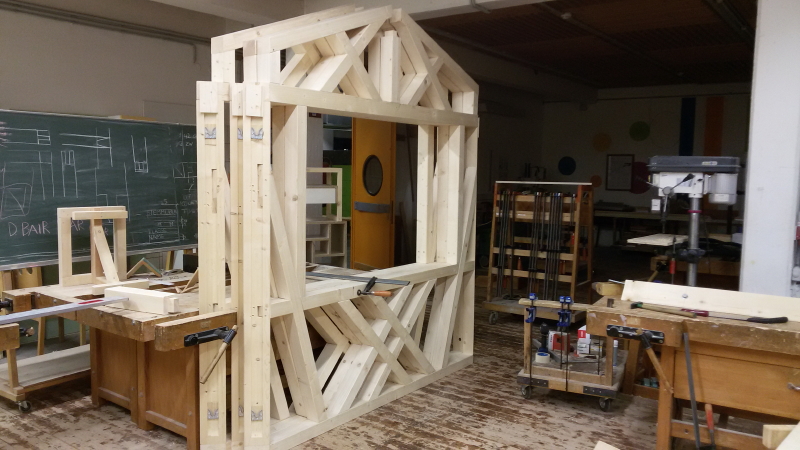

Obiekt: Adwentowe chatki handlowe dla Powiatowego Stowarzyszenia Muzeów Schloss Landeck (Austria)
Złącza: WALCO® V
Wykonawca konstrukcji drewnianej: Uczniowie HTL Imst inż. dypl.-nauczycielem. Gerhardem Peer HTL Imst / Oddział Techniki Budowlanej, www.htl-imst.at
Projekt: HTL Imst / Oddział Techniki Budowlanej
Technologia: Konstrukcja słupowo-ryglowa

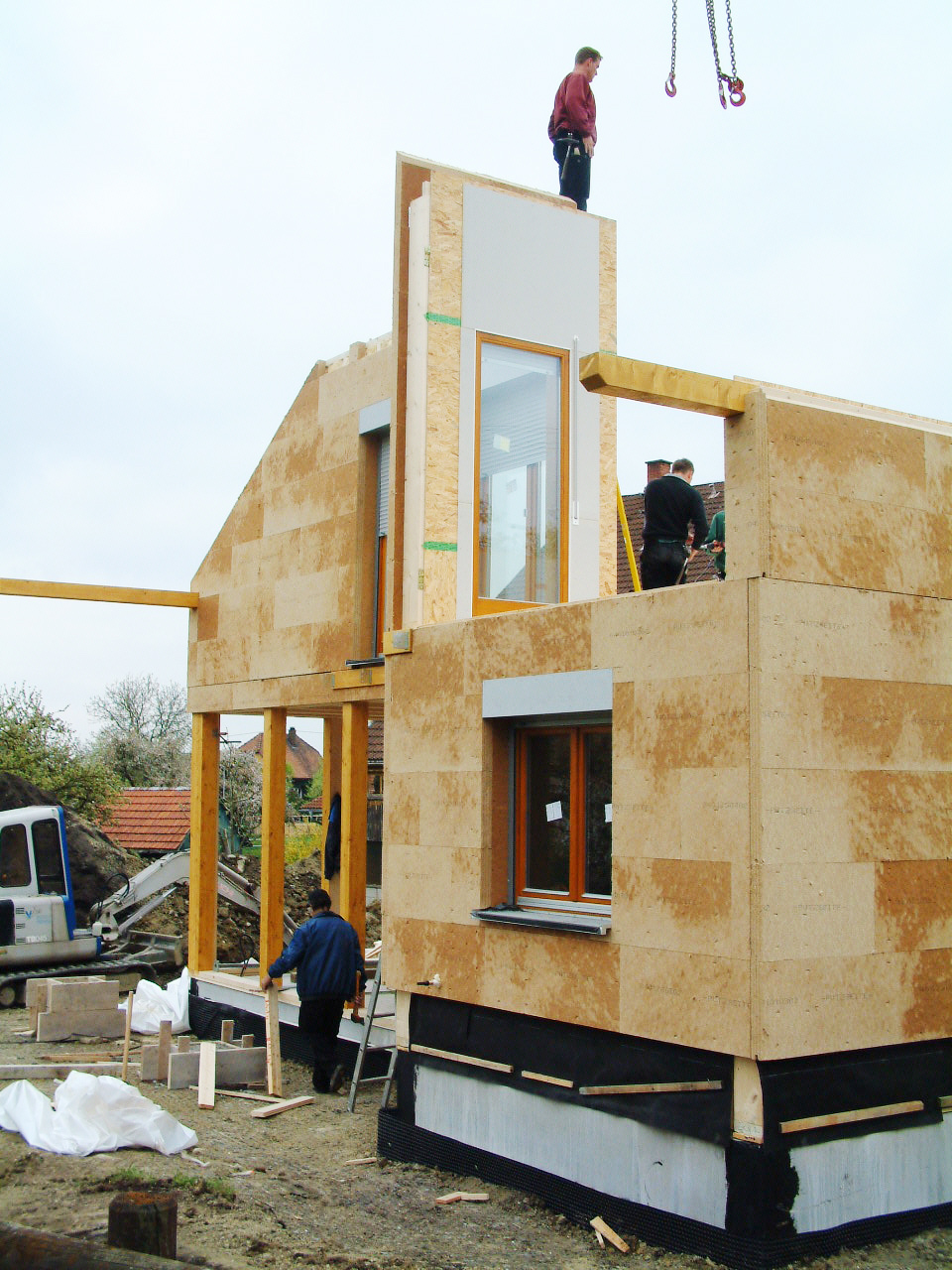

Budownictwo mieszkaniowe - budowa nowego kompleksu mieszkalnego w Sistrans

Obiekt: Budownictwo mieszkaniowe – budowa nowego kompleksu mieszkalnego w Sistrans (Austria)
Złącza: WALCO® V
Projekt: Firma Teamk2 (Architects), www.teamk2.com
Wykonawca konstrukcji drewnianej: Firma Schafferer Holzbau, www.schafferer.at
Artykuł: Magazyn mikado 3/2011

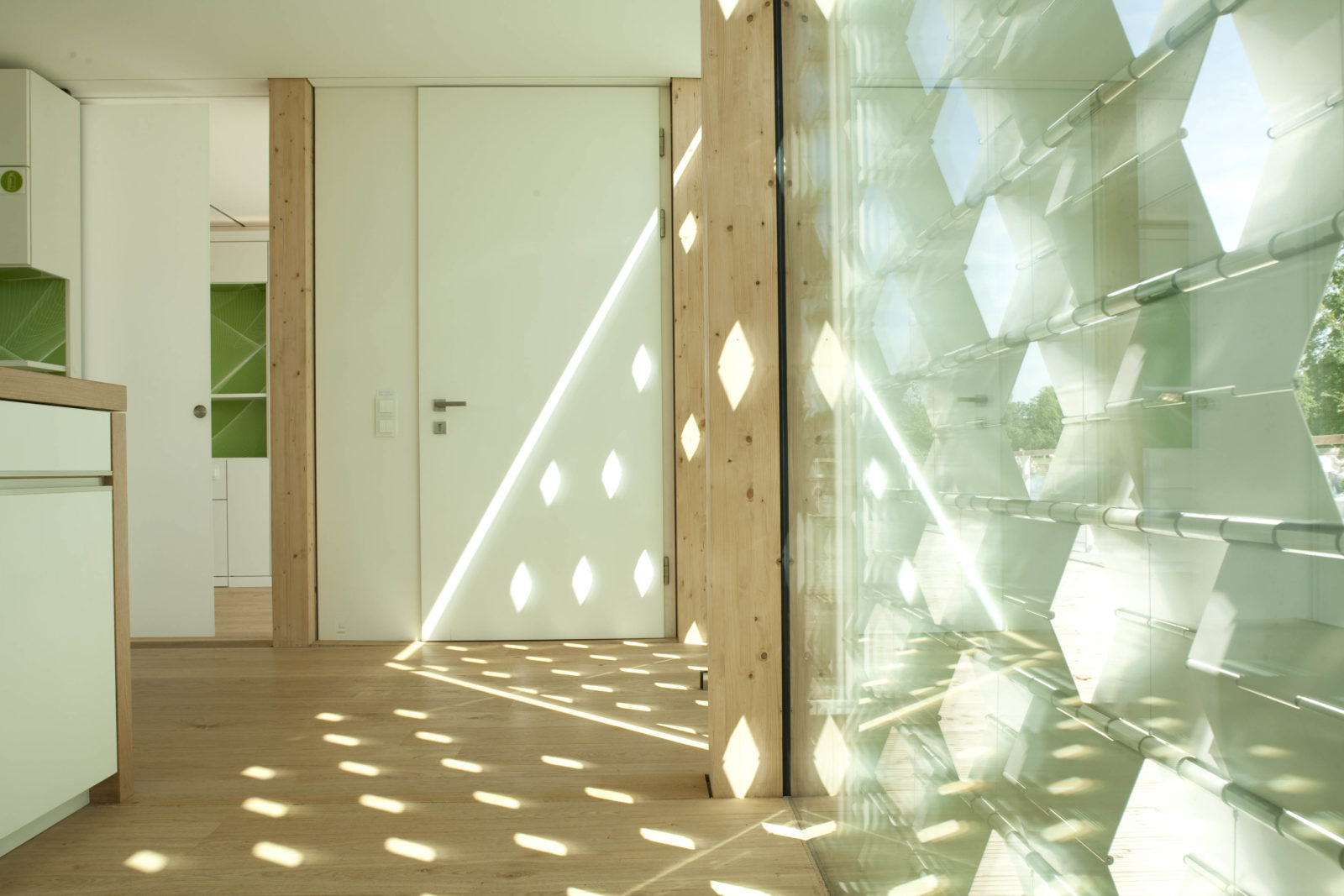

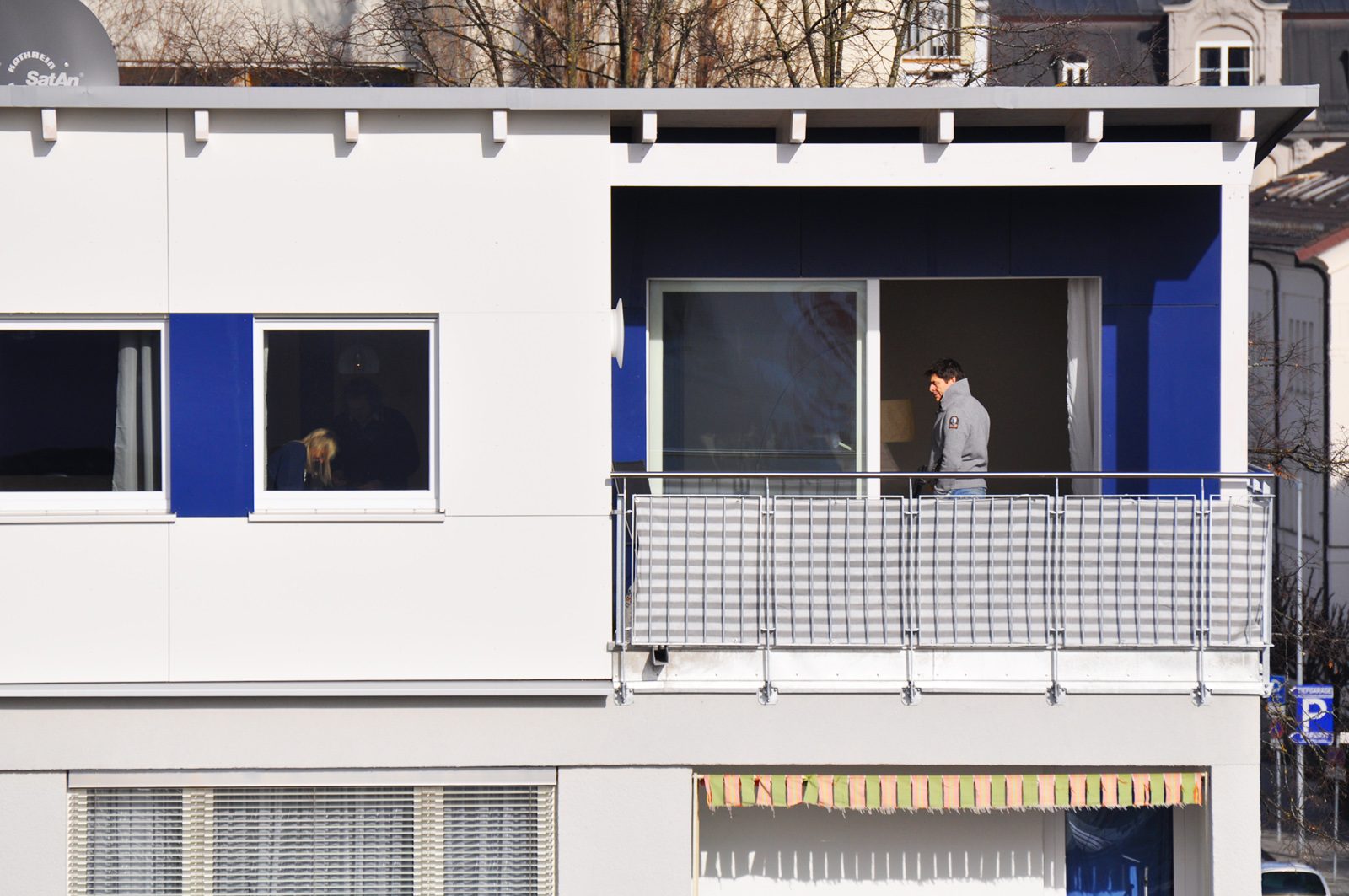

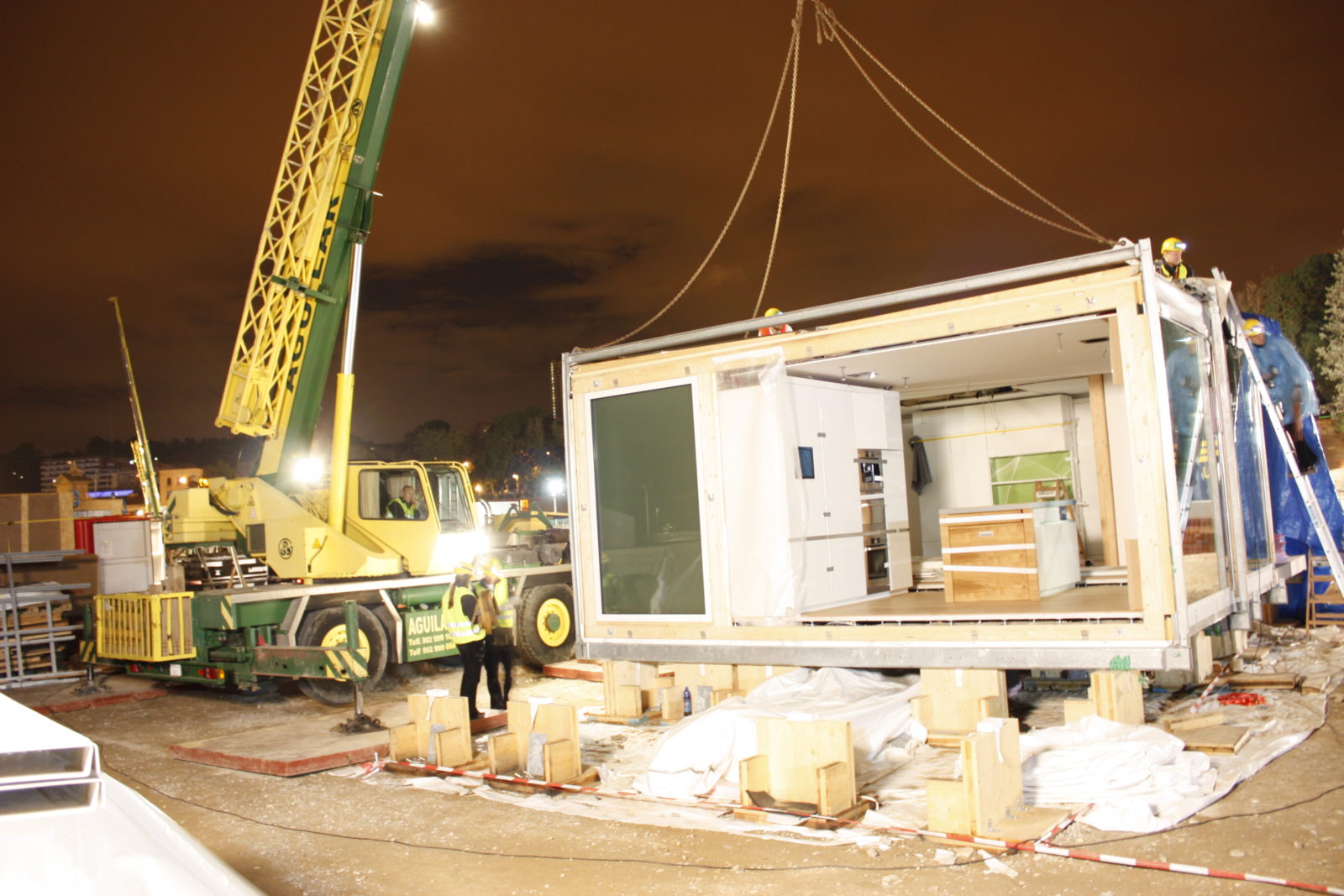

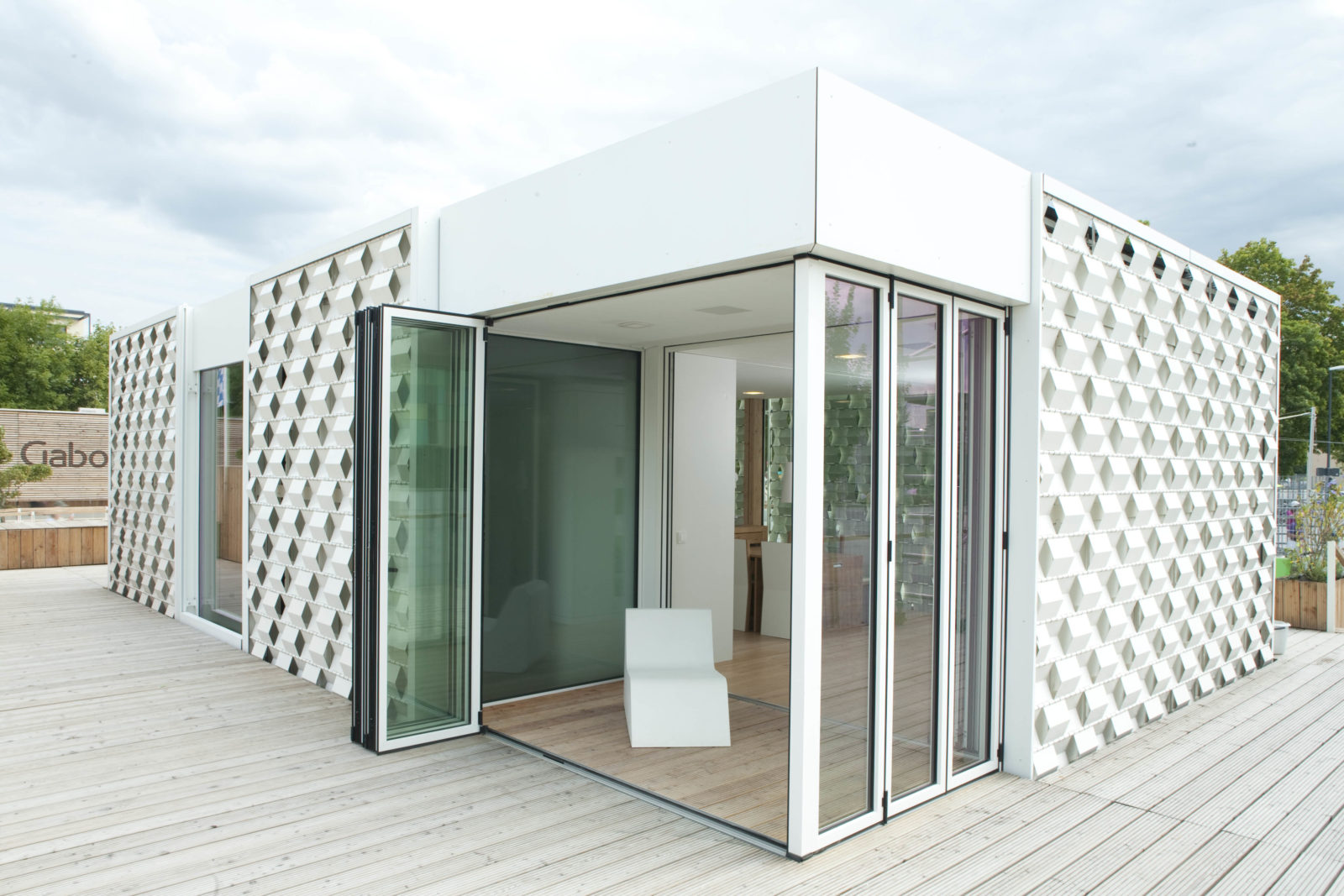

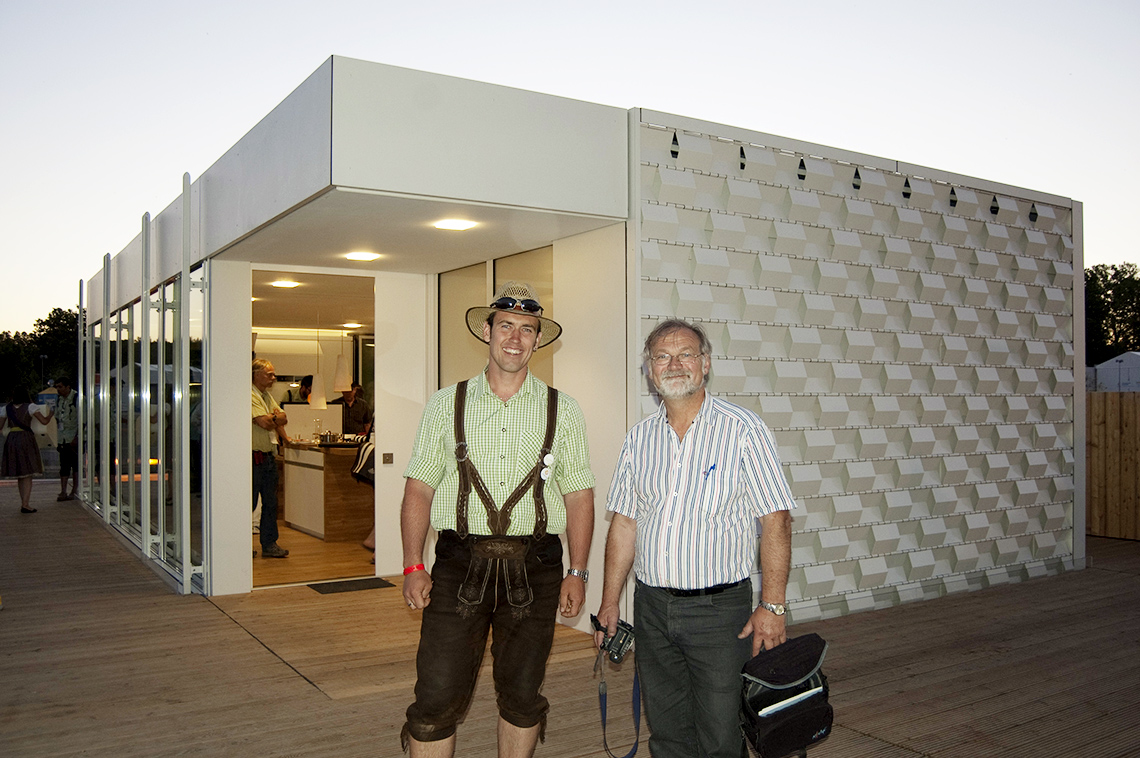

Budowa domu - Międzynarodowe Zawody „Solar Decathlon Europe 2010“

Obiekt: Budowa gotowego domu – Międzynarodowe Zawody „Solar Decathlon Europe 2010“ – 2 miejsce w ocenie ogólnej (ESP)
Złącza: WALCO® V, RICON® i QUATRO 65
Inwestor / Wykonawca / Architekt: TEAM IKAROS BAVARIA | FH Rosenheim, www.solar-decathlon.fh-rosenheim.de
Szczegóły: Emocje trwały do samego końca: do wieczora ostatniego dnia współzawodnictwa pierwszych Międzynarodowych Zawodów Szkół Wyższych „Solar Decathlon Europe 2010“, 17 uczestniczących zespołów spotkało się wspólnie na ceremonii wręczenia nagród. Richard King, pomysłodawca i organizator zawodów „Solar Decathlon“ w Stanach Zjednoczonych, powitał dziesięcioboistów. Następnie wyłoniono zwycięzców: Rosenheim zajęło drugie miejsce za wybitne osiągnięcia studenckiego zespołu „Team IKAROS Bavaria“ z Wyższej Szkoły Nauk Stosowanych przy Wyższej Szkole Zawodowej w Rosenheim.
Broszura: Solar Decathlon Europe 2010

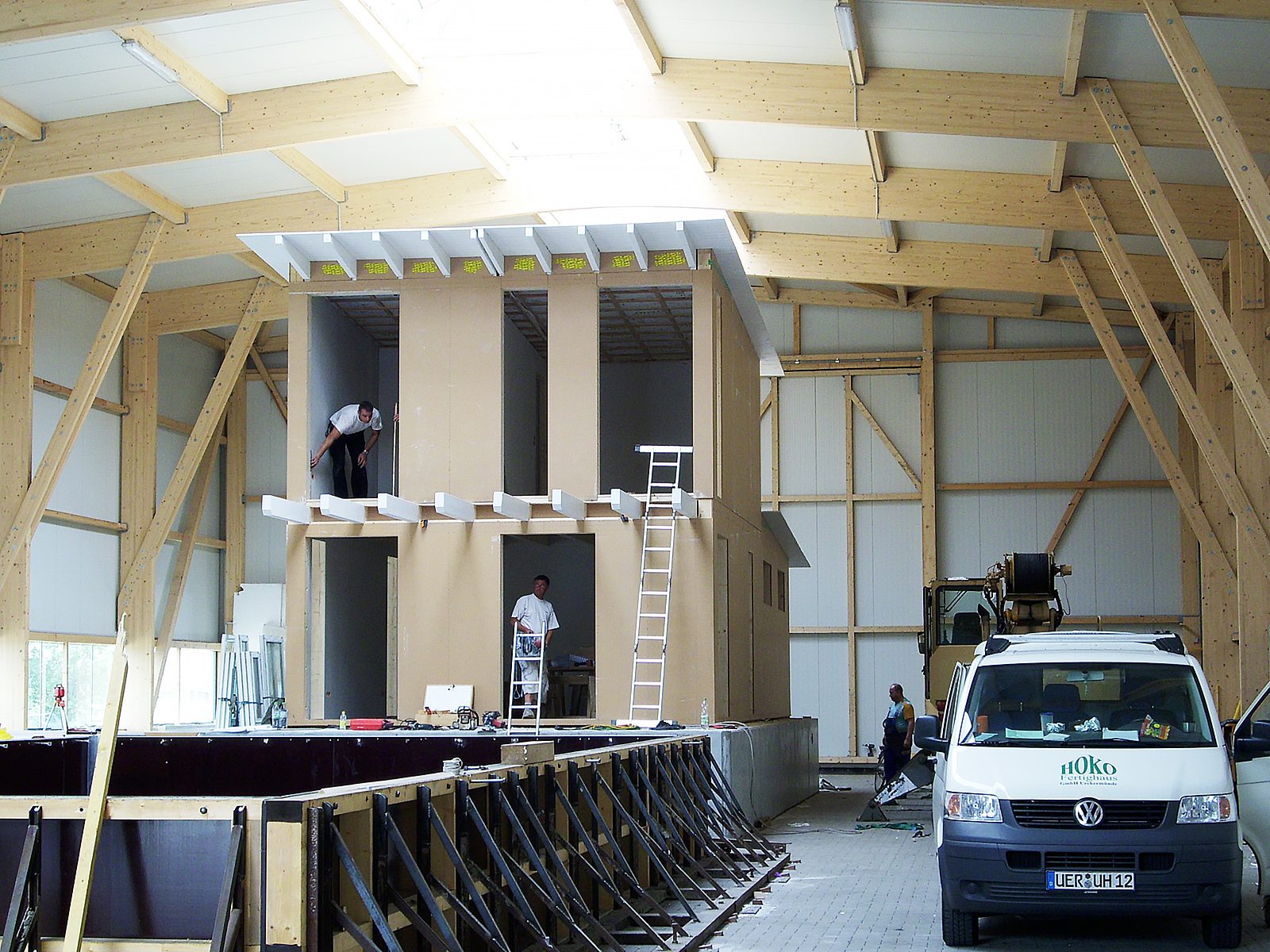

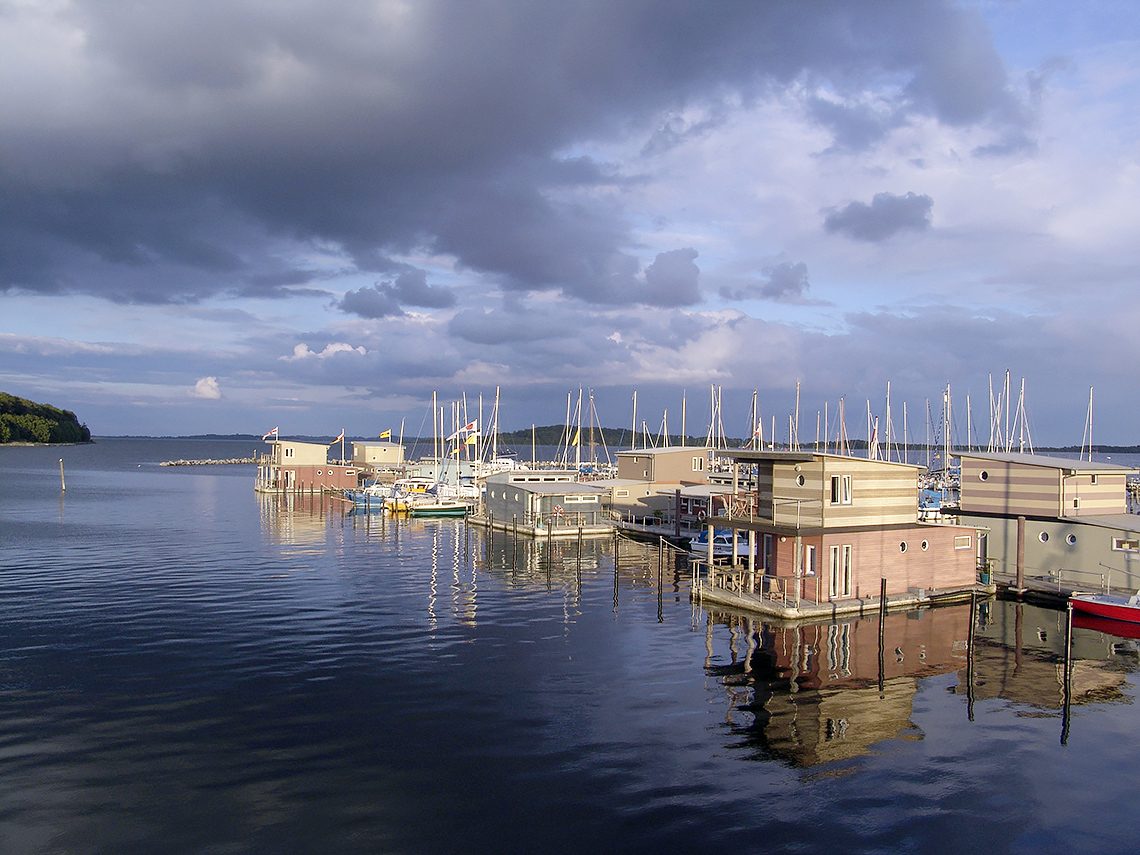

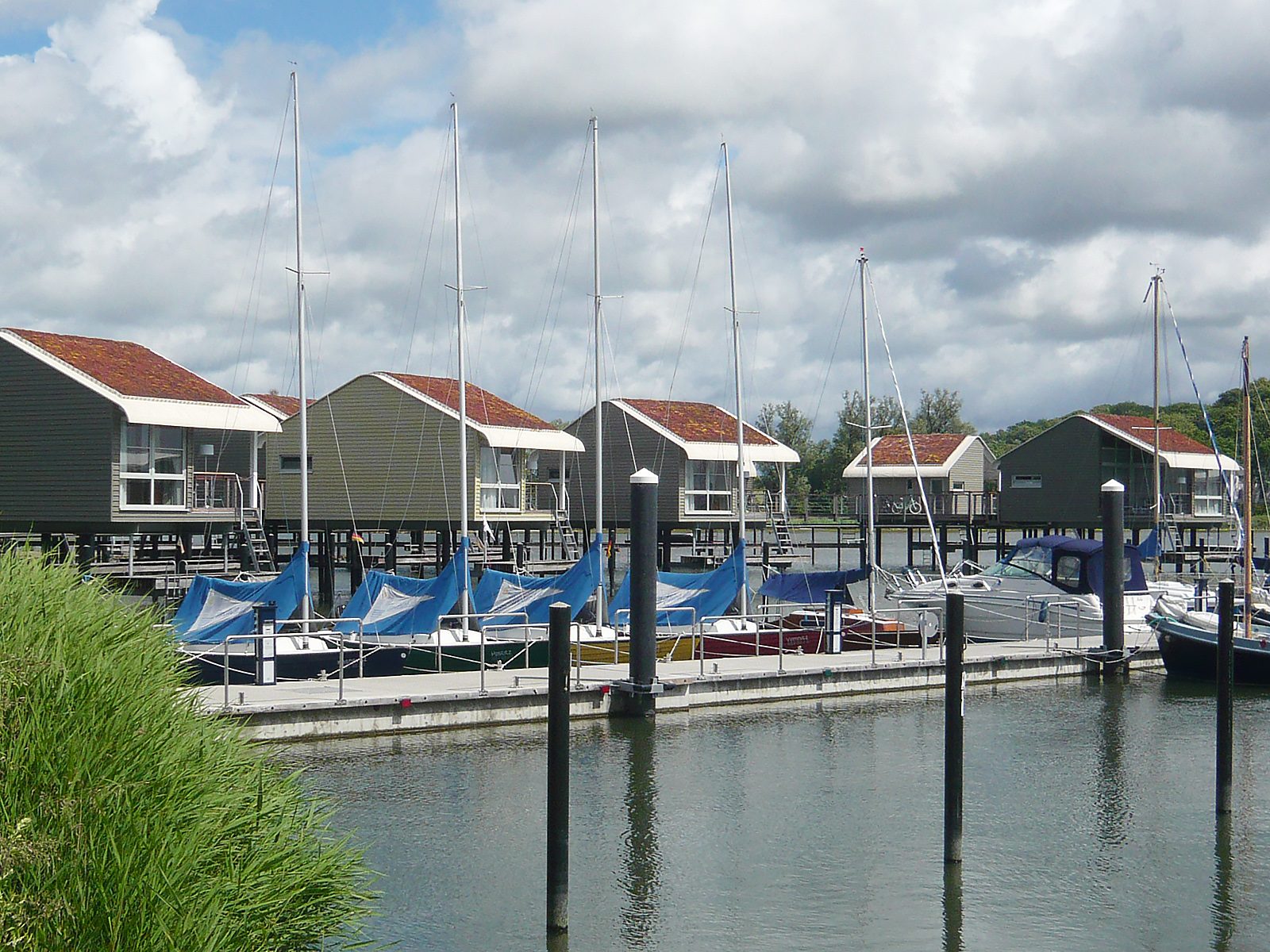

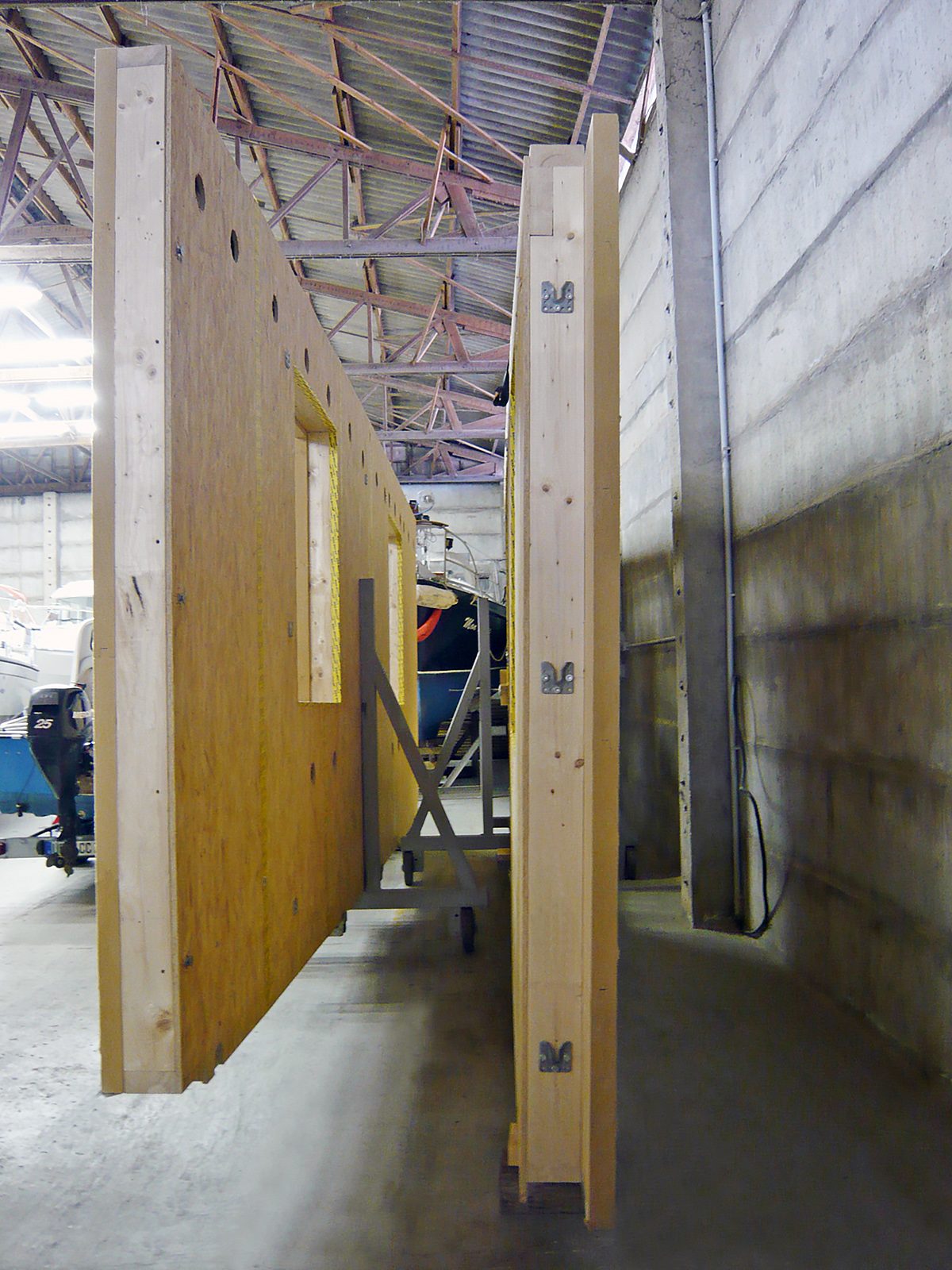

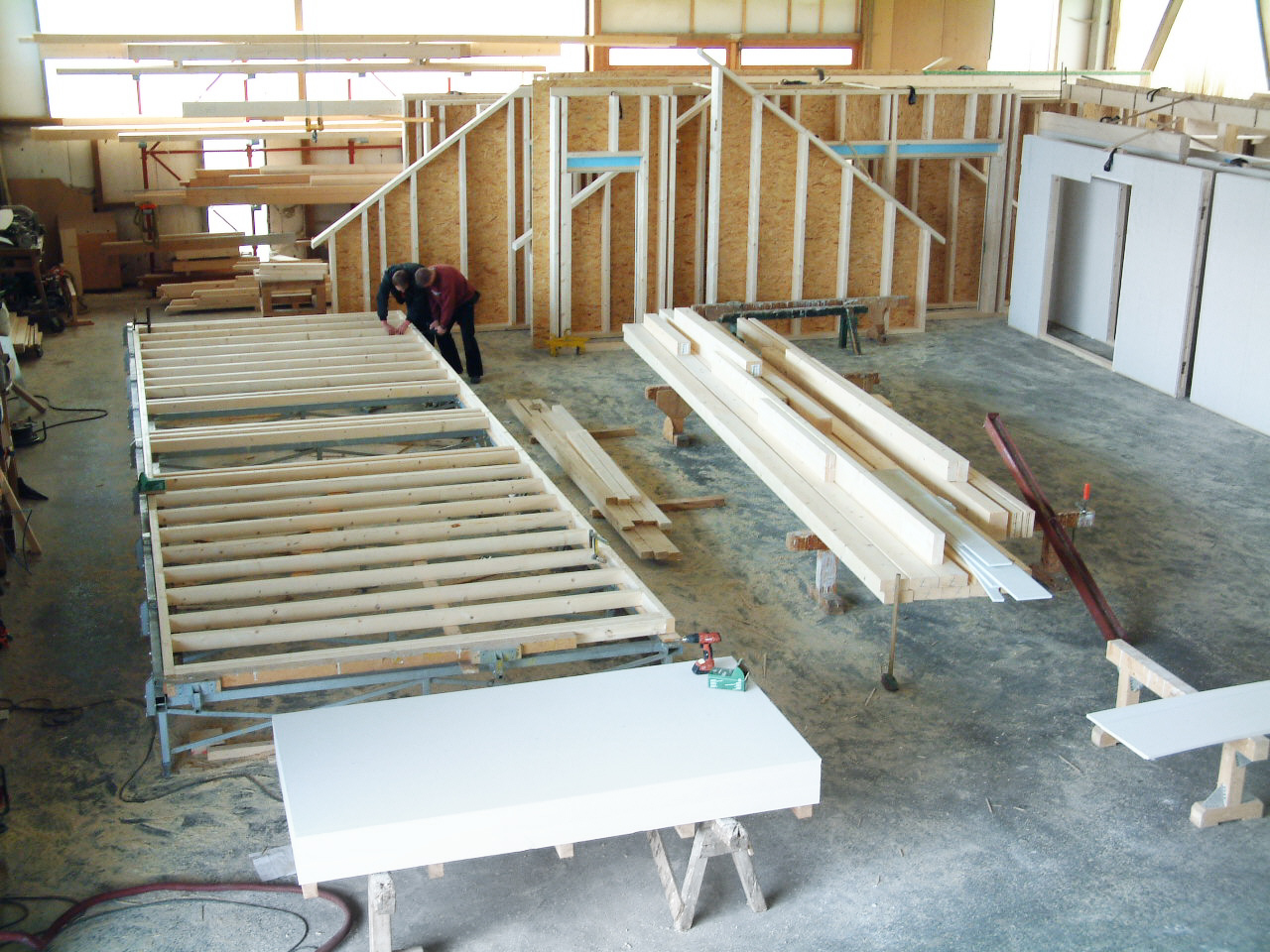

Budowa domu - wodny świat wakacji „W Jaich” na wyspie Rugii

Obiekt: Budowa domu – wodny świat wakacji „W Jaich” na wyspie Rugii (Niemcy), www.im-jaich.de
Złącza: WALCO® V
Projekt: Firma Drebing Ehmke Architekten, www.drebingehmke.de
Wykonawca konstrukcji drewnianej: Firma HOKO Fertighaus GmbH, www.hoko-haus.de
Statyka: Firma IBAST Ingenieurbüro für Baustatik, www.ibast.de
Czas budowy: Od czerwca 2009 do października 2010
Technologia: Drewniana konstrukcja szkieletowa
Artykuł: Magazyn mikado 1-2/2011
Broszura: Projekt referencyjny stanicy wodnej na wyspie Rugii

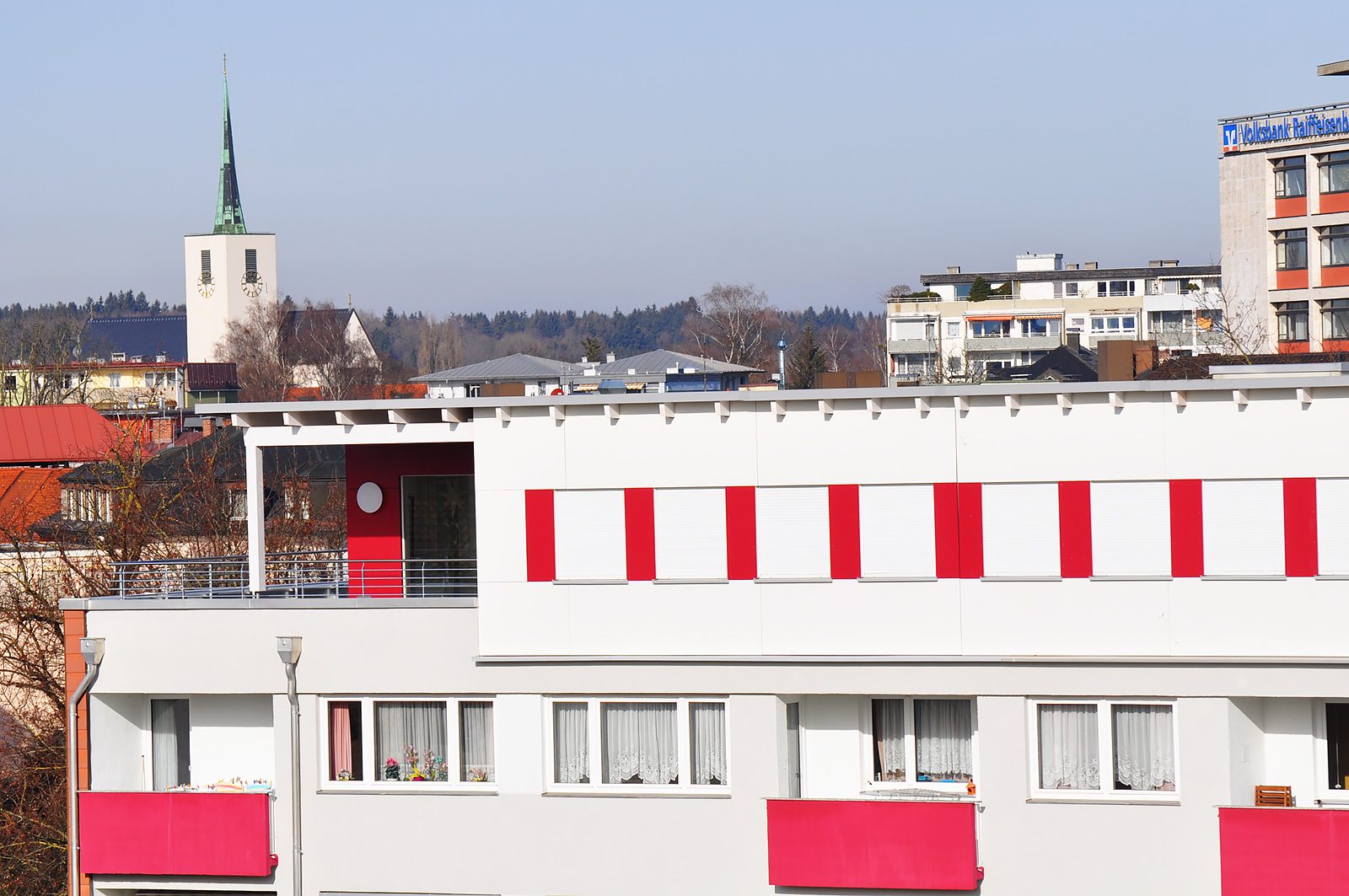

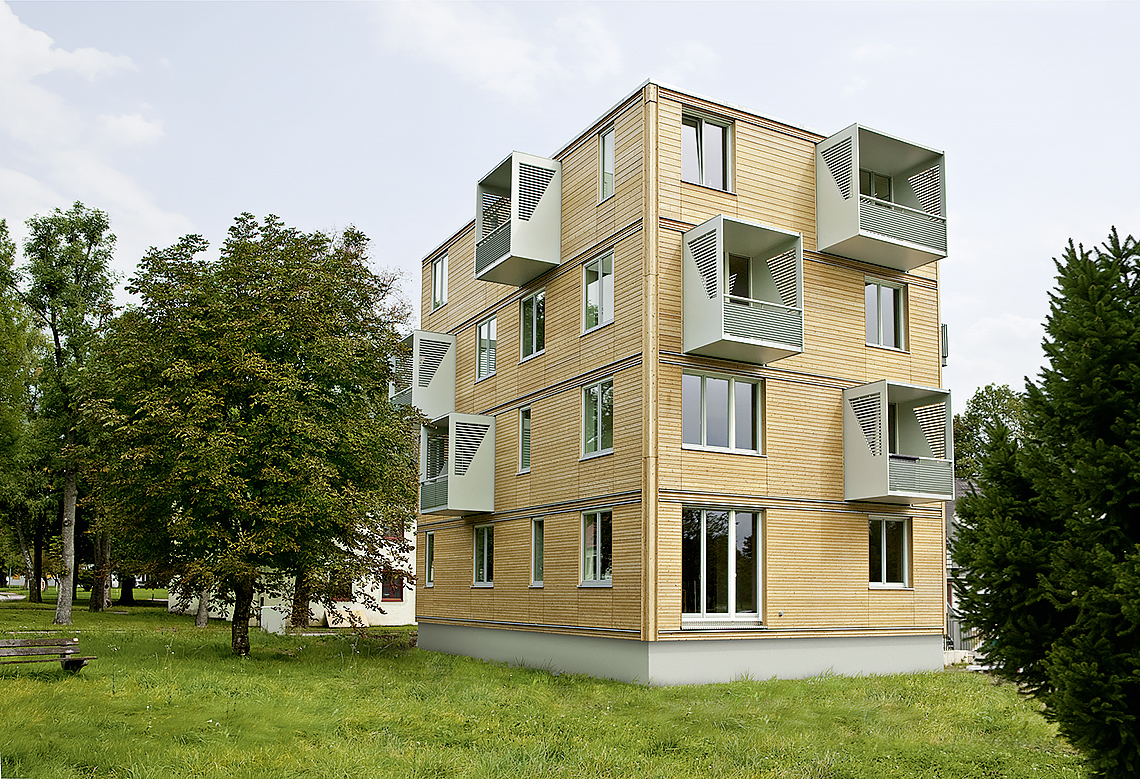

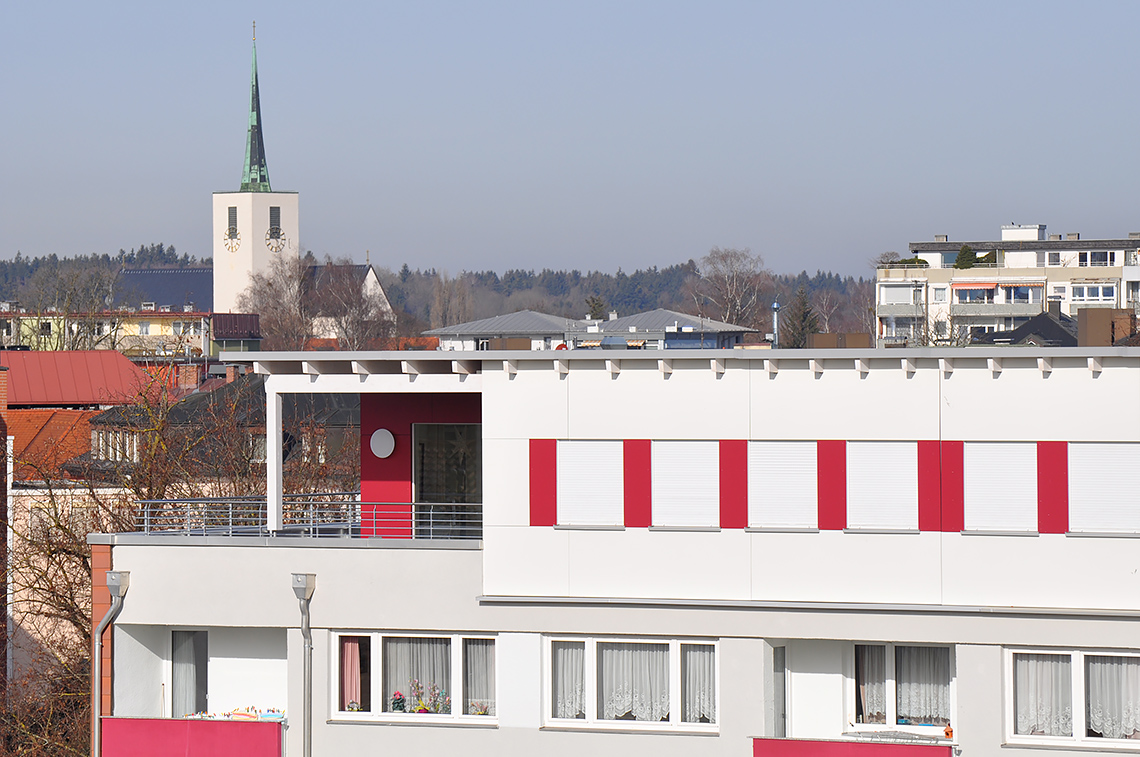

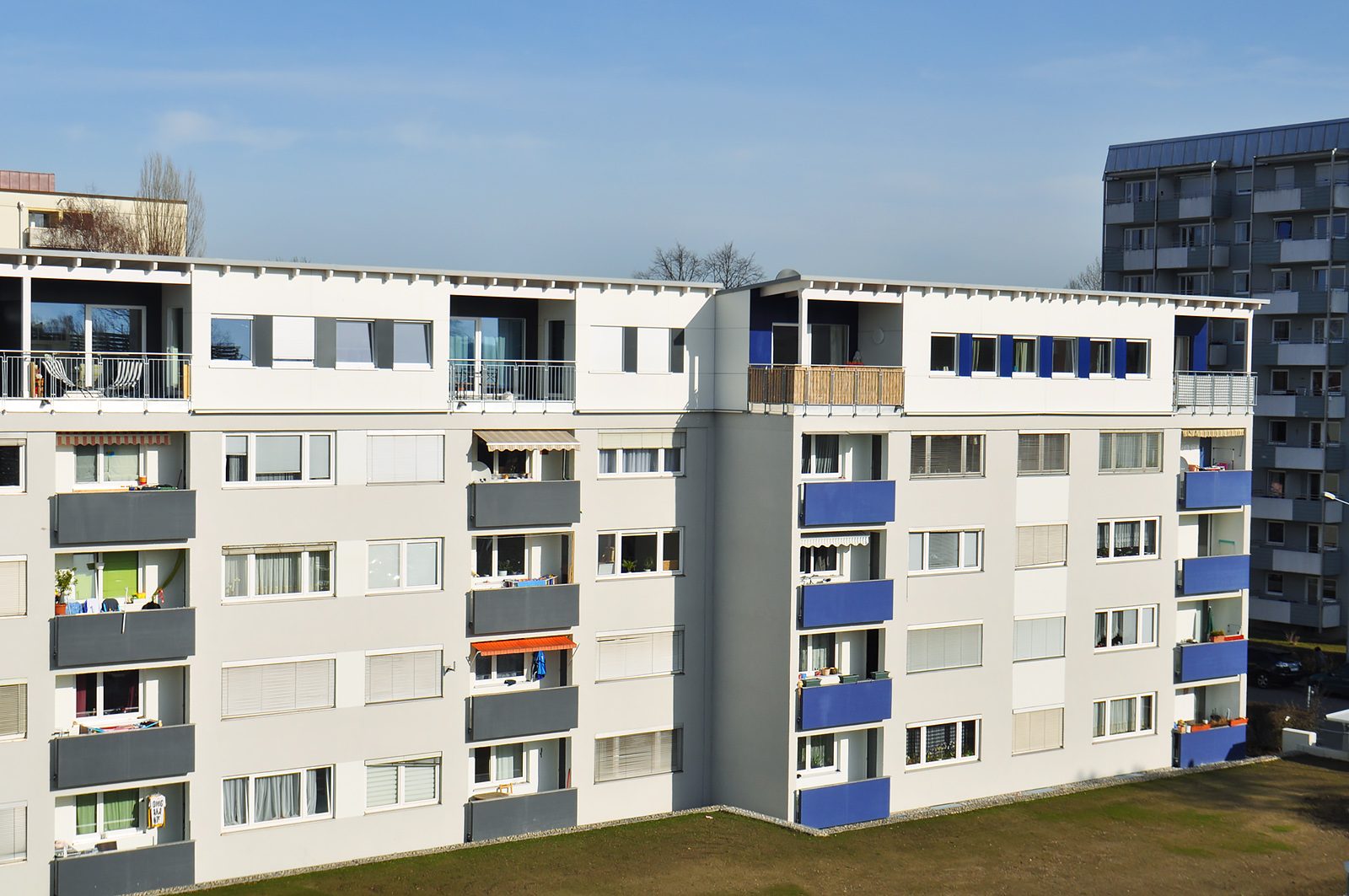

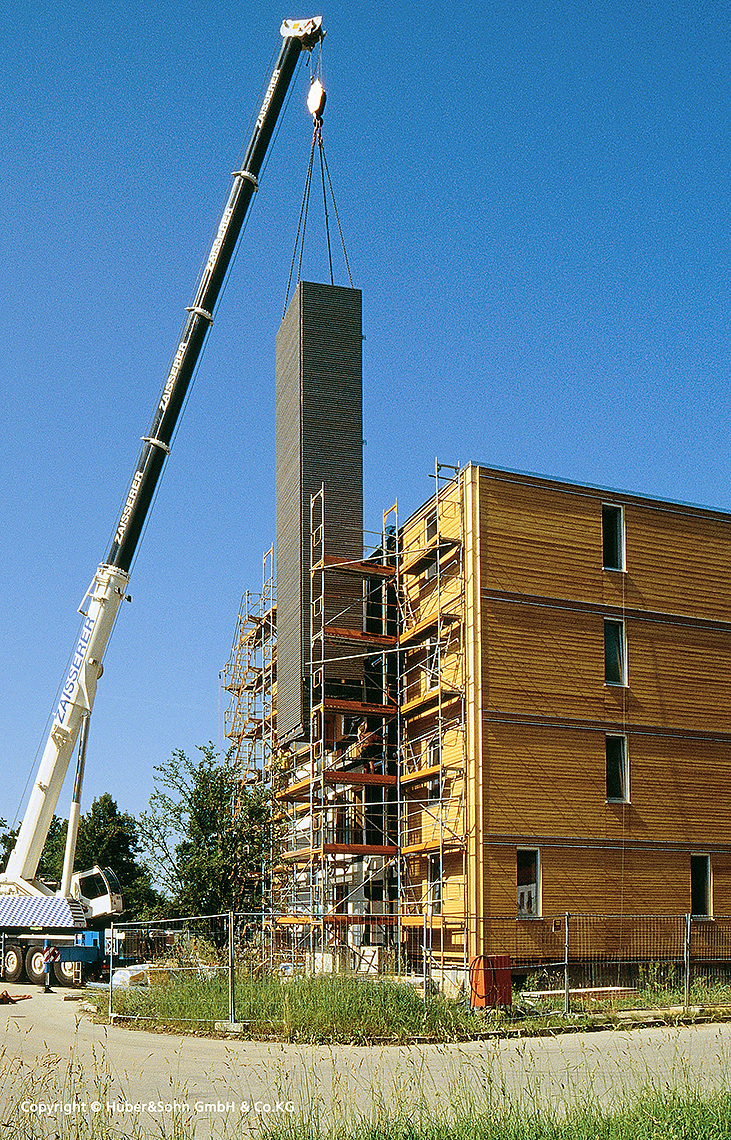

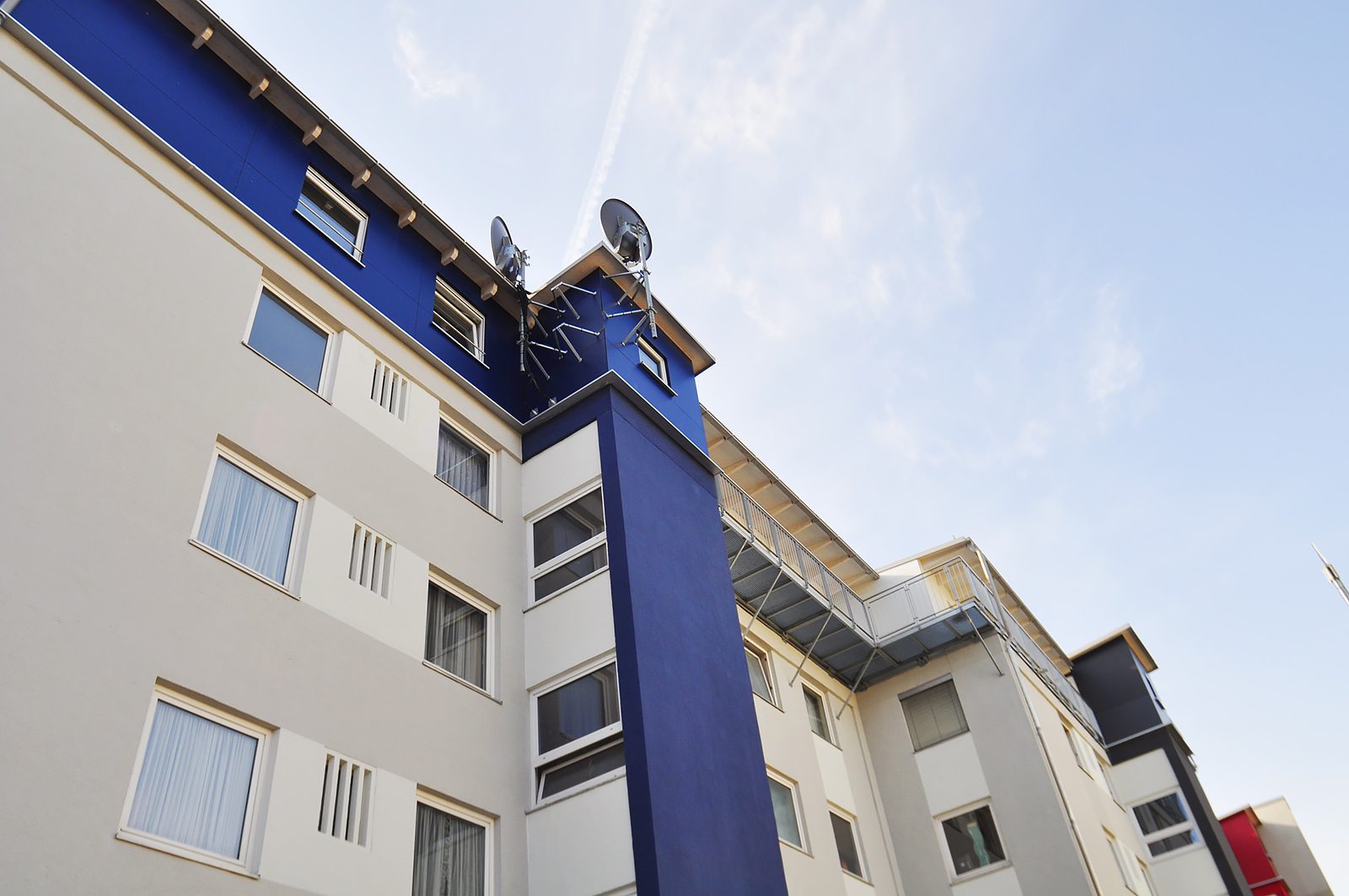

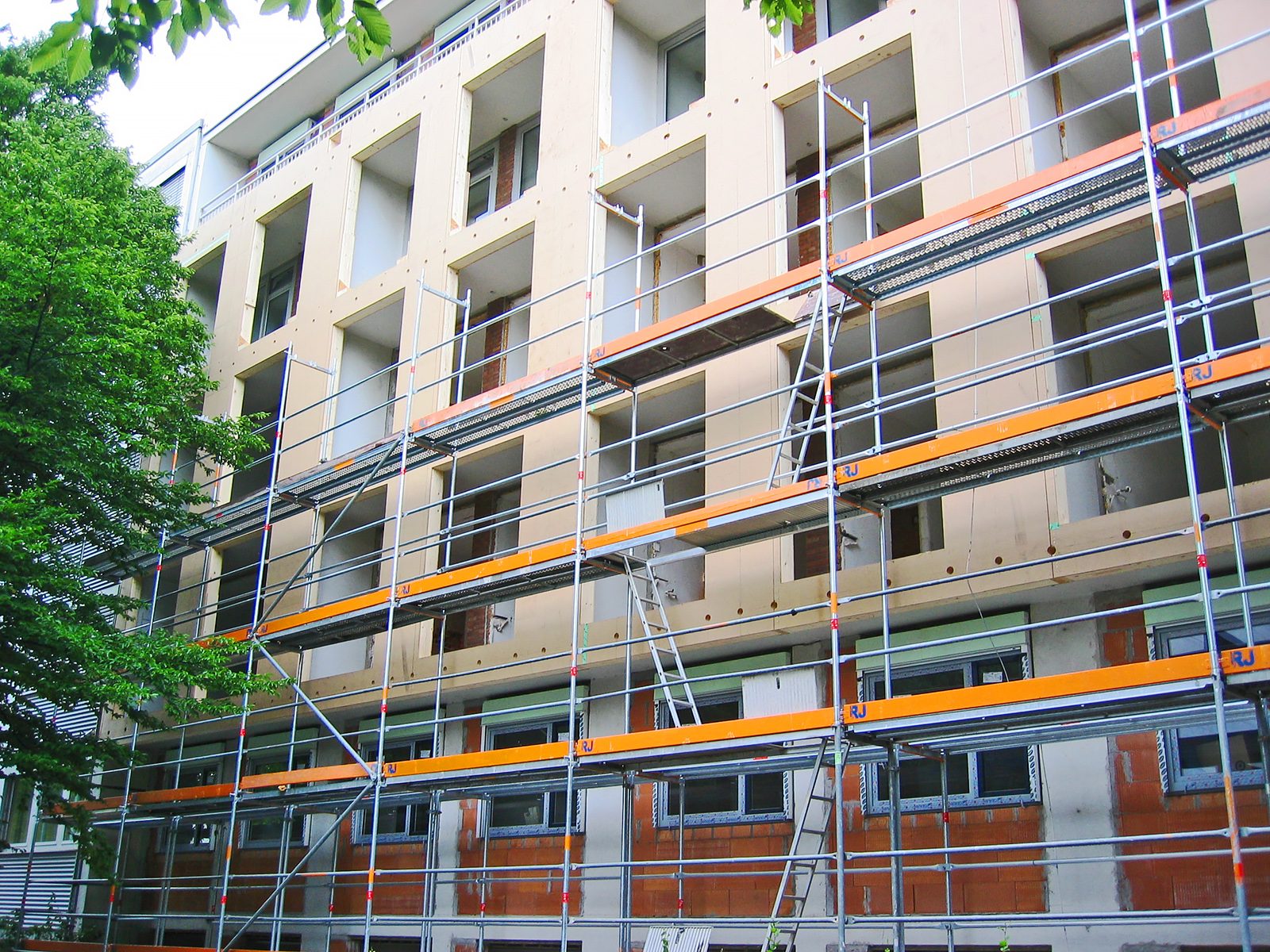

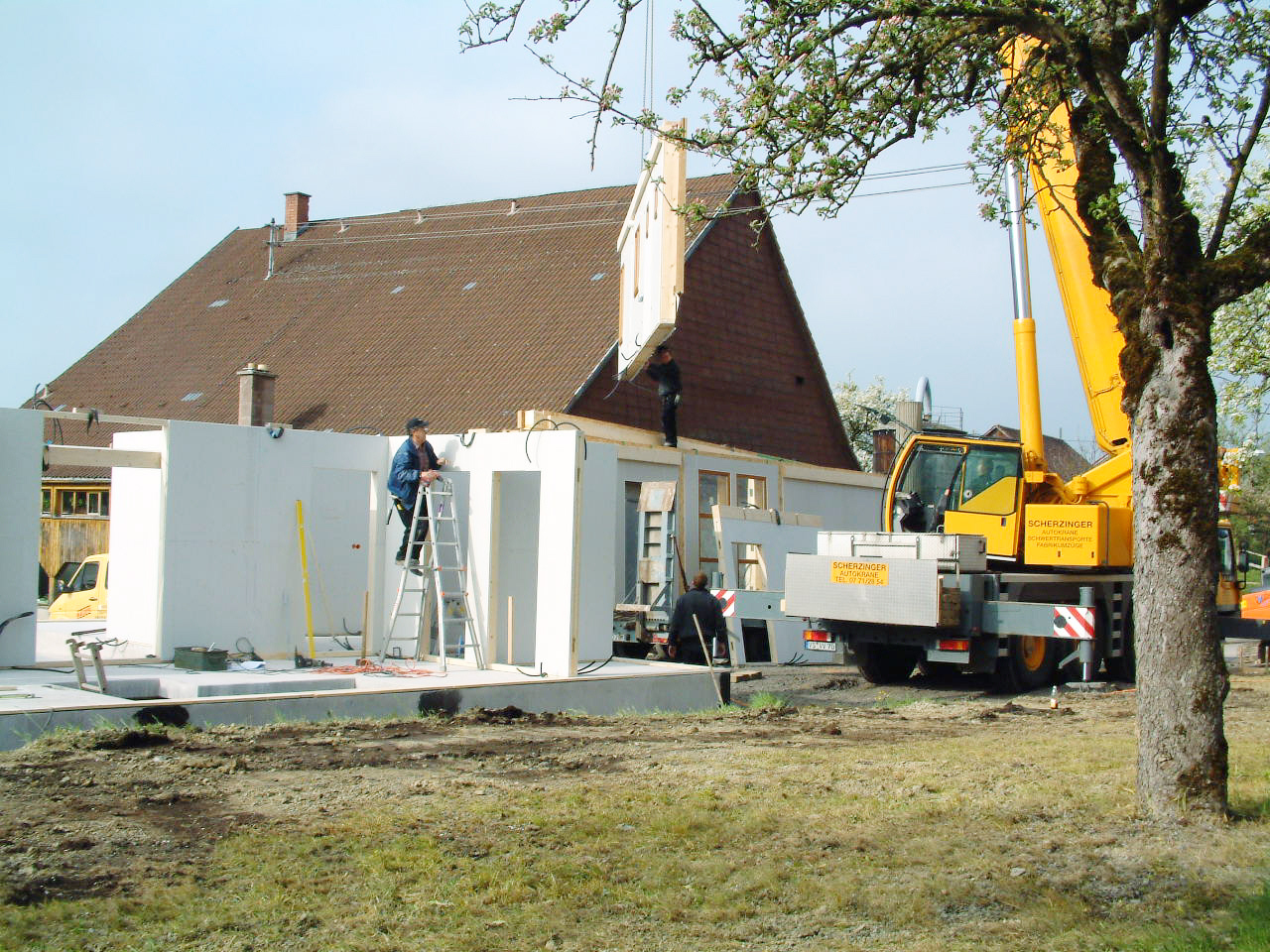

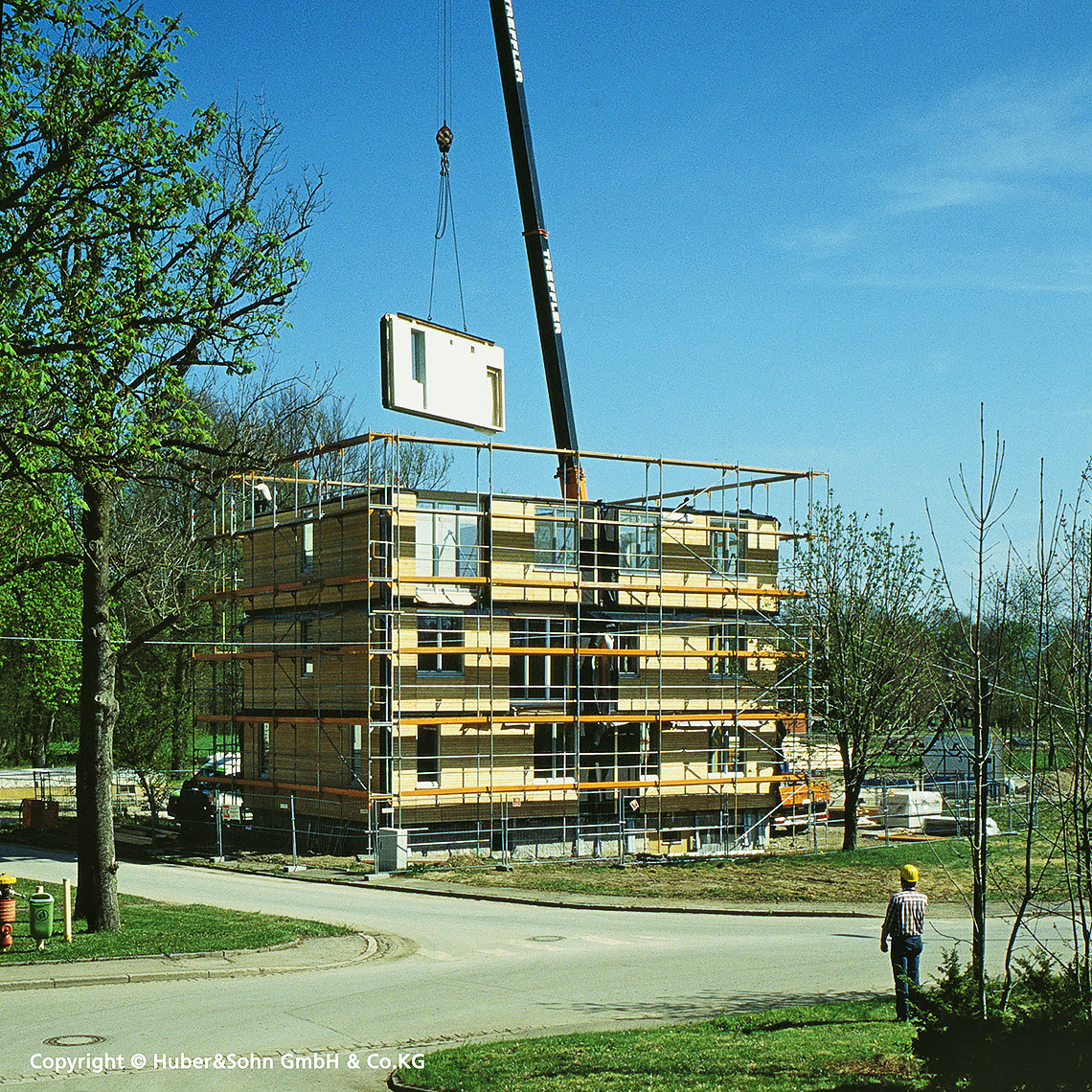

Budownictwo mieszkaniowe - czterokondygnacyjny dom drewniany w Bad Aibling

Obiekt: Budownictwo mieszkaniowe – czterokondygnacyjny drewniany dom mieszkalny w Bad Aibling (Niemcy)
Złącza: WALCO® V
Inwestor: Firma B&O-Gruppe, www.bo-wonungswirtschaft.de
Projekt: Firma SCHANKULA Architekten/Diplomingenieure, www.schankula.com
Wykonawca konstrukcji drewnianej:: Firma Huber & Sohn GmbH & Co. KG, www.huber-sohn.de
Rok budowy: 2010
Artykuł: Magazyn mikado 10/2010

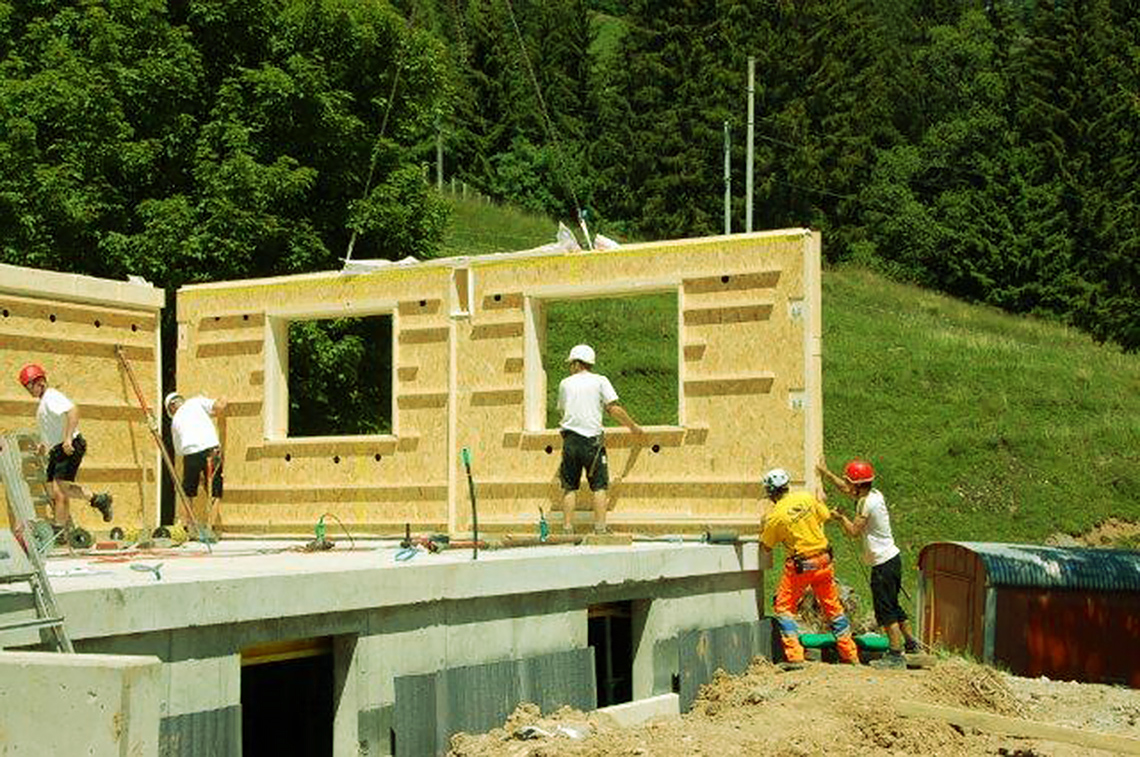

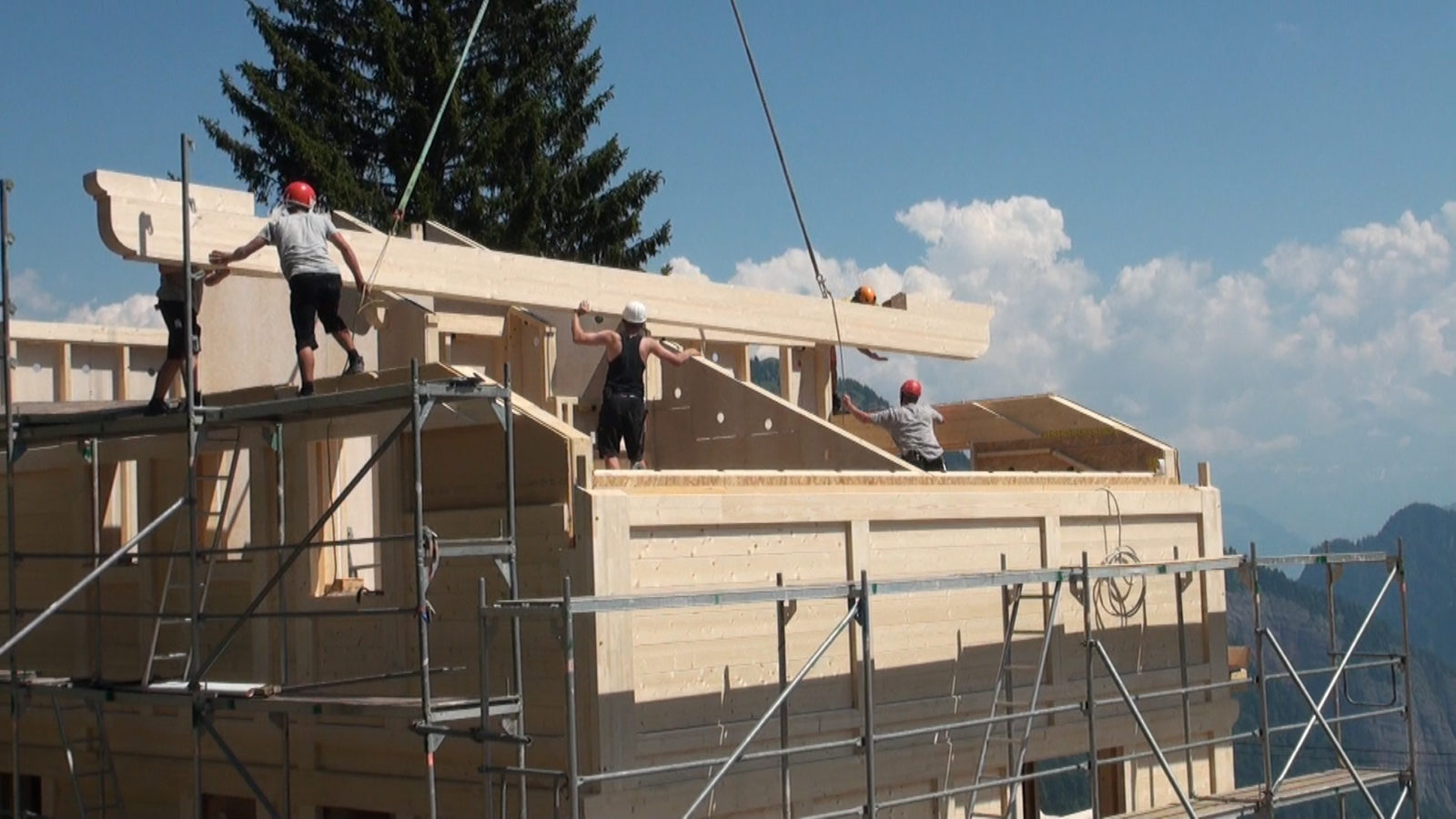

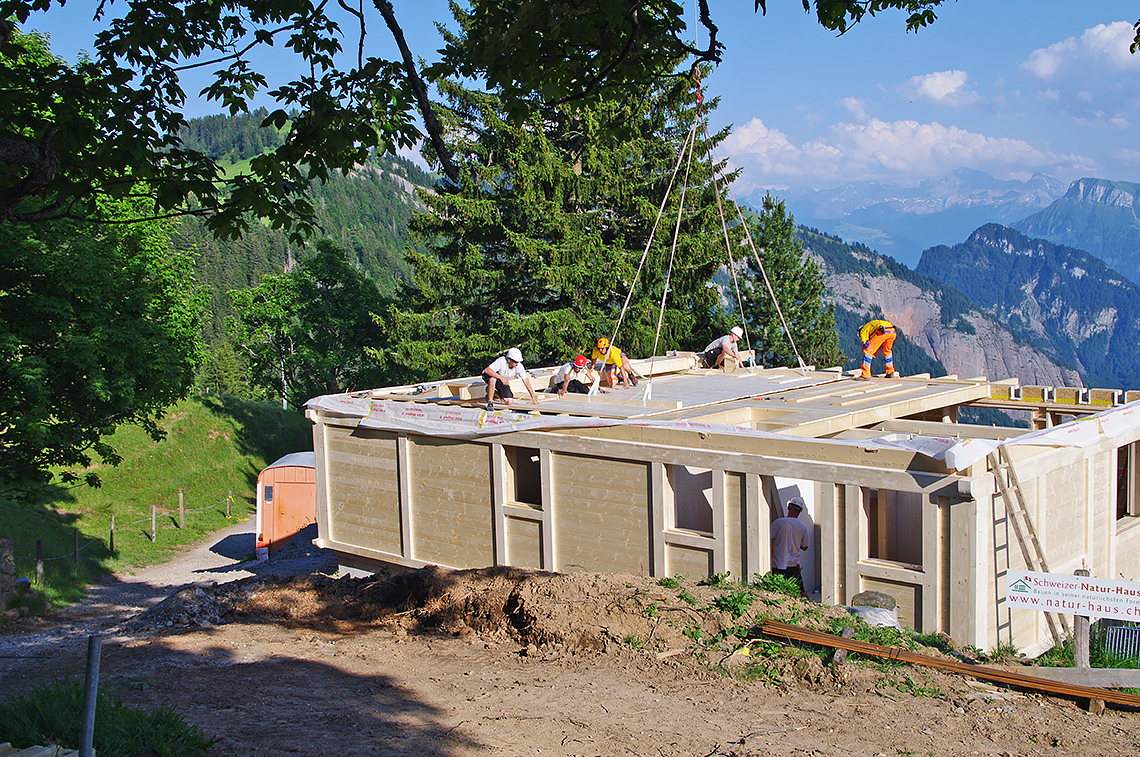

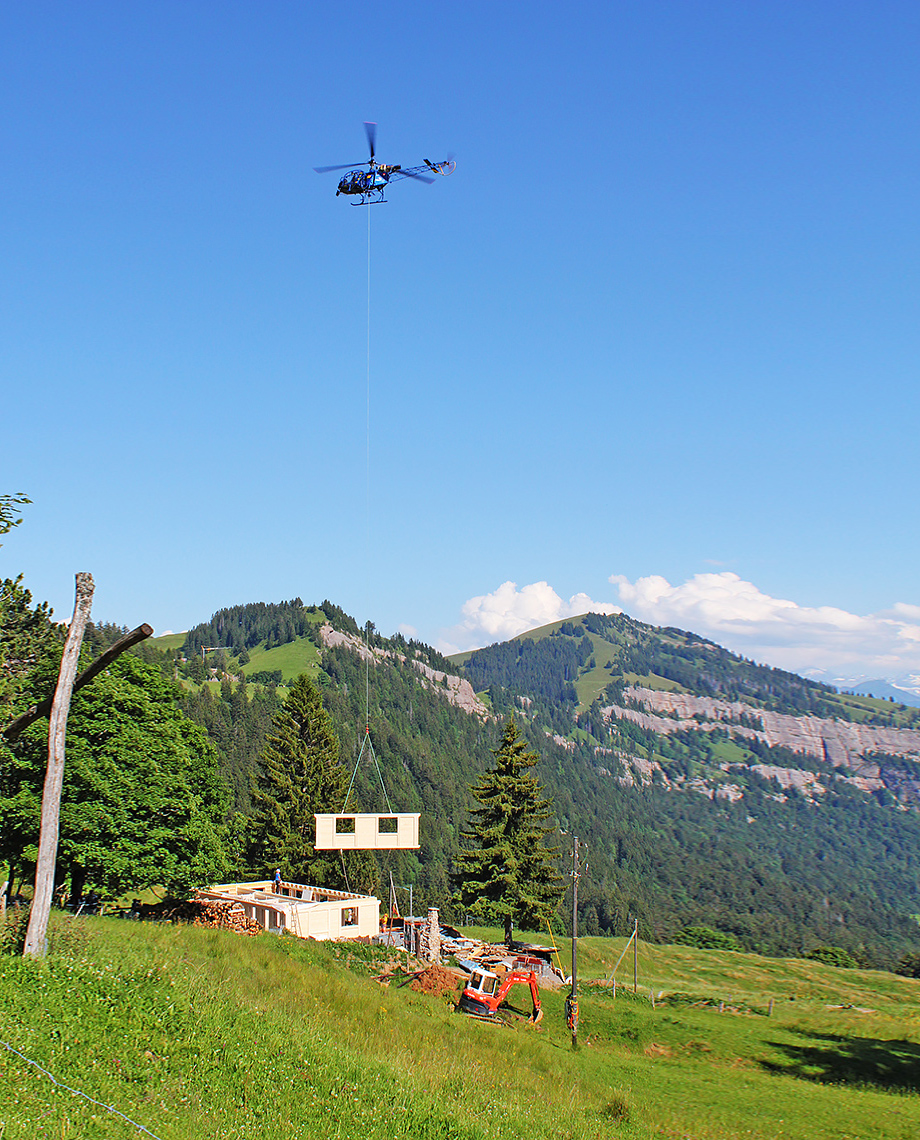

Budownictwo mieszkaniowe - dom mieszkalny jednorodzinny w Rigi

Obiekt: Budownictwo mieszkaniowe pod kluczu – dom mieszkalny jednorodzinny w Rigi (Szwajcaria)
Złącza: WALCO® V
Wykonawca konstrukcji drewnianej: Frima Die Holzwerkstatt Matthias Ebi, Nöggenschwiel, www.ebi-holzwerkstatt.de
Projekt: Firma Schweizer Naturhaus CH-Koblenz, www.natur-haus.ch
Statyka: Firma Ingenieurbüro Rotkamm Albbruck, www.rotkamm.de
Technologia: Konstrukcja szkieletowa z pełnym deskowaniem
Energetyczność: Dom niskoenergetyczny według norm dla Szwajcarii
Czas budowy: 5 miesięcy
Artykuł: Magazyn mikado 10/2011
Broszura: Projekt referencyjny domu pod klucz montowanego przy użyciu helikoptera w Rigi

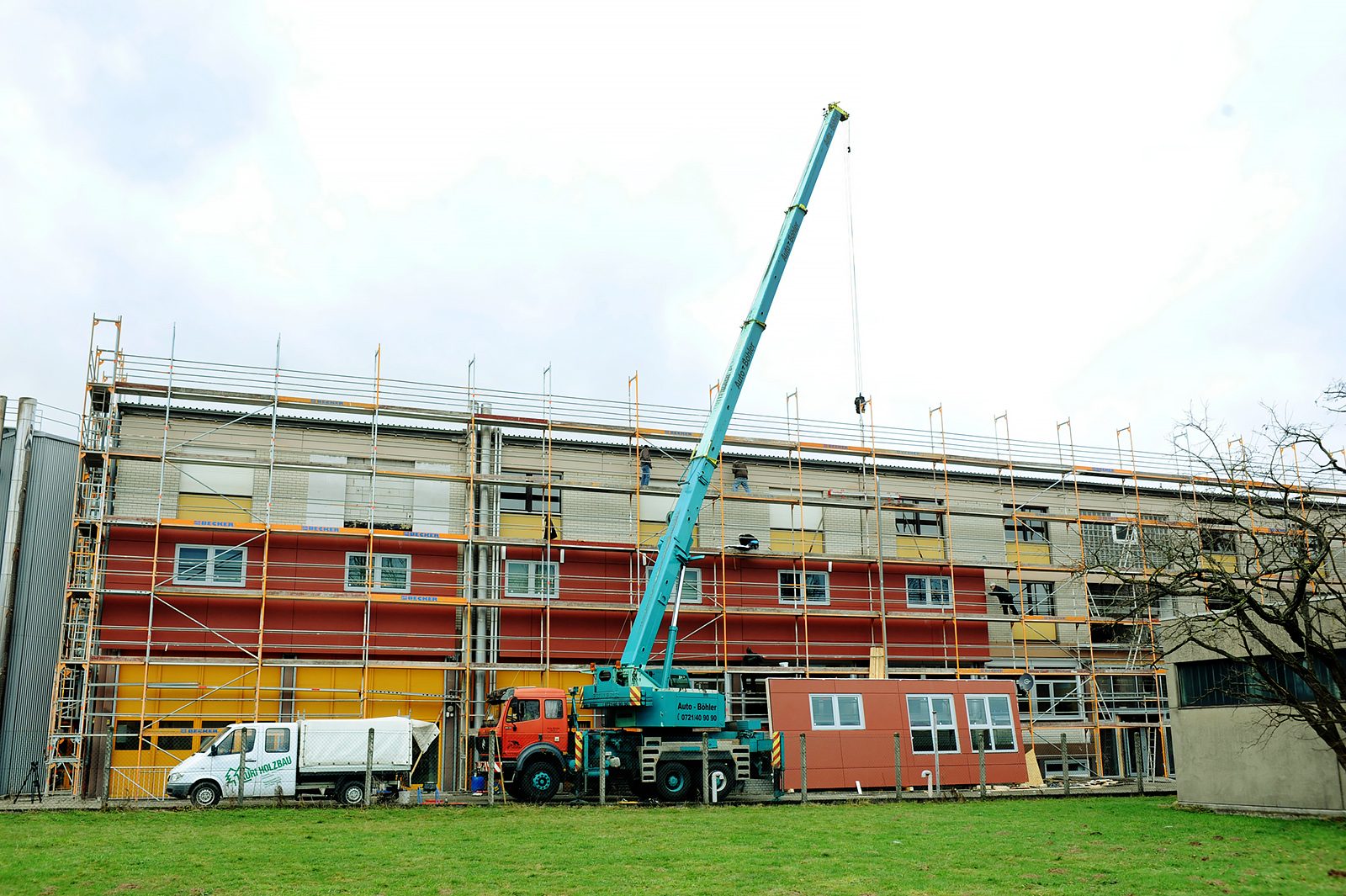

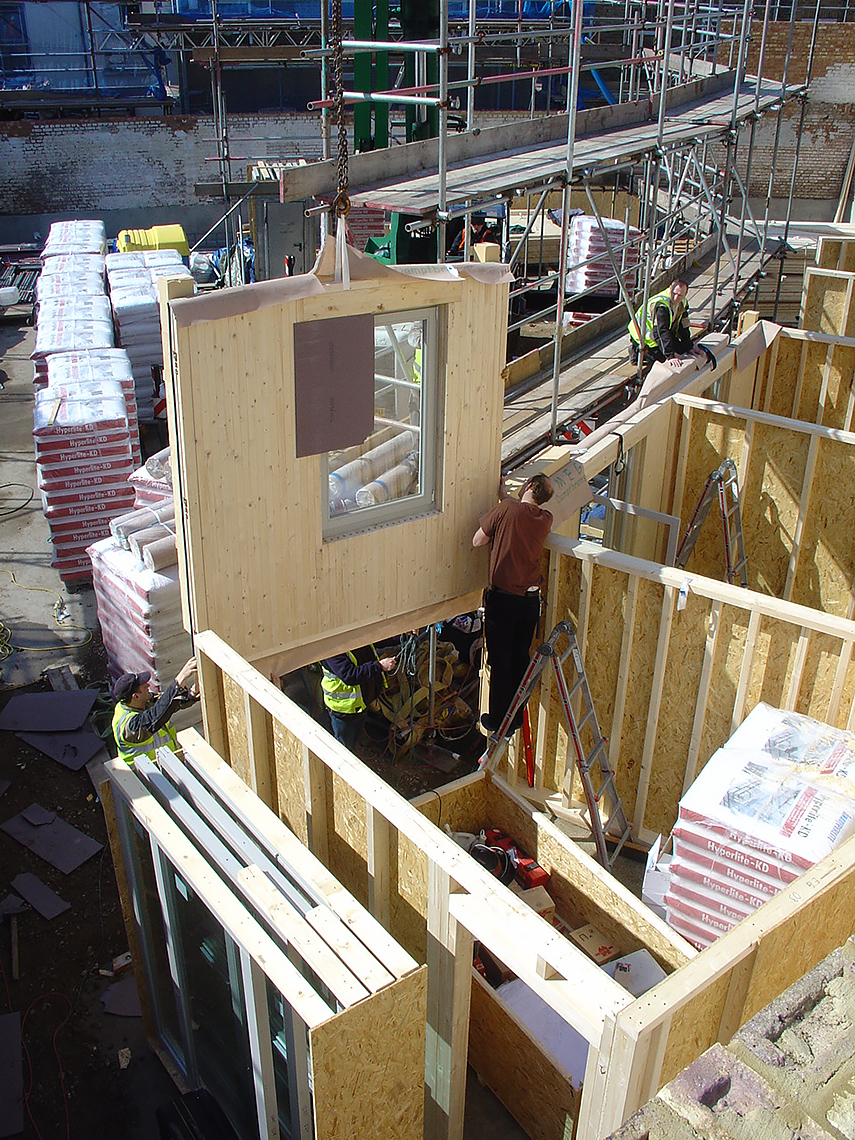

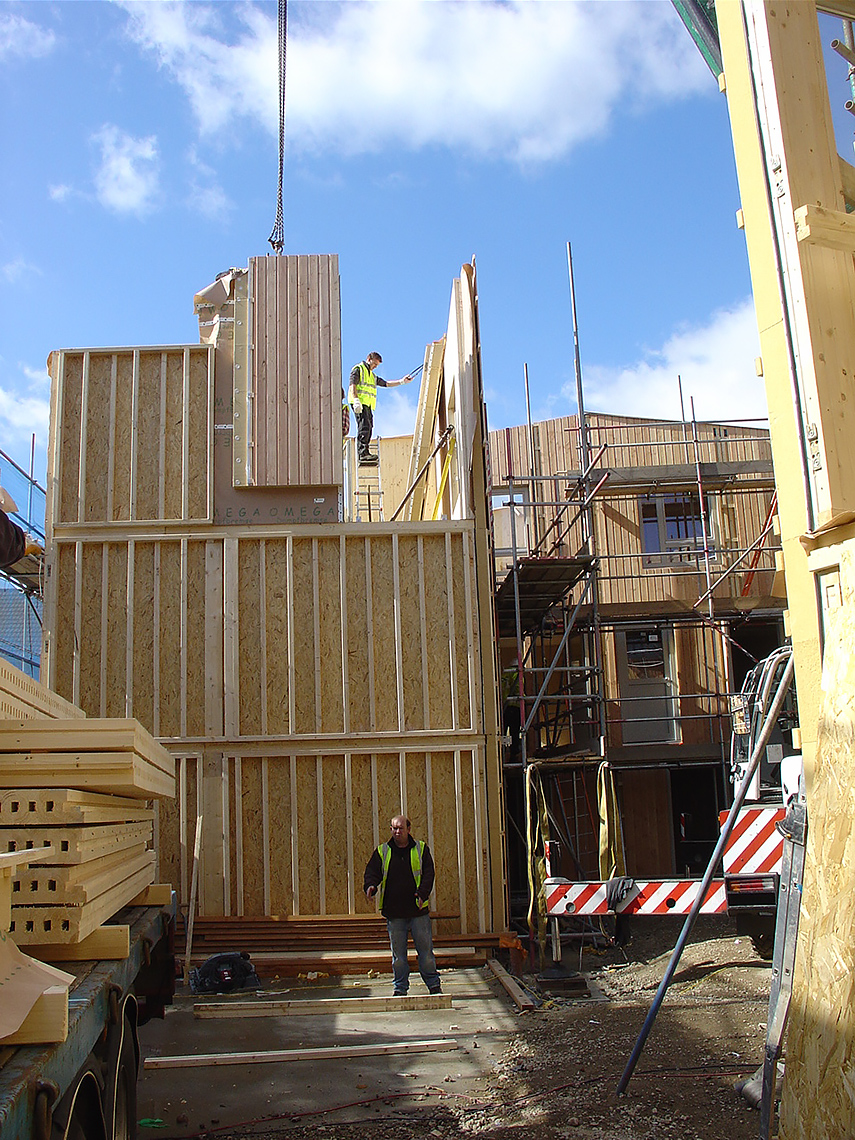

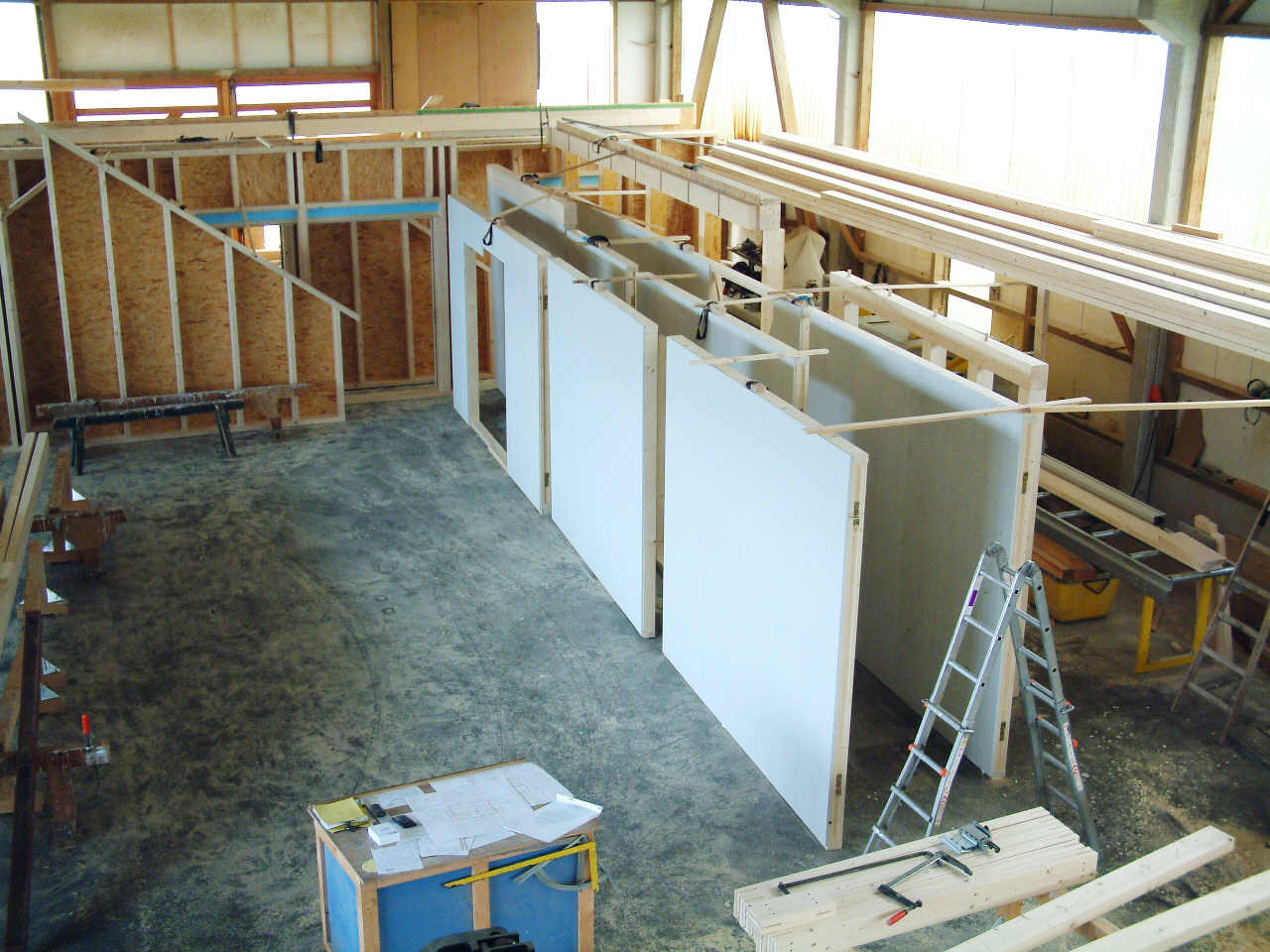

Budownictwo mieszkaniowe - dziewięć mieszkanek w podwórku

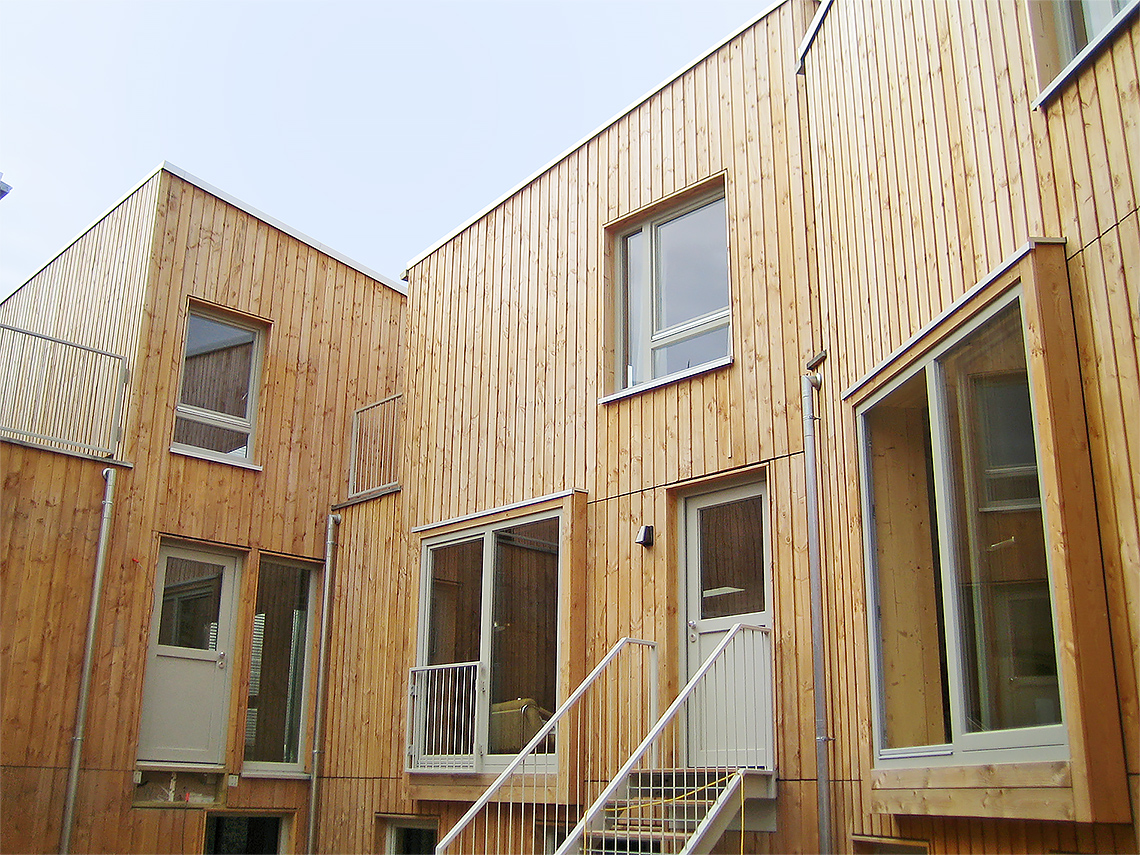

Obiekt: Budownictwo mieszkaniowe – dziewięć mieszkanek w podwórku, London-Harlesden (Wielka Brytania)
Złącza: WALCO® V i WALCO® 40
Inwestor / Deweloper / Projekt: Firma SUSD Ltd., www.susd.co.uk
Statyka: Firma Dr. Dubslaff & Rosenkranz D-59939 Olsberg, www.rdr-energie.de
Wykonawca konstrukcji drewnianej: Firma Holzbau Becker & Sohn GmbH, Kolpingstraße 4, 59964 Medebach, www.becker360.de/referenzen/wohnhaeuser
Czas budowy: Od grudnia 2008 do grudnia 2010
Technologia:: Drewniana konstrukcja szkieletowa w pełnym deskowaniu
Kubatura / powierzchnia: 2342 m³ / 897 m²
Szczegóły: Wyjątkowość projektu budowlanego firmy SUSD Ltd. na środku podwórza dzielnicy mieszkaniowej Harlesden w Londynie polegała na tym, że architektów musieli zrobić szpagat i znaleźć równowagę między ekonomicznością a wysokiej jakości przestrzenią życiową. Prefabrykowane elementy z litego drewna stanowiły tutaj decydujący wymóg, których zalety można było w pełni wykorzystać. W ten sposób wszystkie elementy na dziewięć nowych domków w zabudowie szeregowej Highwood Court zostały przygotowane przez firmę Holzbau Becker & Sohn GmbH z Medebach w Niemczech. Wykonawca konstrukcji drewnianej z Sauerland do łączenia ścian w pełnym deskowaniu wybrał złącza ścienne WALCO® V firmy Knapp. To optymalnie rozwiązało skomplikowaną geometrię architektury i usprawniło proces koordynacji podczas precyzyjnego łączenia ścian.
Realizacja obiektu w podwórzu była w ogóle możliwa dopiero dzięki zastosowaniu złączy WALCO® V firmy Knapp. Szczególne właściwości statyczne i konstrukcyjne złączy systemu WALCO V znacząco przyczyniły się do szybkiego i bezproblemowego montażu ciekawego architektonicznie zespołu podwórka.
„Złącza WALCO V firmy Knapp umożliwiły szybkie i bezproblemowe wykonywanie prac budowlanych” – powiedział nam Johannes Müller-Lotze z firmy SUSD Ltd.
Artykuł: Magazyn mikado 12/2010
Broszura: Projekt referencyjny Urbaner Holzbau London

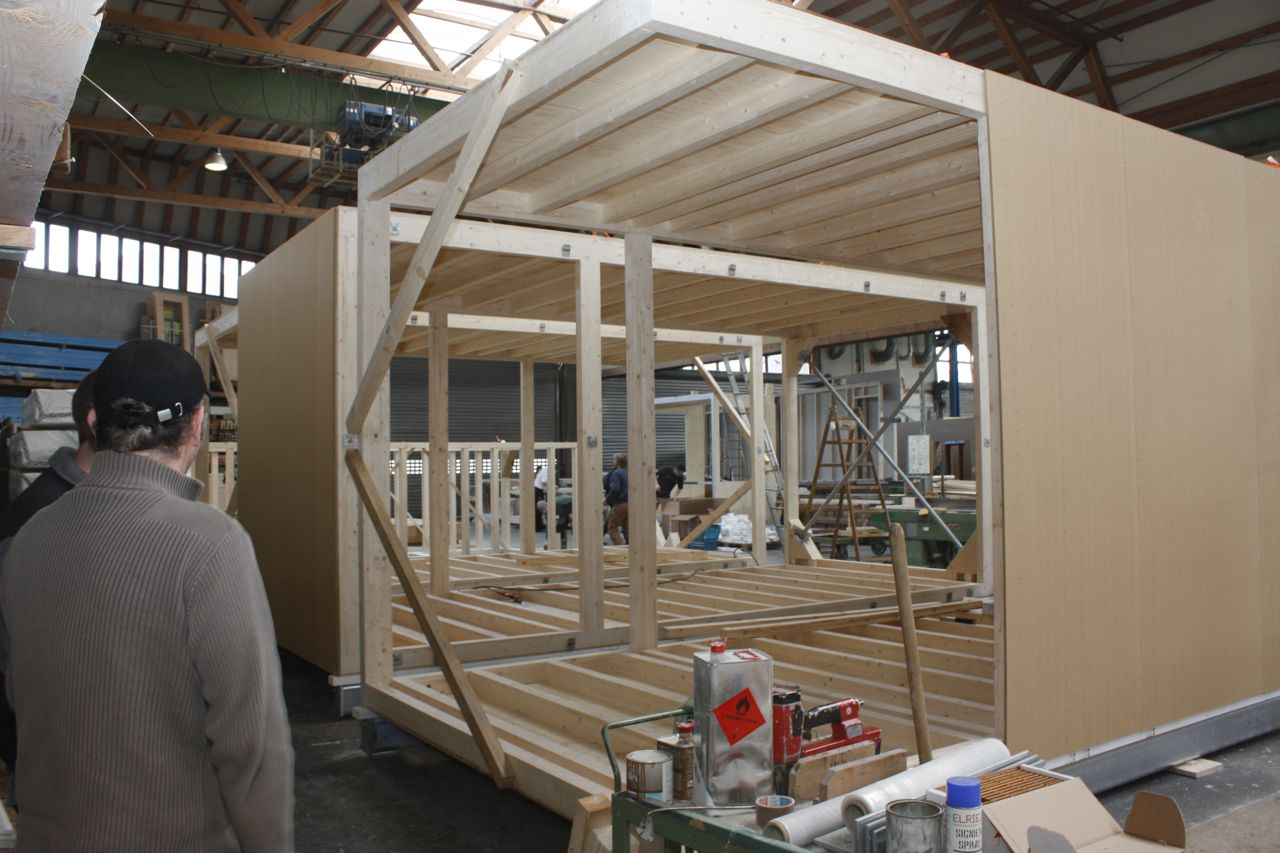

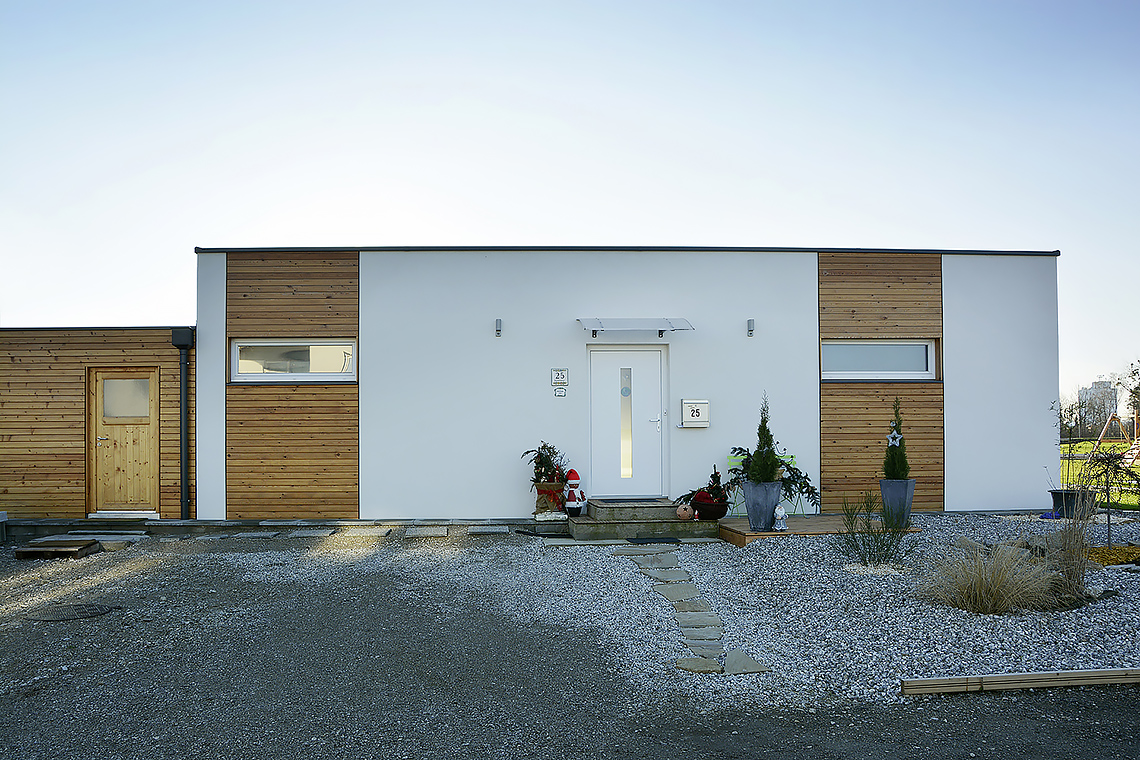

“McCube” – Dom modułowy do składania

Obiekt: Dom modułowy do składania
Złącza: WALCO® V
Inwestor: Martina Kies
Projekt: McCube Österreich M.C.V GmbH, www.mccube.at
Wykonawca konstrukcji drewnianej: Fahrenberger GmbH, www.zimmerei-f.at
Rok budowy: Jesień 2014
Adres: Winklarn (Austria)
Artykuł: Magazyn momag; str. 326 – listopad 2014

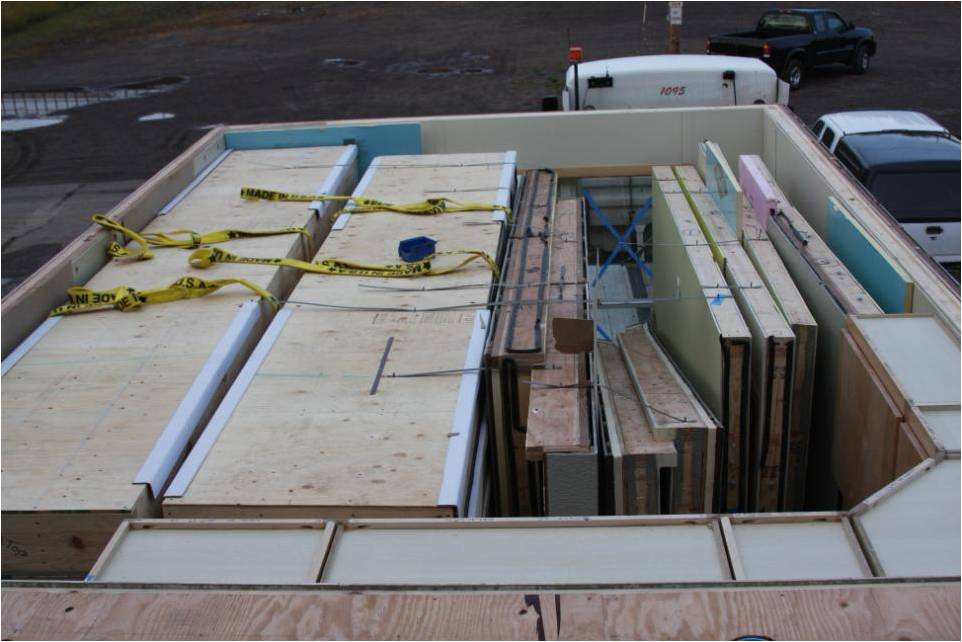

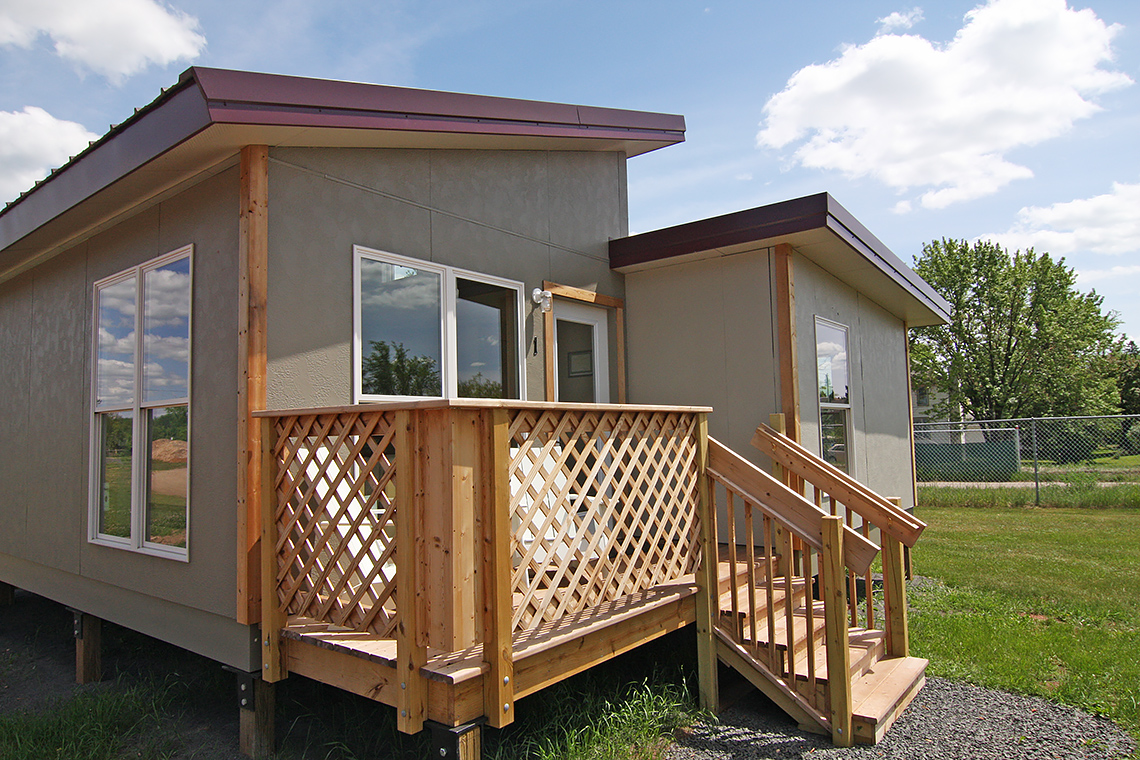

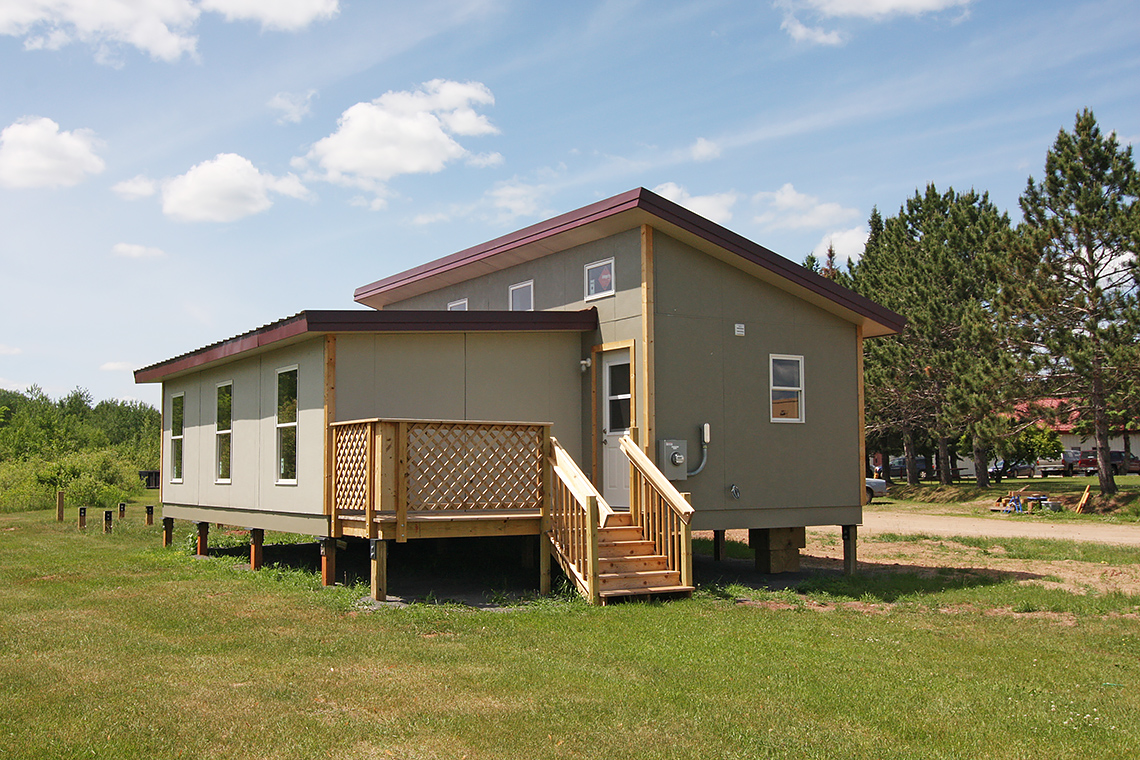

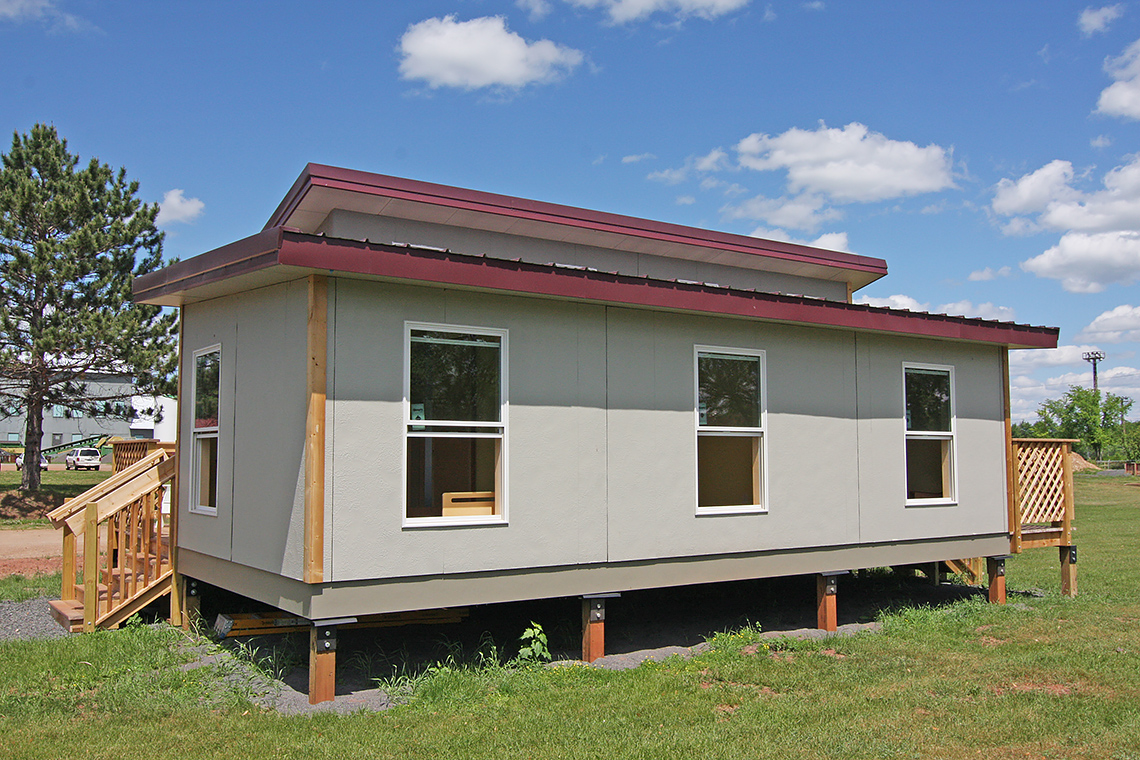

Budownictwo mieszkaniowe – dom typu House³

Obiekt: Dom mieszkalny pod klucz – House³ (USA-MN)
Złącza: WALCO® V
Inwestor / Deweloper / Projektant:  University of Minnesota Duluth, www.d.umn.edu
Szczegóły: Unikalnymi cechami domu kontenerowego typu House³ jest możliwość jego transportu, demontażu, montażu i ponownego użytkowania. W konstrukcji domu House³ zastosowano zastrzeżone złącza do ścian tak, aby mieć pewność, że prefabrykowane na gotowo ściany drewniane w konstrukcji szkieletowej będzie można łączyć na miejscu przy minimalnym nakładzie pracy. Najważniejsze przy tym było to, że złącza musiały umożliwiać czysty i bezpieczny demontaż oraz ponowne zapakowanie modułów ścian “jak nowych” do ewentualnego przeniesienia.
Broszura: Dom kontenerowy w USA

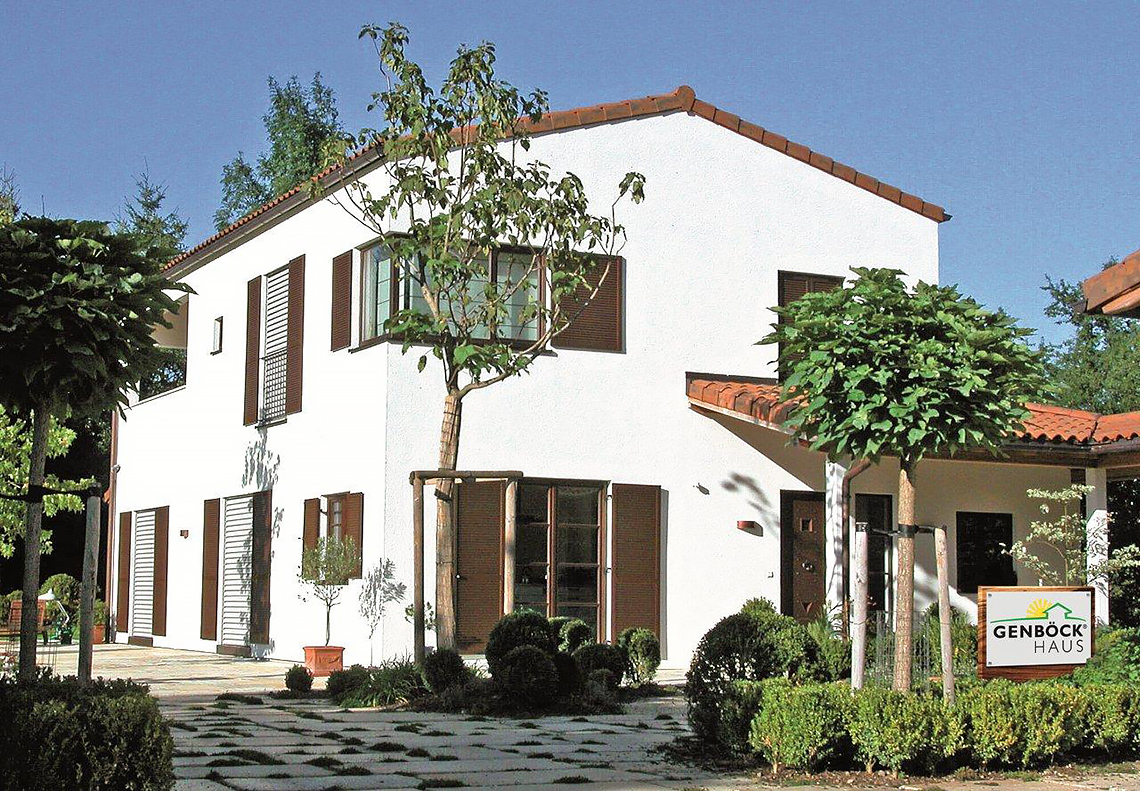

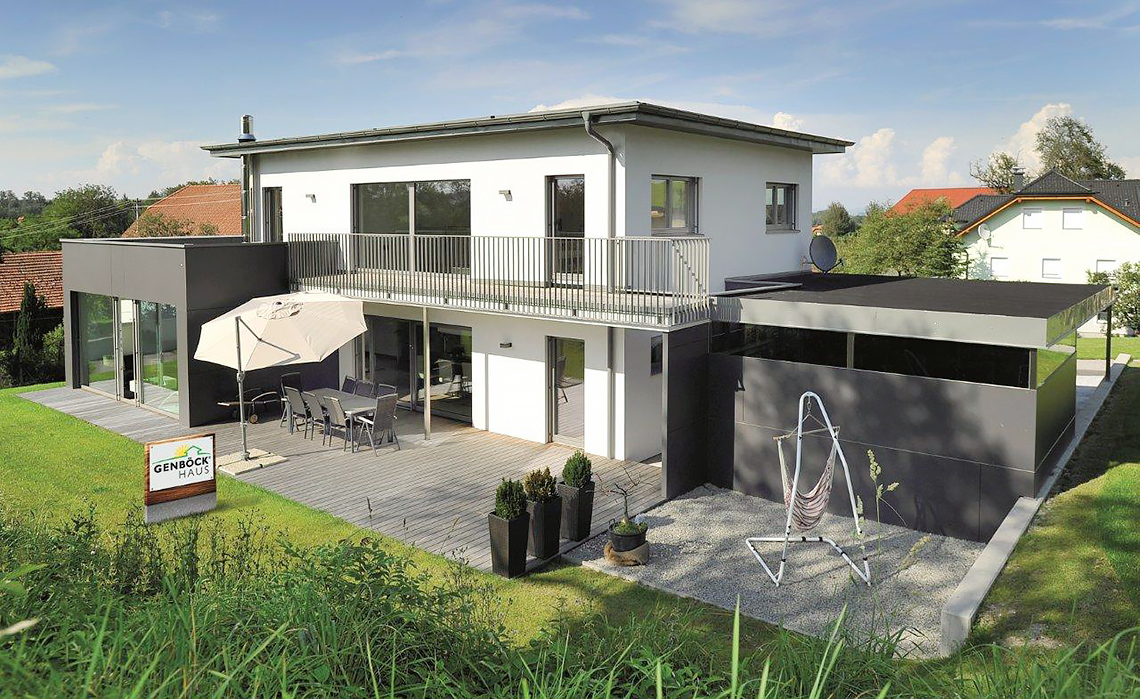

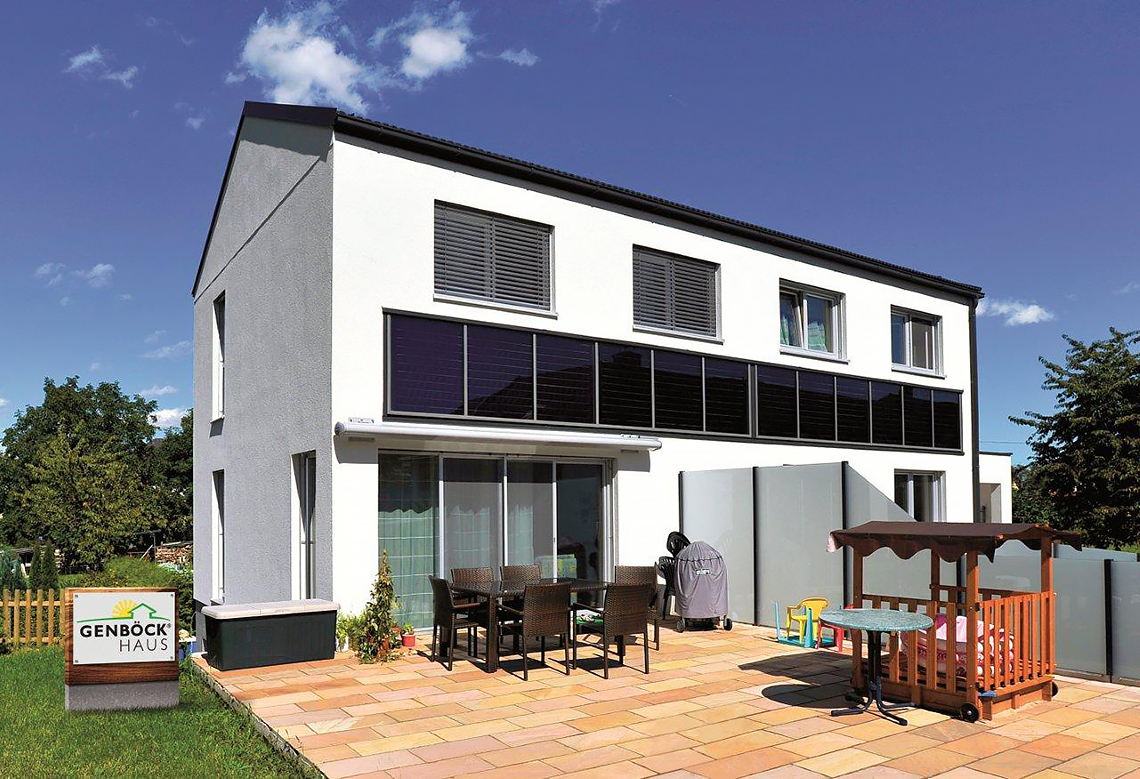

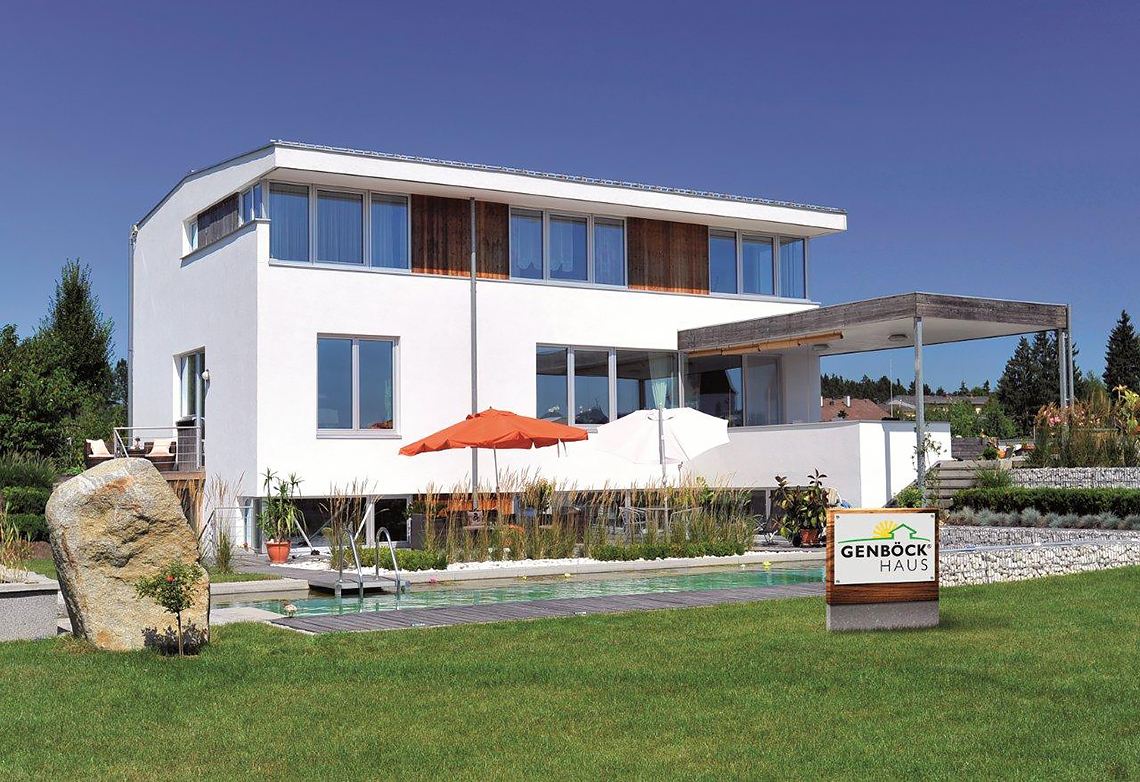

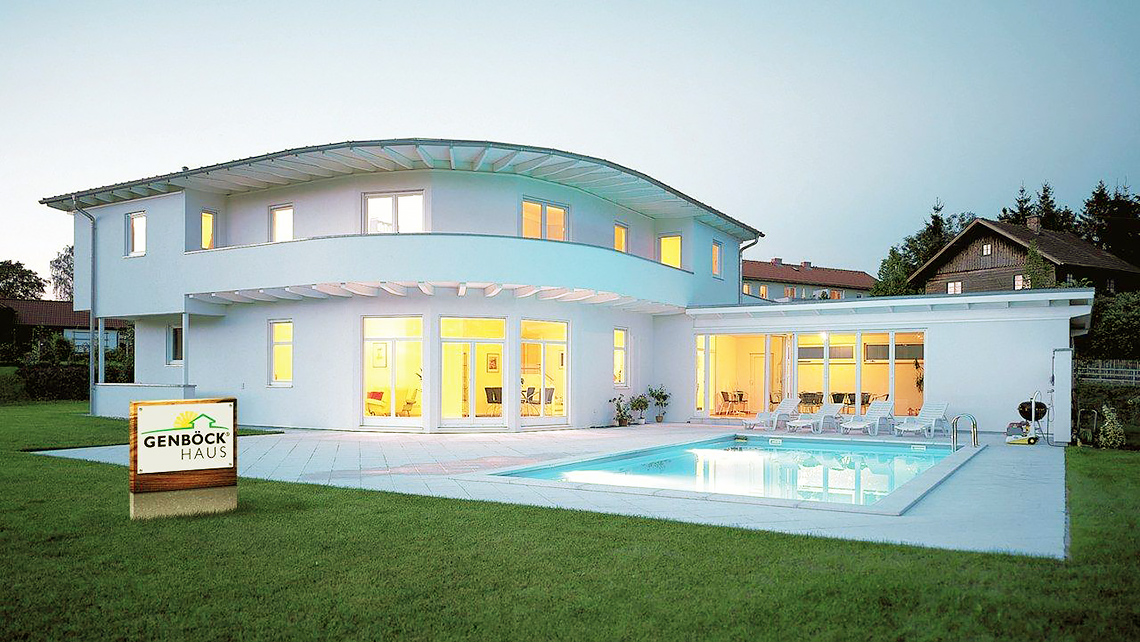

Budownictwo mieszkaniowe - domy mieszkalne jednorodzinne w Stadtvillen

Obiekt: Budownictwo mieszkaniowe – domy mieszkalne jednorodzinne w Stadtvillen (Austria)
Złącza: WALCO® V
Wykonawca konstrukcji drewnianej: Firma Genböck Haus Genböck & Möseneder GmbH, www.genboeck.at
Projekt i statyka: Firma Genböck Haus Genböck & Möseneder GmbH
Technologia: Konstrukcja słupowo-ryglowa
Standard energetyczny: Domy pasywne, domy niskoenergetyczne

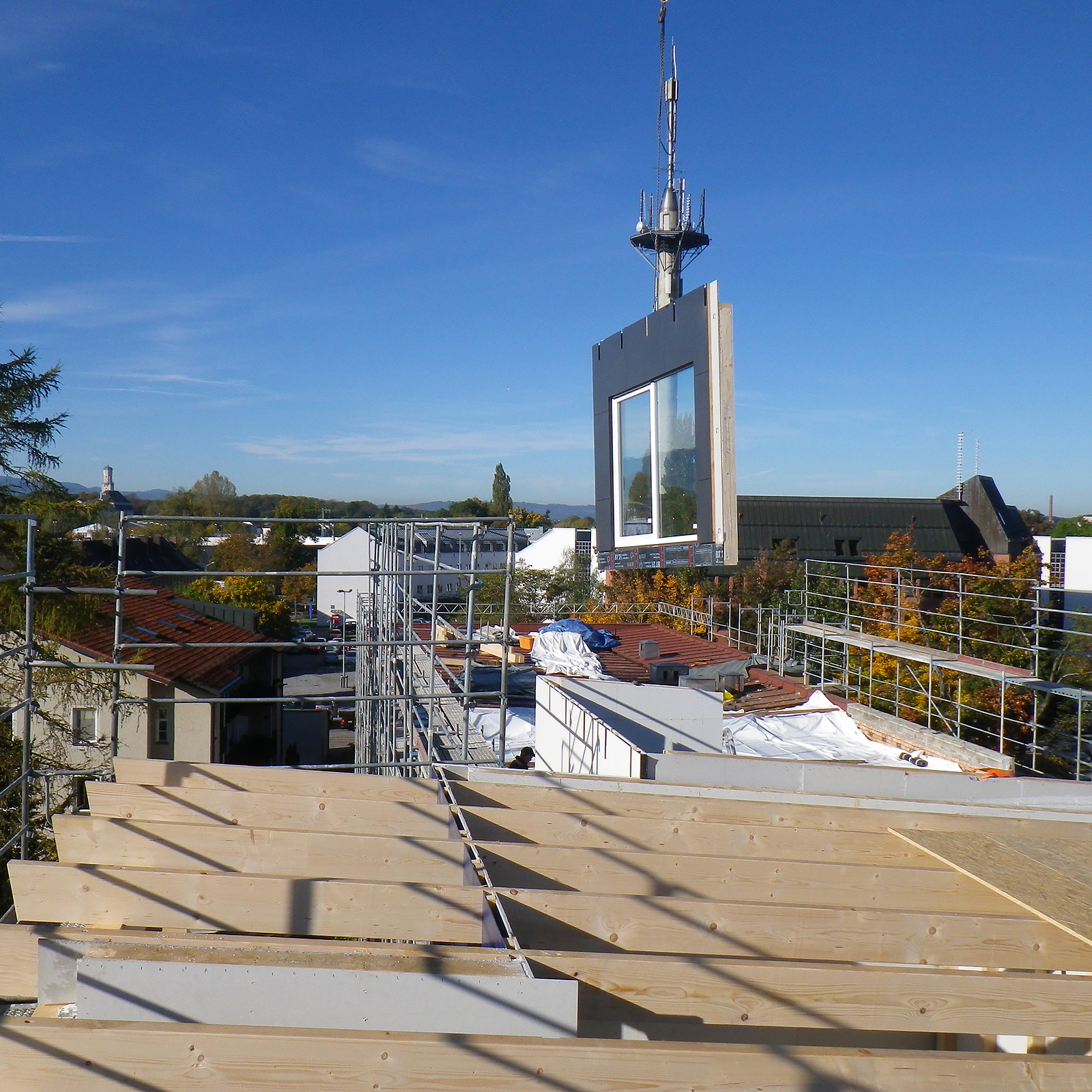

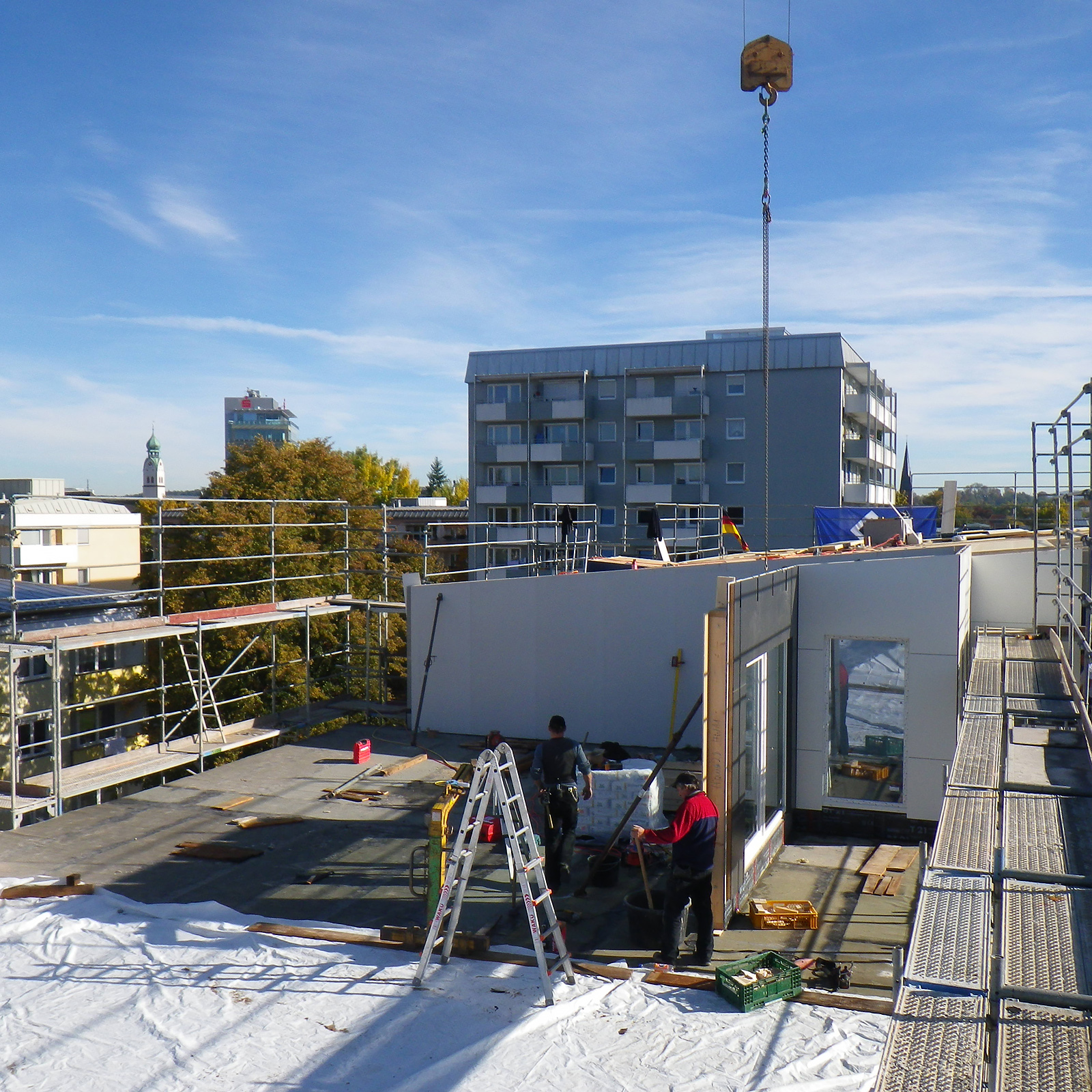

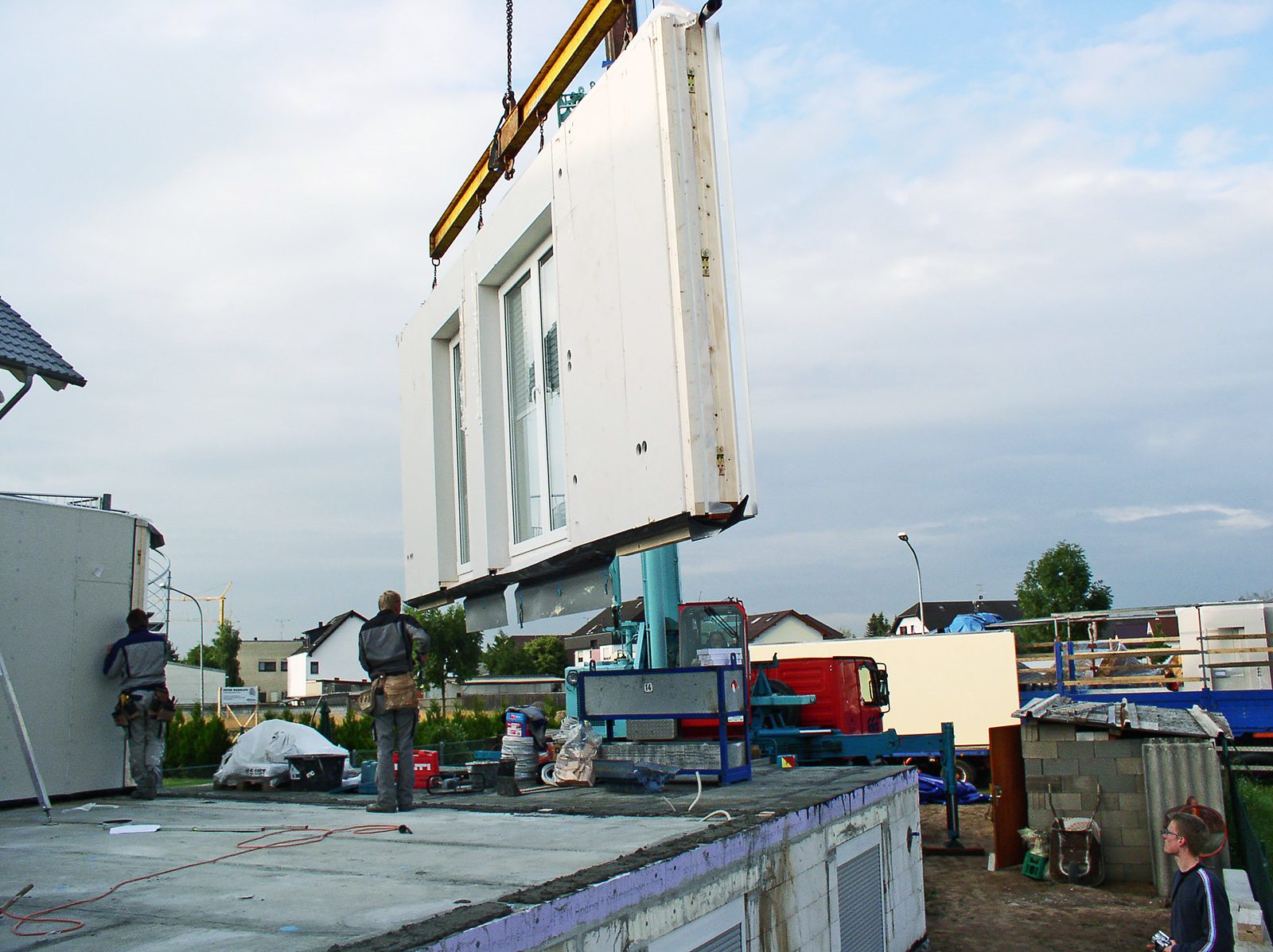

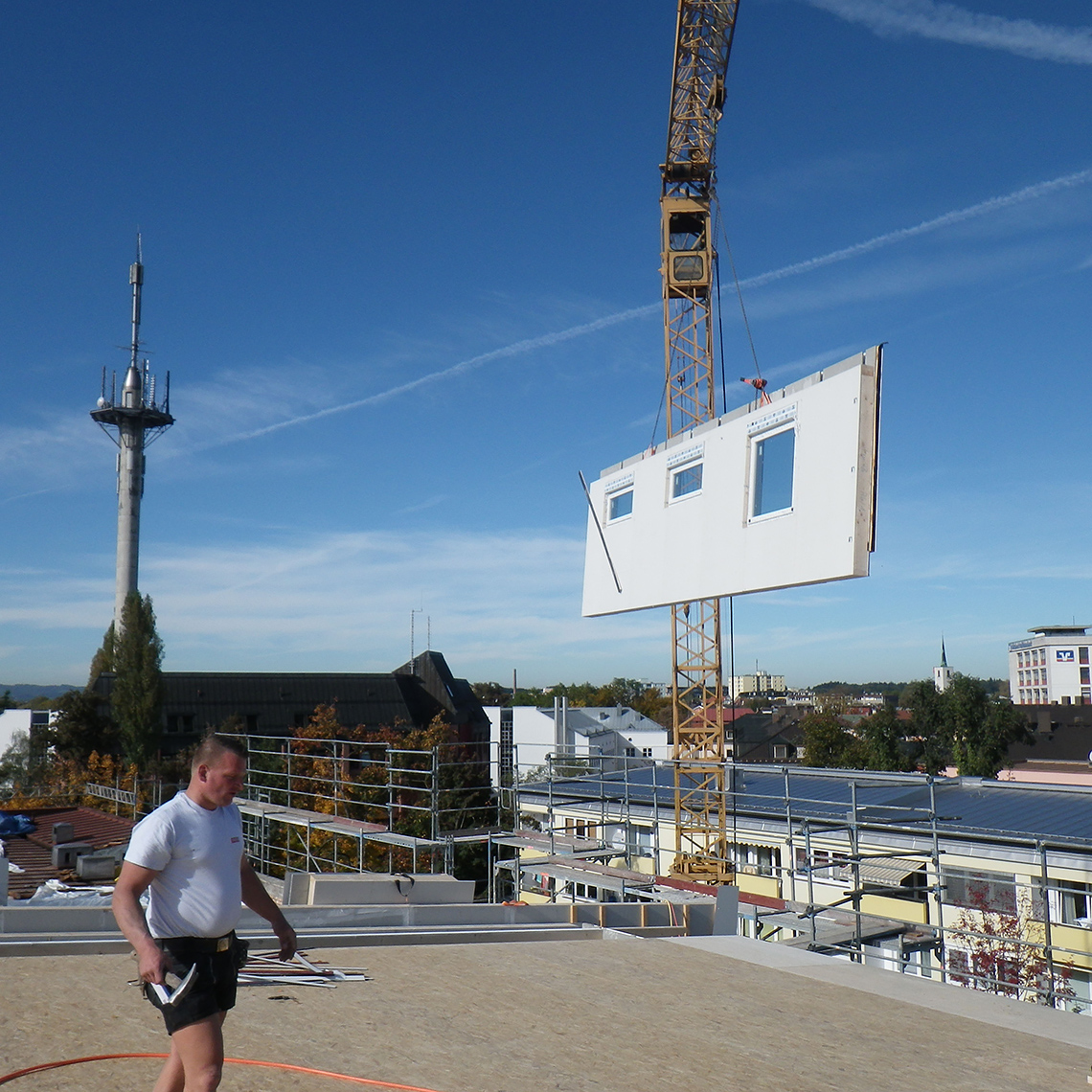

Podniesienie dachu o jedną kondygnację domu mieszkalnego wielorodzinnego

Obiekt: Podniesienie dachu o jedną kondygnację domu mieszkalnego wielorodzinnego (Niemcy)
Złącza: WALCO® V
Inwestor: Firma Braintec GmbH, 83132 Pittenhart, www.brain-tec.net
Projekt: Firma ARCHITEKTURBÜRO ANSELM KANNO, www.architekt-kanno.de
Wykonawca: Firma Zimmerei Holzbau – Schröder, www.holzbau-schroeder.com
Statyka: Andreas Reinicke, 21354 Bleckede
Technologia: Drewniana konstrukcja szklieletowa
Czas budowy: 8 miesięcy
Artykuł: Magazyn mikado 5/2014

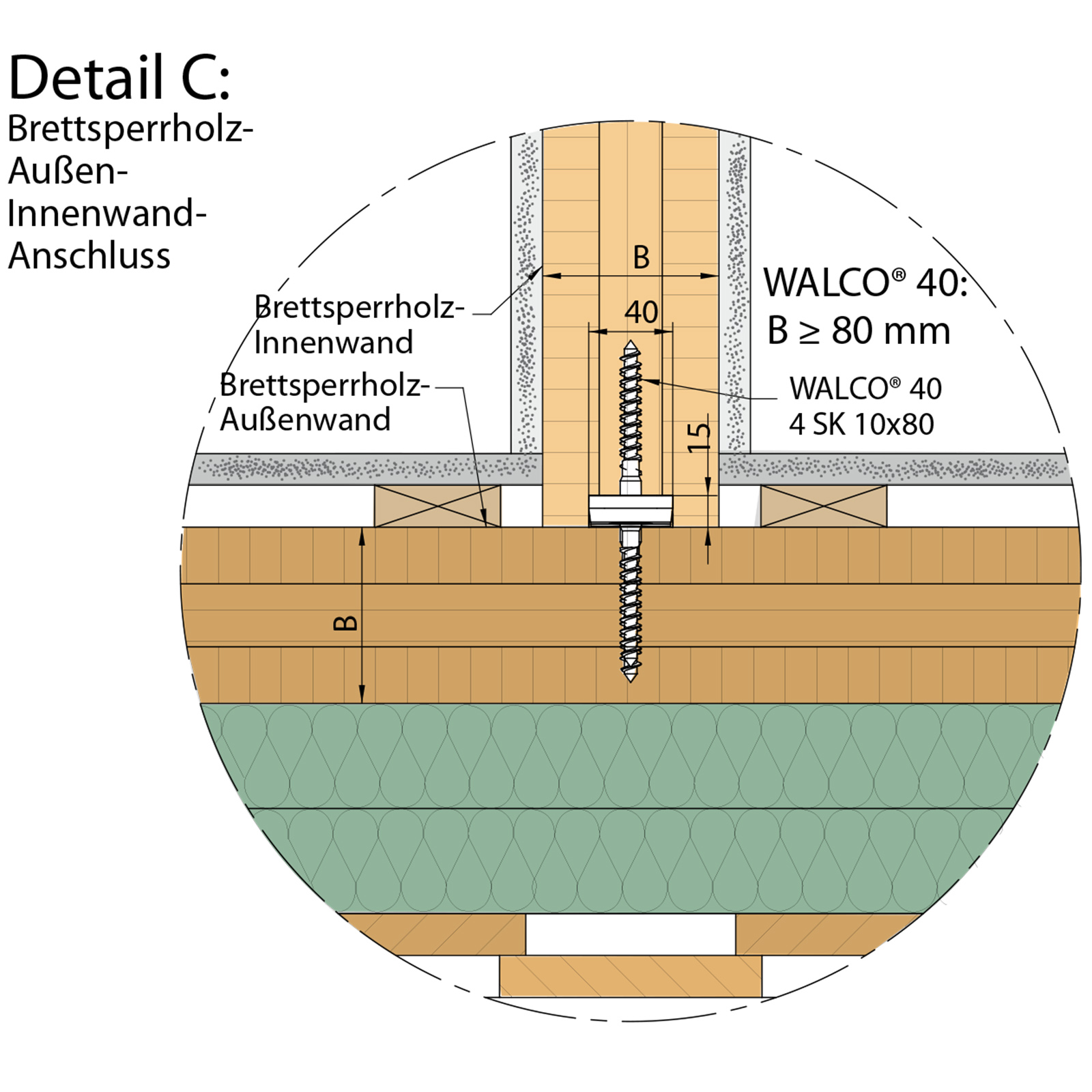

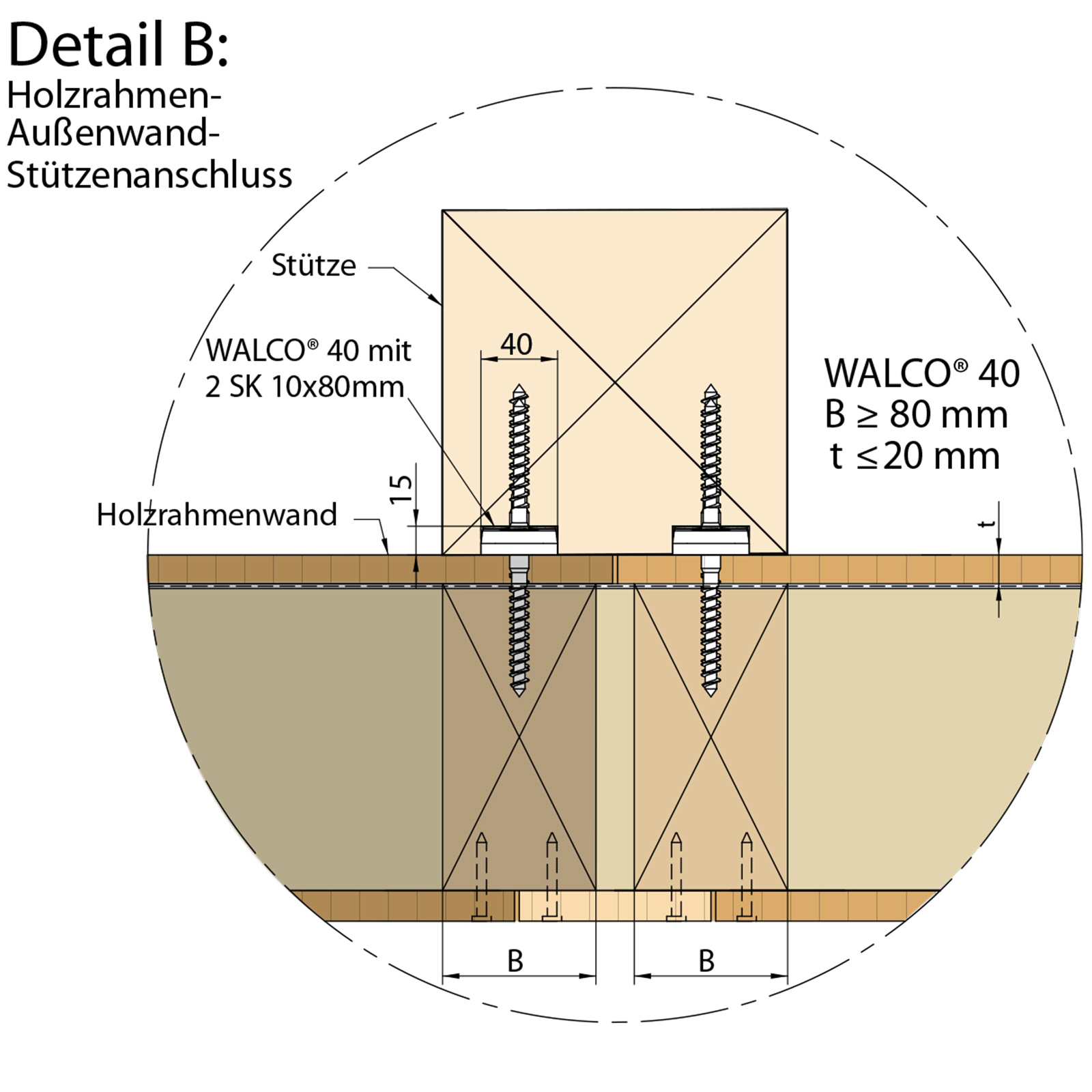

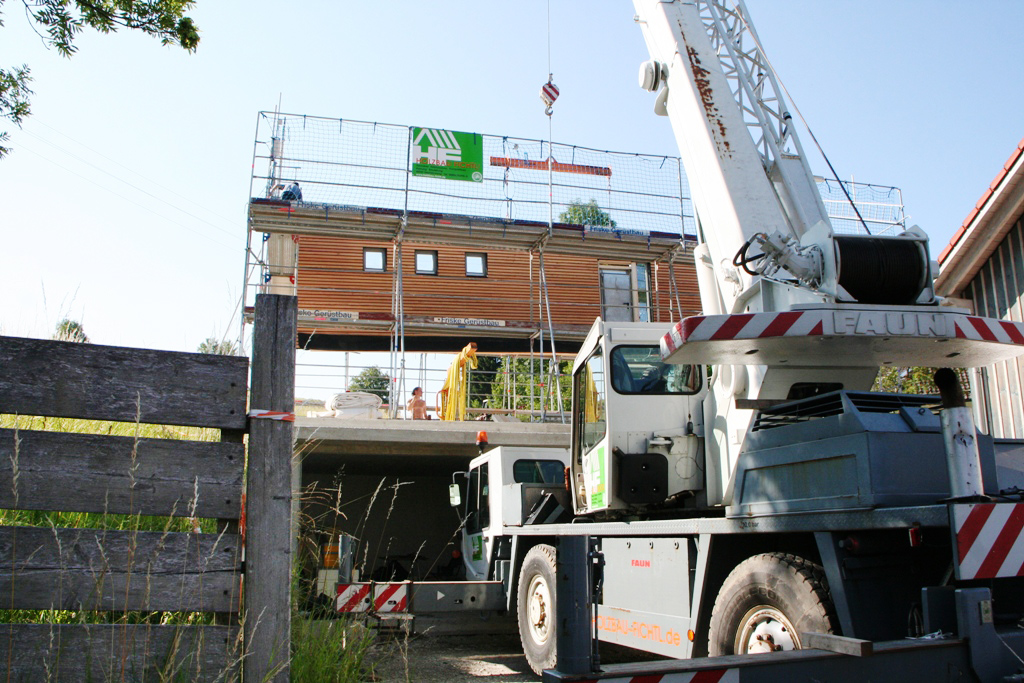

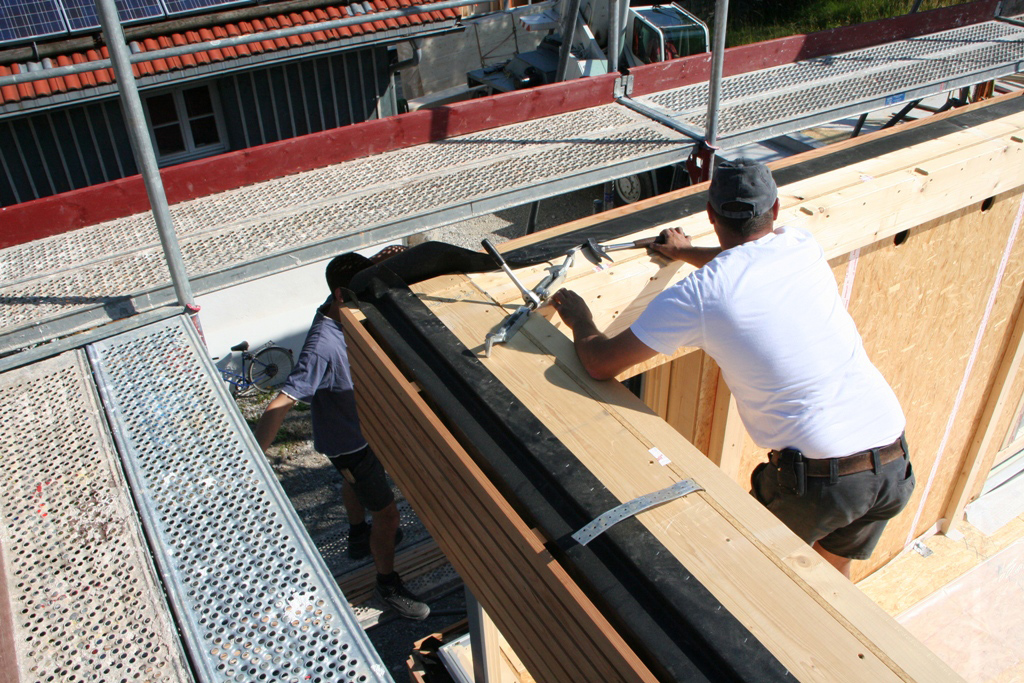

WALCO® Z | Złącza do ścian w konstrukcji ramowej o obciążeniu do 11 kN

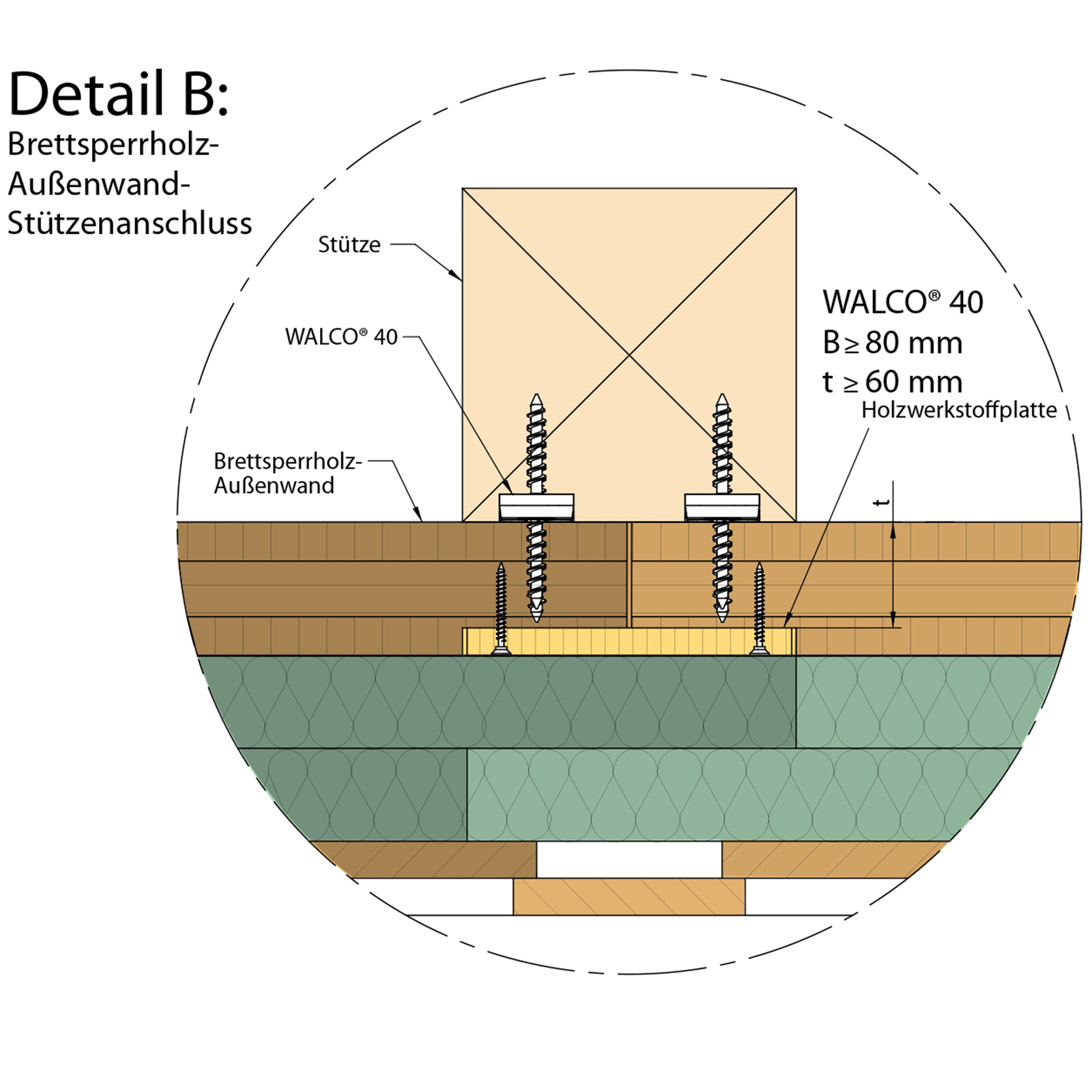

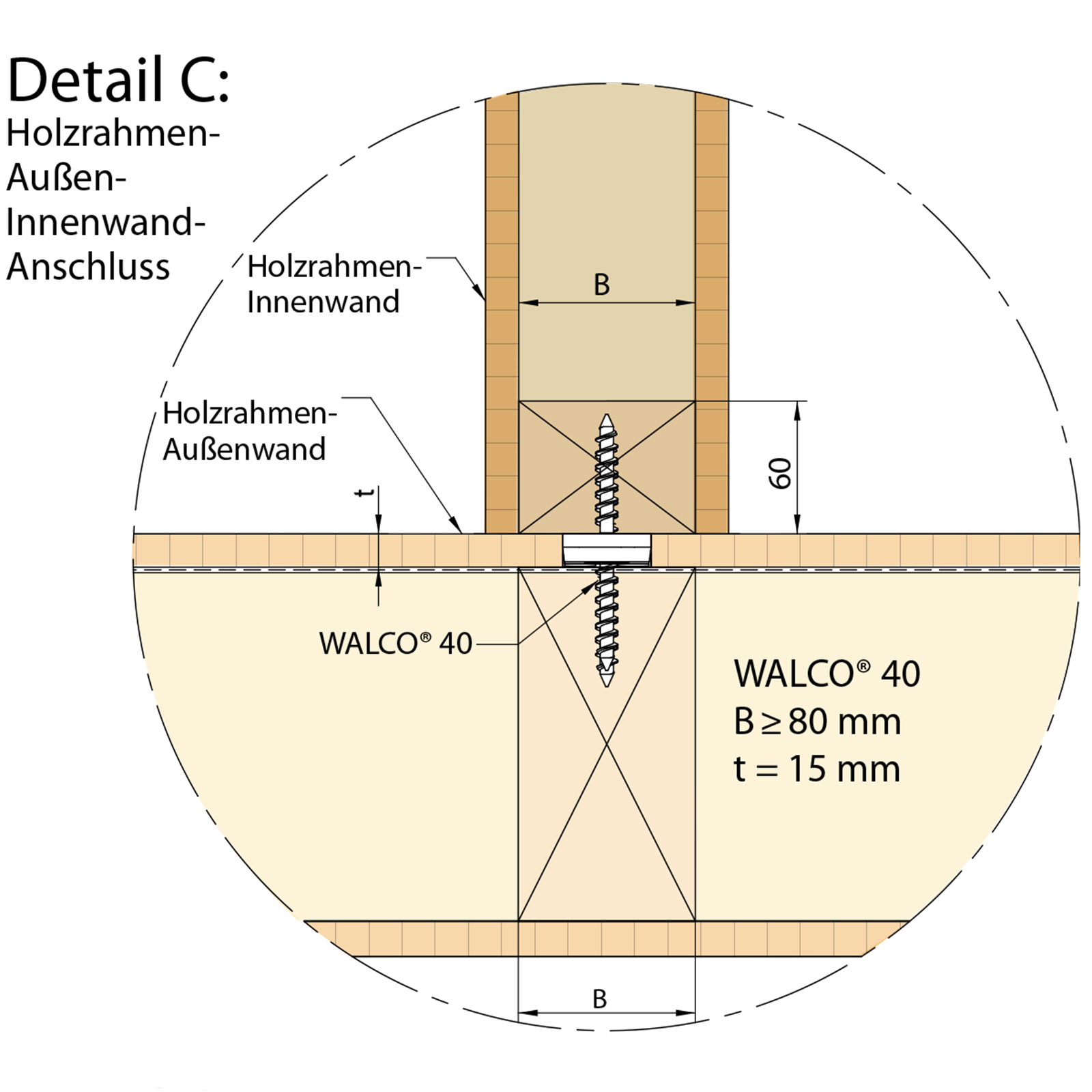

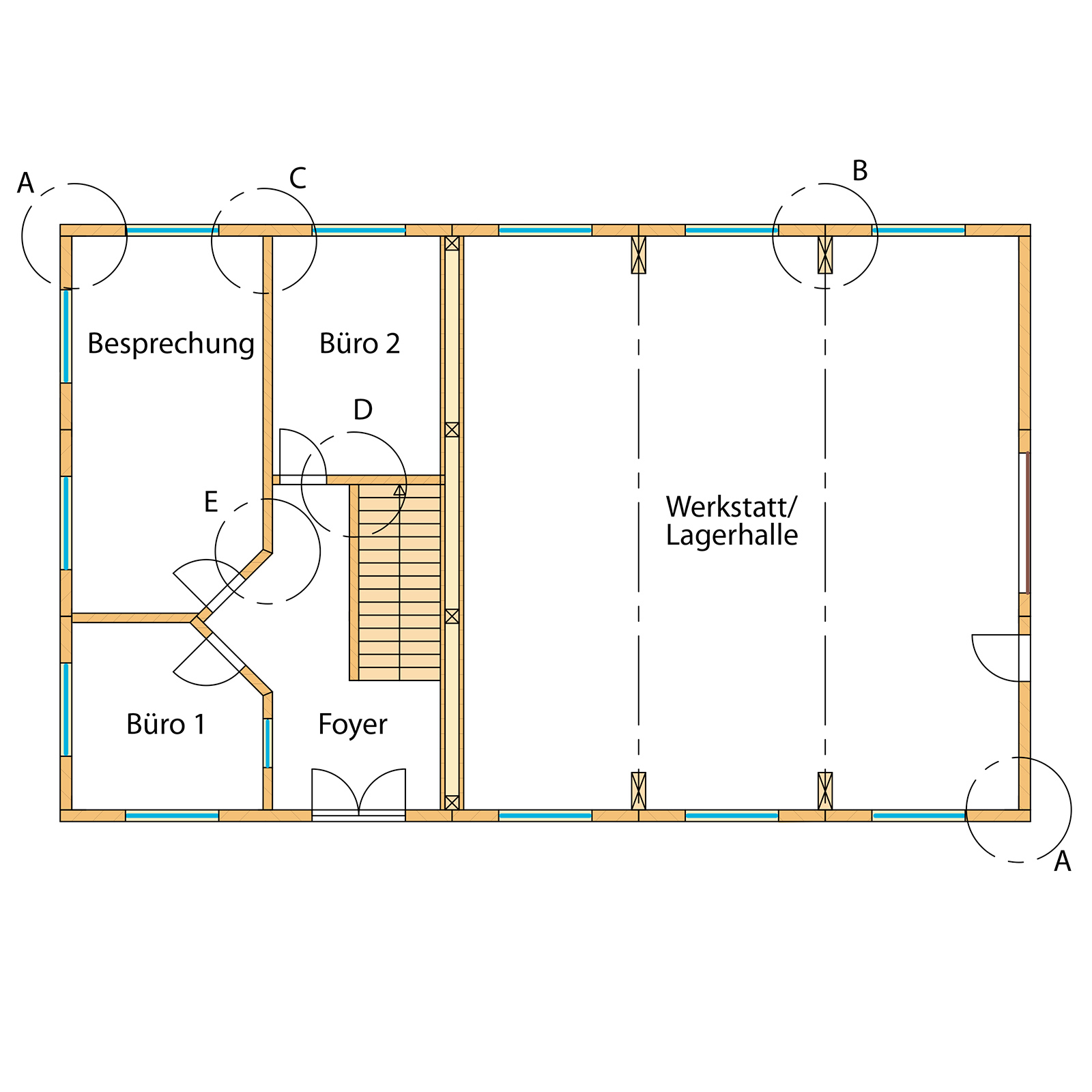

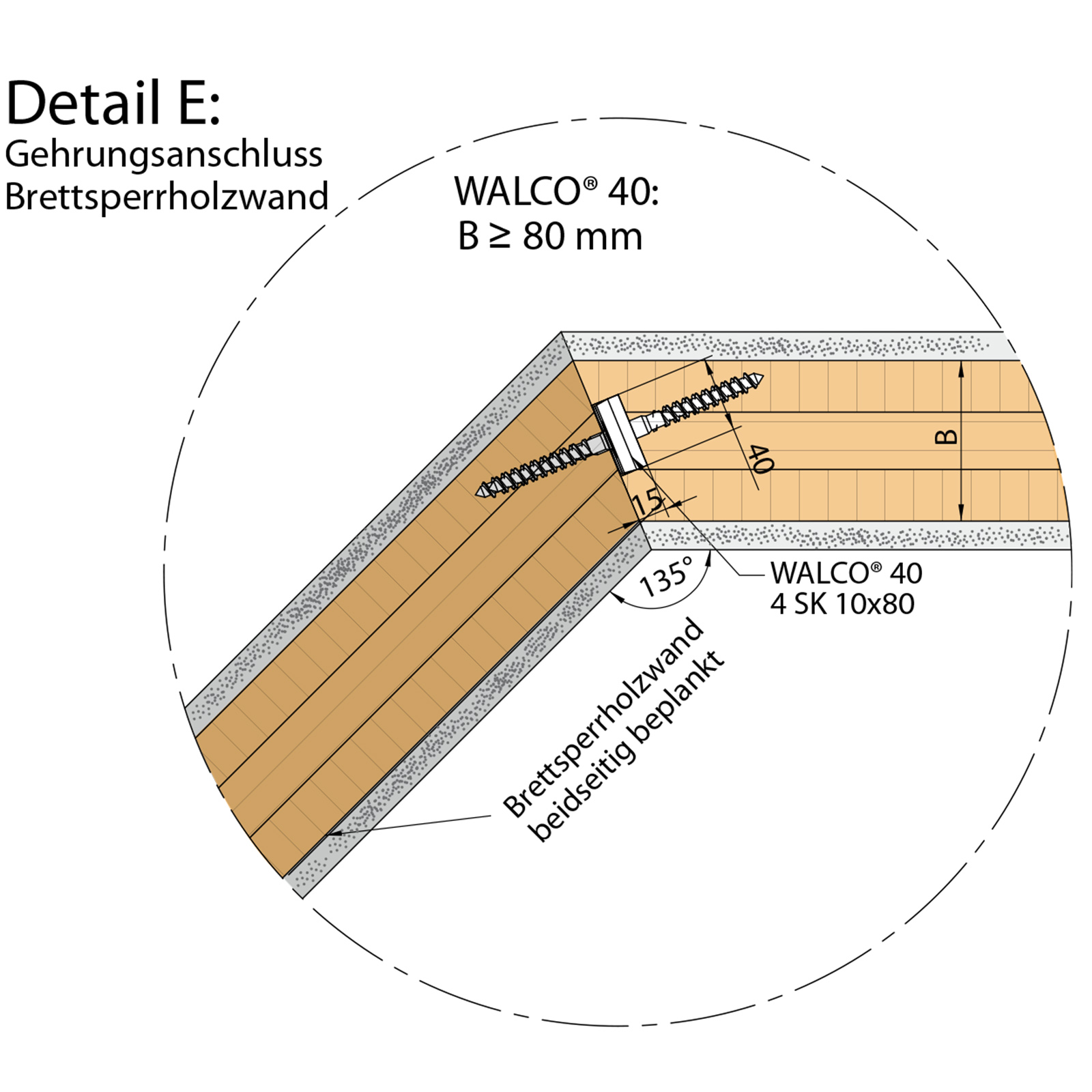

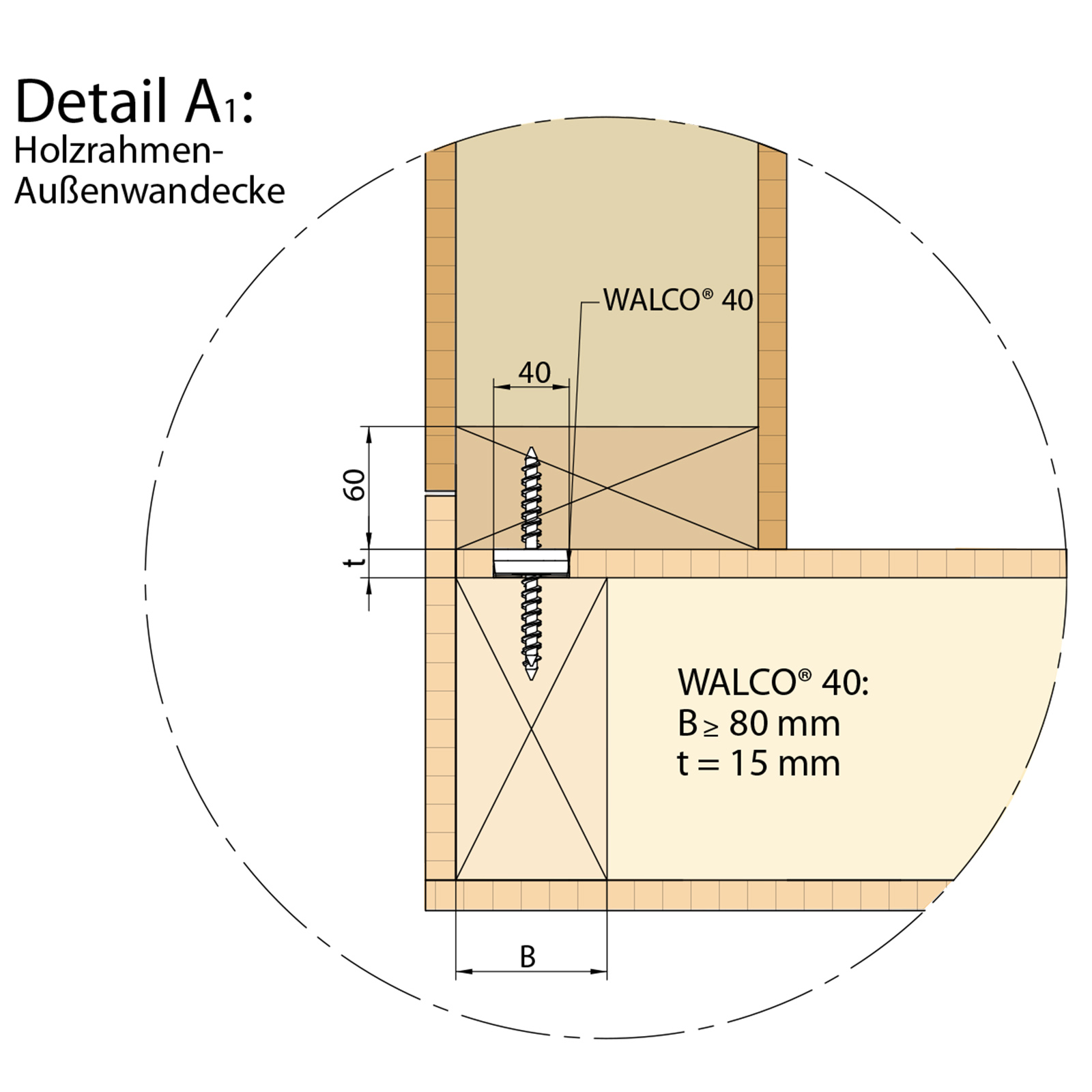

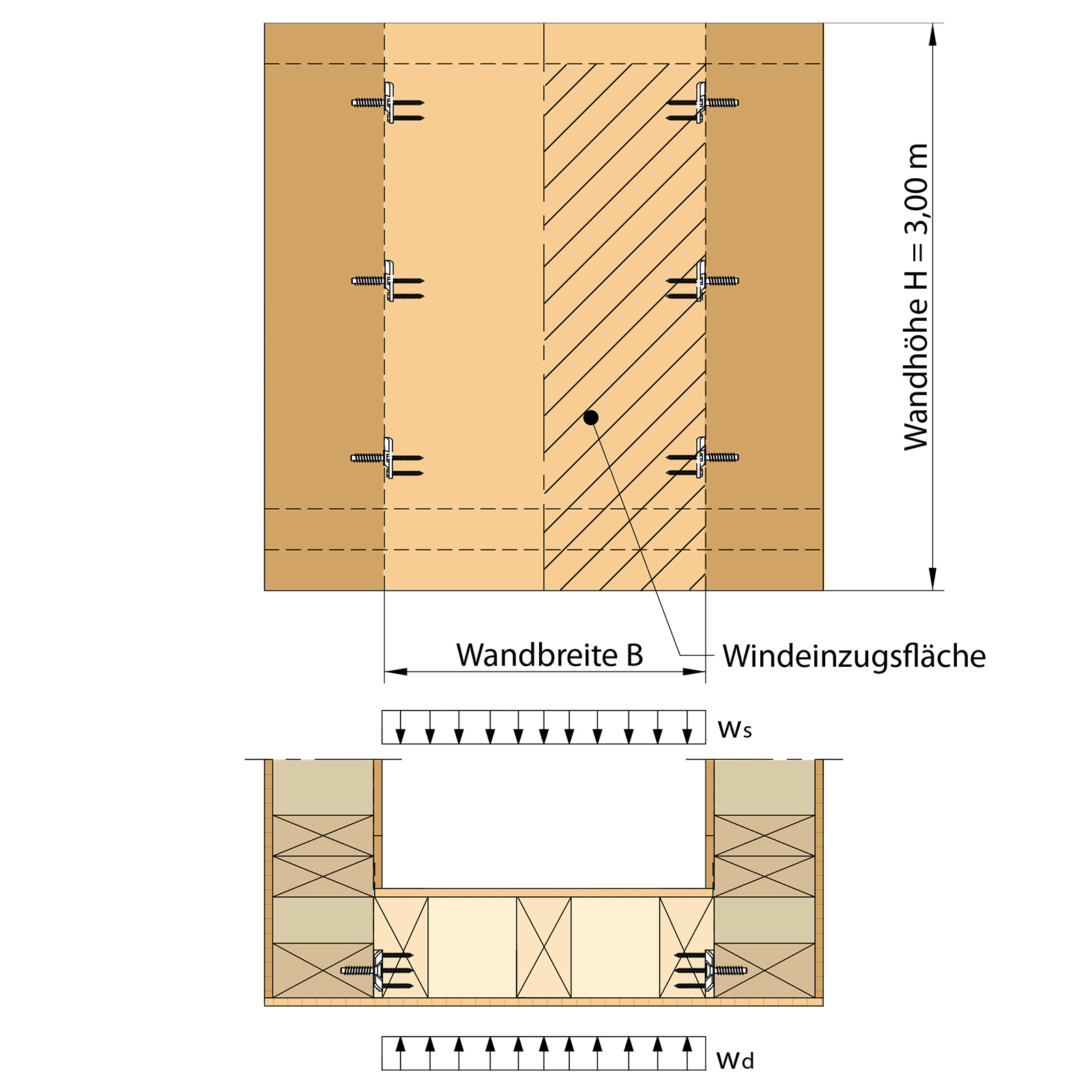

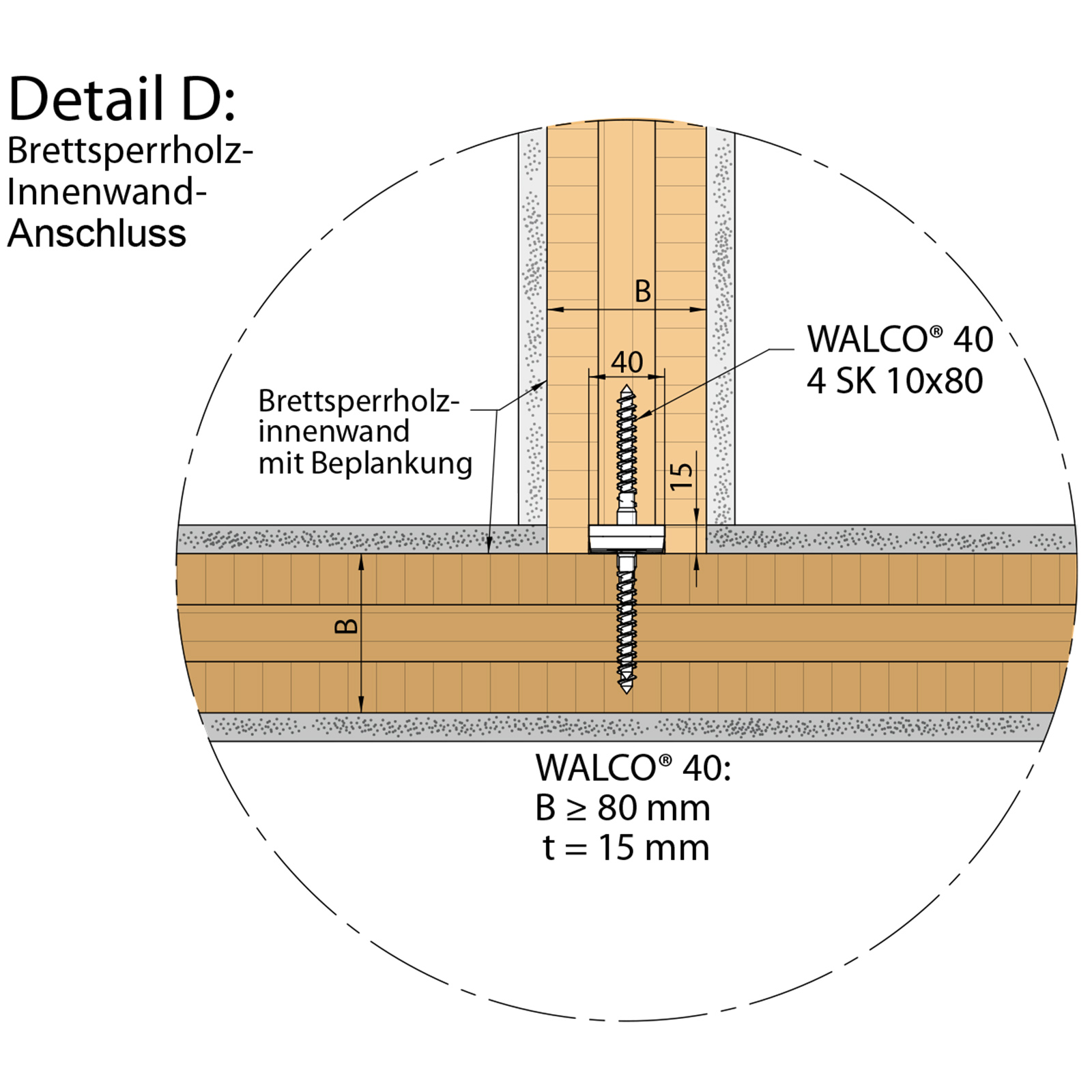

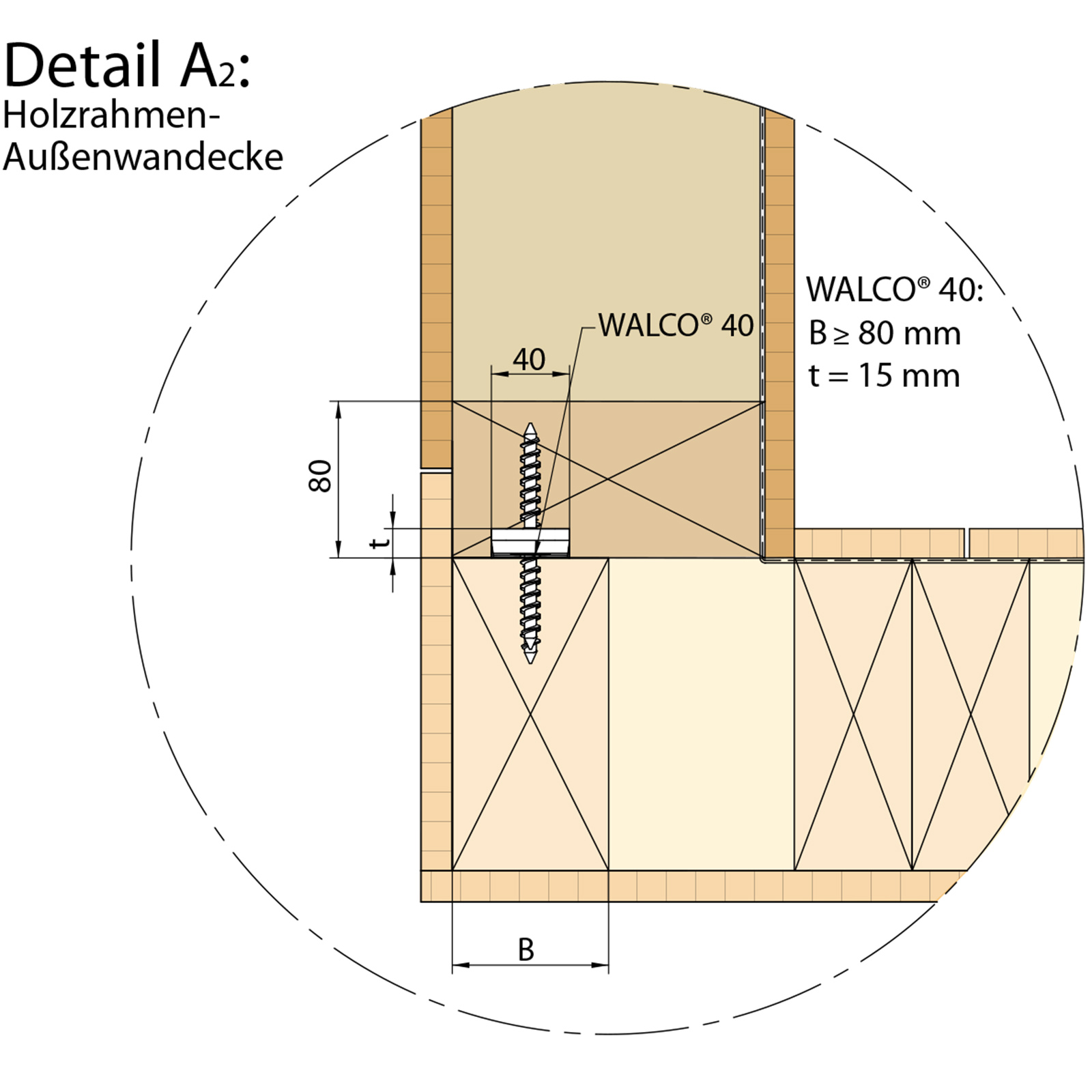

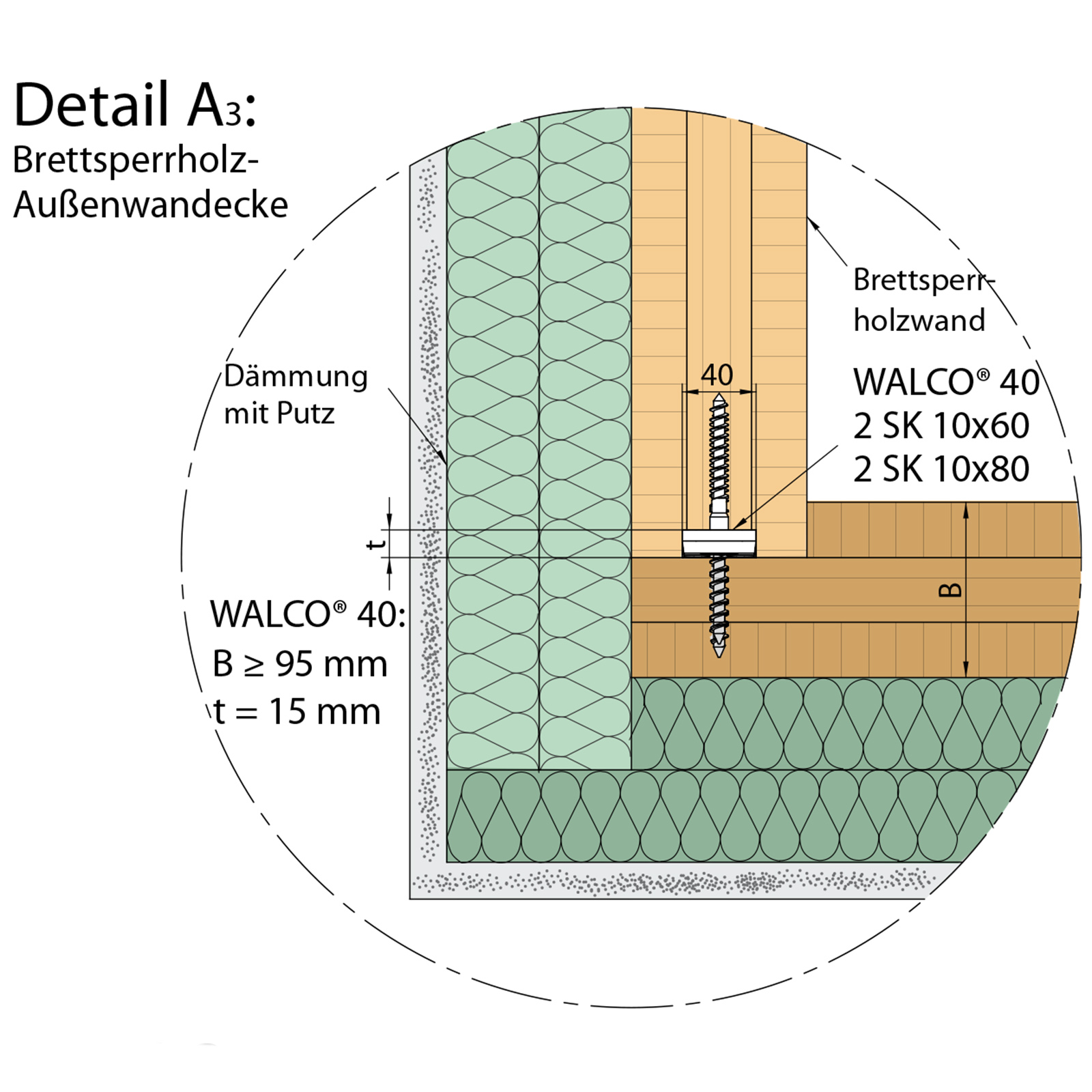

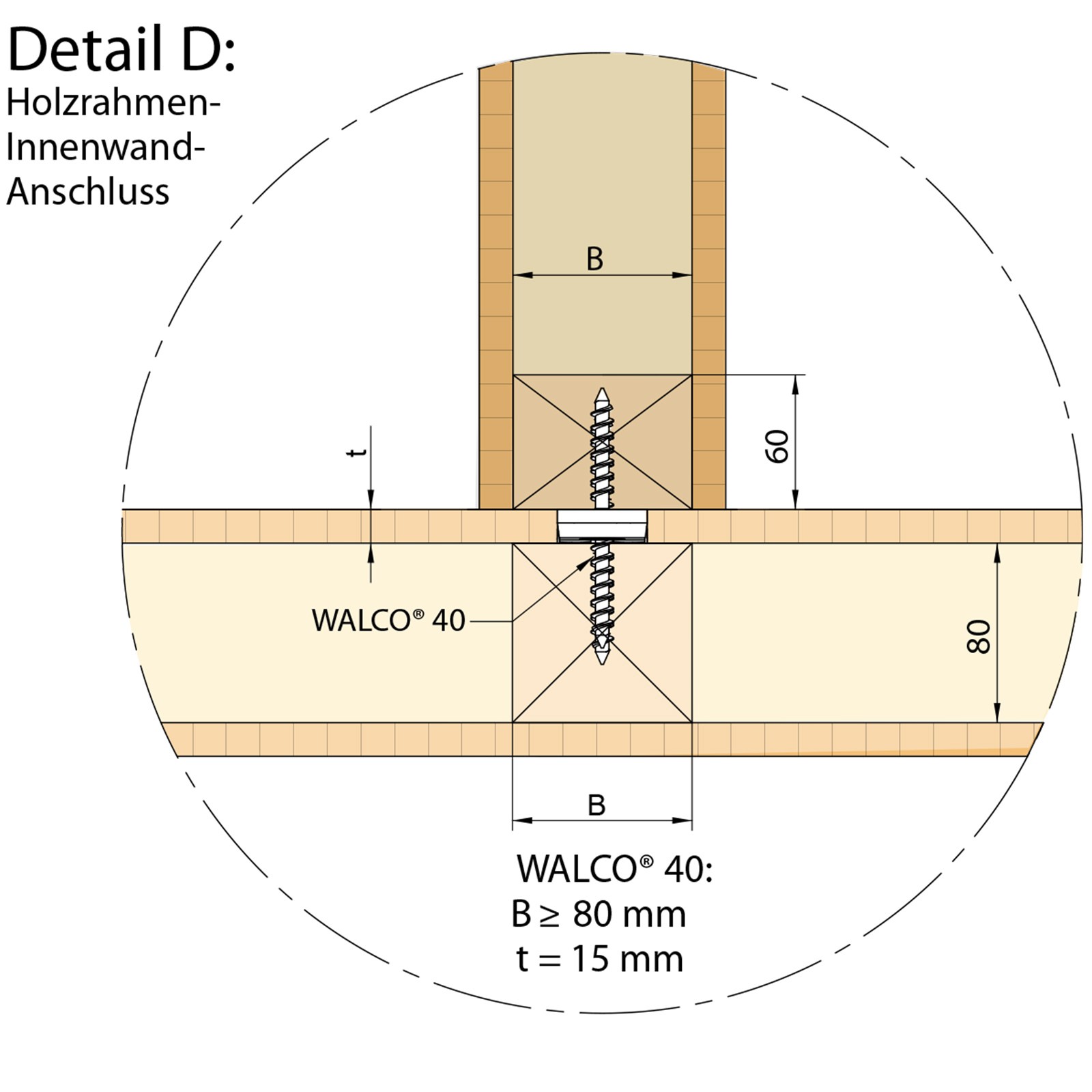

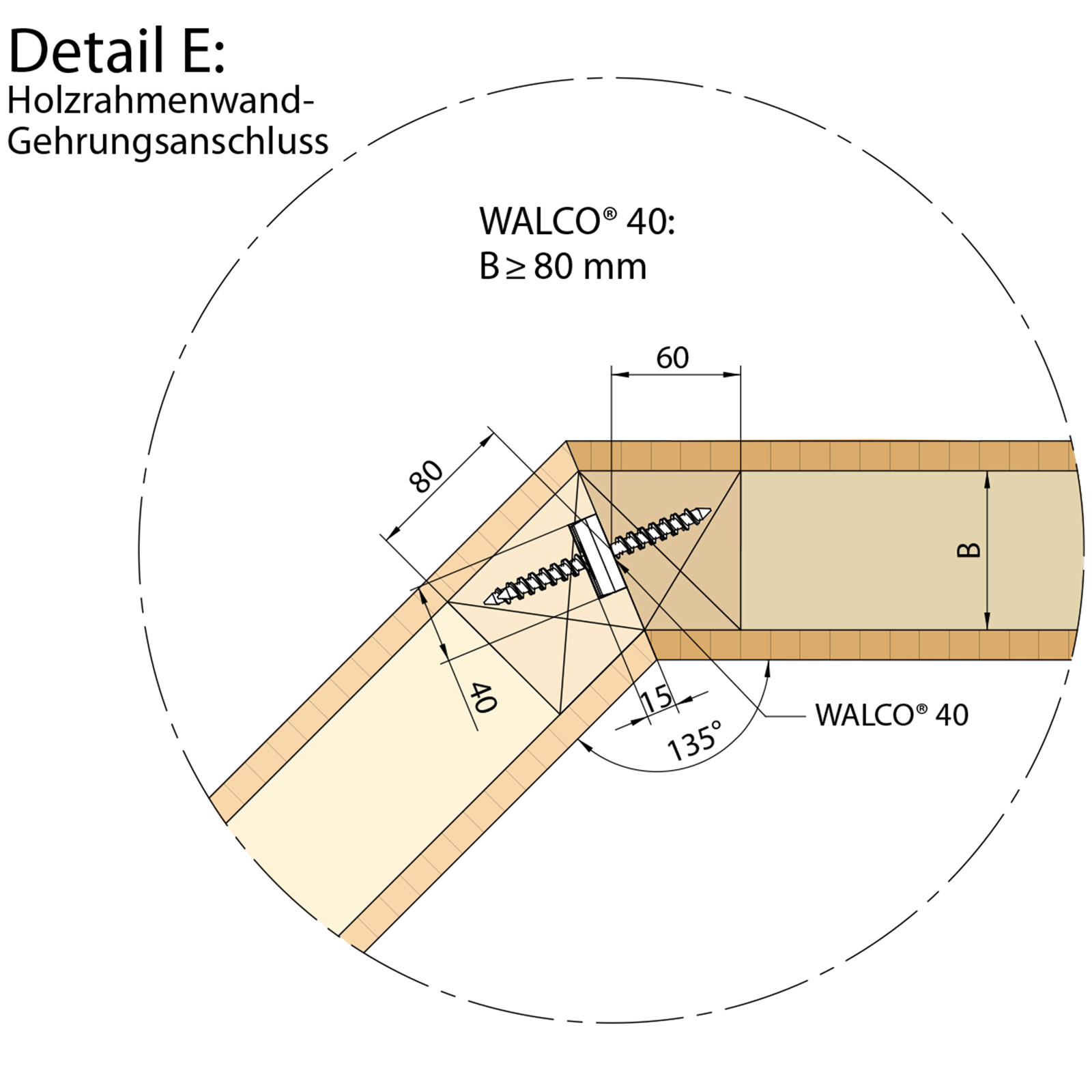

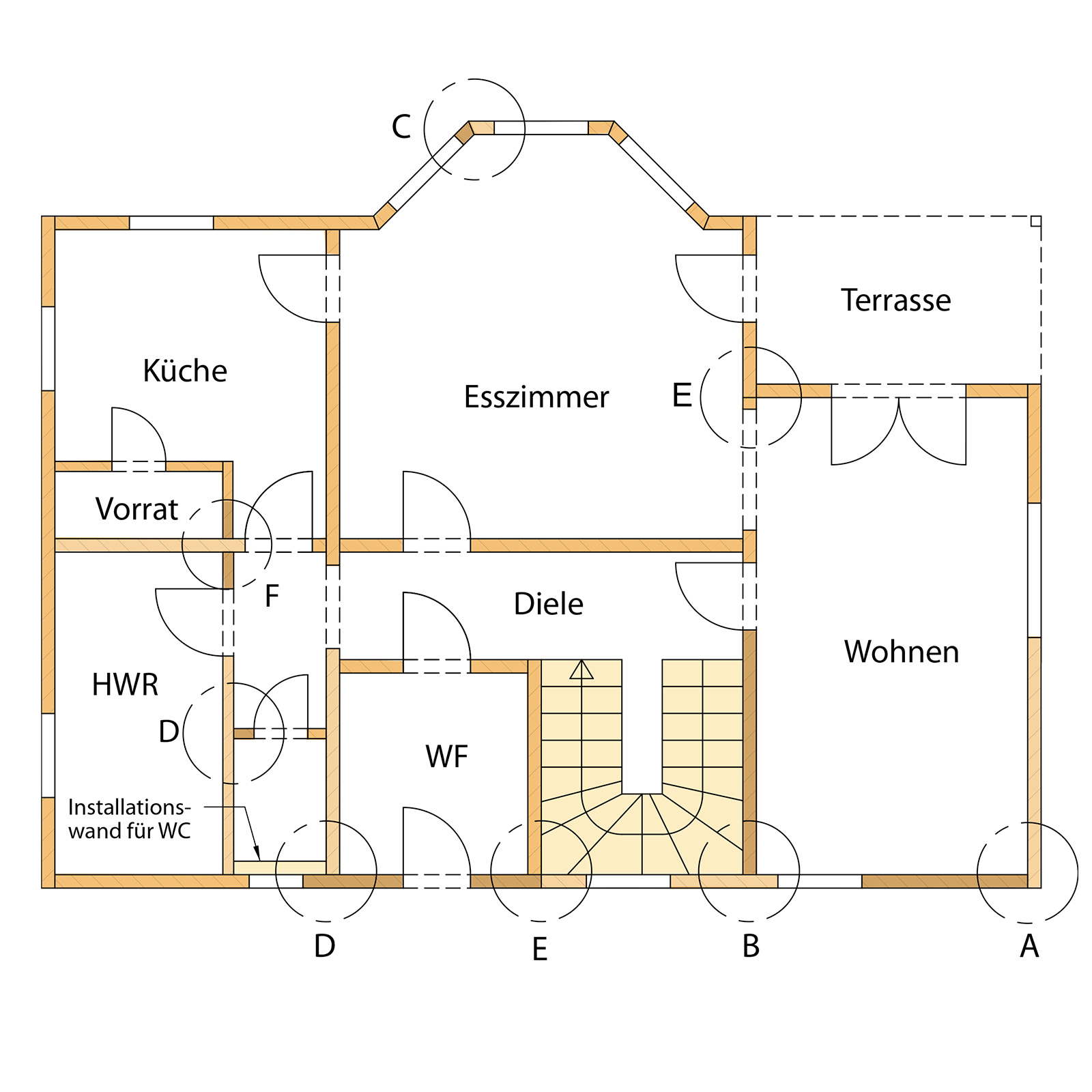

Złącze do ścian WALCO® 40 składa się z dwóch jednakowych płytek łącznikowych wykonanych ze stali. Sam montaż elementów ścian może odbywać się nawet przy minusowych temperaturach powietrza. Złącza doskonale łączą i stabilizują łączone elementy. Między łączeniami można stosować standardowe systemy uszczelniające, mimo że uszczelnienie na pewno jest i tak zapewnione. Elementy ścian mogą być w całości i na gotowo przygotowane w zakładzie (pełna prefabrykacja) a na budowie już tylko łączone w całość.

NOWOŚĆ:

  • nowa aprobata ETA rozszerzona o wartości obciążeń charakterystycznych dla elementów z drewna liściastego
  • efektywne – do stosowania w konstrukcjach szkieletowych, ramowych i płytowych dla drewna o szerokości od 60 mm,
  • wydajne – zapewniają wysoki stopień prefabrykacji,
  • czyste – nie wymagają żadnych wkrętów ani wkręcania na budowie,
  • proste – na budowie elementy ścian są już tylko łączone ze sobą w całość,
  • stabilne – złącza są samonapinające się i to już od pierwszego połączenia ścian w narożniku,
  • niewidoczne – żadne elementy złącza ani łączniki nie są widoczne,
  • pewne – miejsca łączenia przy słupach konstrukcji ścian i płytach ścian są dociskane przez siły wewnętrzne i jeszcze pewniej ze sobą łączone,
  • statycznie wyznaczalne – dla konstrukcji drewnianych można dokonać obliczeń połączeń i doboru złączy zgodnie z normą PL-EN 1995-1-1.

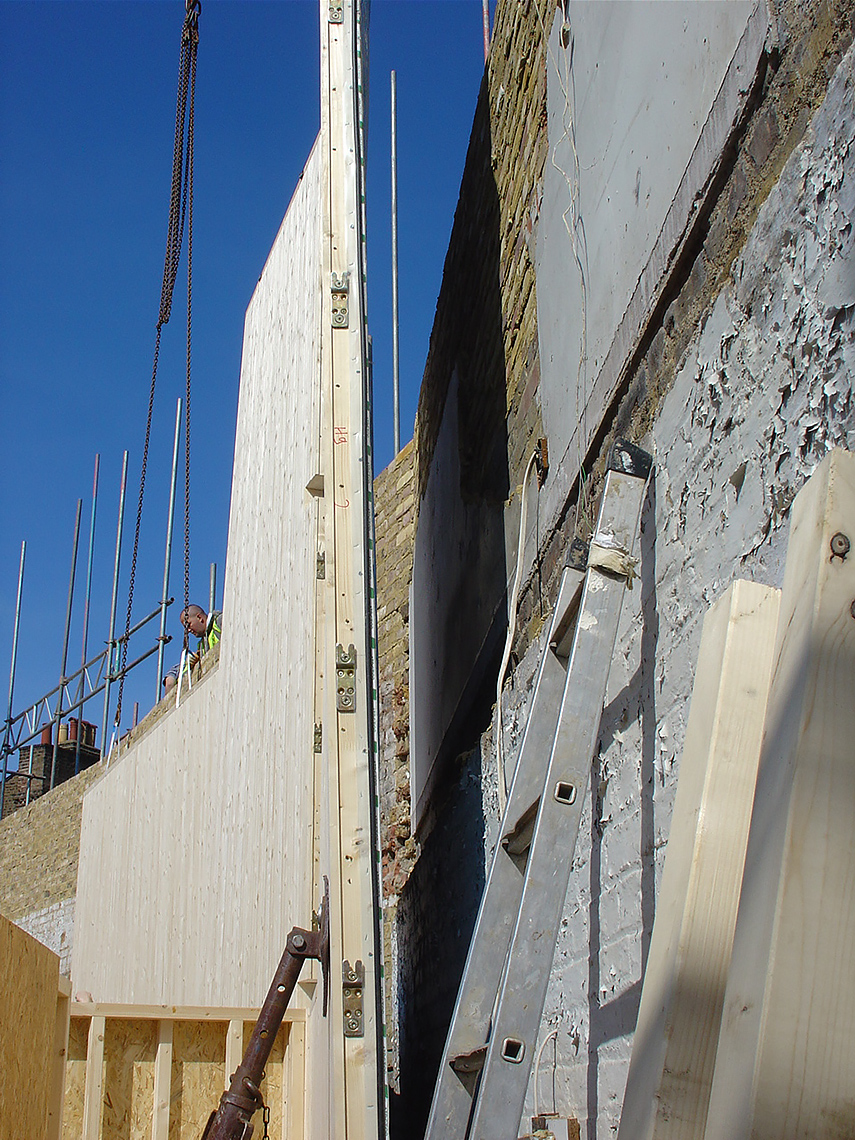

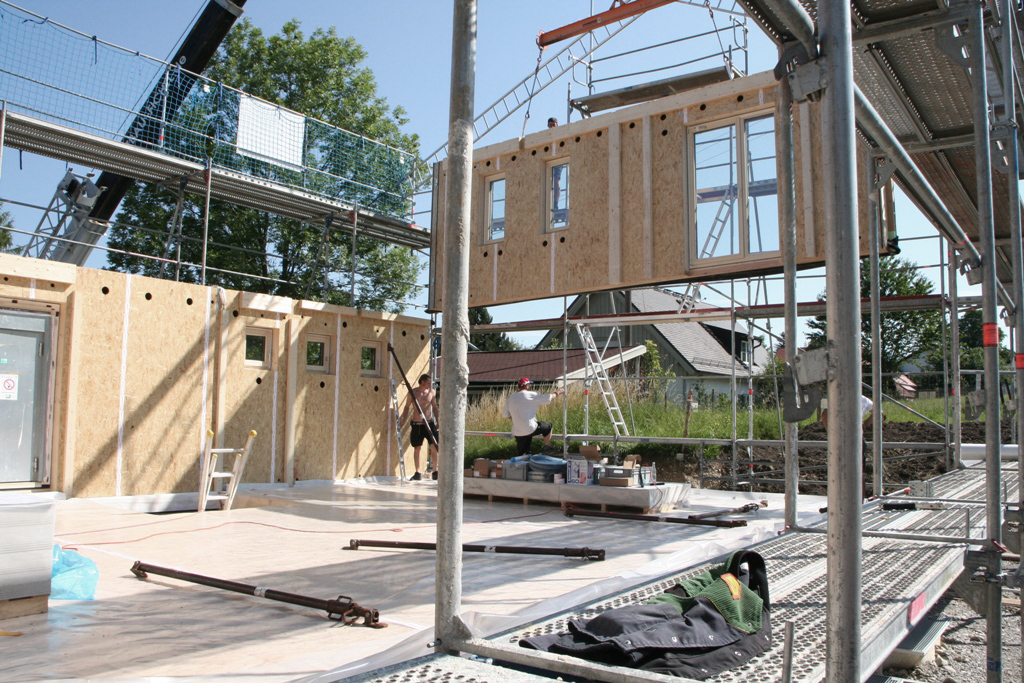

Budownictwo mieszkaniowe - dziewięć mieszkanek w podwórku

Obiekt: Budownictwo mieszkaniowe – dziewięć mieszkanek w podwórku, London-Harlesden (Wielka Brytania)
Złącza: WALCO® V i WALCO® 40
Inwestor / Deweloper / Projekt: Firma SUSD Ltd., www.susd.co.uk
Statyka: Firma Dr. Dubslaff & Rosenkranz D-59939 Olsberg, www.rdr-energie.de
Wykonawca konstrukcji drewnianej: Firma Holzbau Becker & Sohn GmbH, Kolpingstraße 4, 59964 Medebach, www.becker360.de/referenzen/wohnhaeuser
Czas budowy: Od grudnia 2008 do grudnia 2010
Technologia:: Drewniana konstrukcja szkieletowa w pełnym deskowaniu
Kubatura / powierzchnia: 2342 m³ / 897 m²
Szczegóły: Wyjątkowość projektu budowlanego firmy SUSD Ltd. na środku podwórza dzielnicy mieszkaniowej Harlesden w Londynie polegała na tym, że architektów musieli zrobić szpagat i znaleźć równowagę między ekonomicznością a wysokiej jakości przestrzenią życiową. Prefabrykowane elementy z litego drewna stanowiły tutaj decydujący wymóg, których zalety można było w pełni wykorzystać. W ten sposób wszystkie elementy na dziewięć nowych domków w zabudowie szeregowej Highwood Court zostały przygotowane przez firmę Holzbau Becker & Sohn GmbH z Medebach w Niemczech. Wykonawca konstrukcji drewnianej z Sauerland do łączenia ścian w pełnym deskowaniu wybrał złącza ścienne WALCO® V firmy Knapp. To optymalnie rozwiązało skomplikowaną geometrię architektury i usprawniło proces koordynacji podczas precyzyjnego łączenia ścian.
Realizacja obiektu w podwórzu była w ogóle możliwa dopiero dzięki zastosowaniu złączy WALCO® V firmy Knapp. Szczególne właściwości statyczne i konstrukcyjne złączy systemu WALCO V znacząco przyczyniły się do szybkiego i bezproblemowego montażu ciekawego architektonicznie zespołu podwórka.
„Złącza WALCO V firmy Knapp umożliwiły szybkie i bezproblemowe wykonywanie prac budowlanych” – powiedział nam Johannes Müller-Lotze z firmy SUSD Ltd.
Artykuł: Magazyn mikado 12/2010
Broszura: Projekt referencyjny Urbaner Holzbau London

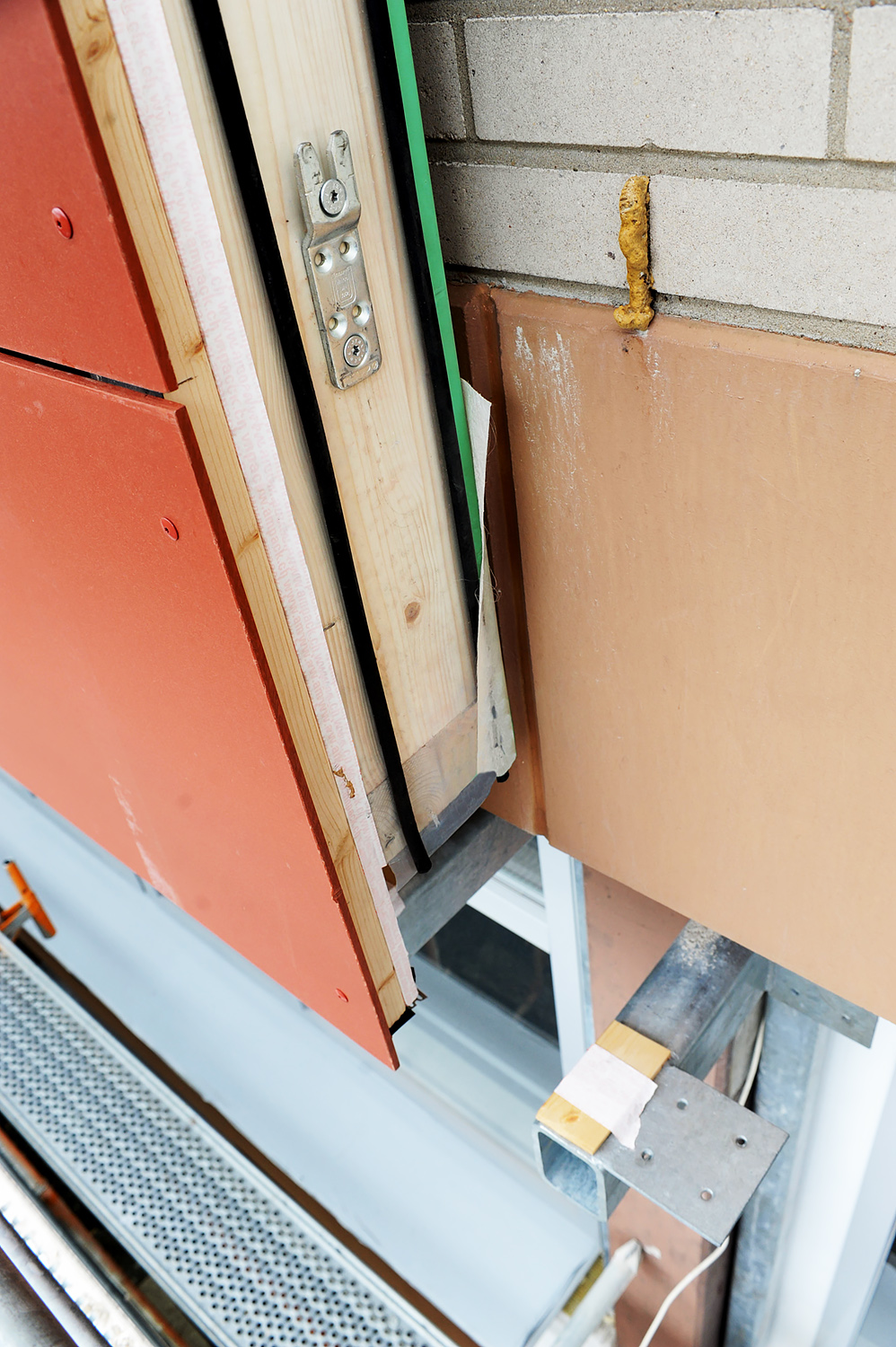

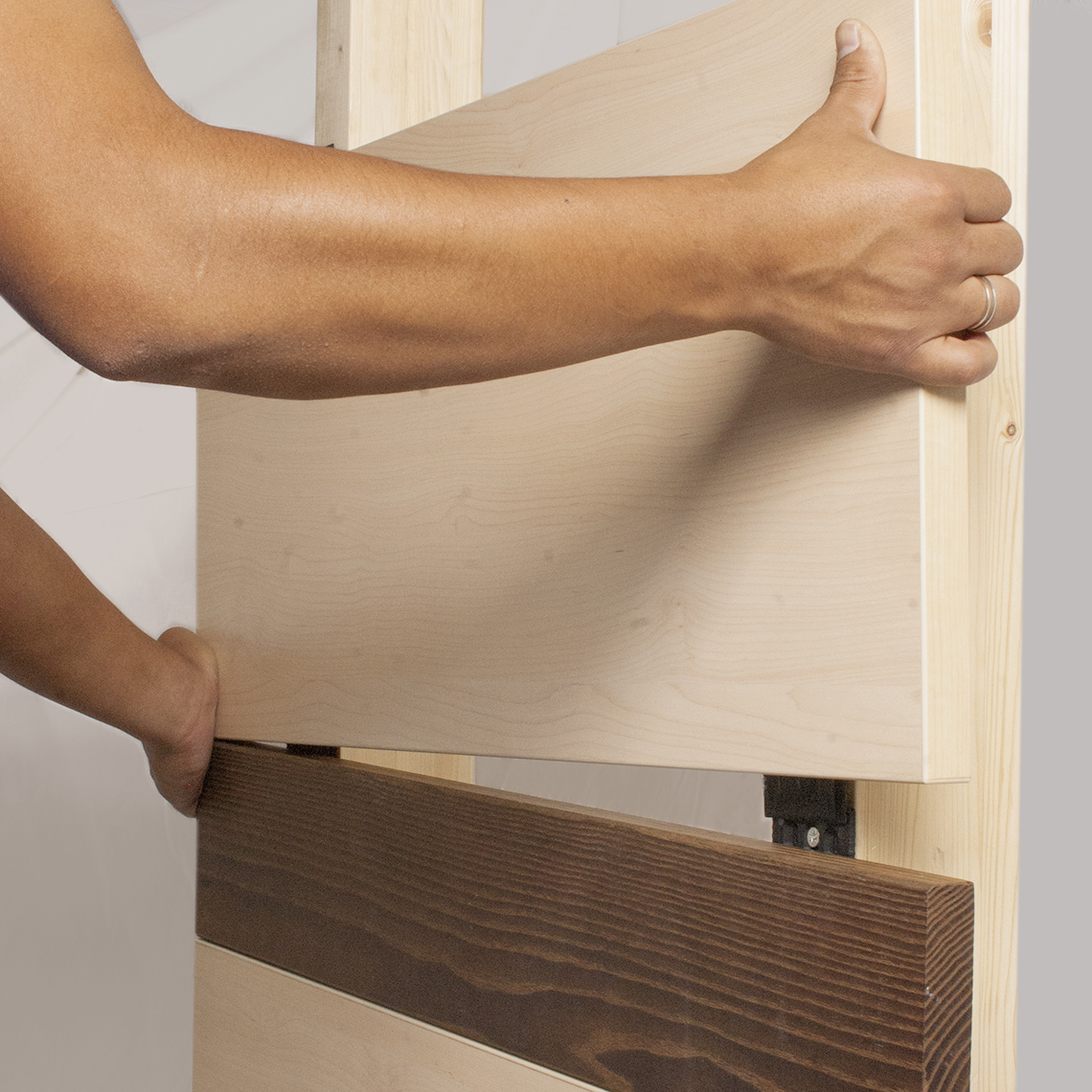

WALCO® | Złącza do ścian, systemów modułowych i fasadowych o obciążeniu do 21,3 kN

  • uniwersalne złącze do łączenia elementów z drewna litego oraz materiałów drewnopochodnych z elewacjami, elementów ścian i konstrukcji modułowych,
  • można stosować do łączenia ze stalą i betonem a także konstrukcjami murowymi,
  • szybki i precyzyjny montaż oraz demontaż na budowie dzięki systemowi V,
  • wysoki stopień przygotowania i prefabrykacji,
  • możliwość regulacji z dokładnością do milimetra,
  • bezpieczeństwo i stabilność na najwyższym poziomie,

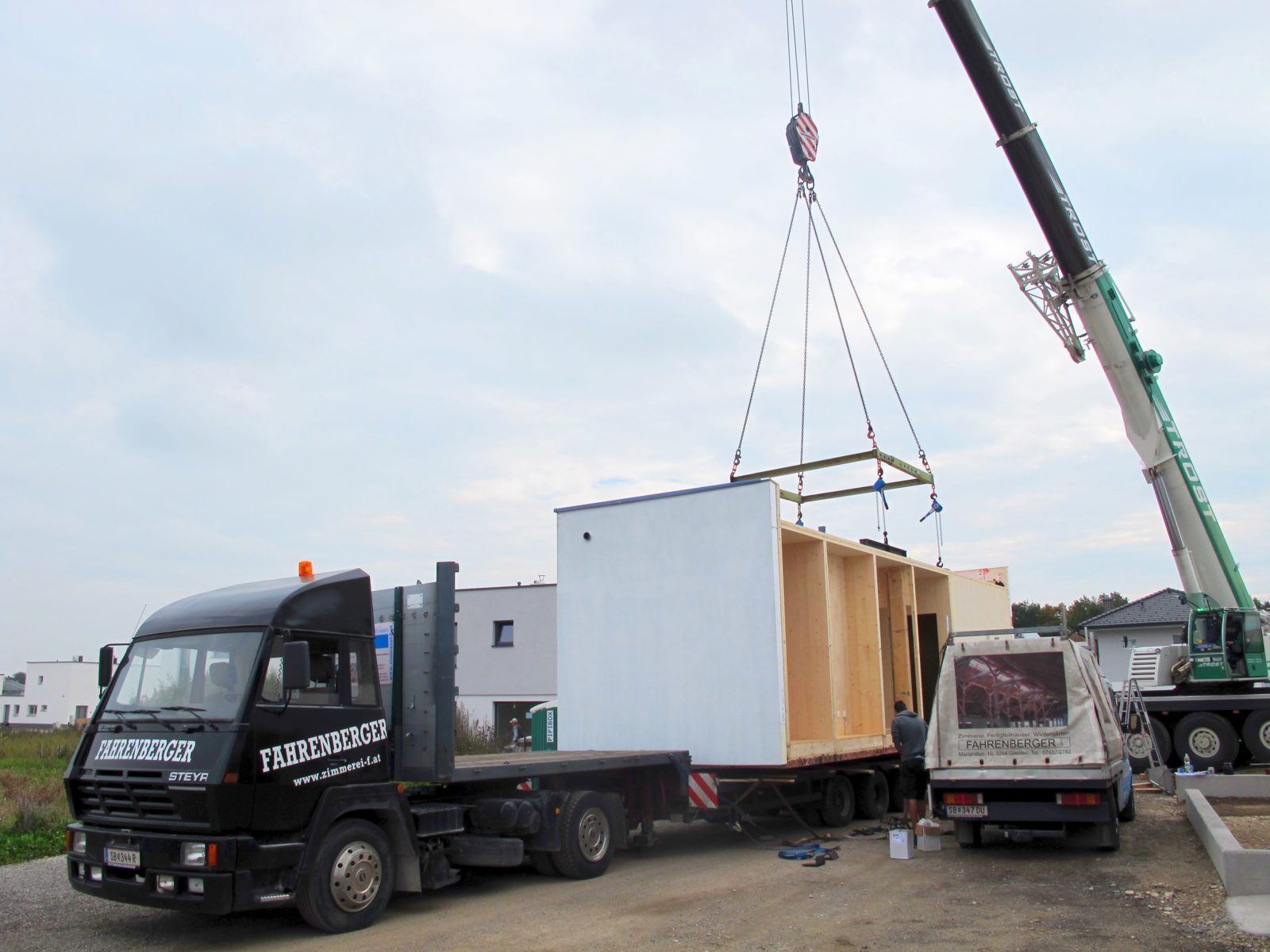

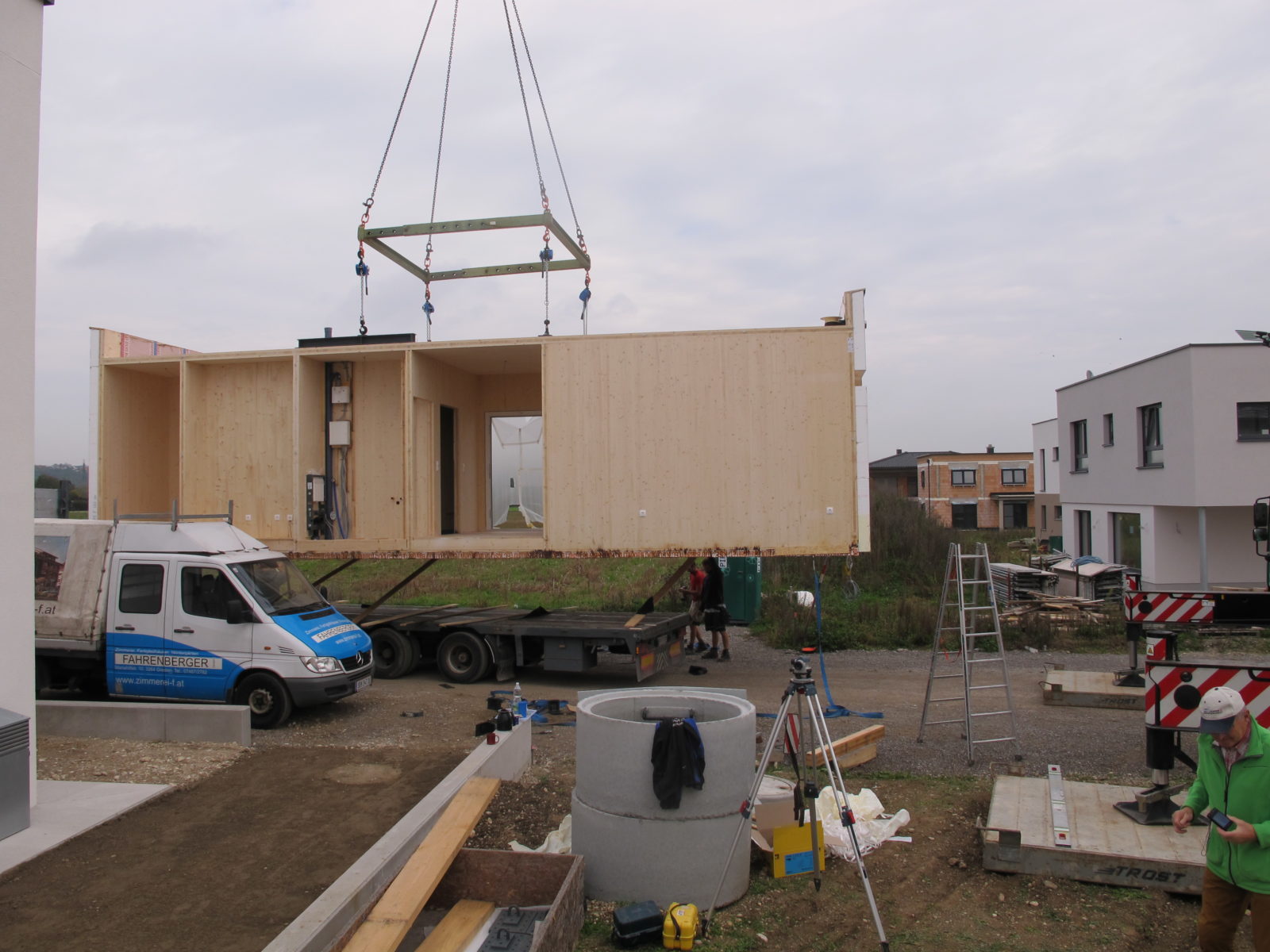

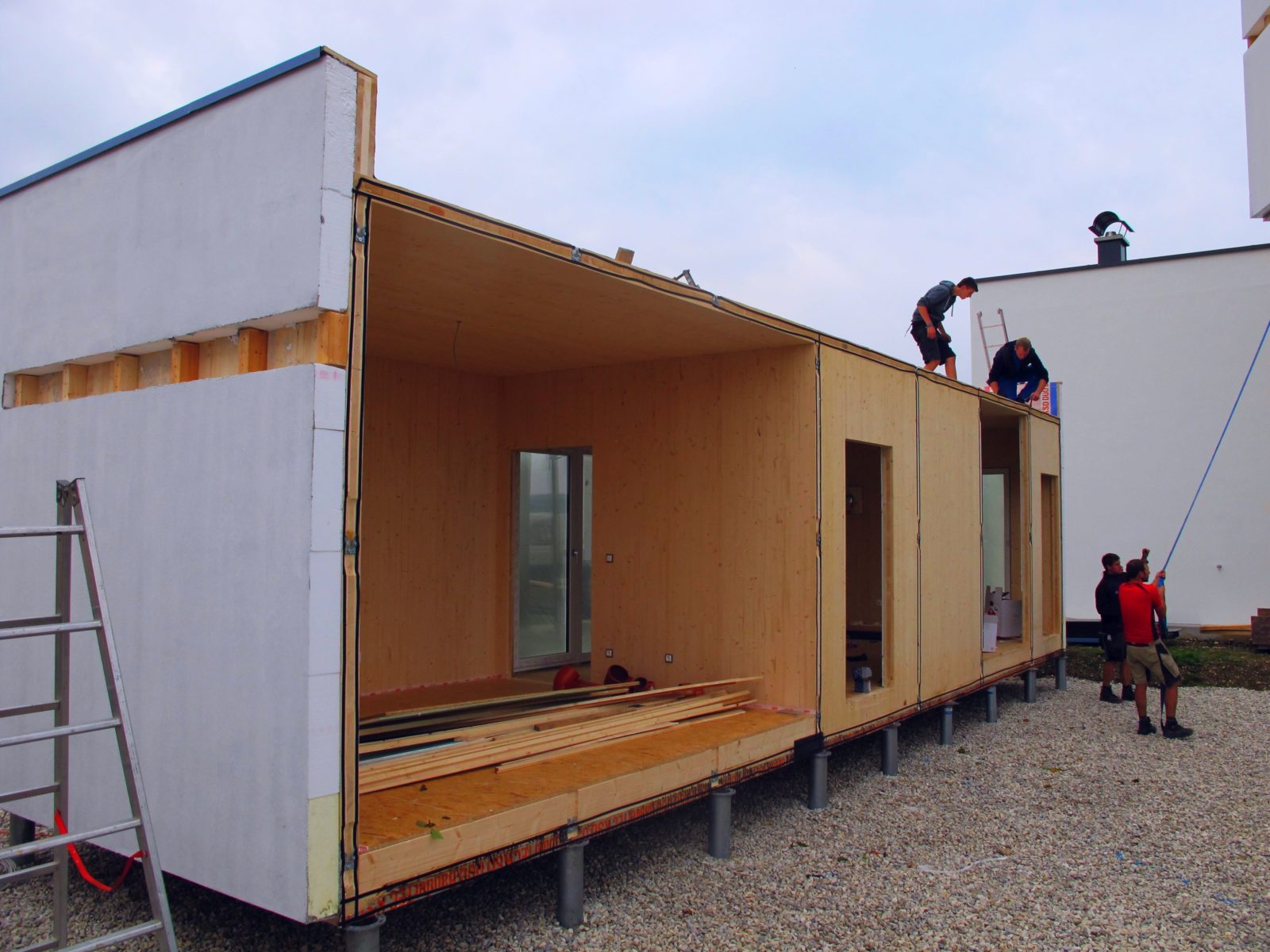

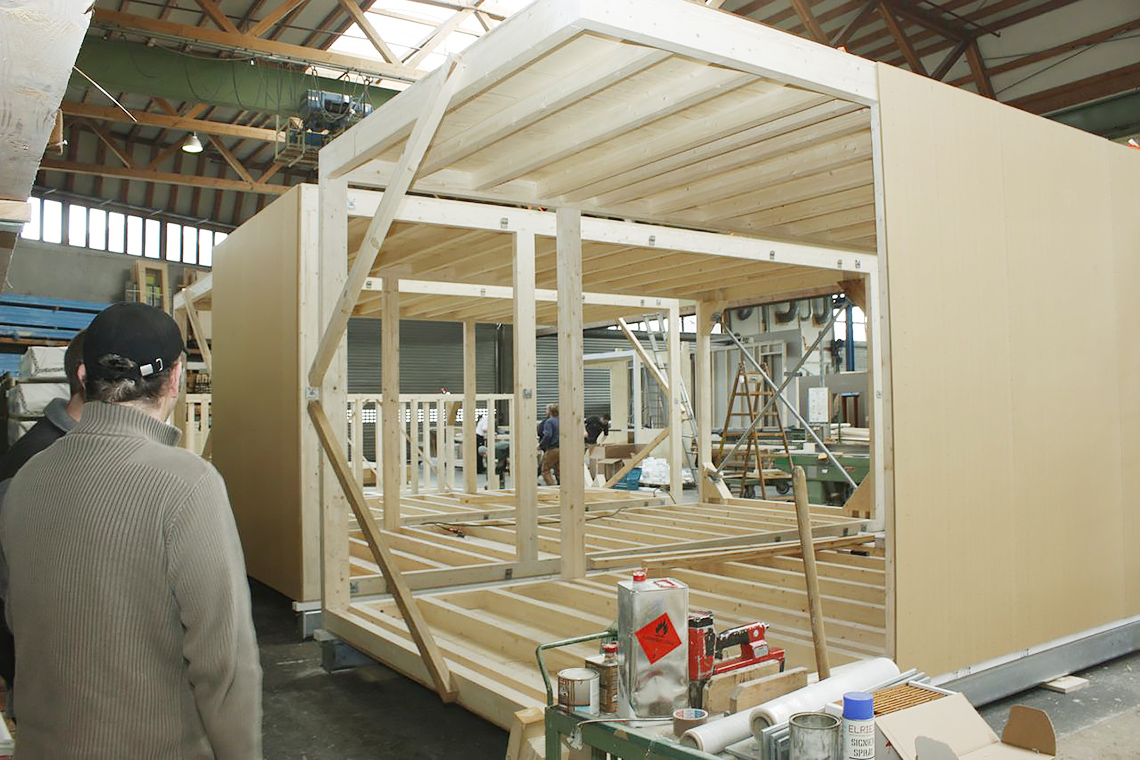

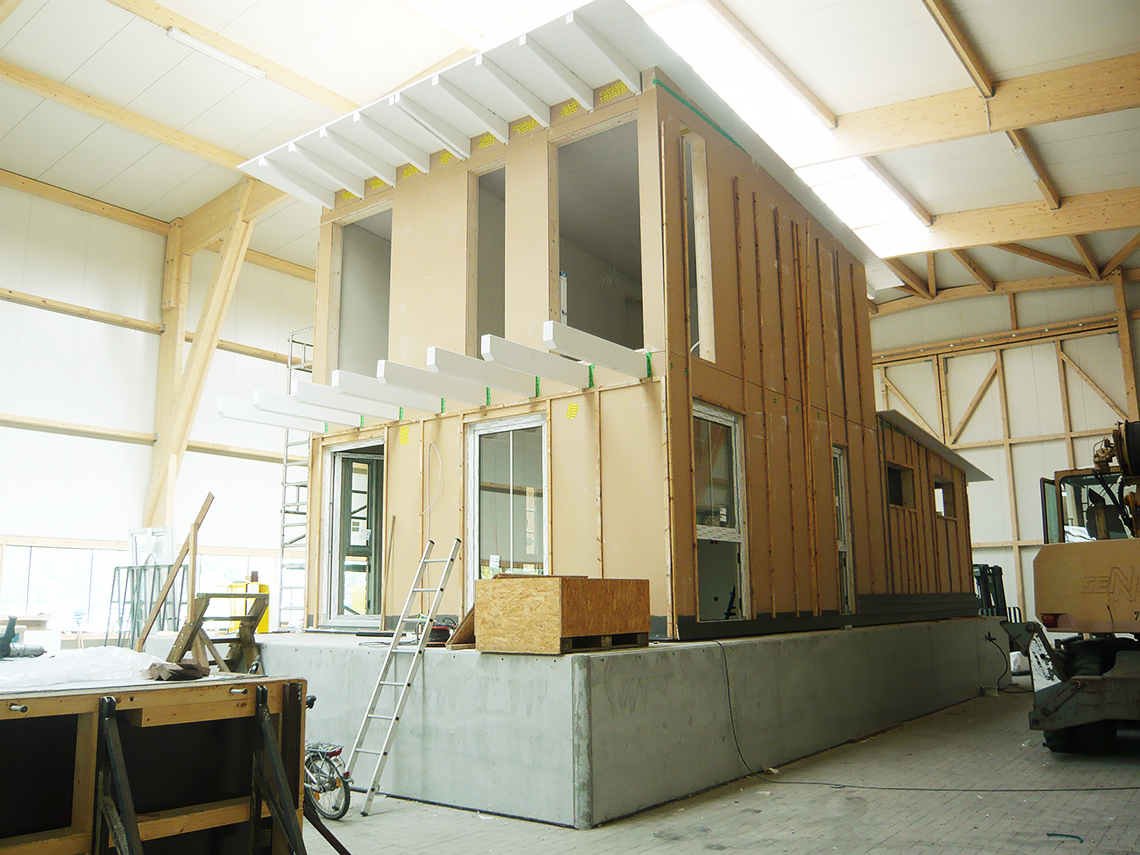

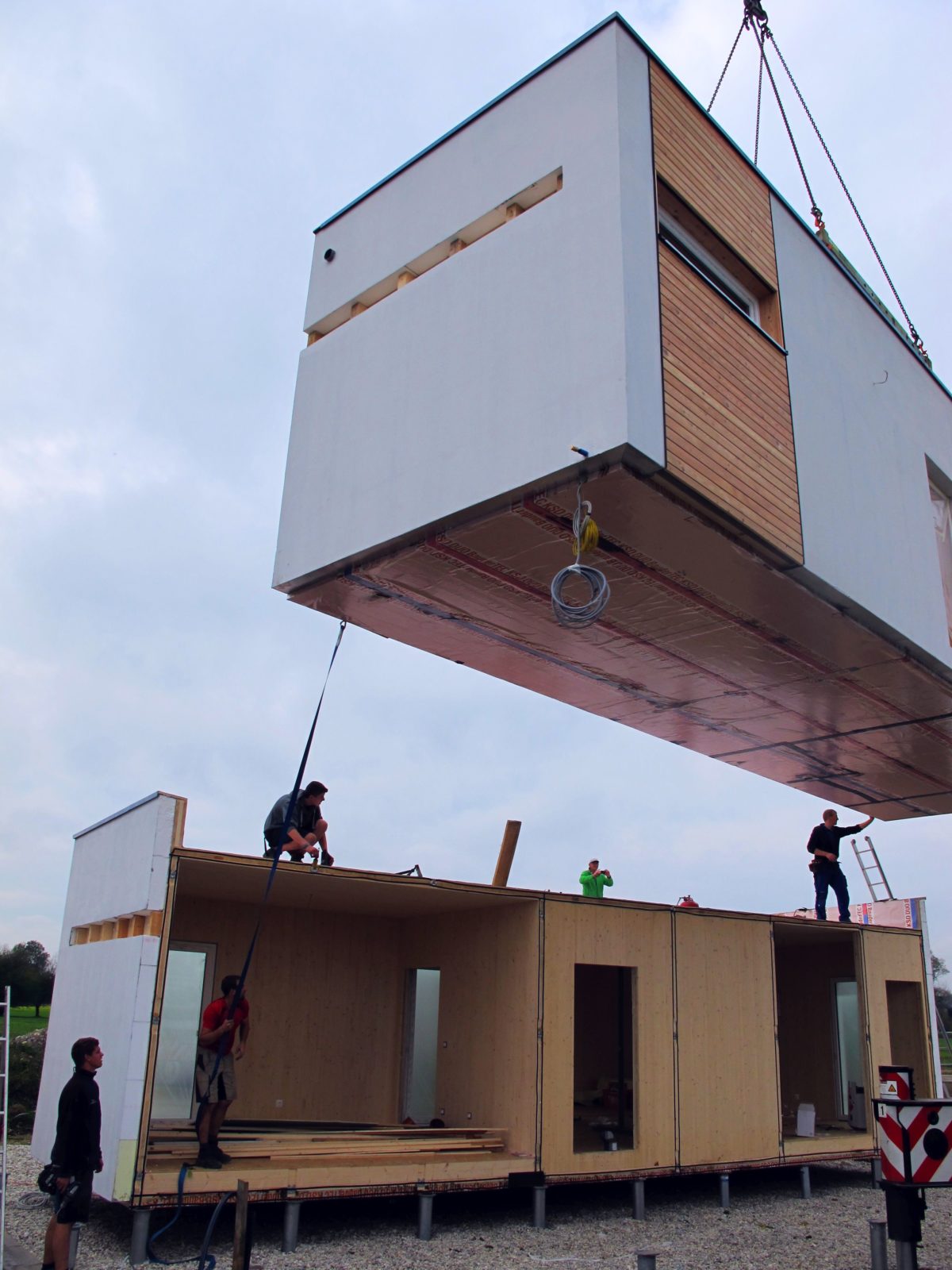

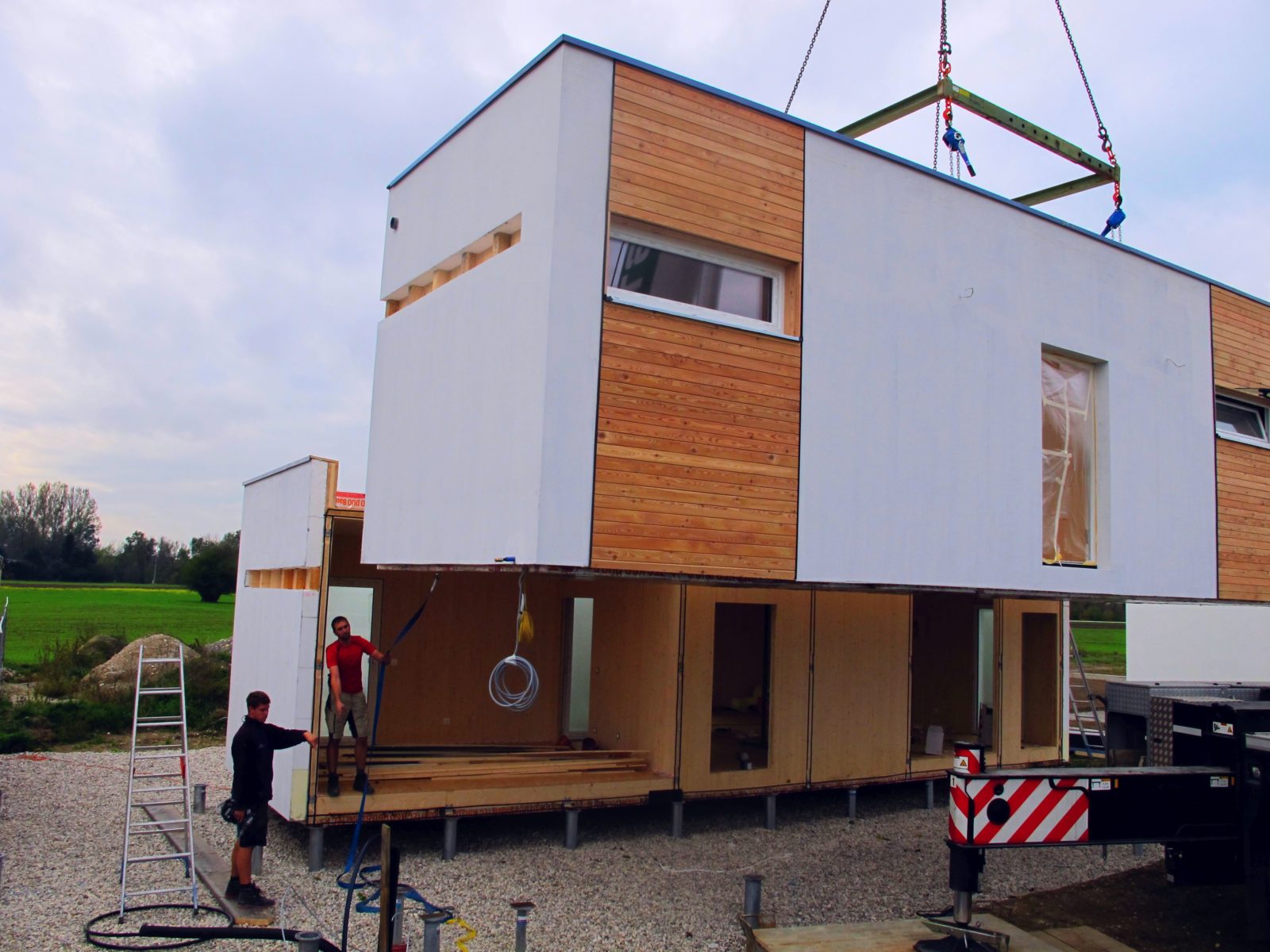

“McCube” – dom modułowy do składania

Technologia: Konstrukcja szkieletowo-ryglowa
Złącza: WALCO ® V
Inwestor: Martina Kies
Projekt: Firma McCube Homes GesmbH www.mccube.at
Wykonawca konstrukcji drewnianej: Firma Fahrenberger GmbH www.zimmerei-f.at
Rok budowy: Jesień 2014
Pomieszczenie (po przebudowie): 2 kostki sześcienne
Adres: Winklarn (Austria)
Artykuł: Magazyn Momag z listopada 2014

Budownictwo modułowe:
Z firmą McCube możliwe są szybkie zmiany w zakresie zamieszkania – ze zmianą miejsca zamieszkania włącznie. Pokoje dziecięce mogłyby być w prosty sposób zaadoptowane na potrzeby dorosłych…

Tylko spójrzcie na to! Nad nami góruje znaczna część domu Martiny Kies! 15 października jej nowy dom został postawiony w kilka godzin. Składa się on z trzech kostek sześciennych, które zostaną połączone ze sobą. Sześciany stoją na fundamentach śrubowych, które czynią je elastycznymi: W przypadku, gdyby kiedyś nie podobało się Martinie w Winklarn, może po prostu zabrać swój dom ze sobą dokądkolwiek zechce. Inną zaletą Sześcianów jest to, że mogą one być dowolnie rozbudowywane.

„Lubię być kimś, kto zaczyna coś nowego i dumna z tego, że mieszkam w Kostce. A kto wie gdzie mnie jeszcze poniesie” – mówi szczęśliwa Martina.
Źródło: Julia Büringer, momag (Magazyn Momag Mostviertel – listopad 2014)

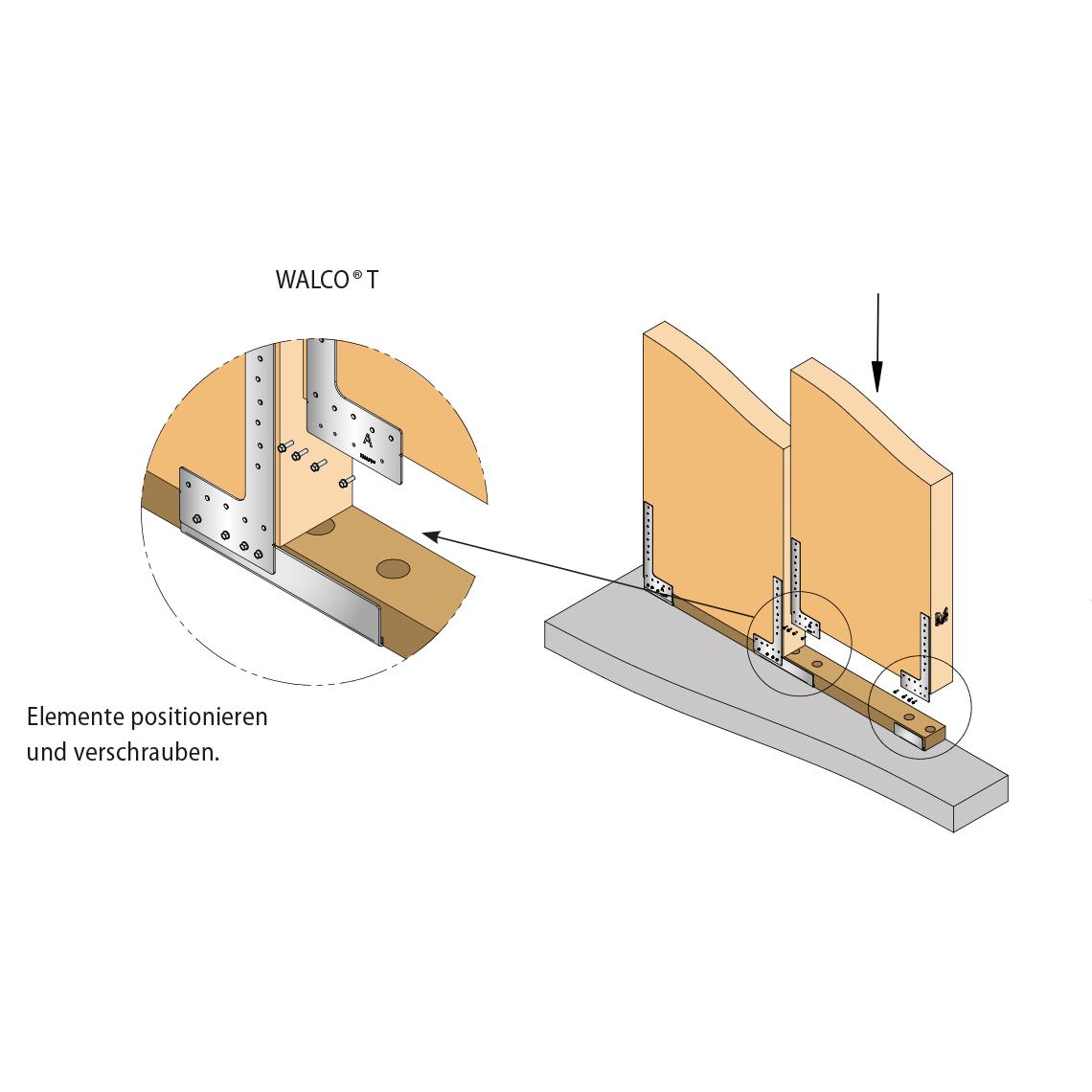

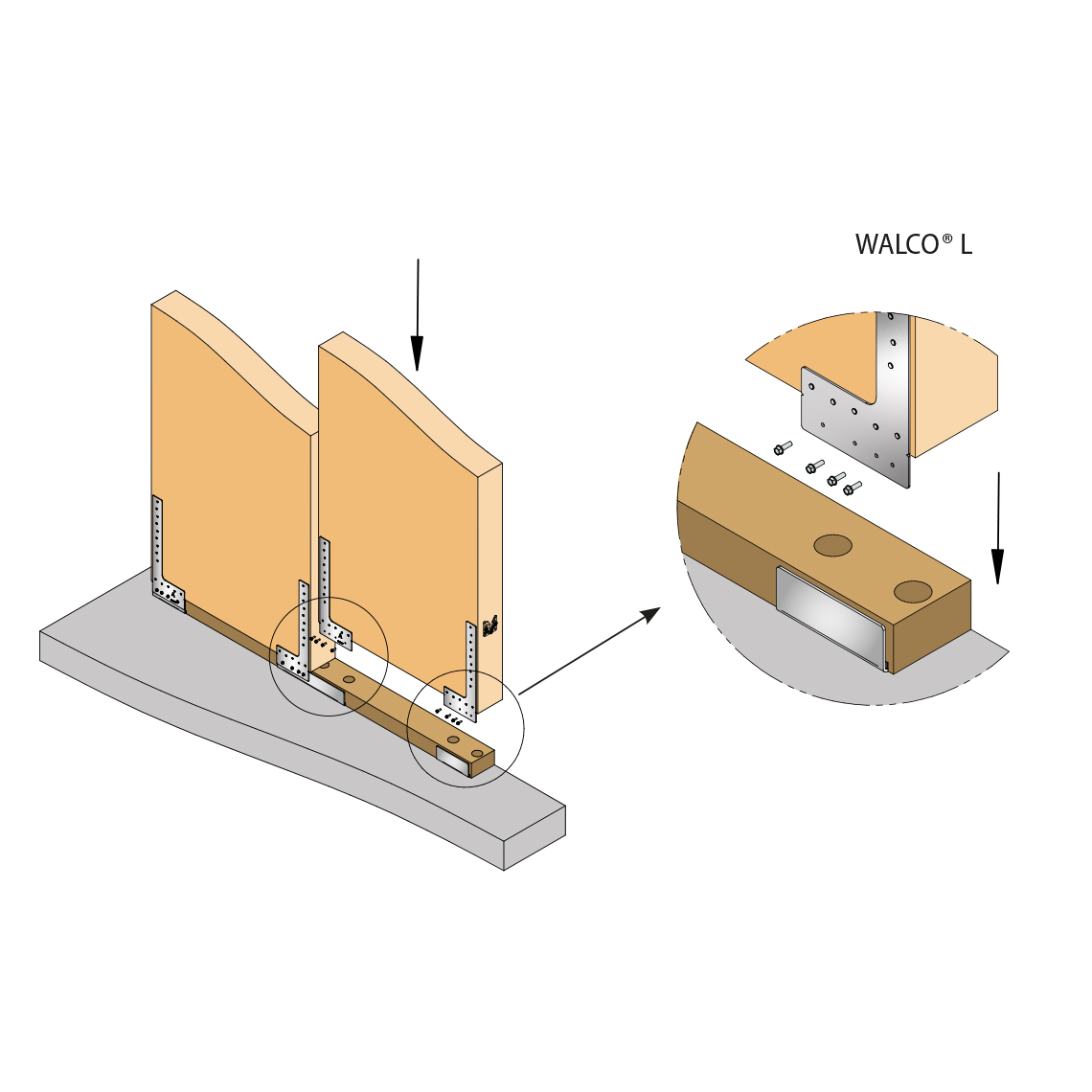

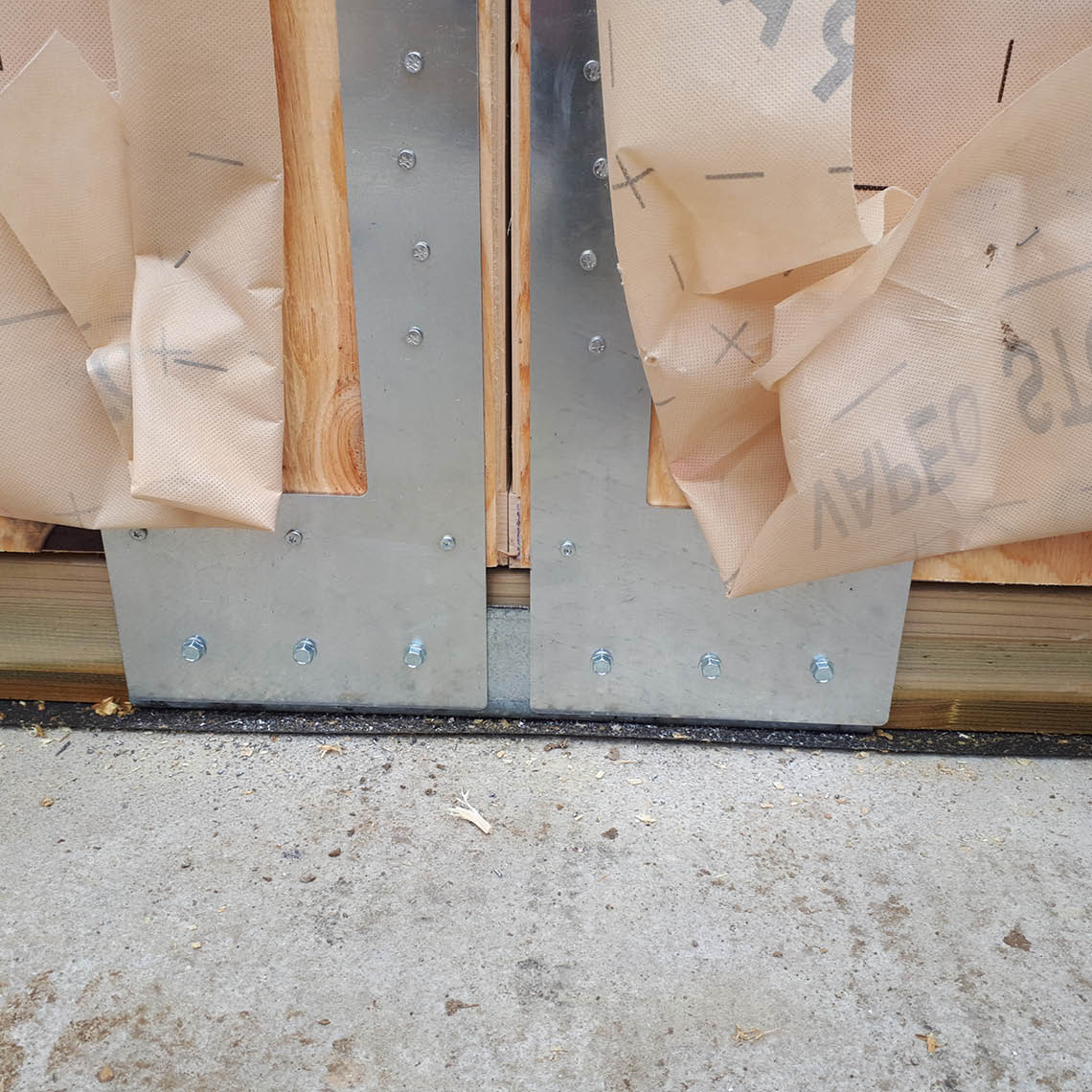

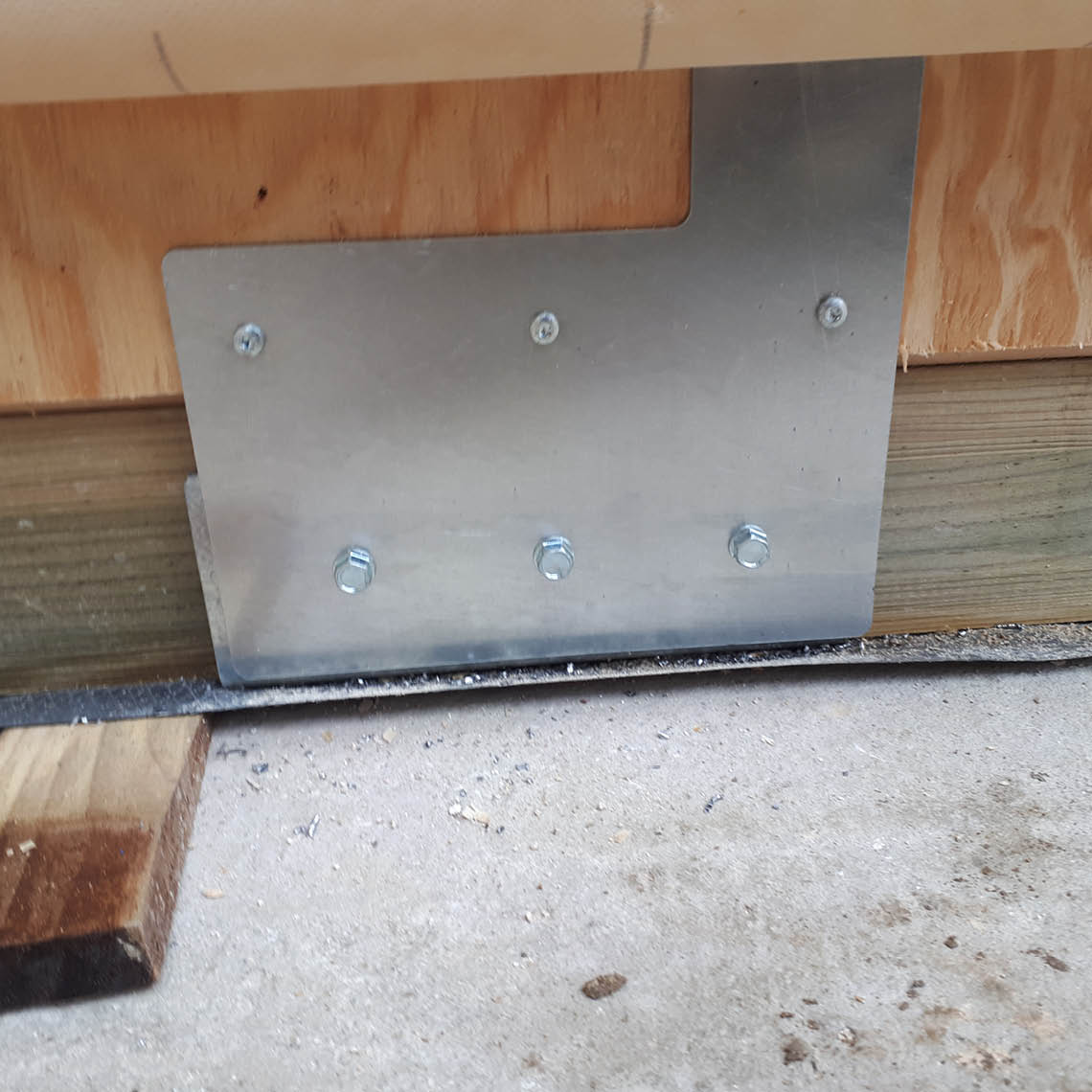

WALCO® L i T | Złącza kotwiące ściany podłożem o obciążeniu

  • pełna prefabrykacja modułów ścian w warsztacie,
  • wysoki stopień przenoszenia sił rozciągających i tnących dzięki łączeniu w osi ściany,
  • kotwa i kątownik dolny zapewniają stabilne i pewne mocowanie modułów ścian do podłoży,
  • łatwy i mniej kosztowny transport (brak wystających elementów poza gabaryt samochodu),
  • zapewniają krótszy czas montażu nawet do 20 minut na jednym elemencie (module) ściany.

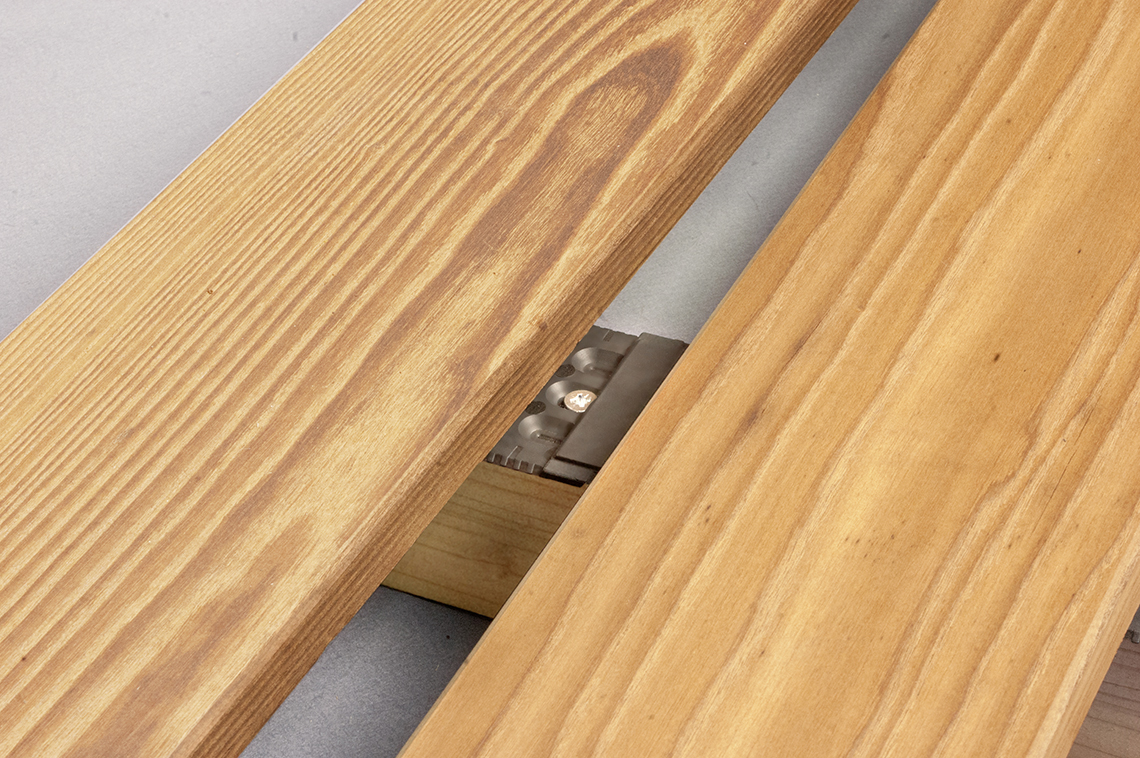

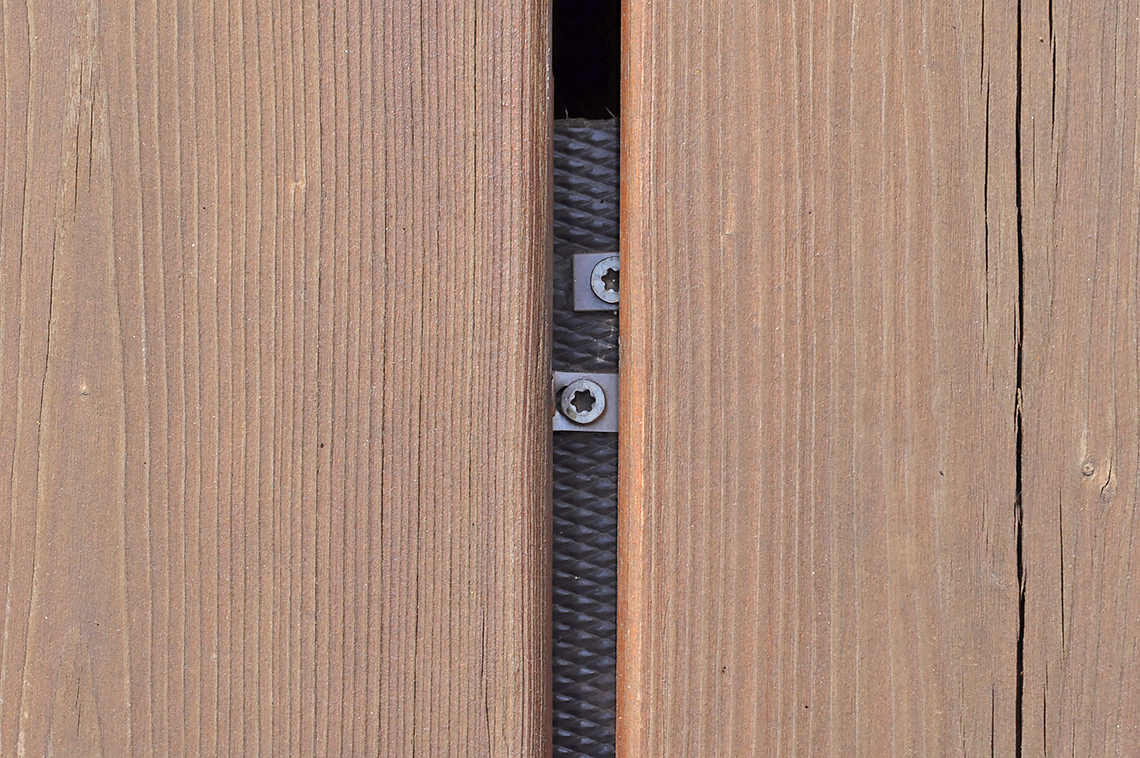

T-Joint | Złącza ze staliwa i stali szlachetnej do łączenia elementów pod kątem 15 kN

Nowe złącze śrubowe T-Joint firmy Knapp zapewnia połączenie wpuszczane, ustawiane w jednej płaszczyźnie z powierzchnią zewnętrzną łączonego elementu i przykręcane wkrętem pod kątem. W przypadku łączenie za pomocą wkrętu przykręcanego pod kątem 45°, złącze daje możliwość wykonania różnorodnych połączeń.

Stosując złącza T-Joint nie będzie żadnych wystających elementów złącza i elementów łączących, ponieważ po montażu całość – złącze i łączony element, tworzą jedną płaską powierzchnię. Element złącza wykonany jest z wysokiej jakości stali w kształcie walca co umożliwia jego swobodne ustawienie, bez luzów i widocznych spoin. T-Joint jest uniwersalnym złączem i znajduje zastosowanie w przypadku łączenia elementów ze stali i drewna na styk np. w konstrukcji elementów ścian ustawianych pod dowolnym kątem i kątem prostym. Oczywiście, w razie konieczności i/lub potrzeby, połączenie może być rozłączone a samo złącze równie szybko i łatwo zdemontowane.

  • jedna płaszczyzna powierzchni – żadnych wystających elementów złączy i łączników,
  • bez spoin i luzów – żadnych widocznych spoin i luzów a przy tym dające się w każdej chwili łatwo ustawić,
  • rozłączalne i demontowalne – połączenie można rozłączyć a złącze zdemontować i użyć ponownie,
  • szybkie i wygodne w użyciu – zapewniają wysoki stopień prefabrykacji na miejscu w zakładzie,
  • uniwersalne – do stosowania w połączeniach na styk elementów z drewna i stali,
  • wszechstronne – do łączenia elementów, w tym konstrukcji ścian pod różnymi kątami i kątem prostym,
  • proste w montażu – łatwe i proste pozycjonowanie i ustawianie w nawierconym otworze.

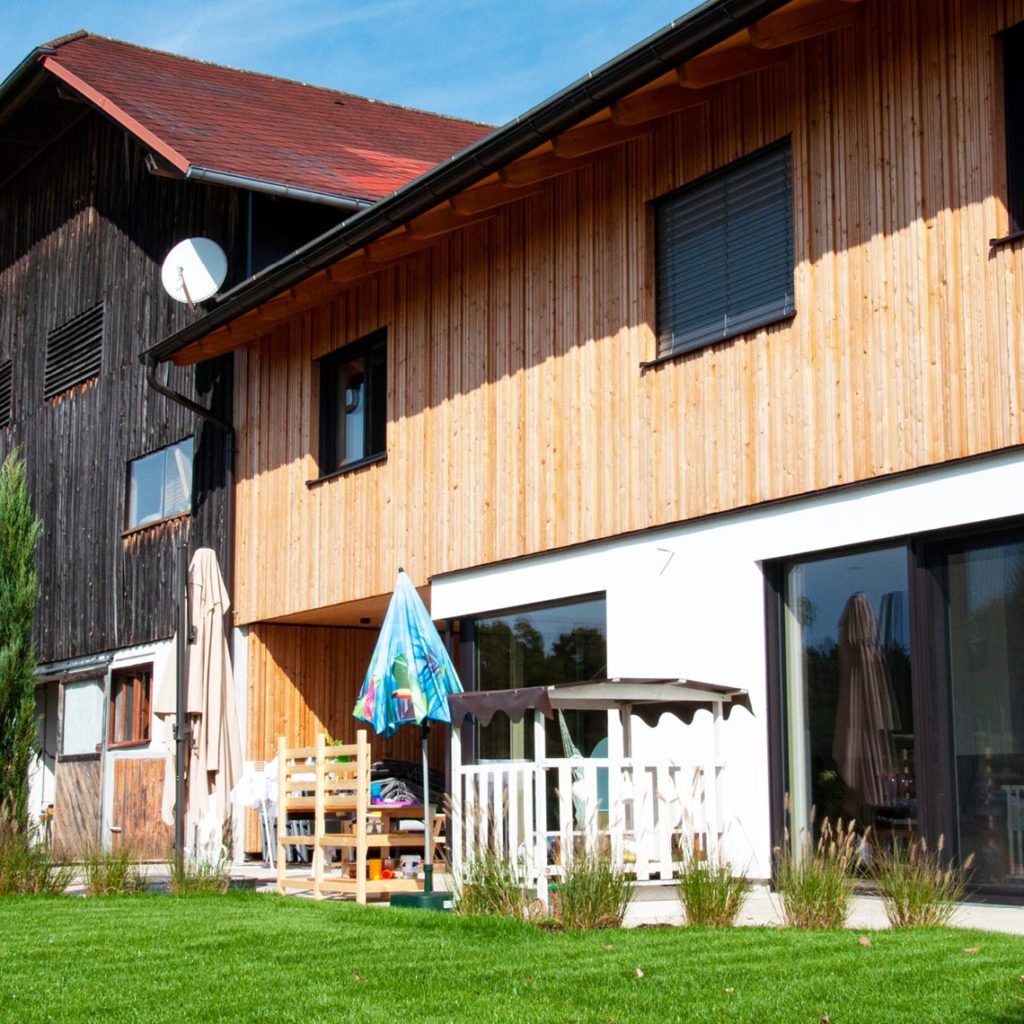

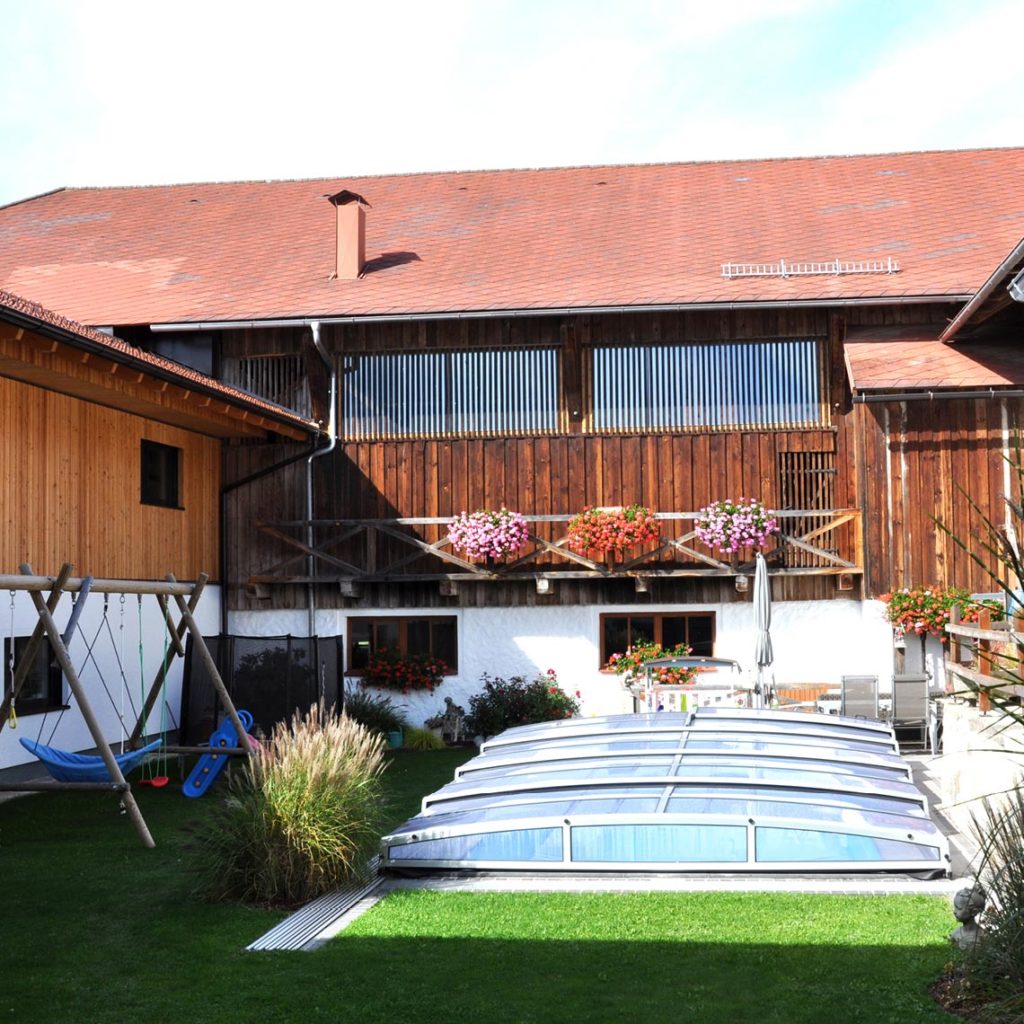

Dom mieszkalny jednorodzinny „Domi-Mone“

Obiekt: Dom mieszkalny jednorodzinny „Domi-Mone“

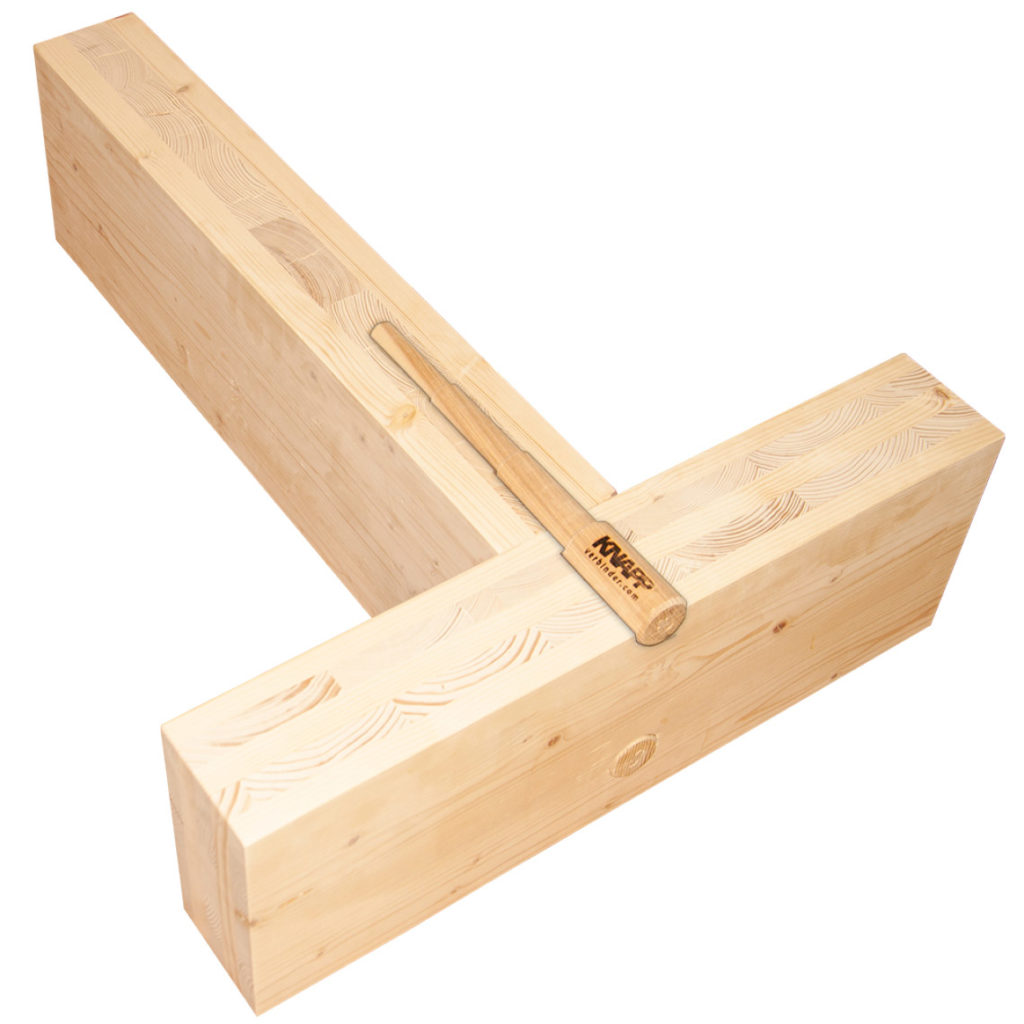

Złącza: T-JOINT i MATEO – kaskadowy gwóźdź drewniany z buku
Inwestor i wykonawca konstrukcji drewnianej: Firma Lengauer GmbH, www.lengauer-holz.at
Rok budowy: 2019
Materiał: Drewno klejone krzyżowo (KLH), w miejscach widocznych szlifowane, w narożnikach częściowo łączone pod kątem 45° na styk

Podsumowanie: “Byliśmy zachwyceni”, komentuje Pan Lengauer, “szczególnie z powodu możliwości dopracowania. To jest fantastyczna sprawa.” Tak więc obyło się bez jakiejkolwiek niemiłej niespodzianki, niedostrzeżonych łbów wkrętów, które podczas frezowania mogłyby uszkodzić narzędzie lub urządzenie, bez wystających metalowych elementów czy nieczystych (zabrudzonych) miejsc. “Dzięki temu oszczędziliśmy sporo czasu, kosztów, nerwów i zdrowia.”

Źródło zdjęć: Zdjęcia z budowy i montażu – firma Lengauer GmbH z Neumarkt (Austria)
Źródło zdjęć: Zdjęcia poglądowe – firma Knapp GmbH (Austria)

Szybciej się nie da wybudować ekologicznego domu niż z zastosowaniem kaskadowych gwoździ drewnianych MATEO i złączy T-JOINT.

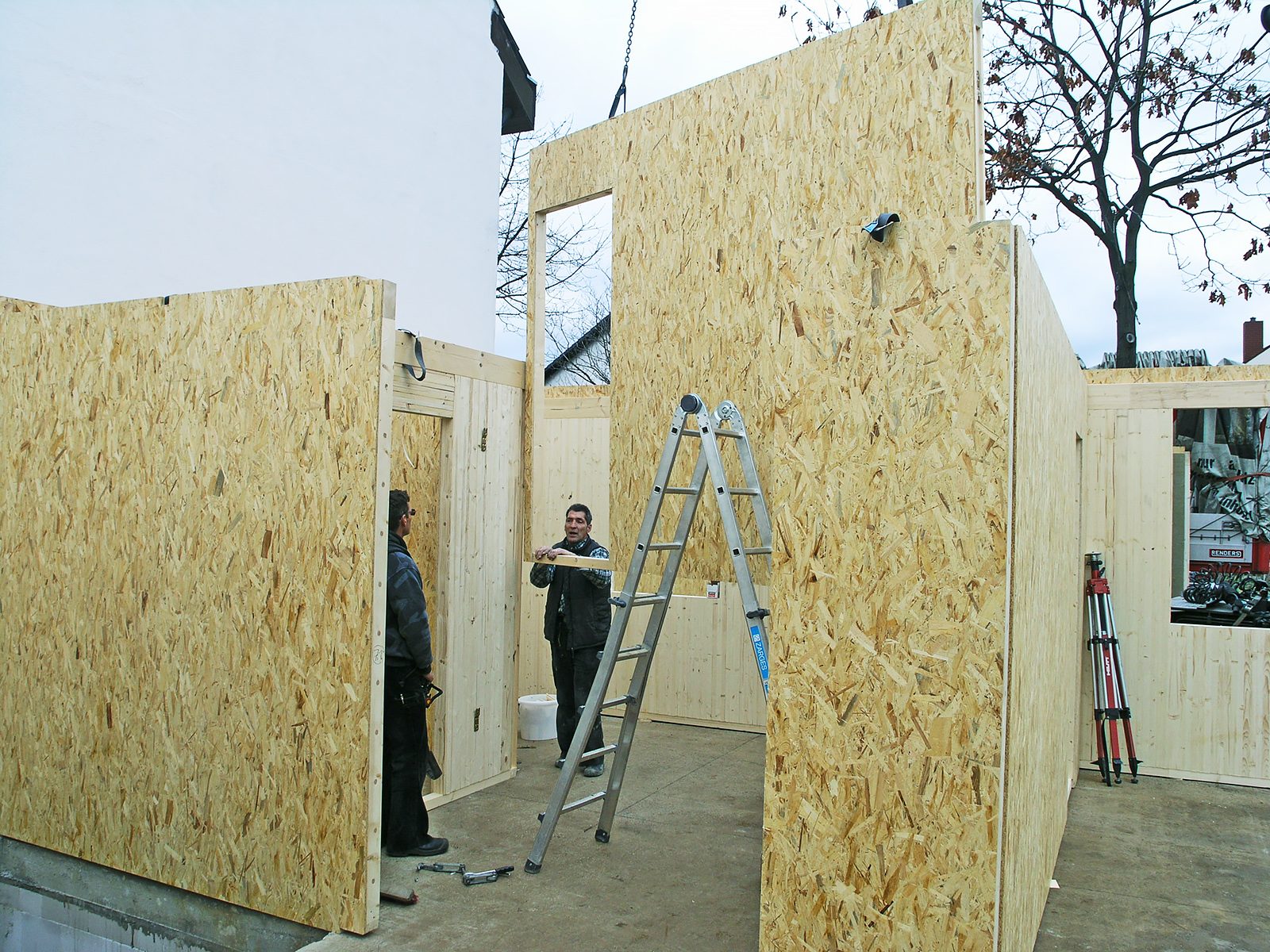

„Tak, damy radę”: Jeśli chodzi o optymalizację własnych metod produkcji, Dominik Lengauer służy chętnie pomocą. W trakcie realizacji swojego najmłodszego projektu, budowy domu jednorodzinnego z drewna litego klejonego krzyżowo zastosował on po raz pierwszy drewniane gwoździe kaskadowe MATEO i złącza T-JOINT, aby szybko i porządnie połączyć ze sobą elementy ścian wewnętrznych i zewnętrznych.

Pan Lengauer jest właścicielem i prezesem firmy Lengauer GmbH z siedzibą w Neumarkt w Austrii działającej w branży drzewnej: zespół składający się z dziesięciu specjalistów podejmuje się zleceń różnej skali trudności – od zadaszeń wejściowych, przez domy jednorodzinne po hale produkcyjne oraz od budownictwa szkieletowego po budownictwo z płyt z drewna. Budowa nowego jednorodzinnego domu mieszkalnego płyt drewnianych klejonych krzyżowo oferowała sposobność wykorzystania w praktyce dwóch nowych sposobów łączenia drewna: MATEO i T-JOINT.

Pan Lengauer stosował je ostatecznie do łączenia ścian wewnętrznych z zewnętrznymi i ewentualnie ścian zewnętrznych z zewnętrznymi.W tym celu zastosował 70 sztuk złączy T-JOINT 35/30°. Dotychczas do tego typu połączeń stosował często wstępnie wkręty częściowo gwintowane a następnie, na budowie, zastępował je wkrętami z gwintem pełnym. Zalety złączy T-JOINT: „To połączenie jest się zawsze takie, jak zostało obliczone pod względem statycznym względnie zaprojektowane konstrukcyjnie. Podczas przykręcania wkrętów z gwintem pełnym może zdarzyć się, że kąt wkręcania wkręta nie jest dokładny lub miejsce wkręcania wkręta nie jest dokładnie zachowane” – rzemieślnik wie coś na ten temat. „Ponad to – zgodnie z obliczeniami statycznymi dotyczącymi złącza firmy KNAPP® – dzięki złączu T-JOINT można zaoszczędzić jednego do dwóch wkrętów z gwintem pełnym – a co za tym idzie, znacząco podnieść wydajność pracy.“

Plan rozmieszczenia wkrętów dla połączeń śrubowych pod kątem został dostarczany wraz ze złączami i podane rozmiary oraz miejsca mocowania złączy. Przy pomocy szablonu wykonano po cztery frezowania na łączenie w narożniku lub ścianę. Zostało to wykonane na miejscu, ale mogło być również przygotowane w zakładzie lub nawet na platformie ciężarówki.
„Wykonanie montażu zleciliśmy praktykantowi a mimo z w perspektywie czasu jesteśmy przewni na 100%, że połączenia zostały wykonane zgodnie z obliczeniami statycznymi i zaleceniami producenta złączy”, zachwyca się profesjonalista od konstrukcji drewnianych, który był na miejscu ze stoperem: „Na wykonanie frezowania i montaż jednego złącza potrzeba było 2,5 minuty.” Wprawdzie mocowanie na wkręty z pełnym gwintem mogło ewentualnie wymagać mniej czasu – przyznaje wykonawca, „jednak złącza T-JOINT zapewniają znacznie lepsze wartości wytrzymałości na rozciąganie jako system a same połączenie jest absolutnie równe z powierzchnią elementu. Tak więc w przyszłości mogę obłożyć surowe ściany dowolnym materiałem okładzinowym, bez obawy, że coś będzie wystawało, przeszkadzało i utrudniało dalsze prace wykończeniowe.”

Gwóźdź MATEO – szybko mocowany, szybko obrabiany

Aby połączyć ze sobą ściany wewnętrzne o grubości 120 mm wykonane z płyt klejonych krzyżowo na styk i zastosować przy tym zarówno złącza typu T jak również złącza kątowe, wykorzystali cieśle w tym celu kaskadowe gwoździe drewniane MATEO o średnicy 40 mm. Pasujące do częściowo pokrytych okładziną, jednak w znacznej części wykończonych już ścian w kolorze drewna świerkowego, zdecydowano się na wybór gwoździ z buku.

Prace przygotowawcze odbywały się na placu budowy. Wpierw wywiercono otwory za pomocą dostarczonego już wiertła stopniowego, a następnie każdy gwóźdź został wbity za pomocą kilku uderzeń młotka o masie od pięciu do dziesięciu kilogramów. Na każde połączenie potrzebowano tylko około trzech minut od przyłożenia wiertła do zakończenia pracy. Aby jeszcze bardziej zoptymalizować stabilność połączenia, przed wbiciem gwoździ, do otworów wprowadzono trochę kleju. Miejsca, w których połączenie ścian pozostawało widoczne, prace ciesielskie łączenia ścian prowadzone były w taki sposób, że gwoździe wystawały około 5 mm i na koniec były zeszlifowane na równo z powierzchnią ściany. W miejscach gdzie ściany były wykańczane okładzinami, gwoździe od razu były wbijane na równo z powierzchnią ściany.

Wniosek końcowy:
„Byliśmy bardzo zachwyceni” – mówi Pan Lengauer, „szczególnie z powodu możliwości prowadzenia prac wykończeniowych. Fantastyczna sprawa.” Nie mieliśmy żadnej przykrej niespodzianki, żadnych nieprzewidzianych wystających łbów wkrętów, które podczas frezowania mogłyby uszkodzić narzędzie, żadnych nieprzyjemnych niespodzianek w postaci wystających metalowych elementów czy żadnych niepożądanych miejsc. „W konsekwencji zaoszczędziliśmy sporo czasu, nerwów i kosztów.”

Podczas montażu pracownicy postępowali zgodnie z dostarczonym planem montażu i działania. Stosowanie do wysokości pomieszczenia 2,73 m oraz zgodnie z wykonanymi do nich obliczeniami statycznymi przez inżynierów firmy KNAPP, zastosowano po trzy połączenia gwoździami MATEO a tym samym o cztery mniej niż w przypadku połączenia wykonanego za pomocą pełno gwintowanych i częściowo gwintowanych wkrętów. Również wartości wytrzymałości na ścianie przy zastosowaniu drewnianych gwoździ MATEO są znacznie lepsze aniżeli w przypadku typowych połączeń na wkręty. „Wprawdzie łączenie na wkręty byłoby szybsze”, konstatuje Pan Lengauer, ale w przypadku ścian widocznych wykonanie takich standardowych połączeń na wkręty byłoby identyczne: frezowanie wstępne, przykręcanie, mocowanie zaślepek i szlifowanie. „Ponieważ jednak w tym przypadku potrzebowaliśmy prawie dwa razy więcej punktów połączeń, koszty i początkowo nieco wyższe nakłady pracy zrelatywizowały się ponownie na korzyść połączeń wykonanych za pomocą drewnianych gwoździ MATEO.”

Również pod względem optycznym i wizualnym przyjęte rozwiązanie było przekonujące. „Pozwoliliśmy odwiedzającym nas gościom ocenić i wyrazić swoją opinię na temat widocznych ścian drewnianych”, mówi. Niektórzy nawet w ogóle nie zauważyli połączeń, inni sądzili, że to sęki.” A kiedy te ściany zostały później pomalowane lazurem na biało, drewniane gwoździe MATEO wtopiły się w nie tak, że były prawie niewidoczne. „Do tego nie wybraliśmy nawet gwoździ jakości jesionu. Te byłyby jeszcze mniej widoczne”, śmieje się Pan Lengauer.

Jest przekonany: „W przyszłości będziemy nadal pracować z zastosowaniem złączy T-JOINT i drewnianych gwoździ MATEO, choćby dlatego, że wielu klientów czekało na to, aby ponownie i w większym wymiarze stosować w budownictwie drewnianych połączenie bez wkrętów metalowych z widocznymi łbami. Popyt rośnie. A kliencie są otwarci i gotowi na stosowanie naturalnych systemów połączeń.”

Autorka: Christine Ryll

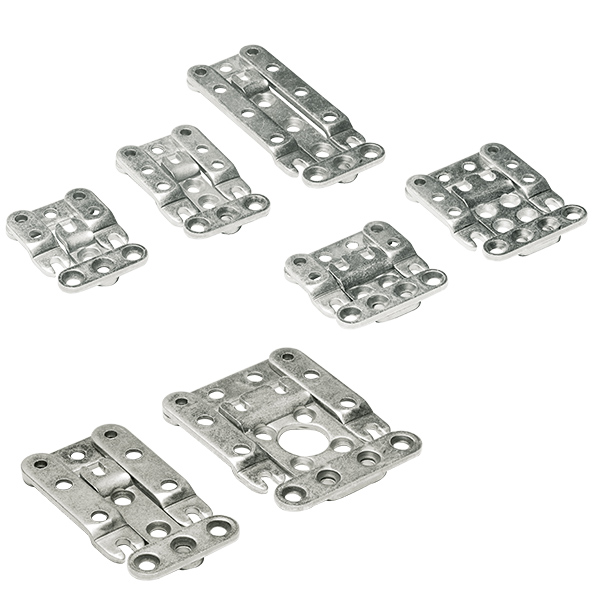

Systemy ACRO i BASIS | Złącza do łączenia wporników i rygli oraz montażu kolumn i podór

QUATRO 65 | Złącze do deskowych podłóg tarasowych i paneli

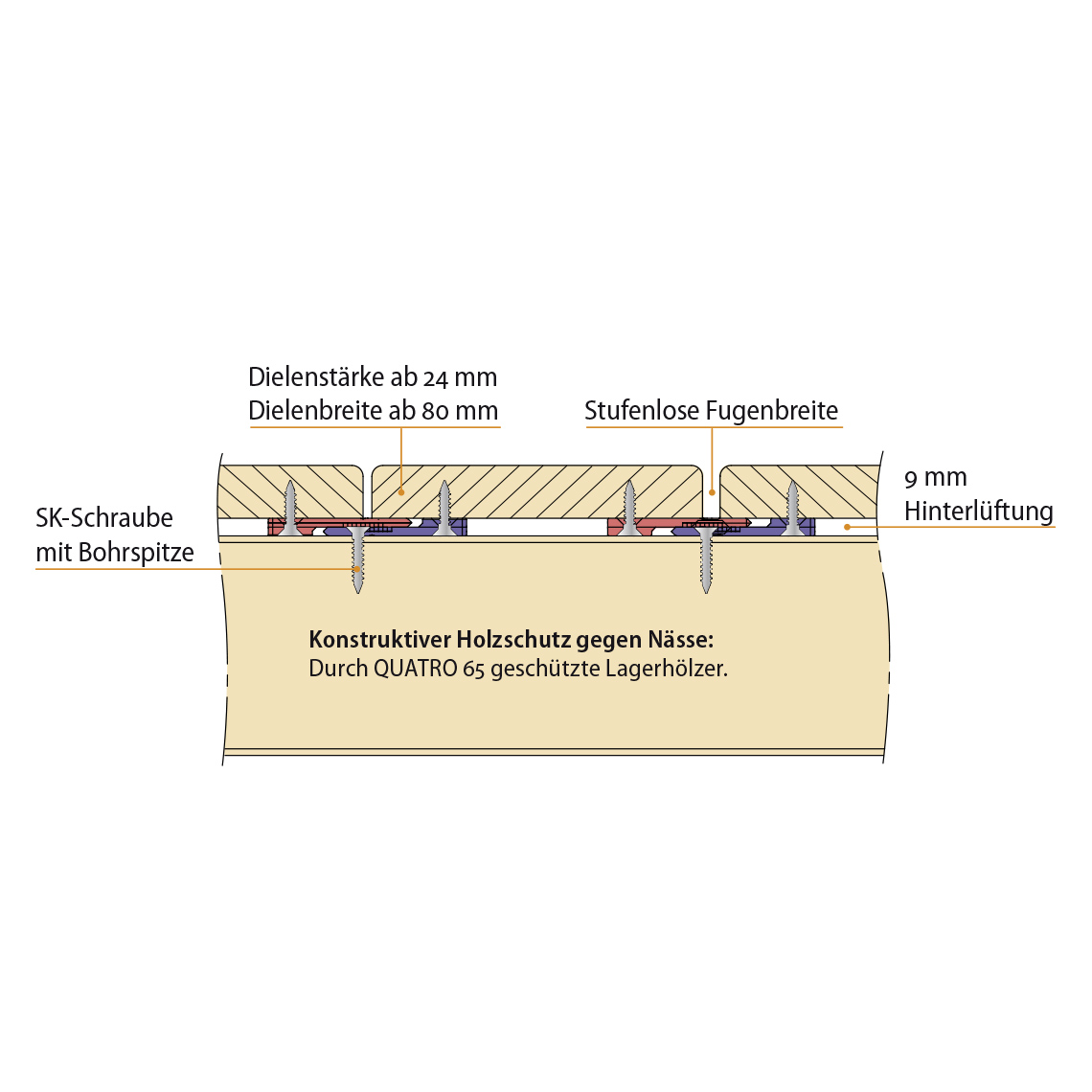

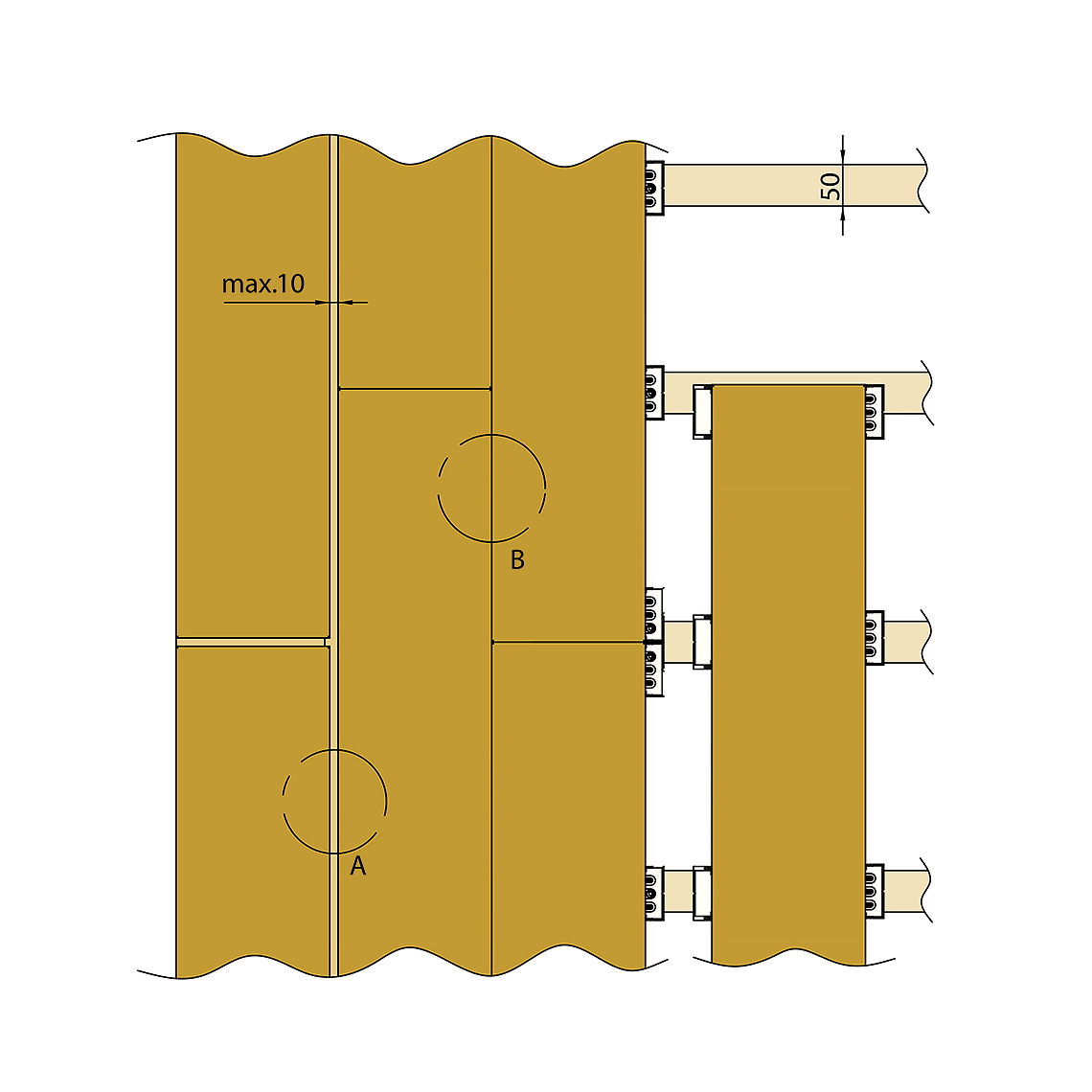

QUATRO 65 to złącze do podłóg tarasowych wykonanych z desek i/lub paneli ściennych. Złącza desek od pierwszej do ostatniej mocowane są szybko i prosto i tak, że złącza ani żadne elementy łączne nie są widoczne. Dlatego złącza ten zapewniają perfekcyjną estetykę i wysokie bezpieczeństwo wykonania podłogi. Ze względu na prostotę i łatwość wykonania, złącza QATRO 65 nadają się do stosowania zarówno przez profesjonalistów, jak również przez domowych majsterkowiczów. Złącza mogą być wstępnie przykręcone do elementów (prefabrykacja) tak, że deski bądź panele są już gotowe do montażu na budowie tylko przez wsuwanie (łączenie) co daje znaczą oszczędność czasu. Jedną z większych zalet złączy QUATRO 65 jest to, że umożliwiają one naturalną pracę drewna. Wody opadowe mają swobodne odejście i są odprowadzane z nawierzchni podłogi przez co materiał nie ulega degradacji i tym samym wydłużona jest trwałość okładziny i konstrukcja. Samo mocowanie złączy QUATRO 65 odbywa się od dołu, w przypadku desek podłogowych lub od tyłu, w przypadku paneli ściennych. Następnie elementy przykręcane są do drewnianych legarów nośnych. Dla szczególnie twardych rodzajów drewna należy nawiercić wpierw otwory pod wkręty. Szablon do montażu umożliwia ustawienie równej i dokładnej szerokości spoiny. Odpowiednią odległość można również ustawić za pomocą miary kreskowej.

  • niewidoczne od pierwszej do ostatniej deski,
  • skuteczna ochrona drewna konstrukcji nośnej przed wilgocią,
  • optymalna wentylacja przestrzeni podpodłogowej dzięki dystansom między deskami a legarami,
  • nadają się do stosowania w konstrukcjach fasadowych i szalunkowych gdzie wymagana jest wentylacja przestrzeni zasłoniętej,
  • łatwy i szybki montaż z wykorzystaniem szablonu,
  • połączenia umożliwiają pęcznienie i kurczenie się desek (naturalna praca drewna),
  • złącza są odporna na promieniowanie UV i warunki atmosferyczne ponieważ wykonane są z tworzywa sztucznego wzmocnionego włóknem szklanym,
  • swoimi właściwościami przekraczają wymagania Austriackiego Instytutu Badań Drewna,

Uwagi i wskazówki:

  • Nawet najlepszy system połączeń nie jest w stanie zrekompensować słabej jakości drewna, należy zwracać uwagę na drewno suche i szczególnie unikać stosowania desek rdzeniowych i desek poskręcanych wzdłuż włókien.
  • Zaleca się stosowanie desek o maksymalnej długości 3 m.
  • Stosować nawiercanie wstępne pod wkręty, szczególnie dla twardych rodzajów drewna jak buk czy dąb.
  • Należy przestrzegać zaleceń jakościowych dostawcy drewna dotyczących układania desek.

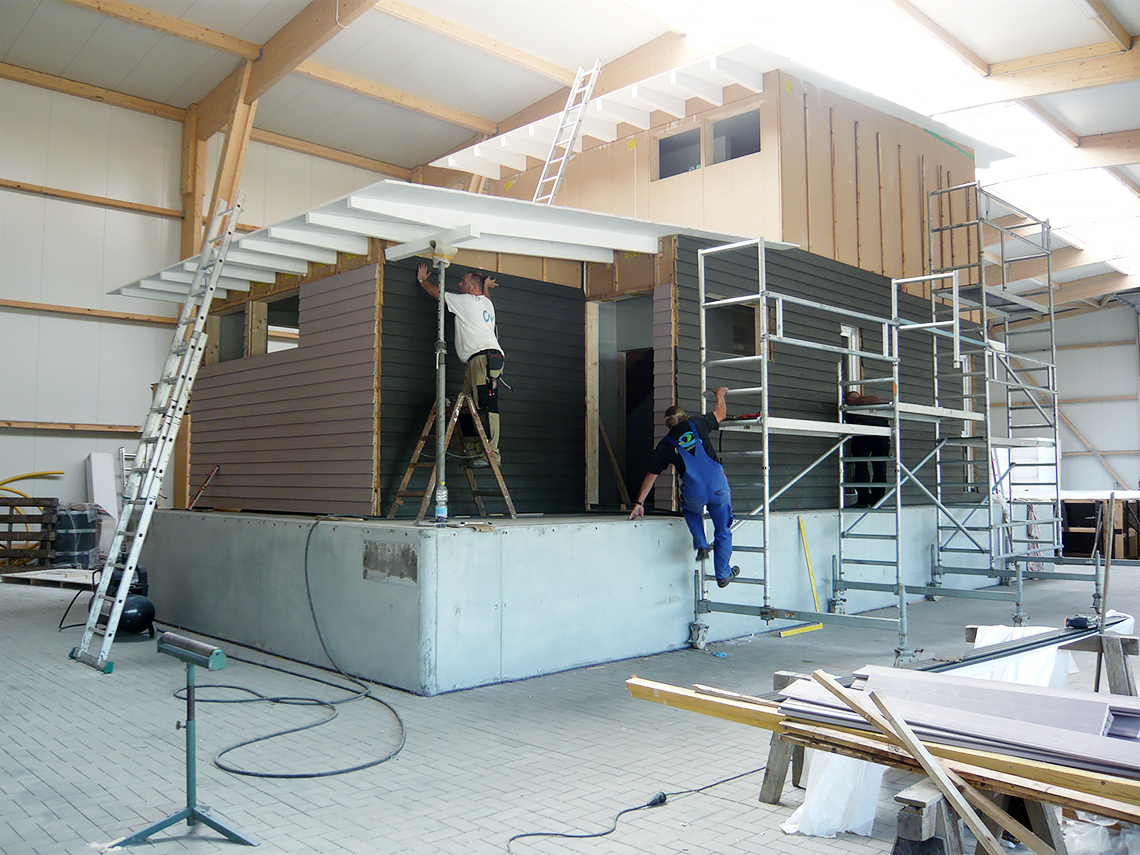

Budowa domu - Międzynarodowe Zawody „Solar Decathlon Europe 2010“

Obiekt: Budowa gotowego domu – Międzynarodowe Zawody „Solar Decathlon Europe 2010“ – 2 miejsce w ocenie ogólnej (ESP)
Złącza: WALCO® V, RICON® i QUATRO 65
Inwestor / Wykonawca / Architekt: TEAM IKAROS BAVARIA | FH Rosenheim, www.solar-decathlon.fh-rosenheim.de
Szczegóły: Emocje trwały do samego końca: do wieczora ostatniego dnia współzawodnictwa pierwszych Międzynarodowych Zawodów Szkół Wyższych „Solar Decathlon Europe 2010“, 17 uczestniczących zespołów spotkało się wspólnie na ceremonii wręczenia nagród. Richard King, pomysłodawca i organizator zawodów „Solar Decathlon“ w Stanach Zjednoczonych, powitał dziesięcioboistów. Następnie wyłoniono zwycięzców: Rosenheim zajęło drugie miejsce za wybitne osiągnięcia studenckiego zespołu „Team IKAROS Bavaria“ z Wyższej Szkoły Nauk Stosowanych przy Wyższej Szkole Zawodowej w Rosenheim.
Broszura: Solar Decathlon Europe 2010

Z-DECK | Złącza tarasowe ze stali szlachetnej

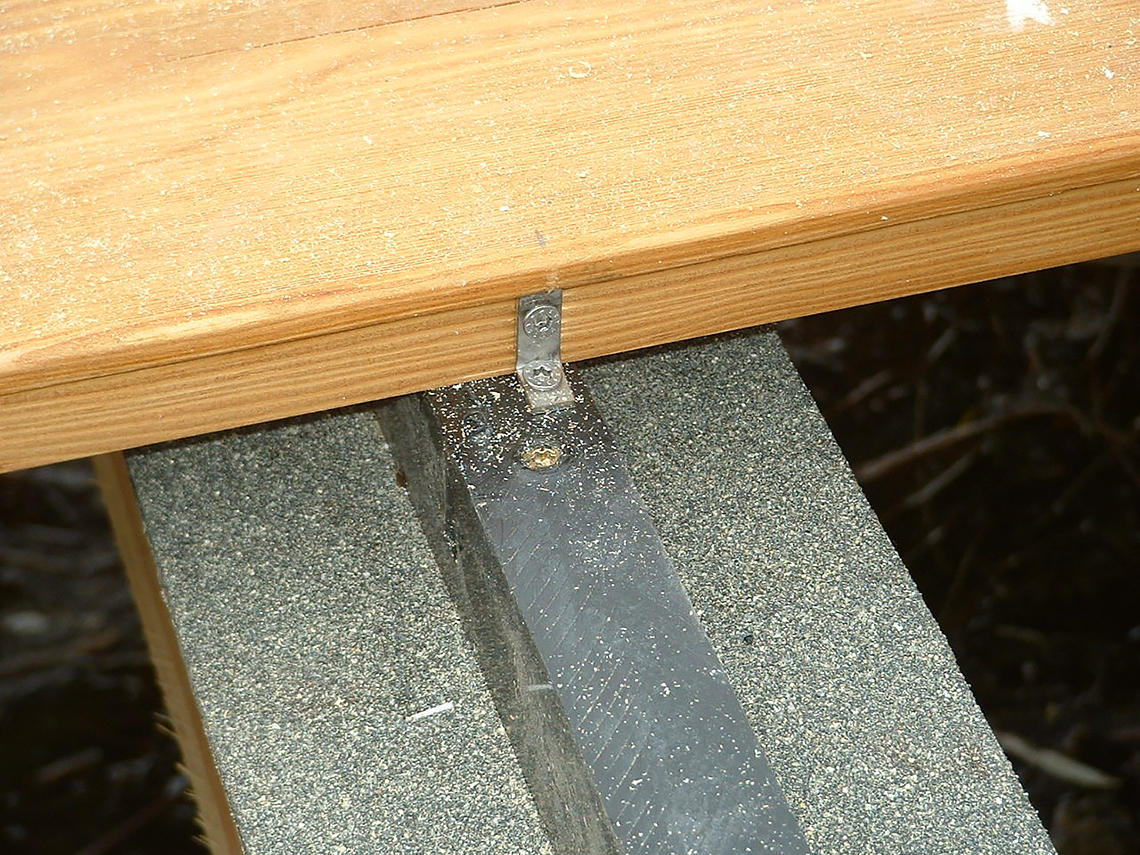

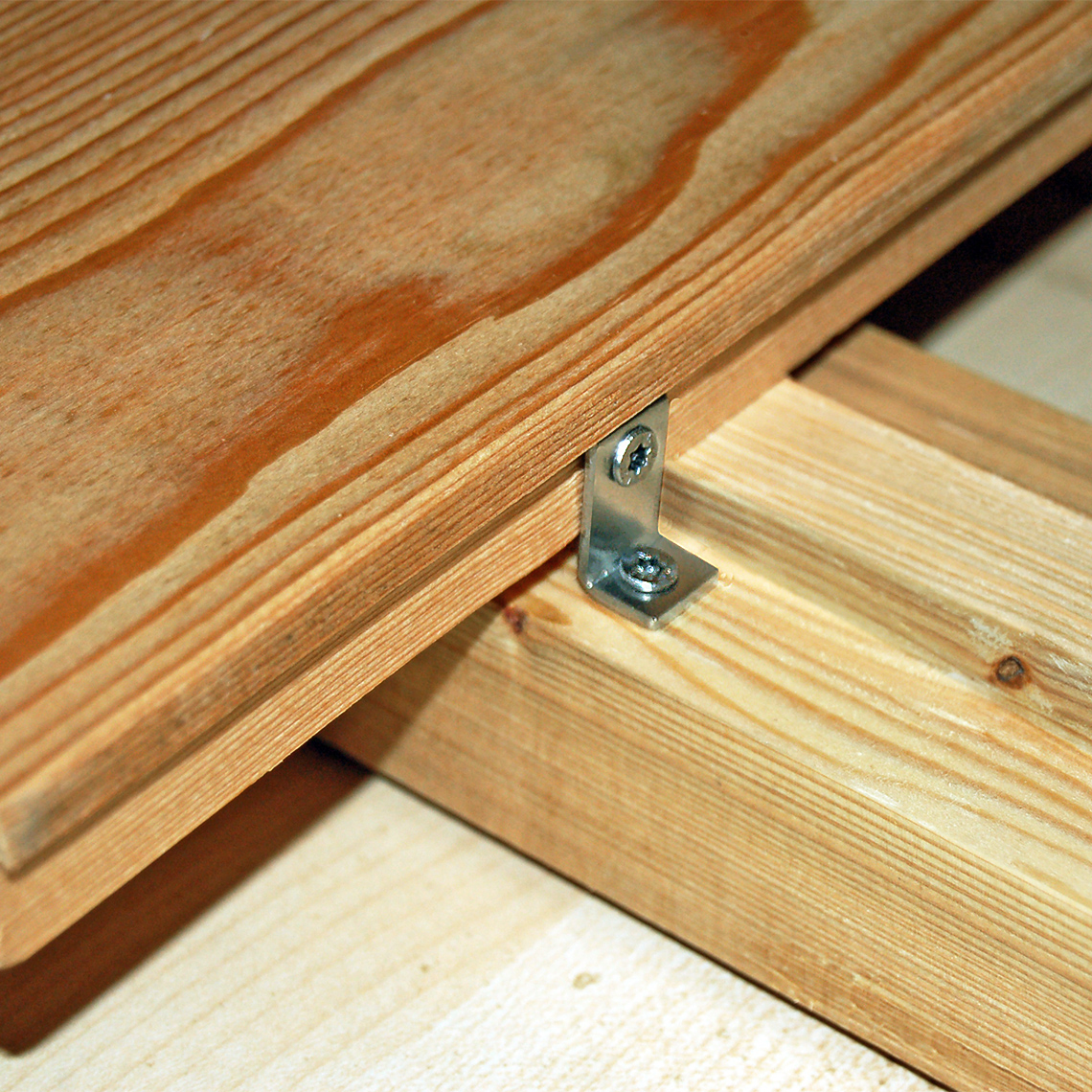

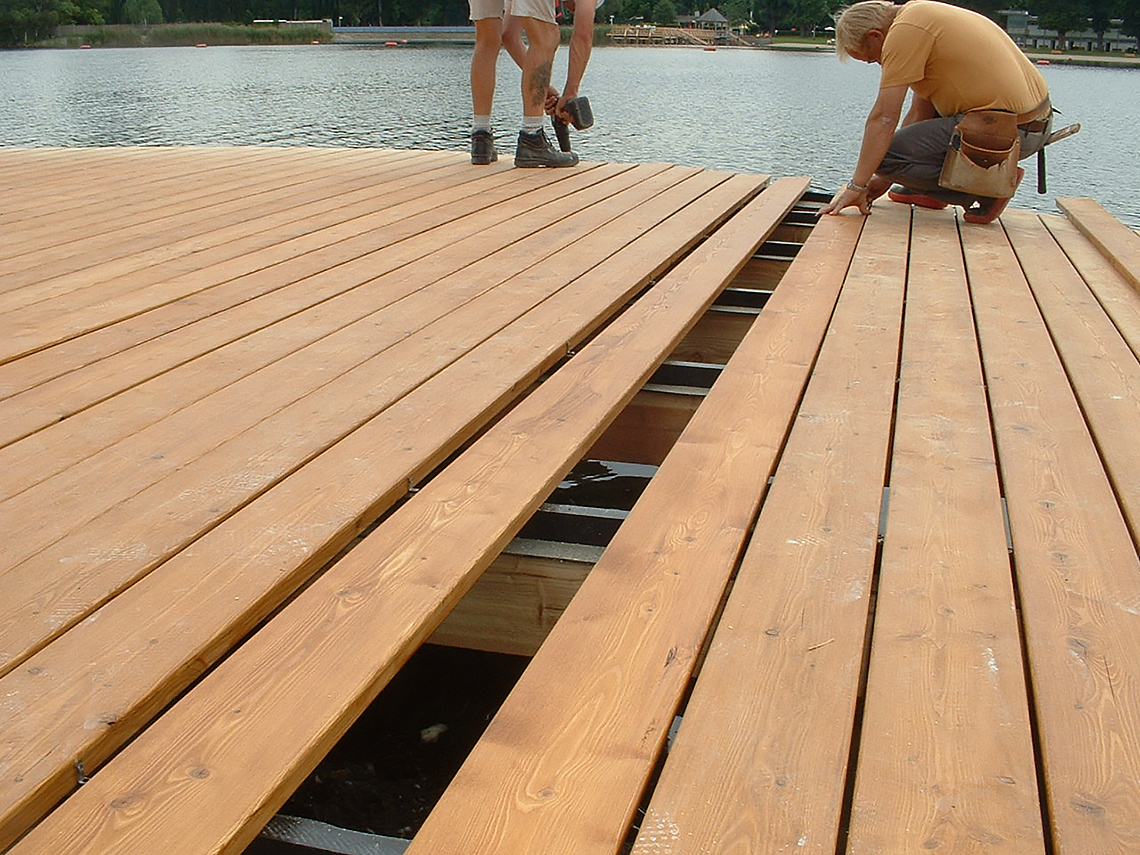

Jednoczęściowe złącze Z-DECK wykonane jest ze stali szlachetnej i mocowane jest za pomocą tylko dwóch wkrętów z łbem stożkowym SK, które są również wykonane są ze stali szlachetnej. Zmyślny kształt złącza umożliwia optymalną „pracę” desek i jednocześnie zapobiega wyrywaniu wkrętów podczas ich pęcznienia i kurczenia się, szczególnie w przypadku stosowania desek z drewna liściastego. Wieloletnie obserwacje praktycznego stosowania złączy także w warunkach wysokich obciążeń klimatycznych np. w konstrukcjach pomostów dla łodzi, potwierdzają doskonałe ich działanie. Dzięki zaczepowi w formie pazura od węższej strony, deski podłogowe mocowane są skuteczniej do dolnej konstrukcji nośnej niż widoczne wkręty przykręcane od góry przez deski. Dzięki stosowaniu złączy Z-DECK każdą pojedynczą deskę można później szybko i łatwo zdemontować. Złącze montowane jest jako ukryte pod przylgą (felcem) deski. Jednocześnie zapewnia ono optymalną ochronę drewna. Złącza umożliwiają też bezproblemowe pęcznienie i kurczenie się drewna (naturalna praca drewna) w zakresie zmiany wielkości od 4 od 6 mm.

  • niewidoczne – od pierwszej do ostatniej deski,
  • wytrzymałe – nadają się do łączenia desek mostów plażowych i pomostów,
  • demontowalne – deski można wymieniać pojedynczo, szybko i łatwo,
  • czyste – zapewniają optymalną ochronę drewna dzięki samoczyszczącym spoinom,
  • stabilne – dzięki systemowi mocowania na wkręty przykręcane od góry,
  • bezpieczne – zapewniają zwiększone bezpieczeństwo na skręcanie przez co minimalizują skręcanie się elementów drewnianych,
  • wysokiej jakości – złącza i wkręty wykonane są ze stali szlachetnej,
  • sprawdzone – właściwościami przekraczają wymagania Austriackiego Instytutu Badań Drewna.

Uwagi i wskazówki:

  • Nawet najlepszy system połączeń nie jest w stanie zrekompensować słabej jakości drewna, należy zwracać uwagę na drewno suche i szczególnie unikać stosowania desek rdzeniowych i desek poskręcanych wzdłuż włókien.
  • Zaleca się stosowanie desek o maksymalnej długości 3 m.
  • Zleca się stosować spoin o szerokości od minimum 7 mm.
  • Stosować nawiercanie wstępne pod wkręty, szczególnie dla twardych rodzajów drewna jak buk czy dąb.
  • Należy przestrzegać zaleceń jakościowych dostawcy drewna dotyczących układania desek.
